万用表电压测量法如何查找线路故障

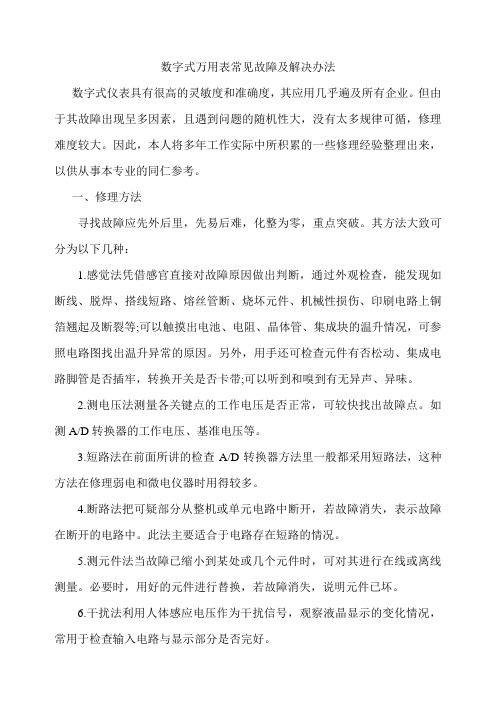

数字式万用表常见故障及解决办法数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。

但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。

因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。

一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。

其方法大致可分为以下几种：1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。

另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带;可以听到和嗅到有无异声、异味。

2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。

如测A/D转换器的工作电压、基准电压等。

3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。

4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。

此法主要适合于电路存在短路的情况。

5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。

必要时，用好的元件进行替换，若故障消失，说明元件已坏。

6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。

二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性(所有功能都不能测量)，还是个性(个别功能或个别量程)，然后区别情况，对症解决。

1.若所有档均不能工作，应重点检查电源电路和A/D转换器电路。

检查电源部分时，可取下叠层电池，按下电源开关，用正表笔接被测表电源负，负表笔接电源正(对数字万用表而言)，开关打到二级管测量档，若显示的是二级管正向电压，则说明电源部分是好的，若偏差大，则说明电源部分有问题。

若出现开路，重点检查电源开关和电池引线等。

传输线路故障检测方法传输线路故障是指在数据传输过程中，由于各种原因导致数据传输中断或出现错误的情况。

为了及时准确地发现和解决传输线路故障，需要采用一定的方法进行检测和排除。

一、物理线路检测方法物理线路检测是通过对传输线路进行实际测量和观察，以发现可能存在的故障点。

常见的物理线路检测方法包括：1. 可视检查：通过目视观察线路的连接状态、线缆松动、插头氧化等问题，及时发现线路故障。

2. 电阻测量：使用万用表等仪器测量线路的电阻值，判断是否存在导线接触不良、线路断路等问题。

3. 电压测试：利用电压表等工具检测线路的电压情况，判断是否存在供电问题或电压波动大的情况。

4. 信号测试：使用示波器等设备对线路上的信号进行测试，判断是否存在信号衰减、干扰等问题。

5. 线缆测试仪：使用专业的线缆测试仪对传输线路进行全面的测试，包括线路的连通性、信号传输质量、干扰等方面的检测。

二、软件检测方法软件检测是通过使用特定的软件工具，对传输线路进行自动化检测和排查故障。

常见的软件检测方法包括：1. 网络诊断工具：利用网络诊断工具对传输线路进行测试，包括延迟、丢包率、带宽等方面的检测，通过分析测试结果判断是否存在线路故障。

2. 网络监控系统：部署网络监控系统，对传输线路的状态和性能进行实时监测，一旦发现异常情况，及时报警并采取相应的措施进行处理。

3. 远程故障诊断：利用远程故障诊断技术，对传输线路进行远程检测和排查故障，从而避免人工上门维修的不便。

三、故障排查方法除了以上的检测方法，还需要掌握一些故障排查的基本方法，以提高故障定位和解决问题的效率。

常见的故障排查方法包括：1. 分层检查：从物理层、数据链路层、网络层等不同层次逐层检查，逐步缩小故障范围。

2. 替换法：对可能出现问题的设备或部件进行替换，观察故障是否得到解决。

3. 数据分析：通过对传输数据进行分析，找出异常或错误的数据包，判断故障点所在。

4. 日志分析：查阅相关设备的日志记录，分析异常日志信息，定位故障原因。

化工仪表故障十大判断方法及25条维修经验分享化工仪表故障十大判断方法一、调查法。

通过对故障现象和它产生发展过程的调查了解，分析判断故障原因。

二、直观检查法。

不用任何测试仪器，通过人的感观（眼、耳、鼻、手）去观察发现故障。

三、断路法。

将所怀疑的部分与整机或单元电路断开，看故障可否消失，从而判定故障所在。

四、短路法。

将所怀疑发生故障的某级电路或元器件暂时短接，观察故障状态有无变化来断定故障部位。

五、替换法。

通过更换某些元器件或线路板以确定故障在某一部位。

六、分部法。

在查找故障的过程中，将电路和电气部件分成几个部分，以查明故障原因。

七、人体干扰法。

人身处在杂乱的电磁场中(包括交流电网产生的电磁场)，会感应出微弱的低频电动势(近几十至几百微伏)。

当人手接触到仪器仪表某些电路时，电路就会发生反应，利用这一原理可以简单地判断电路某些故障部位。

八、电压法。

电压法就是用万用表(或其他电压表)适当量程测量怀疑部分，分测交流电压和直流电压两种。

九、电流法。

电流法分直接测量和间接测量两种。

直接测量是将电路断开后串入电流表，测出电流值与仪表正常状态下数值相比较，从而判断故障。

间接测量不断开电路，测出电阻上的压降，根据电阻值计算出近似的电流值，多用于晶体管元件电流的测量。

十、电阻法。

电阻检查法即在不通电的情况下，用万用表电阻挡检查仪器仪表整机电路和部分电路的输入输出电阻是否正常，电容器是否击穿或漏电，电感线圈、变压器有无断线、短路等。

化工仪表25条维修经验一、结晶问题现有装置中加氢的脱硫化氢塔部分的相关仪表和硫磺含氨酸性气部分仪表部位易发生铵盐结晶。

处理方法：是利用蒸汽进行加热，使铵盐融化，从而使仪表正常使用，但根本解决方法是从工艺方面着手，尽量减少铵盐结晶现象。

二、仪表没电当发现现场仪表没电不能正常工作时，应从以下几个方面着手：（1）现场仪表接线箱或表头以及穿线管等地方发生进水现象，从而造成现场仪表不能正常工作；（2）接线不良，检查从控制室机柜到现场的所有接线；（3）安全栅或隔离栅坏了；（4）卡件或卡件通道出现问题；（5）信号线中导线和屏蔽线短路，从而使电压衰减，造成现场表头没电。

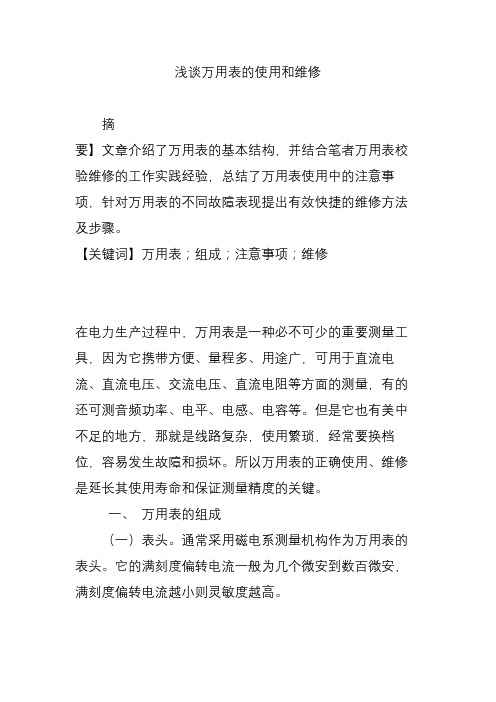

浅谈万用表的使用和维修摘要】文章介绍了万用表的基本结构，并结合笔者万用表校验维修的工作实践经验，总结了万用表使用中的注意事项，针对万用表的不同故障表现提出有效快捷的维修方法及步骤。

【关键词】万用表；组成；注意事项；维修在电力生产过程中，万用表是一种必不可少的重要测量工具，因为它携带方便、量程多、用途广，可用于直流电流、直流电压、交流电压、直流电阻等方面的测量，有的还可测音频功率、电平、电感、电容等。

但是它也有美中不足的地方，那就是线路复杂，使用繁琐，经常要换档位，容易发生故障和损坏。

所以万用表的正确使用、维修是延长其使用寿命和保证测量精度的关键。

一、万用表的组成（一）表头。

通常采用磁电系测量机构作为万用表的表头。

它的满刻度偏转电流一般为几个微安到数百微安，满刻度偏转电流越小则灵敏度越高。

（二）测量线路。

一般万用表的测量线路由多量程直流电流表、多量程直流电压表、多量程交流电压表及多量程欧姆组成，某些型号的万用表有多量程交流电流测量线路。

（三）转换开关。

万用表各种测量对象及量程选择是靠转换开关来实现的，转换开关里有固定接触点和活动接触点，当活动接触点和固定接触点闭合时可接通电路。

二、万用表使用中的注意事项（一）接线要正确。

万用表面板上的插孔或接线板都标有极性。

用于直流测量时，一定要注意正、负极性不要接反；用万用表测量二极管电阻时，也就是判别二极管极性时，应注意其“+”插孔是接自内附电池的负极，测量电流时，万用表应和电路串联；测量电压时万用表应电路并联。

（二）测量档位要正确。

包括测量对象的选择及量程的选择两方面，测量前应根据测量的对象极其大小的粗略估计，选择相应的档位，有的万用表的各测量位标在其面板上，并用一个转换开关切换；有的万用表采用两面三刀式转换开关，一个用来切换测量对象，一个用来切换量程。

由于万用表的测量对象多，量程多，所以在使用时一定要注意档位的调整，否则可能使仪表受到严重的操作损伤。

例如，在测量电压时，如果测量档位放在欧姆档或电流档上，以及在测大电压大电流时用低量程档，都可能使仪表损坏。

电气二次回路一般故障的查找方法电气控制线路是多种多样的，它们的故障又往往和机械、液压、气动系统交错在一起，较难分辨。

不正确的检修会造成人身事故，故必须掌握正确的检修方法。

当电路出现故障时，切忌盲目乱动，在检修前应对故障发生情况进行尽可能详细的调查。

如何对控制电路的故障进行检修呢？一般可以按以下步骤进行：1.检修前的故障调查故障调查主要有问、看、听、摸几个步骤。

问：首先向设备的操作者了解故障发生的前后情况，故障是首次发生还是经常发生；故障发生时的迹象，是否有烟雾、跳火、异常声音和气味出现；有何失常和误动；是否经历过维护、检修或改动线路等。

故障发生前后有无频繁起动、制动、正反转、过载等现象。

通过询问，往往能得到一些很有用的信息；看：观察（检查）熔断器的熔体是否熔断；电器元件有无发热、烧毁、触点熔焊、接线松动、脱落及断线等。

导线连接螺钉是否松动，电动机的转速是否正常等。

然后对系统故障进行初步检查。

检查内容包括：系统外观有无明显操作损伤，各部分连线是否正常，控制柜内元件有无损坏、烧焦，导线有无松脱等。

听：倾听电机、变压器和电器元件运行时的声音是否正常。

听一下电路工作时有无异常响动，如振动声、摩擦声、放电声以及其他声音。

在电路和设备还能勉强运转而又不致于扩大故障的前提下，可通电起动运行，倾听有无异响，如有，则应尽快判断异响的部位并迅速关闭电源；这对确定电路故障范围十分有用；摸：电机、变压器和电磁线圈等发生故障时，温度是否显著上升，有无局部过热现象。

切开电源后，尽快触摸检查线圈、触头等容易发热的部分，看温升是否正常。

2.根据电路、设备的结构及工作原理直观地查找故障弄清楚被检修电路、设备的结构和工作原理是循序渐进、避免盲目检修的前提。

检查故障时，先从主电路入手，看拖动该设备的几个电动机或者负载是否正常。

然后逆着电流方向检查主电路的触点系统、热元件、熔断器、隔离开关及线路本身是否有故障。

接着根据主电路与二次电路之间的控制关系，检查控制回路的线路接头、自锁或联锁触点、电磁线圈是否正常，检查并确定制动装置、传动机构中工作不正常的范围，从而找出故障部位。

数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。

外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。

数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。

7106采用内部异或门输出，可驱动LCD显示器，耗电极省。

它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。

缺点是A/D转换速度较慢，但能满足常规电测量的需要。

下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。

(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。

(3)直流电压基本档不回零。

一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。

(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。

(5)各档显示数字乱跳无法使用。

此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。

检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于，则说明其它基本正常。

断路故障的检查方法一、测量电压法测量电压法是通过测量线路中各点的电压是否正常来判断故障点的方法。

首先，我们需要了解正常情况下线路中各点的电压值，然后通过万用表等测量工具测量实际电压值。

如果实际电压值与正常值存在较大差异，则可初步判断该点存在断路故障。

二、电阻法电阻法是通过测量线路的电阻来判断是否存在断路故障的方法。

正常情况下，线路的电阻值应该很小，接近零。

如果电阻值很大或者无穷大，则可判断该线路存在断路故障。

电阻法需要使用万用表的电阻档进行测量。

三、短接法短接法是通过将一根导线短接到可能出现断路的线路两端，如果短接后电路恢复正常，则可判断该线路存在断路故障。

这种方法适用于检查电线、电器元件等是否存在断路故障。

四、替换法替换法是通过替换可能出现故障的元件或线路来判断是否真的存在故障的方法。

首先，我们需要准备一个与原线路或元件相同的备件，然后将备件替换掉可能存在故障的线路或元件。

如果替换后电路恢复正常，则可判断该线路或元件存在故障。

五、仪器测试法仪器测试法是通过使用专门的测试仪器来检查线路或元件是否存在故障的方法。

这些仪器通常具有自动化和智能化的特点，可以快速准确地检测出故障点。

六、外观检查法外观检查法是通过观察线路或元件的外观来判断是否存在故障的方法。

例如，检查电线是否有破损、断裂等现象，电器元件是否有烧焦、变形等情况。

这种方法虽然简单，但对于一些明显的故障点可以快速准确地定位。

七、信号注入法信号注入法是通过向线路中注入信号，然后使用专门的检测设备来检测信号是否正常传输的方法。

如果信号无法正常传输或者传输过程中出现中断，则可判断该线路存在断路故障。

这种方法适用于检查长距离电缆、复杂电路等是否存在断路故障。

指针万用表原理与维修以国产MF-47指针万用表为例讲解一下指针万用表故障维修，故障分为两方面，一方面表头故障，一方面电路故障，其中表头故障，分为表头机械故障和表头保护电路故障，首先讲解表头维修。

我们知道指针万用表的表头是一个高灵敏度的磁电式微安级的直流电流表，表头满篇电流一般为几微安至几十微安，如果误测高电压或大电流很容易损坏机械表头，所以下面以MF-47的表头也就是满篇电流为46.2μA，内阻为2.5KΩ为例讲解故障维修。

表头故障维修1：所有档位测量的时候指针不动，一般这种故障排除电路中的保险管烧断，将表头正负极接线从线路板上取下，使用数字万用表电阻挡200欧档位，将红表笔接表头正极，黑表笔接表头负极，如果指针偏转则说明表头内部的动圈（线圈）没有被烧断，反之如果给表头加电流指针不偏转则说明表头内部的动圈（线圈）开路或短路，维修方法：可以采取更换动圈。

表头故障维修2：所有档位测量的时候指针偏转的幅度都很小，一般这种故障不用怀疑故障肯定存在表头，因为我们知道，所有档位测量的时候指针偏转的幅度很小，那么说明万用表内部电路中的分压/分流电阻不可能全部损坏（开路或短路）则说明故障存在机械表头，一般是因为磁钢也就是永久磁铁失磁引起的该故障，是由于长时间将万用电表放在高频磁场旁引起表头内部磁钢（永久磁铁）失磁的故障，维修方法：使用充磁机给表头充磁如果充磁过多，要退磁。

表头故障维修3：所有档位测量的时候指针偏转的幅度均很大接近满篇，一般这种故障是因为，弹簧游丝变松或弹簧游丝变形失弹性引起的，维修方法可以采取给游丝整形或更换游丝，当然一般如果误将电表摔倒地上也容易将游丝摔变形引起表头测量的时候指针接近满篇。

表头故障维修4：指针不复位也就是指针不归灵，调节机械调零没有反映，一般这种故障是由于上游丝变形或上游丝弹性变差引起的不归0，我们知道游丝的作用起到两个方面，1：产生反作用力据，2：指针复位，如果出现指针不复位的故障，多数是由于游丝性能变差，游丝变软或游丝弹性变差，更换上游丝修复故障。
