FOCUS周界防盗报警系统应用方案一、周界防盗报警系统的基本概念：“周界”顾名思义，它就是防范一个重要区域（如机场、军事基地、武器弹药库、监狱等），为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些屏障，如围墙、栅栏、钢丝篱笆网等，并安排人员巡逻。

但是人力防范往往受到时间、地理、人员素质和精力等因素的影响，难免出现漏洞和失误。

因此需要应用一些先进的周界探测报警系统形成一道人眼看不到的“电子围墙”。

主动红外探测器是最为常见的周界报警探测器。

二、系统综述：社会的发展，户内的安全保护措施已经不能满足现在对安防产业的需求，因此周界防范报警系统应运而生，并已经广泛的应用与各个领域。

FOCUS周界防盗报警系统采用总线通讯方式，针对大型小区联网系统具有自身的强大优势：使用成本低，无需支付用户发送报警信息时发生的电话费用。

探测终端采用FOCUS周界红外对射系列产品，利用红外遮断感应方式，在入侵者穿过时，探测器将探测到的信号发送给主机，通过主机驱动警号鸣叫，驱动电子地图显示防区的警情，安全管理人员则能在第一时间了解到警情及时处理。

随着管理的进一步完善，周界防盗报警系统的完善既可以提高工作效率，使各种物业成为一个科学管理的典范。

FOCUS周界防范系统已经是一套成熟的系统，在欧洲、美国、中东等地已经有了广泛的应用，现已成为中国出口红外对射最大的厂商，并且有了很高的品牌知名度。

三、周界防范设计图例四、系统配置：周界防范系统由前端探测器（对射探头、室外红外探头）、报警主机及一些辅助设备（电源、显示地图、警号、探头安装支架）构成。

1、前端探测器FOCUS作为专业的安防产品制造厂商，尤其是周界红外对射，在安防领域享有较高的声誉。

另外室外红外探测器和对射配合使用，也取得更好的周界防范效果，用户则可根据实际情况选择使用！FOCUS提供红外对射主要有：AB系列、室外红外探测器主要有FT-85 DG-85等。

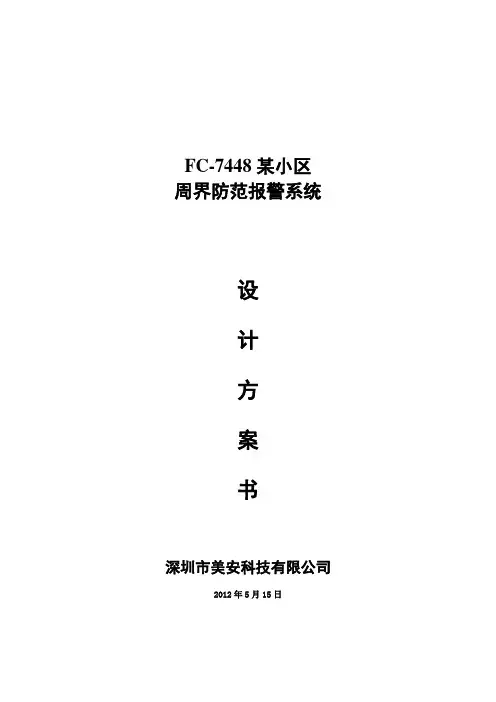

FC-7448某小区周界防范报警系统设计方案书深圳市美安科技有限公司2012年5月15日目录1、系统概述2、设计标准3、需求分析4、系统组成5、系统设计6、系统功能7、系统特点8、系统设备配置清单9、系统主要设备介绍1、系统概述现代人们追求环境的美化，希望居住在一个田园式的环保小区而不是生活在一个铁丝网与高墙之中，为此许多发展商采用通透式栅栏配合绿化来改善小区的外貌与形象。

但是这种方式却带来了保卫安全的难度，小区安保要求一旦有非法入侵者，小区保安必须能立即有所反应。

现代科学技术的发展和应用解决了这个矛盾，采用红外线探测并配合相应的联动设备可以有效的防止外来入侵，并能立即发出声光多种报警，从而起到了保卫的作用。

这就是现代化智能居住小区设置的第一道安全防线——周界防越报警系统。

周界防越报警系统是在探测到防范现场有入侵者时能及时发出报警信号的专用电子探测系统。

周界防越报警系统一般是采用主动红外探测防范方式，其原理主要是采用现代化传感技术，特别是红外技术及微波技术，对人体入侵移动进行探测，同时产生声光报警及联动相关电子监控设备，从而阻止盗案的发生。

为了保障济南历下龙泉山庄居住区信合组团住户财产及人身安全，加强出入口的管理，防范区外闲杂人员进入，同时防范非法翻越围墙或栅栏，在防区内出现意外情况时发出报警并通知保安部门，监控系统可自动联动报警处查看信息，帮助小区的安防管理，降低小区保安的工作难度。

2、设计标准此次周界报警系统遵循以下标准和规范：《住宅小区外围墙平面图》GA/T 74-2000 《安全防范系统通用图形符号》GB 12663-2001《防盗报警控制器通用技术条件》GB 15207-1994《视频入侵报警器》GB/T 15408-94《报警系统电源装置、测试方法和性能规范》 GB 16796-1997《安全防范报警设备安全要求和试验方法》GA/T 368-2001《入侵报警工程技术规范》GA/T 75-94《安全防范工程程序与要求》GA 308-2001《安全防范系统验收规则》JGJ/T16-92《民用建筑电气设计规范》HYD41-01-1999《电子设备安装工程费用定额》GBJ232-82《中国电气装置安装工程施工及验收规范》GB14050-93《系统接地的型式及安全技术要求》《安全防范工程费用概预算编制办法》国家或行业批准的相关产品通用技术条件系统的要求及相关实地资料3、需求分析小区周界红外报警系统通过对小区周界布防，对小区设置一层无形的安全防范屏障，可有效对未获允许进入布防控制区域人员进行监测报警，从而一定程度上确保了小区内部的安全。

- 66 -CHINESE RAILWAYS 2015/07着我国铁路建设的快速发展，高速铁路里程不断增加，铁路沿线的安全防护成为亟待解决的重要问题。

非法破坏或穿越铁路护栏、在轨道上放置异物等危险或恶意行为，都会给铁路运营造成严重事故隐患。

反恐形势日益严峻，线路反恐及治安防范工作压力巨大。

因此，各种成熟有效的周界入侵报警技术被应用于铁路沿线重点设施的安全防范。

1 铁路周界入侵报警系统技术要求（1）入侵报警。

铁路周界入侵报警系统（简称系统）需确保线路发生入侵行为时，系统能够自动报警，系统不发生漏报，对过车、树木碰触、开山爆破等行为能准确过滤，尽量减少误报警的发生。

发生报警时，系统监控终端要有明显的声光报警，提示监控人员进行处理。

报警探测设备附近也可安装警铃、喇叭等设备对非法入侵行为进行有效威慑。

（2）报警定位。

系统应能通过软件设置，在监控终端显示辖区内的监控区域缩略图。

当发生报警时，系统能准确定位入侵的地点，当多处同时报警时也能够实现多点定位，以便于监控人员及时通知外勤人员赶赴现场处置。

（3）视频联动。

系统发生报警时应实现与综合视频监控系统的报警联动，将报警发生地的视频图像在监控终端上进行显示，以便于监控人员对报警情况的视频确认和入侵行为的实时监控。

（4）行车调度台应急处理。

根据报警定位信息，系统应具备自动弹出报警区域所对应的列控分区，在紧急情况下行车调度员可根据列控分区和在线运行列车的闭塞位置信息，指挥列车的启停，以确保列车的运行安全。

2 铁路周界入侵报警系统架构系统由探测层、控制层、监控层和传输网络构成（见图1）。

（1）探测层。

主要由现场探测设备和报警主机组成，包含各类探测手段，依据现场情况的不同采用相对铁路周界入侵报警系统尤立江：通号通信信息集团有限公司，工程师，北京，100070摘 要：高速铁路沿线配备周界入侵报警系统，可有效地对入侵者进行威慑、阻挡和报警。

对目前铁路周界入侵报警系统的技术要求和技术方案进行论述，并对铁路主要应用的周界防护技术（振动光纤、电子围栏、对射探测）进行方案比选。

德国Bosch博世周界报警系统目录第一节客户需求 (3)第二节防盗报警系统设计依据 (3)第三节：系统概述 (4)3.1设备布置 (5)3.2设备连接 (5)3.3系统供电 (5)第四节：系统功能 (6)4.1报警功能： (6)4.2主要设备性能指标 (6)第一节客户需求周界安全防范报警系统要求做到：1.周界全面设防，无盲区和死角；2.探测设备抗不良天气环境干扰能力强；3.防区划分适于报警时准确定位；4.报警中心具备语音/警笛/警灯提示；5.翻越区域现场报警，可实现同时发出警笛/警灯、警告；6.报警中心可控制前端设备状态的恢复；7.进行报警中心报警状态、报警时间记录；8.可对事件记录进行打印。

第二节防盗报警系统设计依据我公司设计的周界报警系统设计完全符合所有中华人民共和国之条例和规范，包括：1、民用建筑电气设计规范 JGJ/T16-922、中国电气装置安装工程施工及验收规范 GBJ232-823、建筑与建筑群综合布线系统工程设计规范 CECS 72.954、系统接地分型式及安全技术要求 GB14050-935、 IEEE 电气及电子工程师学会－民用建筑闭路技术电视系统工程技术规范6、安全防范工程程序与要求 GA/T75-947、安全防范工程费用概预算编制办法 GA/T70-94第三节：系统概述报警子系统主要由主动红外对射探测器、对射安装支架、报警控制主机、控制键盘、地址编码器、警号、报警电子地图管理软件、电脑以及管线组成。

各报警点可以任意分区，控制其集体或单独布撤防，在电脑上对各报警进行实时监控，该子系统采用先进、成熟的传感技术和信号分析技术，对企图翻越围墙的行为实施打击控制，以确保小区住户的安全。

3.1设备布置目前根据实地情况，在周界安装室外红外对射探测器，共计计16组。

当布防时如果有人侵入则发生报警，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发报警信号，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。

周界报警系统一、概述预防非法侵入的系统，根据不同场所和需求，有门窗通道类的、有户外区域类的，就有不同的配置方式。

为了防止户外非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。

周界报警系统是指对一个区域周围的边界进行防范，当该边界被外来事物侵入后报警的系统。

“周界”有可能是围墙、天然的河道，也有可能只是人为划分的某个特定的区域或界限。

周界报警系统使用电、光、声、磁等多种探测技术实现外物入侵目标防御区域时的及时探测与报警，周界报警系统是电子安全防范系统的一部分，周界安防作为安防系统的第一道防线，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙筑起一道“电子围墙”忠诚地守卫着要害目标，作用十分重要。

当探头探测到入侵等危险信息后，向主机发出信号，主机接到信号后发出报警信号、通过拨号器拨通预定的电话或者短信报警，如果是出现火情信号，安防报警系统还会开动自动灭火装置进行灭火。

当今世界安全防范技术现代化发展的方向是将视频监控、周界报警、门禁系统、入侵探测、出入口控制、巡更系统等，与电脑数码控制系统集成在一起，形成一个现代化、多功能、全天候的动态综合安全管理系统。

随着安防监控技术的发展和安防市场的成熟，数字化、集成化、网络化将成为周界防范报警系统发展的必然趋势。

已从单体的报警再确认，发展成威慑、阻挡加报警。

二、系统组成1.架构周界防范子系统由前端报警、传输网络、管理中心组成。

其中前端报警部分包括周界入侵探测器和防区脉冲主机以及报警主机。

报警主机到管理中心的传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等。

管理中心则有管理计算机以及相应软件组成。

整体架构如下图所示：2.流程周界防范的业务流程分为：当有活动目标进入布防区域时，检测设备开始检测活动目标，产生周界防范报警事件，并将事件上报给后中心平台；综合安防管理平台报警系统接收到事件后，可进行事件查看，并通过平台的联动模块配置不同的联动方式。

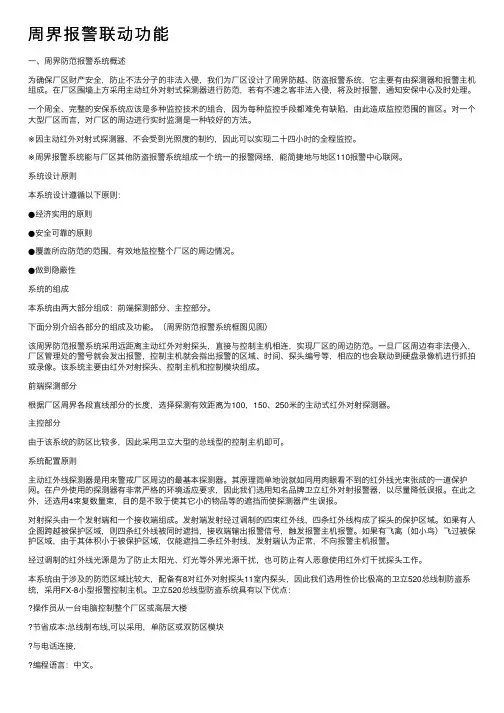

周界报警联动功能⼀、周界防范报警系统概述为确保⼚区财产安全，防⽌不法分⼦的⾮法⼊侵，我们为⼚区设计了周界防越、防盗报警系统，它主要有由探测器和报警主机组成。

在⼚区围墙上⽅采⽤主动红外对射式探测器进⾏防范，若有不速之客⾮法⼊侵，将及时报警，通知安保中⼼及时处理。

⼀个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控⼿段都难免有缺陷，由此造成监控范围的盲区。

对⼀个⼤型⼚区⽽⾔，对⼚区的周边进⾏实时监测是⼀种较好的⽅法。

※因主动红外对射式探测器，不会受到光照度的制约，因此可以实现⼆⼗四⼩时的全程监控。

※周界报警系统能与⼚区其他防盗报警系统组成⼀个统⼀的报警⽹络，能简捷地与地区110报警中⼼联⽹。

系统设计原则本系统设计遵循以下原则：●经济实⽤的原则●安全可靠的原则●覆盖所应防范的范围，有效地监控整个⼚区的周边情况。

●做到隐蔽性系统的组成本系统由两⼤部分组成：前端探测部分、主控部分。

下⾯分别介绍各部分的组成及功能。

（周界防范报警系统框图见图）该周界防范报警系统采⽤远距离主动红外对射探头，直接与控制主机相连，实现⼚区的周边防范。

⼀旦⼚区周边有⾮法侵⼊，⼚区管理处的警号就会发出报警，控制主机就会指出报警的区域、时间、探头编号等，相应的也会联动到硬盘录像机进⾏抓拍或录像。

该系统主要由红外对射探头、控制主机和控制模块组成。

前端探测部分根据⼚区周界各段直线部分的长度，选择探测有效距离为100，150、250⽶的主动式红外对射探测器。

主控部分由于该系统的防区⽐较多，因此采⽤卫⽴⼤型的总线型的控制主机即可。

系统配置原则主动红外线探测器是⽤来警戒⼚区周边的最基本探测器。

其原理简单地说就如同⽤⾁眼看不到的红外线光束张成的⼀道保护⽹。

在户外使⽤的探测器有⾮常严格的环境适应要求，因此我们选⽤知名品牌卫⽴红外对射报警器，以尽量降低误报。

在此之外，还选⽤4束复数量束，⽬的是不致于使其它⼩的物品等的遮挡⽽使探测器产⽣误报。

对射探头由⼀个发射端和⼀个接收端组成。

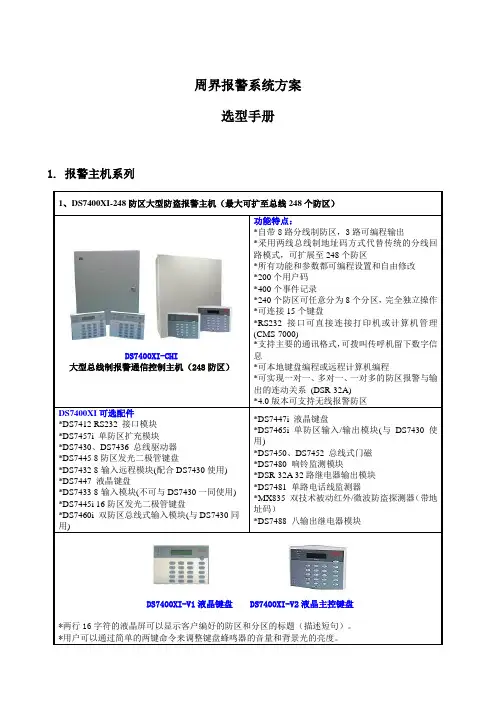

周界报警系统方案选型手册1.报警主机系列1、DS7400XI-248防区大型防盗报警主机（最大可扩至总线248个防区）DS7400XI-CHI大型总线制报警通信控制主机（248防区）功能特点：*自带8路分线制防区，3路可编程输出*采用两线总线制地址码方式代替传统的分线回路模式，可扩展至248个防区*所有功能和参数都可编程设置和自由修改*200个用户码*400个事件记录*240个防区可任意分为8个分区，完全独立操作*可连接15个键盘*RS232接口可直接连接打印机或计算机管理(CMS-7000)*支持主要的通讯格式，可拨叫传呼机留下数字信息*可本地键盘编程或远程计算机编程*可实现一对一、多对一、一对多的防区报警与输出的连动关系(DSR-32A)*4.0版本可支持无线报警防区DS7400XI可选配件*DS7412 RS232 接口模块*DS7457i 单防区扩充模块*DS7430、DS7436 总线驱动器*DS7445 8防区发光二极管键盘*DS7432 8-输入远程模块(配合DS7430使用)*DS7447 液晶键盘*DS7433 8-输入模块(不可与DS7430一同使用)*DS7445i 16防区发光二极管键盘*DS7460i 双防区总线式输入模块(与DS7430同用)*DS7447i 液晶键盘*DS7465i 单防区输入/输出模块(与DS7430使用)*DS7450、DS7452 总线式门磁*DS7480 响铃监测模块*DSR-32A 32路继电器输出模块*DS7481 单路电话线监测器*MX835 双技术被动红外/微波防盗探测器（带地址码）*DS7488 八输出继电器模块DS7400XI-V1液晶键盘DS7400XI-V2液晶主控键盘*两行16字符的液晶屏可以显示客户编好的防区和分区的标题（描述短句）。

*用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。

*系统编程时需要使用DS7447i键盘。

第一章周界防越报警系统一．系统概述为了小区的安全和便于管理，现有小区多实行封闭式管理，将不安全因素排除在小区之外，而单纯依靠建成的周界栅栏并不能杜绝非正常侵入者进入小区，必须配合一定的技术手段提高周界的防范水平。

因此，建立周界防越报警系统从技术方面增强对周界的有效管理，实现对小区周边的防护。

1．设计思想结合安防设施的技术特点，并从小区智能化系统整体设计考虑，在小区的周界围墙上安装对射式主动红外探测器构成小区的周界防护系统，防范区域合理划分，尽可能做到报警时准确定位，每个区域防范范围在人眼可视视野内；控制中心通过报警主机对报警信号进行接收，并外接声光警号和显示屏，在报警时实现声光提示报警发生及警情发生地段。

并具有联动闭路电视监控系统的功能，在报警的同时，进行现场实时录像。

2．系统架构红外系统由主动红外对射探测器、报警控制主机和小区周界管理主机等设备组成。

报警控制主机设置在智能化控制中心，与闭路监控系统形成联动。

二．设计说明1．前端部分小区地块较为平整，因此选用对射式主动红外探测器对周边进行防护。

探测器设置根据总体平面图，根据围墙走势，设计在小区周边围墙取直线进行探测器设置，距离一般设置在100米至150米之间，探测器防护距离留有一定的冗余。

在别墅小区西面由于是河流，小区西面没有围墙，为保障业主安全与小区的环境美观，特设计低矮落地式安装的周界报警探测器。

共设置双光束主动红外对射100米18对，四光束主动红外对射150米7对。

分防区管理Array为了便于发生报警时中心能准确定位，设计分别将每对探测器的防护区域划分1个防区。

栅栏设置红外探测器产生误报信号主要是二个原因，其一，探测器安装位置不牢靠，在大风天气自身产生晃动；其二，在探测器保护范围内树木的枝干和树叶过于靠近，当大风天气时树木产生晃动，上述两个原因都将会产生误报，所以在施工中注意解决好此类问题。

此外为了提高防范效果减少防护盲区，建设栅栏按以下的原则设计：尽量避免产生高差，立柱顶部不要比栅栏高出太多，以小于20cm为限；转角处的栅栏尽量设计成直线棱角形，而不要是圆弧形，以减少探测器的数量，避免出现盲区。

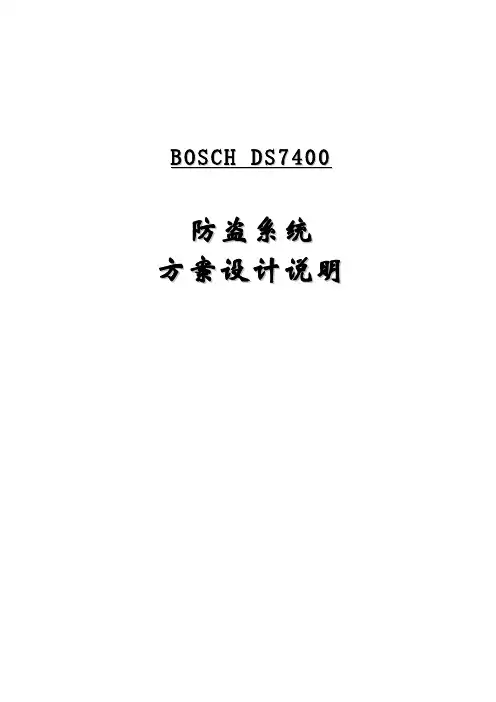

B O SC HD S7400防盗系统方案设计说明致用户书非常感谢您对视锐公司信任和对我们工作的支持！本方案目录及内容如下：******始终致力于为您提供更好的产品和服务！前言报警系统广泛运用于居民小区，机关厂矿大院，库房等需要对周边防范的领域。

在设计这种报警系统要考虑到系统的可靠性，施工的方便性，可以与监控系统联动.防盗报警系统防患于未然，用来实现较周密的外围全方位管理及建筑物内重要的管辖区，防盗报警系统分工作区安防状态的监视、结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。

防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。

(1)本系统采用总线制方式，可使系统设备有机结合，报警信号、防拆信号、环境监测信号、设备故障信号、线路故障信号、电源不良信号等情况均通过总线即时向控制主机进行通报，并且可由中心控制室通过检测操作对系统各设备进行检测、调整，并可对各探测器的灵敏度进行调节。

(2)本系统可以单独由本身报警系统所组成一个完整的回路实现其所有的报警功能，也可以把系统接入监控系统，当有报警信号输入时可以直接联动摄像机，把发生警情的区域画面第一时间传送到监控中心。

(3)系统控制中心可以采用PC机终端控制，其内置功能有：报警中文操作软件，当接收机收到前端探测器的报警信号时；中心通过电脑接收软件检测，自动启动报警代码，并调出数据库内的相关数据自动将报警信号位置楼层及报警探测器位置显示在屏幕上；如报警信号未被、处理，屏幕上将会有提示以防止操作员忘记处理；自动记录处理报警的日期、时间并可打印出来。

激光对射警戒系统设计方案陕西华特科技有限公司2014 年 06 月 18 日目录一、系统设计 (3)1、应用领域 (3)2、主要工作特点 (3)2.1 、隐蔽性好 (3)2.2 、探测距离远，误报率低 (3)2.3 、抗干扰性强，对其它设备无干扰 (3)3、主要技术指标 (3)4、激光对射警戒系统外形图 (4)5、系统工作原理 (4)系统连接原理图 (5)6、系统配置及安装 (5)6.1 、系统配置 (5)6.2 、系统安装 (5)7、调试说明 (6)7.1 、光束调试 (6)7.2 、100 米防区激光调试 (6)8、安全使用注意事项 (7)二、售后服务 (8)1、维修维护计划及承诺 (8)2、技术培训 (8)2.1 、理论培训 (8)2.2 、操作培训 (8)2.3 、维护培训 (9)三、现场图片............................................................................................................................................................................................................ 错误！未定义书签。

工程设计师可以根据防区现场的实际情况和顾客对系统使用的要求，参考本方案进行优化工程设计。

陕西华特科技公司将提供技术支持。

激光对射警戒系统工程设计方案一、系统设计1、应用领域可以广泛的应用在铁路、地铁、厂矿企业、油田、油库、港口码头、图书馆、银行、电力站、档案馆、博物馆、展览馆、院校、种植厂、养殖场、机场、监狱、军械库和边防线等需要重点加强安全防范的所有室内外场所。

此产品设计符合国家安全技术标准，各项性能指标均已通过公安部合格产品质量认证。

2、主要工作特点2.1 、隐蔽性好LS-BM6系列激光对射报警系统采用了808nm波长的不可见光激光技术，容易隐蔽布防，在室内发射和接收机可以任意角度相对安装，在室外可以水平或倾斜一定角度相对安装使用，但是严禁发射和接收机安装使其激光光束垂直于地面使用，否则会影响报警效果。
