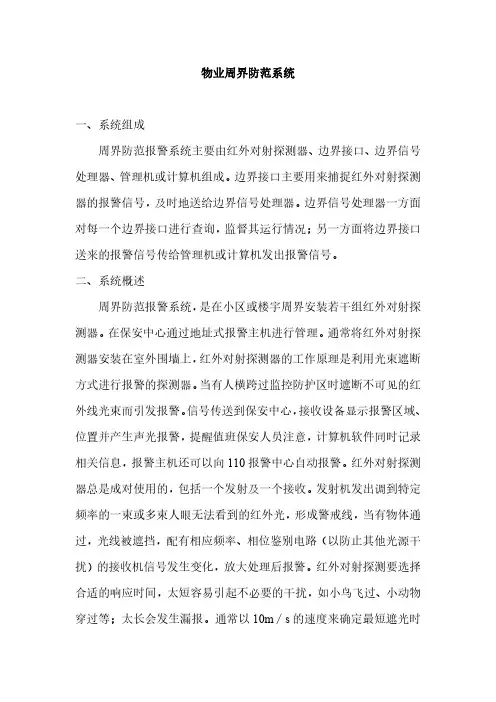

周界报警系统图文原理

物业周界防范系统一、系统组成周界防范报警系统主要由红外对射探测器、边界接口、边界信号处理器、管理机或计算机组成。

边界接口主要用来捕捉红外对射探测器的报警信号，及时地送给边界信号处理器。

边界信号处理器一方面对每一个边界接口进行查询，监督其运行情况；另一方面将边界接口送来的报警信号传给管理机或计算机发出报警信号。

二、系统概述周界防范报警系统，是在小区或楼宇周界安装若干组红外对射探测器。

在保安中心通过地址式报警主机进行管理。

通常将红外对射探测器安装在室外围墙上，红外对射探测器的工作原理是利用光束遮断方式进行报警的探测器。

当有人横跨过监控防护区时遮断不可见的红外线光束而引发报警。

信号传送到保安中心，接收设备显示报警区域、位置并产生声光报警，提醒值班保安人员注意，计算机软件同时记录相关信息，报警主机还可以向110报警中心自动报警。

红外对射探测器总是成对使用的，包括一个发射及一个接收。

发射机发出调到特定频率的一束或多束人眼无法看到的红外光，形成警戒线，当有物体通过，光线被遮挡，配有相应频率、相位鉴别电路（以防止其他光源干扰）的接收机信号发生变化，放大处理后报警。

红外对射探测要选择合适的响应时间，太短容易引起不必要的干扰，如小鸟飞过、小动物穿过等；太长会发生漏报。

通常以10m∕s的速度来确定最短遮光时间。

若人的宽度为20cm则最短遮光时间为20ms。

大于20ms报警，小于20ms不报警。

三、系统技术要求1．根据周界各段直线部分的长度，选择探测有效距离为50一250m的主动式红外对射探测器。

2．主控部分在接到周界报警时，管理机发出报警声并显示报警区域编号；计算机自动弹出电子地图显示报警区域，摄像机自动跟随。

处理完毕后，计算机自动储存本次报警信息。

3．系统采用总线结构，便于以后的扩展。

4．系统具有防剪线功能，一旦出现剪线或损坏，能及时向管理中心报警。

5．系统具有设防、撤防、旁路、交流掉电保护、密码操作、计算机显示报警区域电子地图等功能。

在敷设的两个泄漏电缆之间形成了一个看不见的柱形电磁场 防护区域，当人体和金属体在这个区域移动时，就引起了电 磁场扰动而被检测到，从而产生报警信号。
17
18
泄漏电缆的优劣势分析
优势：隐蔽性好，完全埋入地下或嵌入墙中；对于非生物 或非金属体的防误报能力强。 劣势：成本较高；有一定辐射，电磁兼容性差；容易受金 属体和生物体干扰引起误报。
14
15
张力围栏的优劣势分析
优势：前端导线无电压；物理阻挡，天然防拆；可区分防 区的攀爬报警、剪断报警还是松弛报警。 劣势：长期环境变化对张力线的影响导致误报；对安装基 础的强度要求较高；成本较高，防区距离较短，施工调试 复杂。
16
4-泄漏电缆
泄漏电缆是一种具有特殊结构的同轴电缆，在其外导体上沿 长度方向周期性地开有一定形状的槽孔。一般由两根平行埋 在周界地下的泄露电缆和发射机、接收机组成。一根泄露电 缆与发射机相连，向外发射能量。另一根泄露电缆与接收机 相连，用来接收能量。发射机发射的高频电磁能经发射电缆 向外发射，一部分能量耦合到接收电缆，收发电缆之间的空 间形成一个椭圆形的电磁场的探测区。
13
3-张力围栏
张力围栏是利用破坏张力平衡的原理进行探测的，其核心部 件是张力探测器。张力围栏每个防区通过两个锚柱水平拉起 很多根探测钢丝线，在防区的中间就是探测器柱。 平常状态下，位于探测器柱两侧所有拉紧的探测钢丝线安装 后会处于一种张力平衡状态，当有入侵者试图用超过设定的 力拉动、蹬踏或破坏任何一根拉紧的探测钢丝线时，都会破 坏中间采集线上的张力平衡，这时里面的传感器会将这个变 化转换成电信号并发送给基于微处理器的现场处理器，经过 分析和识别并发出报警。
使用时, 通常将驻极体电缆用塑料带固定在栅栏或钢丝网面的中 心高度处,其一端与报警控制电路相连, 一端与负载电阻相连。当 有入侵者翻越栅、网或切割栅、网时, 电缆因受到振动而产生模 似信号电压, 即可触发报警。

鄂尔多斯市第二中学周界防范报警系统鄂尔多斯致成商贸有限责任公司2022 年4 月目录一、鄂尔多斯二中校园周界防范工程设计思想 (3)二、鄂尔多斯二中校园周界防范方案 (3)2.1 鄂尔多斯二中校园周界防范系统的组成 (3)2.2 前端对射探头 (4)2.3 中心报警主机 (6)2.4 电源 (6)2.5 显示地图(可选) (7)2.6 本方案的特点： (7)三、鄂尔多斯二中校园周界防范系统功能简述 (8)3.1 系统特点： (9)3.2 建成后应达到的预期效果 (10)3.3 扩展功能(可选) (10)四、系统组成 (10)五、设备选型介绍 (13)5.1 报警主机DS7400 13 5.2 红外对射探头ABT-60/80 双光束系列 (13)5.3 红外对射探头ABH-100/150/200 四光束系列 (14)六、报警系统原理示意图 (16)、鄂尔多斯二中校园周界防范工程设计思想为了使安全技术防范工程符合政府部门的有关规定和管理要求，在编制本设计思想时，参照了下列文件和资料：《安全防范工程程序与要求》；鄂尔多斯二中校园现场勘查资料以及图纸。

考虑到本工程是为加强安全保卫管理而安装的安防系统，我们在设备的选型上要考虑到以下几方面的问题：此套系统设备要求全天候不间断小时工作要求：防范到位，能够有效防范非法翻越人员。

为了保证系统的先进性、可靠性，系统所需的材料、设备，应选用名牌优质、符合国家标准并经国家质量认证、性能价格比合理的产品。

非正式产品或者未经国家检测的试制品，不允许使用。

二、鄂尔多斯二中校园周界防范方案随着学校对学生管理要求的进一步提高，单纯的监控系统已经不能满足要求，学校迫切希翼能有一套将及时防范提醒的学生智能管理系统，因此，鄂尔多斯二中校园周界防范系统应运而生。

鄂尔多斯二中校园周界防范系统的组成2.1鄂尔多斯二中校园周界防范系统由前端探测器 (对射探头) 和报警主机及一些辅助设备(电源、显示地图、警号、探头安装支架)构成。

周界入侵报警系统工程案例图北京三安古德工程案例图对于某些情况(如别墅的开放花园、大型储油罐等) ,周界报警系统则难以取得满意的防控效果。

针对这问题,本文采用北京三安古德科技发展有限公司发展成熟的周界入侵报警系统分析技术来加以解决,以达到令人满意的使用效果。

1周界防范需求周界从广义的角度看, 周界应该是一个封闭的区域与外界之间的一条明确的分界线。

这条分界线可以是有形的(如围墙、篱笆、铁丝网、河道等) , 也可以是无形的(如别墅开放式花园、无人值守变电站和储油罐等) 。

有的周界区域是封闭的(如围墙、篱笆、铁丝网等) , 有的则是开放的(如河道、别墅开放式花园等) 。

从周界区域的规模上看, 它可以是一幢小建筑的外围,也可以是一个机场或军事基地的围墙。

对于不同的防范场所, 对周界入侵报警系统的要求也各不相同,因此,在系统设计时应予以区别对待。

①对于居住小区周界,它除了起到一定的安全防范作用外,对系统迎合建筑风格的一致性需求也不断提高。

有的小区围墙直接连着隔壁小区住户的窗户、晾衣架等突出物,这给周界报警系统的技术处理带来很多不便,最后不尽如人意。

②对于单幢的小建筑, 如电力公司的变电站, 自来水公司的无人值守的泵站房等一般散布在城市各处,有的地处偏远,各类盗窃活动猖獗。

虽然这类建安装了防盗报警和监控设施且也发挥作用,但也无法及时阻止明目张胆的盗窃活动。

因为从报警到警力投放到现场至少需要10 min,届时,案犯作案后已从容撤离,故对其外围设置有效地警戒系统又是一大难题。

至于有开放式花园或以河道做周界的别墅,则需解决有效防范和不破坏别墅景观的问题。

②对于机场或重要基地的周界围墙,由于其周界长、规模大,往往在发生周界报警时, 难以及时锁定并紧密跟踪越界者,使处警工作量加大。

由此,不同防范对象对周界入侵报警系统的需求也不一样。

对于民用建筑来说, 它要求周界报警系统更具人性化,以满足小区景观要求;对于工业建筑来说, 它要求周界报警系统更智能化,从而可以应对高智商的盗窃活动;而对于机场或重要的基地来说,它要求的周界入侵报警系统更严密,能提供更多的相关信息。

周界报警系统原理
• • • • 系统组成 前端 传输 中心
• 周界报警系统是利用主动红外探测器将小区 的周界控制起来，并连接到管理中心的计算 机，当外来入侵者翻越围墙、栅栏时，探测 器会立即将报警信号发送到管理中心，同时 启动联动装置和设备，对入侵者进行阻吓， 并可进行联动摄像和录像 • 其系统构成图如下：
周界报警系统报警原理
• • • • 系统组成 前端 传输 中心
控制中心由控制主机及键盘组成。通过 键盘对前端设备进行布/撤防，在布防期间 ，若发生非法入侵，当报警被触发时，键盘 显示具体报警点，同时键盘和警号开始报警 ，发出声光告警，提示值班人员注意。主机 上可设置模块化的联动输出干节点，可根据 工程实际情况配置，用于触发探照灯开启和 相应摄像机的开启，并同时进行录相。同时 进行报警中心报警状态、报警时间记录。
被动红外报警器优缺点
• 优点：本身不发任何类型辐射，器件 功耗很小，隐辟性较好，价格低廉。 • 缺点：容易受各种热源、阳光源干扰 ；被动红外穿透力差，人体的红外辐 射容易被遮挡，不易被报警器接收； 易受射频辐射的干扰；环境温度和人 体温度接近时，探测和灵敏度明显下 降，有时造成短时失灵。
主动红外与被动红外报警 器的区别及应用
• 经过调制的红外线光源是为了防止太阳光、 灯光等外界光源干扰，也可防止有人恶意使 用红外灯干扰探头工作。
周界报警系统报警原理
• • • • 系统组成 前端 传输 中心
从前端接收的各种报警信息利用 通讯总线传输到控制中心主机的报警 主机，整个报警系统采用独立开发的 通信编码格式，并为其进行了适当地 加密，从而保证整个系统在通讯上的 安全与可靠，防止恶意的复制与侦测 。从而保证报警信号有效，快速的传 输到小区的报警中心。

周界防范报警系统解决方案周界防范报警系统是一种利用现代技术对围墙、围栏等周界进行监测和报警的安全防范系统。

通过周界防范报警系统，可以及时发现并报警周界的入侵行为，提高安全性，保护园区、工厂、学校等重要场所的安全。

本文将介绍周界防范报警系统的工作原理和解决方案。

一、周界防范报警系统的工作原理1.传感器：传感器是周界防范报警系统的核心部件，用于监测周界的情况。

常用的传感器包括红外传感器、微波传感器、声波传感器等，可以感知人体热量、运动、声音等信号，当有异常情况发生时会触发报警。

2.控制器：控制器是系统的中心处理器，负责接收传感器的信号并进行处理。

控制器可以对传感器进行编程，设置灵敏度、触发条件等参数，同时也负责将报警信息传输给报警主机和相关人员。

3.报警主机：报警主机是系统的核心，负责接收控制器发送的报警信息，并根据设定的规则进行处理。

报警主机可以触发警报、报警器、LED显示屏等报警设备，或者将报警信息发送给安保人员。

4.监控摄像头：监控摄像头可以实时监测周界的情况，提供图像记录。

当系统触发报警时，监控摄像头可以录制视频、拍摄照片，为后续调查提供证据。

5.报警通知设备：报警通知设备可以将报警信息发送给安保人员、管理人员等相关人员，以便及时采取措施。

二、周界防范报警系统的解决方案1.设备选型：根据不同的场所需求，选择合适的传感器、监控摄像头等设备。

传感器的种类与数量要根据周界的情况确定，可以根据需要组合使用不同种类的传感器，提高系统的覆盖范围和灵敏度。

2.布置位置：传感器的布置位置对于系统的有效性至关重要。

需要根据周界的形状、地形等条件，合理地设置传感器的位置和方向，避免死角和盲区，确保系统覆盖到位。

3.系统联动：周界防范报警系统可以与门禁系统、视频监控系统等联动使用，提高系统的综合安全性。

当系统触发报警时，可以自动关闭门禁、打开监控摄像头等操作，确保及时应对危险。

4.远程监控：周界防范报警系统可以实现远程监控，管理人员可以通过手机、电脑等设备随时随地监测周界的情况，及时处理异常情况。

只要有人非法闯入，即会触发报警信息。 的长远利益，本系统必须是开放系统，并结合相关的国际标准或工业 术，可组成真正的红外墙； 警后反应速度、传输速度越快越好。 用自带的RS232串口实现与中心计算机的直连 本系统考虑今后发展的需要，因而必须为在系统产品系列、容 增加距离，降低线材要求。
• 总线中继器
• 方位的安全防盗报警系统。只要有人非法闯入，即会触发报警信息。
• 一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报
• 警键盘显示确定报警定位；而另一方面，也可以通过声光报警的形式、
• 提醒值班人员的注意。
•
控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密
• 码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单
• 谢谢观看
•
总线中继器是用来增加总线的
• 通讯距离以及增加总线带负载能力，此产 • 品可以增强总线485通讯信号，可持续增
• 加一倍信号，在长距离周界中非常实用，
• 增加距离，降低线材要求。
•
•
以上所介绍的设备是周界报警系统当中最常见的配置设备，在具
• 体的项目当中，还需与实际相结合，灵活配置，合理使用。
•
• 难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受
• 时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误
• 。因此，安装应用先进的周界报警系统就成为一种必要措施。
•
•
周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的
• 周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标
总线制大型控制主机
• • 有三级权限密码，分别为：管理、编程、操作
•

第一节周界防范报警系统一、概述周界防盗报警系统是整个小区安全防范系统的最外层的安保系统，是防止对小区进行非法入侵的一道重要的关卡。

一旦有人企图翻越系统布防后的围墙，会立即触发报警。

报警后，处于安保中心的防盗报警主机会发出声光报警信息，并在电子地图上显示报警的位置，提醒安保人员前往报警地点查看。

因此，系统布点的周密及合理是十分重要的。

二、系统布置周密性在小区的四周围墙上无盲区的设置双光束主动红外探测器（详见周界报警布点表），防止有人通过防区空隙翻越围墙进入小区。

根据小区的平面图和技防工程设计要求，前端探测器的安装位置位于小区围墙的外侧，距离围墙大约10公分，和围墙的上沿距离大约10公分，两对探测器之间有大约30公分的交错空间，以防盲区的产生。

交错部分的探测器应该同为接收端或者发射端，以防产生干扰。

三、系统配置的合理性系统采用前端及控制设备均为性能可靠，使用范围广泛的产品。

我们在小区周界围墙上一共设置有11对探测器，全部采用双光束主动红外探测器，将小区的外围完全防护起来。

为了防止误报过多的情况，探测器的实际探测距离和标称距离采取70%的利用率控制。

为了防止小动物及误报，考虑采用双束技术的红外对射探测器。

它的工作原理是当红外光接收器不能同时收到红外发射器所发射的二束红外光时就会报警，同时在监控室装置小型声光报警器，当发生翻墙事件时，警卫听到报警音讯后，可通过主要操作盘上的显示屏显示而确定哪一段区域内发生事件。

在小区入口旁的中央控制室中安装有报警控制主机，操作键盘紧急报警按钮等设备。

另外利用软件在电脑中制作一个小区的周界地图，将小区的围墙情况表示于图上，那么可以在图上清楚看到出事地点，再配置一台24针宽打印机幅，可以将报警纪录予以打印记录。

四、主要设备1、报警输入设备---丛文CW5002报警开关输入模块1）功能说明开关量输入模块是采集一些开关量的变化，通过编码在i-NET总线上传输的模块，可用于连接各种类型的报警探测器、电气设备的状态检测等。

周界报警系统结构示意图文周界报警系统的核心功能在于在判断有威胁侵入行为发生时，系统根据光信号调制分析，可以实时对侵入行为发生点进行定位，从而便于安保人员对目标明确地及时采取有效措施，制止侵入行为后续事件发生周界报警系统还会对非危害性环境干扰如雷鸣、鞭炮、汽车鸣响、雨声等进行识别，做出无害判断;还能识别走路、攀爬、触摸、挖掘等侵入行为并报警。

广州艾礼富电子-周界报警系统原理图文教程：周界系统结构示意图中心控制系统控制室选用一台全中文RS485总线报警主机，配置电脑管理软件，报警后电脑软件上显示具体防区报警位置，同时配置了一台16路继电器联动模块，报警后也可联动继电器信号至视频监控系统。

周界激光对射探测器入侵报警系统1、采用808nm（不可见光）或者650nm（红色可见光）激光作为探测器光源，可抑制风、霜、雨、雪、雾等恶劣自然环境引起的干扰，稳定性极好，真正实现零误报。

2、精选德国DILAS原装芯片激光器，使用寿命不低于12万小时。

3、采用军品数字处理及运算芯片，保证在最低-55℃极寒环境下探测器仍可正常工作。

4、根据用户防范高度需求，1-12光束，光束数量可选。

5、警戒距离超远，户外警戒最远可达5千米。

6、采用抗静电配方的安装衬板及调整支架，确保激光器使用过程中免受静电、强磁干扰引起的损坏。

7、每一光束可独立调整上下、左右角度，调整范围可达±30°。

8、单光束遮断报警或者双光束遮断报警可选，可适用于各种复杂环境和各种不同用途，超级稳定。

9、采用AGC自动增益控制电路和本公司自主知识产权的自动能量记忆（AEM)芯片（专利），一次调试对准后，即可自动适应环境变化，确保探测器在恶劣环境干扰下下仍可正常工作，不会产生误报和漏报。

10、行业独创自动恒温设计，可适用于-55℃至+70℃极寒或高温恶劣环境；11、行业独家采用工业用优质304不锈钢外壳（厚度达到1.8mm）和高透防爆玻璃透镜,精致、美观、大气，抗暴力破坏；全密封设计，防虫、防尘、防水，防护等级可达到IP67；12、行业独家接收机采用±20nm的窄带高精度滤色镜，接收机就算正对阳光或者其他光源都无法被干扰，确保探测器在各种复杂环境下仍可可靠工作。

电子巡更配置指标
• 电子巡更棒：巡检人员随身携带，用于巡检，一 般根据巡检人员的数量以及班次确定使用量。一 款坚固型接触式巡检器，外型美观实用、小巧而 精致；采用不绣钢外壳，坚固耐用；完全的防水 、防摔；良好的密封性，可长时间浸泡在水中； 采用高性能锂电池，耐用而持久；本产品无论从 外观、性能、实用性上都可成为接触式巡检产品 中的精品。 存 储：512K FLASH,7200条数 据 提 示：灯光高亮提示 温 度：-40℃-+80℃ 供电电池：CR123A-3V 锂电池 通讯座：一般为系统配备一个通讯座即可。 特 点：金属外壳，镀金通讯触头，保证长期可靠 接触。 通 讯：标准USB接口，可选串行接口 通讯，通讯指示灯。 电 源：计算机取电。 温 度：-40℃--+80℃
电子巡更系统系统流程图
• 工作流程： 巡检人员手持巡更棒，,沿着规定的线路巡检 ，如果到达预先设定的地点,巡检器读取当前的地点信息， 通过GPRS将数据上传到管理中心，管理中心的系统软件将 回传的数据时时显示在电子地图上，同时进行自动分析和智 能处理，由实现对巡检工作的科学管理。
• 二、管理软件
•
红外对设探测器
• 红外对射探测器 它是由两根柱体及分别安 装在柱体上的几组发射端及接收端组成, 发 射端发出若干束红外线, 探测高度为距地 0.2m~3m, 接收端在下列情况下向保安控
微波探测器
它是由一套收发装置组成, 一个为发射器, 一个 为接收器。每套设备(发射器/接收器)监测距离 约为100m, 当波束被遮挡或改变方位时接怍产 生报警并将信号传至保安控制中心。 为消除转 弯等处“盲区”, 可采用超高频多普勒探测器。
周界系统的特点
主动红外对射报警系统主要用于大范围周界的布 防，如建筑物的四周，小区的围墙以及一些不允 许穿越的区域等地方，该系统的优点是全天候工 作，可根据周界不同情况选用不同距离的红外对 射设备，可根据不同的安全级别选用不同射线的 设备，该系统以系统造价低，安装灵活简易的特 点在国内的安防工程中较多采用。

光纤微振动预警系统默认分类2009-11-30 09:55:14 阅读62 评论2 字号：大中小订阅一、系统目的通过光纤微振动预警系统可以实现对地下管线由第三方施工导致的泄露，人为钻孔盗油以及管线腐蚀老化泄露的实时在线监测。

在探测微振动信号的基础上做出报警事件的判断，同时实现预警定位，最终实现预先报警。

图 1 为光纤微振动预警系统应用示意图。

图 1 油气管线光纤微振动预警系统应用示意图光纤微振动预警系统在管线防护领域的应用具有以下几点技术优势：1 监测距离长：基于标准通信光缆即可实现100km 的监测距离；2 施工成本低：外场完全基于已铺设的标准通信光缆，无需复杂施工；3 定位精度高：可以实现100m 内的定位精度，以实现及时抵达报警地点；4 响应速度快：响应时间小于10ms，实时在线监测；5 报警概率高：高灵敏度传感和振动波形分析可以实现零漏警率和低误警率；6 无需外场供电：光波在长距离光缆中传输即可完成监测，无需供电；7 本质安全：光缆为电绝缘介质，无发热和释放电火花发生；8 无电磁干扰：光波对电磁环境不敏感，不受电磁干扰（如地磁场）影响。

二、系统原理光纤微振动预警系统基于激光干涉原理，能够对微米量级的光缆形变进行准确测量，同时在振动波形测量的基础上进行对振动的实时定位。

如图 2 所示，外界振动会使在光缆中传输的光波的传输相位发生变化，从而导致干涉特性的改变。

通过检测干涉信号可以得到外界振动信号，通过对振动信号的波形进行分析可以做出报警判断，同时通过定位算法可以得到振动位置，实现报警事件的定位。

系统工作原理的流程图见图3。

图 2 振动作用光纤示意图图3 系统工作原理的流程图见三、系统构成光纤微振动预警系统由以下几部分组成：主控计算机：根据用户要求定义的接口与主控仪连接，提取主控仪输出信号进行后续处理。

运行光线微振动预警系统软件，直接显示监测管线线路情况。

主控仪：系统的核心组成部分。

内部含有光源模块，光路耦合模块和探测器模块等等。

周界防范报警系统解决方案标题：周界防范报警系统解决方案引言概述：周界防范报警系统是一种重要的安全设备，用于保护建造物、工厂、军事基地等重要场所的安全。

本文将介绍周界防范报警系统的解决方案，包括系统的基本原理、主要组成部份、技术特点以及应用场景。

一、基本原理1.1 电子围栏原理：通过在建造物周围设置电子围栏，当有人或者物体接触电子围栏时，系统会产生报警信号。

1.2 红外幕帘原理：利用红外线传感器组成的幕帘，在幕帘被触碰或者遮挡时，系统会发出警报。

1.3 震动传感器原理：通过安装在墙壁或者围栏上的震动传感器，当有人或者物体触碰或者撞击围栏时，系统会发出报警。

二、主要组成部份2.1 控制中心：负责接收和处理报警信号，并发出警报通知。

2.2 传感器：包括电子围栏、红外幕帘和震动传感器等，用于检测周界的入侵行为。

2.3 报警设备：如声光报警器、短信通知设备等，用于及时通知相关人员。

2.4 监控系统：可通过视频监控等方式实时监测周界情况。

三、技术特点3.1 高精度检测：周界防范报警系统采用先进的传感技术，能够实现对周边环境的高精度检测，减少误报率。

3.2 多种报警方式：系统支持多种报警方式，如声音、光线、短信通知等，以便及时发现和处理异常情况。

3.3 可视化监控：通过与监控系统的结合，可以实现对周界安全的实时监控和录相存储，方便后期回放和分析。

3.4 远程控制：系统支持远程控制功能，可以通过手机或者电脑等设备对周界防范报警系统进行远程管理和操作。

四、应用场景4.1 商业建造：周界防范报警系统广泛应用于商业建造，如购物中心、办公楼等，保护商家和员工的财产和人身安全。

4.2 工业园区：工业园区通常有大量的设备和贵重物资，周界防范报警系统可以有效防止盗窃和破坏行为。

4.3 军事基地：军事基地对安全要求极高，周界防范报警系统可以及时发现和报警，保护军事设施和人员安全。

4.4 住宅小区：周界防范报警系统也适合于住宅小区，可以提供居民的安全保障，防范入室盗窃等犯罪行为。

周界报警原理
周界报警系统是一种用于保护特定区域安全的安防设备，它能够及时发现区域
内的异常情况并进行报警。

周界报警系统通常由传感器、控制器和报警器等部件组成，其工作原理主要包括传感器检测、信号传输和报警处理三个方面。

首先，传感器检测是周界报警系统的核心。

传感器通常安装在需要保护的区域
周边，它能够感知到周围环境的变化，如人员、车辆等物体的移动。

传感器可以采用红外线、微波、声波等不同的技术，根据不同的应用场景选择合适的传感器类型。

当传感器检测到异常情况时，会产生相应的信号并传输给控制器。

其次，信号传输是周界报警系统的关键环节。

传感器产生的信号需要及时传输
到控制器，以便进行进一步的处理和判断。

传统的周界报警系统通常采用有线传输方式，但随着技术的发展，无线传输方式也逐渐得到了广泛应用。

无线传输方式不仅能够减少线缆的布线成本，而且能够提高系统的灵活性和可靠性。

最后，报警处理是周界报警系统的最终环节。

当控制器接收到传感器传来的异
常信号后，会根据预先设定的报警规则进行判断，并触发相应的报警器进行报警。

报警器可以采用声光报警器、手机短信报警、联动监控等方式进行报警，以便及时通知相关人员进行处理和应对。

总的来说，周界报警系统通过传感器检测、信号传输和报警处理三个环节，实
现了对特定区域安全的保护。

在实际应用中，周界报警系统可以广泛应用于各种场景，如园区、工厂、学校等需要保护的区域，为人们的生活和财产安全提供了有力的保障。

希望本文能够帮助大家更好地了解周界报警系统的工作原理，为实际应用提供参考和指导。

周界报警系统的核心功能在于在判断有威胁侵入行为发生时，系统根据光信号调制分析，可以实时对侵入行为发生点进行定位，从而便于安保人员对目标明确地及时采取有效措施，制止侵入行为后续事件发生周界报警系统还会对非危害性环境干扰如雷鸣、鞭炮、汽车鸣响、雨声等进行识别，做出无害判断;还能识别走路、攀爬、触摸、挖掘等侵入行为并报警。

广州艾礼富电子-周界报警系统原理图文教程：周界系统结构示意图周界激光对射探测器入侵报警系统1、采用808nm（不可见光）或者650nm（红色可见光）激光作为探测器光源，可抑制风、霜、雨、雪、雾等恶劣自然环境引起的干扰，稳定性极好，真正实现零误报。

2、精选德国DILAS原装芯片激光器，使用寿命不低于12万小时。

3、采用军品数字处理及运算芯片，保证在最低-55℃极寒环境下探测器仍可正常工作。

4、根据用户防范高度需求，1-12光束，光束数量可选。

5、警戒距离超远，户外警戒最远可达5千米。

6、采用抗静电配方的安装衬板及调整支架，确保激光器使用过程中免受静电、强磁干扰引起的损坏。

7、每一光束可独立调整上下、左右角度，调整范围可达±30°。

8、单光束遮断报警或者双光束遮断报警可选，可适用于各种复杂环境和各种不同用途，超级稳定。

9、采用AGC自动增益控制电路和本公司自主知识产权的自动能量记忆（AEM)芯片（专利），一次调试对准后，即可自动适应环境变化，确保探测器在恶劣环境干扰下下仍可正常工作，不会产生误报和漏报。

10、行业独创自动恒温设计，可适用于-55℃至+70℃极寒或高温恶劣环境；11、行业独家采用工业用优质304不锈钢外壳（厚度达到1.8mm）和高透防爆玻璃透镜,精致、美观、大气，抗暴力破坏；全密封设计，防虫、防尘、防水，防护等级可达到IP67；12、行业独家接收机采用±20nm的窄带高精度滤色镜，接收机就算正对阳光或者其他光源都无法被干扰，确保探测器在各种复杂环境下仍可可靠工作。

在一些重要的区域，如机场、监狱、银行金库、博物馆、发电厂、油库等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。

在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。

人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。

因此，安装应用先进的周界探测报警系统就成为一种必要措施。

周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处增加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。

目前国际上应用的周界探测报警器材及系统主要有以下几种：◆微波墙式报警器微波墙式报警系统分为微波发射单元和微波接收单元两部分组成。

安装时，发射机和接收机分开相对而立其间形成一个稳定的微波场，用来警戒所要防范的周界地带，微波墙式报警器利用场干扰原理或波束阻断式原理来探测入侵者，当发射机和接收机之间无阻挡物时，接收机可收到微波发射机发送的稳定的微波信号；一旦有人闯入这个微波建立起来的警戒区，微波场受到干扰，微波接收机就会探测到一种异常信息，当这个异常信息超过事先设定值时，便会发报警。

◆主动红外报警器主动红外是说这种报警器自身发射红外线束，主动红外报警器由红外发射机和接收机两部分组成，相对安装在要保护的周界两端，开机以后，红外发射机发出红外线束，与它相对的红外接收机收到红外光束以后即处于警戒状态，当有人从这中间经过，阻断了红外光束即发出报警信号。

◆泄露电缆式周界探测报警系统泄露电缆是一种具有特殊结构的同轴电缆，与普通的同轴电缆不的是，泄露电缆在其外导体上沿长度方向周期性地开有一定形状的槽孔，所以又称为开槽电缆。

利用泄露同轴电缆作为传感器组成的周界探测报警系统由两根平行埋在周界地下的泄露电缆和发射机、接收机组成。

一根泄露电缆与发射机相连，向外发射能量。
