(仅供参考)周界红外对射报警系统方案

周界报警红外线报警系统设计方案概述根据现场实际勘察，采用电子围栏系统，做到系统建成后形成一种“有形”的报警系统，实实在在地给不法份子一种威慑，增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。

本系统采用广拓（GATO）智能型周界安防阻挡报警系统，特有的BI-polar 设计，前端围栏每根线都有带电，使入侵者没有可乘之机。

系统和交流电网有本质的不同，它采用了高压脉冲（5000-8000V）及低能量（小于5个焦耳），因而对人不会构成生命危害，同时电子围栏的专用合金丝，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠，无死角、无盲区。

系统设计说明根据现场实际情况需要防的周界长约200米，分为2个防区，围墙上安装6线制电子围栏，按照标准配置6线制直装设计，如下图所示意：6线电子围栏系统原理图示系统功能✧有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警✧适用性强，抗误报性能较好，防效果佳✧现场报警阻退入侵者并引起厂职工注意防✧系统划区域管理便于报警区域的准确定位✧中心警情提示直观，警号、电子地图等多种报警提示✧联动监控图象报警，联动夜间监控辅助光源✧通过中心实现对前端设备的状态控制✧安全可靠对人体无直接伤害。

电子围栏GTS-11简介前端设备主要是探测器，为适应室外天气，减少误报，探测器选用广拓（GATO）脉冲电子围栏探测器。

当有人试探接触脉冲电子围栏时，就会被脉冲电子围栏上的高压脉冲击退，若有人破坏或强行入侵时，探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、接地或断路时，探测器发出报警信号.广拓（GATO）公司的最新产品—GTS-11相对传统的电子围栏产品，在技术上实现了革命性的突破，拥有多项专利，处于国际领先水平，也是目前国最先进的电子围栏产品。

主要优势如下：◆GTS-11系统已通过公安部的型式检验，检验报告编号◆特有的BI-polar技术可以实现前端围栏上的每根线都有电击，让入侵者无机可乘◆有LCD液晶显示功能，能在主机面板上直接显示出电子围栏上的电压值及工作状态，目前也是国独有的◆具备高低压自由切换功能，可以在白天用低压模式，既能起到阻挡报警的作用，同时降低打击力度，晚上用高压模式，加大打击力度◆主机部可直接配备蓄电池，方便管理◆通过外接键盘可远程检测、设置并调控主机的工作状态，更具人性化设计GTS-11电子围栏系统组成：主机技术参数：供电电源：AC220V，+10%－10%，50Hz，10W性能指标脉冲高压机器性能指标：使用环境: 温度：－40～+55℃，相对湿度≤95%前端围栏前端围栏直接安装在窗户外侧，以L型支架安装。

小区周界红外对射报警系统设计方案设计者：广州市艾礼富电子科技有限公司公司官网：www.艾礼富.商标目录一、公司简介及资质荣誉 (3)1.1 公司简介 (3)1.2企业资质荣誉证书 (3)二、方案背景 (3)三、项目概述 (4)四、系统介绍 (4)4.1系统应用效果图 (4)4.2系统优势 (5)4.3系统拓扑图 (5)五、系统组成及产品特点 (5)5.1总线网络报警主机（型号：AL-9480C ） (6)5.2 中文液晶键盘（型号：AL-930A） (7)5.3报警联动视频管理平台中心软件（型号：AL-2016S-H含加密狗) (8)5.4 多功能联动输出模块（型号：AL-7416E） (9)5.5声光警号（型号：AD-103） (10)5.6四光束100米红外探测器(LED大屏数码版) （型号：ABH-100S） (10)5.7 四光束红外对射探测器安装支架（型号：AL-50I/L） (13)5.8 单防区报警模块 (型号：AL-7480-1A） (13)5.9 对射单独供电电源（型号：DC-12V/2A） (14)六、设备供电与传输 (14)七、系统配置参考清单 (14)八、维护保养及故障排除 (15)九、成功案例节选 (14)十、精选案例图片 (15)一、公司简介及资质荣誉1.1 公司简介广州市艾礼富电子科技有限公司成立于2003年，是一家专业从事入侵探测及报警控制系统等研发、生产、销售于一体的民营高新技术企业；旗下拥有VOANDOS维安达斯、艾礼富、艾立富AILIFU、WISEI卫士等系列品牌；公司立足于安防行业，坚持持续发展的战略方针，历经18年沉淀和发展，已经成为中国安防行业-防盗报警领域的知名品牌企业！广州市艾礼富电子自成立以来，坚持自主品牌研发、生产、销售的产品有：激光入侵探测器、微波入侵探测器、防爆探测器、脉冲电子围栏、红外对射、红外光栅、双鉴电子围栏、张力电子围栏、泄露电缆探测器、各种环境探测器以及分线、总线、IP等大型及超大型防盗报警控制系统、报警管理软件等；公司坚持以“百年品牌”为经营目标，以“高科技，平民化”为产品市场导向，立志于和广大的合作伙伴一起，为创建平安、幸福的社会环境贡献应有的力量。

周界报警红外对射施工方案1. 引言周界报警系统是一种常见的安防系统，用于监测特定区域的边界，检测入侵行为并发出警报。

红外对射技术是周界报警系统的一种常用技术，它通过红外传感器和发射器相互对射，当有物体挡住红外线时，系统会触发报警。

本文将介绍一种常用的周界报警红外对射施工方案，包括选材、安装、布线、调试等。

2. 施工材料准备在进行周界报警红外对射施工前，需要准备以下材料： - 红外传感器和发射器组件 - 合适的支架和安装固定装置 - 电缆和连接器 - 报警控制设备3. 施工步骤3.1 选定安装位置首先，需要选定红外对射传感器和发射器的安装位置。

安装位置应根据实际需要进行合理规划，通常选择在需要保护的周界边界上，确保能够有效地监测到入侵行为。

3.2 安装传感器和发射器选定安装位置后，将红外传感器和发射器分别固定在支架上，并将其安装在预定位置上。

使用固定装置将传感器和发射器牢固地固定在位置上，以确保其稳定性和准确性。

3.3 进行布线将传感器和发射器与报警控制设备之间进行布线连接。

使用合适的电缆和连接器，将传感器和发射器与报警控制设备的输入端口连接起来。

确保连接稳固可靠，以保证系统的正常工作。

3.4 调试系统完成布线后，需要对系统进行调试。

通过设置合适的参数和灵敏度，确保系统能够准确地检测入侵物体，避免误报和漏报的情况发生。

同时，对系统进行全面的测试，确保各部分正常工作。

3.5 完善报警控制设备在调试完成后，对报警控制设备进行完善。

设置相应的报警方式和报警联系人信息，确保系统能够在报警时及时进行警报，并保证报警信息能够及时传递给相关人员。

4. 注意事项在周界报警红外对射施工过程中，需要注意以下事项： - 选择合适的传感器和发射器组件，确保其质量和性能符合要求。

- 准确选择安装位置，确保能够最大限度地监测到入侵行为。

- 布线时注意电缆的质量和防水性能，以保证系统的稳定性和可靠性。

- 仔细调试系统参数和灵敏度，并进行全面的测试，确保系统能够准确地工作。

红外对射周界防范报警系统解决方案-公共场所其他导读：为确保小区居民家庭生命财产安全，防止不法分子的非法入侵，我们为小区设计了周界防越、防盗报警系统，它主要有由探测器和控制单元组成。

在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。

1. 概述当前，随着社会进步、经济繁荣，社会治安问题也日趋严重。

各种盗窃、抢劫案日有所闻，人民生命财产受到严重的威胁。

为确保小区居民家庭生命财产安全，防止不法分子的非法入侵，我们为小区设计了周界防越、防盗报警系统，它主要有由探测器和控制单元组成。

在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。

一个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控手段都难免有缺陷，由此造成监控范围的盲区。

对一个高级住宅小区而言，对小区的周边进行实时监测是一种较好的方法。

※ 因主动红外对射式探测器，不会受到光照度的制约，因此可以实现二十四小时的全程监控。

※ 小区园区及周界不可能都安装摄像机监控设备，所以摄像监控区总会有盲区。

而周界报警系统在投资上是比较低廉的。

因此周界报警系统是以另一种技术手段来作为摄像监控系统的补充。

※ 周界报警系统能与小区其他防盗报警系统组成一个统一的报警网络。

2. 系统设计原则本系统设计遵循以下原则：1)经济实用的原则2)安全可靠的原则3)覆盖所应防范的范围，有效地监控整个小区的周边情况。

4)做到隐蔽性3.系统的组成本系统由两大部分组成：前端探测部分、主控部分。

下面分别介绍各部分的组成及功能。

(周界防范报警系统框图见下图)周界防范报警系统采用远距离主动红外对射探头，利用接口与总线相连，实现小区的周边防范。

一旦小区周边有非法侵入，小区管理处的管理机和电脑就会发出报警，指出报警的区域、时间、探头编号、电子地图等。

该系统主要由红外对射探头、边界接口、边界信号处理器、管理机或电脑组成。

周界防越报警系统方案1、系统概述根据xxxxxxxx居住小区的实际情况以及对安全性的考虑，系统采用总线式联动报警的方式，前端设置主动红外探测器及室外射灯，设计小区周界防范系统。

在xxxxxxxx居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。

主动红外探测器发射、接收端之间不断的产生红外光波，一旦某处有人入侵，阻断光波，对射探测器即自动感应，触发报警，并向报警主机传送报警信号，通过报警输出联动模块,可联动室外照明及模拟显示屏，显示报警部位，提示值班人员进行警情处理，并发出闪光警号。

人防与技防有效地结合，充分有效保障小区安全。

2、系统设计2.1．系统前端设计根据xxxxxxxx居住小区周界实际情况，系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。

系统前端点位设置如下：红外对射探测器主要分布在xxxxxxxx居住小区周界的围墙上，共计14对红外探测器，其中1对200米探测器、5对100米探测器、8对60米探测器。

前端探测器设备包括红外对射报警探测器、室外高功率射灯；中间传输线缆主要采用RVB-2×4.0、RVV4×0.75报警线缆组成；终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。

系统前端均选用主动红外探测器，在小区周界设置电子栅栏，其实际设防间距按标称设防距离的70%布置，以减少恶劣气候下的误报率。

设置高度在1.8m 以上，防区采用与现场探测器一一对应的方式连接，即一对红外探测器作为一个防区，采用单防区的防区模块连接。

在探测器之间安装模块盒，放置防区模块。

探测器安装于围墙上或墙柱之上。

探测器电源从控制中心提供。

产品选型时充分考虑以下因素的影响：拐弯的地方可以作为对射的安装点；直线铁栅栏是否存在不规则的落差；周围的树木是否对对射效果产生影响。

本系统前端主动红外探测器选用日本艾礼富产品，该产品在设计时就充分考虑了种种艰难环境条件，柔和了多种光、机、电技术，其中最为人称道的是探测器的检知感度的余量，这种检知感度的余量被设置后，在多种环境变化中也可得到稳定的警戒、监视效果，通常在明朗的天气状况下具有100倍以上的检知感度余量，即使在恶劣的天气环境下也具有不发生误报的检知感度余量。

周界防盗报警系统安装综述：一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。

2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。

在相邻拉线盒之间，禁止S弯或U形弯。

埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。

2二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。

2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。

4）所敷设的线缆两端必须做好标记。

5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

4三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。

固定要牢固可靠。

2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。

3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。

其他有关要求见产品说明书。

4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。

主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

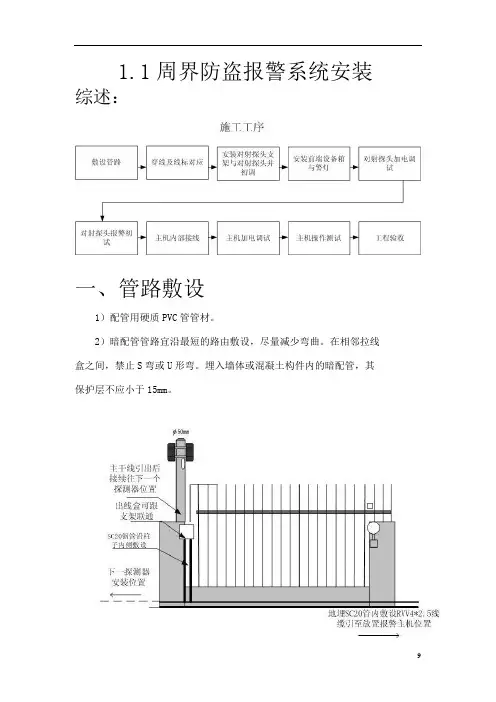

1.1周界防盗报警系统安装综述：一、管路敷设1）配管用硬质PVC管管材。

2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。

在相邻拉线盒之间，禁止S弯或U形弯。

埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。

99二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。

2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。

4）所敷设的线缆两端必须做好标记。

5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

99三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。

固定要牢固可靠。

2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。

3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。

其他有关要求见产品说明书。

4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。

99主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装 （详见图纸 ）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

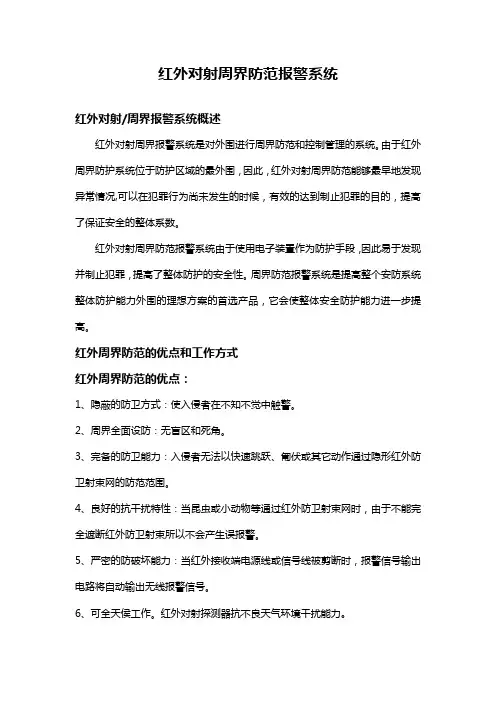

红外对射周界防范报警系统红外对射/周界报警系统概述红外对射周界报警系统是对外围进行周界防范和控制管理的系统。

由于红外周界防护系统位于防护区域的最外围，因此，红外对射周界防范能够最早地发现异常情况,可以在犯罪行为尚未发生的时候，有效的达到制止犯罪的目的，提高了保证安全的整体系数。

红外对射周界防范报警系统由于使用电子装置作为防护手段，因此易于发现并制止犯罪，提高了整体防护的安全性。

周界防范报警系统是提高整个安防系统整体防护能力外围的理想方案的首选产品，它会使整体安全防护能力进一步提高。

红外周界防范的优点和工作方式红外周界防范的优点：1、隐蔽的防卫方式：使入侵者在不知不觉中触警。

2、周界全面设防：无盲区和死角。

3、完备的防卫能力：入侵者无法以快速跳跃、匍伏或其它动作通过隐形红外防卫射束网的防范范围。

4、良好的抗干扰特性：当昆虫或小动物等通过红外防卫射束网时，由于不能完全遮断红外防卫射束所以不会产生误报警。

5、严密的防破坏能力：当红外接收端电源线或信号线被剪断时，报警信号输出电路将自动输出无线报警信号。

6、可全天侯工作。

红外对射探测器抗不良天气环境干扰能力。

红外周界报警的工作方式：红外周界报警是由一个发射端和一个接收端组成的射束网。

发射端发射经过调制的两束或四束红外线，这两条或四束红外线构成了周界直截面的保护区域。

如果有人企图跨越被保护区域，则两条或四束红外线会被遮挡、切断，接收端输出报警信号，触发报警主机报警。

如果有飞禽（如小鸟、鸽子）飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。

红外周界报警防范系统的产品特点：1、抗强光达50，000LUX,内置自动调节强光过滤系统,避免受强光或汽车灯光的影响。

2、独特的光学设计：光电射束可穿透多层玻璃，具有特殊的抗环境能力。

3、全密封防雨、雾、尘、虫等的一体化结构设计，使其能在恶劣的环境中正常工作。

4、接收信号强度多级LED指示灯，使其校准更精密。

别墅、工厂周界防范系统设计方案书2018年01月01日目录一、系统概述二、防盗系统的应用三、设计原则四．设计规范与依据五、总线设备功能特点六、总线报警系统组成七、总线报警系统工作原理八、周界防范系统可实现的功能九、总线周界防范系统主要设备列表及系统拓扑图十、红外对射入侵报警系统项目应用案例一．系统概述随着国民经济的发展，人民的生活日益提高，工程需要大力发展安全文明小区建设。

严峻的社会治安形式，需要建立并完善安全文明小区防盗报警网络系统体系。

随之部分住宅小区便使用高科技的智能化手段，为小区的服务和管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。

如何解决在当前每个家庭经济承受能力有限的情况下，建立满足防范功能及可靠性需求的安全文明小区、防范防盗网络系统是当前急需解决的问题。

作为一个可行的住宅小区联网报警系统，必须满足集中控制，系统容量大，防范功能齐全。

性能价格比高等要求。

二、防盗系统的应用（1）. 为什么使用防盗系统？在科技日益发展的今天，防盗的概念已经发生根本的变化，传统的人防由于人的弱点(偷懒、打瞌睡、疏忽)及投资回报等问题，已渐由技防所取代。

一个电子防盗系统可以包括移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、紧急按键等各种探测器，从多个方面保护您的安全。

在系统布防时，上述各种探头探测到任何异动，如有人进入房间，或打破玻璃，或撬门，或企图破坏保险箱，甚至翻越围墙等，都将会发出声光警报，提醒人们的注意与行动，从而有效地保护了人民的生命财产的安全。

（2）. 为什么使用AILIFURS485总线报警系统？防盗报警系统防患于未然，用来实现较周密的外围全方位管理及建筑物内重要的管辖区，防盗报警系统分工作区安防状态的监视、结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。

防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。

周界红外报警系统方案书岳阳金珂电子科技有限公司一、方案设计总说明：1.1前言：随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件特别是入室偷窃、抢劫等发案率增加。

因此，厂区安防系统建设已逐渐纳入许多厂区建设的必备项目中了。

本方案的安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。

实践证明，利用这一技术构成的安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。

周界防盗报警系统是安防系统中不可缺少的一个重要组成部分，它不仅可以对社区周边围墙进行全天24小时不间断实时监控，发生警情时，还可通过警号和显示键盘告知保安人员进行事故处理.因此，在社区建立一套完善的红外线报警系统，可以改善厂区的安全系数，加强安全保卫防范力度，对社区内财产和人身安全起到保障作用，并可为社区实现安全现代化管理创造极有利的条件。

1.2设计原则及依据1.2.1设计原则a、先进性：在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。

b、可靠性：采用成熟的技术产品，在设备选型和系统设计中都尽量提高系统的可靠性与易维护性。

c、安全性：对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。

d、可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。

e、规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。

本设计主要贯彻“高质量”及“低价格”两条主要思路来进行设计的。

周界防盗报警系统设计方案书2018年01月01日目录一、公司简介及资质荣誉二、防盗系统的应用三、设计原则四、设计规范与依据五、总线设备功能特点1.总线报警主机 AL-6480C2.中文液晶键盘 AL-830A3.管理中心软件AL-2016S4.16路联动输出模块AL-7416E5.室外三光束主动红外探测器(LED大屏数码版)ABE-1006.室外二光束主动红外探测器(LED大屏数码版)ABT-1007.直流开关电源AL-1205六、总线报警系统组成七、总线报警系统工作原理八、周界防范系统可实现的功能九、总线周界防范系统主要设备列表及系统拓扑图十、红外对射入侵报警系统项目应用案例一、防盗系统的应用（1）. 为什么使用防盗系统？在科技日益发展的今天，防盗报警的概念已经发生根本的变化，传统的人防由于人的弱点(偷懒、打瞌睡、疏忽)及投资回报等问题，已渐由技防所取代。

防盗报警系统可以包括室外主动红外入侵探测器、室外激光入侵探测器、高压脉冲电子围栏、双鉴（不带高压）电子围栏、室外红外栅栏报警器、室外红外电子光墙报警器、室外人体移动探测器、室内人体移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、燃气探测器、环境探测器、紧急按键等各种探测器，从多个方面保护您的安全。

在系统布防时，上述各种探头探测到任何异动，如有人进入房间，或打破玻璃，或撬门，或企图破坏保险箱，甚至翻越围墙等，都将会发出声光警报，提醒人们的注意与行动，从而有效地保护了人民的生命财产的安全。

（2）. 为什么使用RS485总线报警系统？防盗报警系统防患于未然，用来实现较周密的外围全方位管理及建筑物内重要的管辖区，防盗报警系统分工作区安防状态的监视、结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。

防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。

AL2364周界防范报警系统应用方案德信安保科技有限公司2007.11.28目录一、概述二、系统设计说明三、AL2364应用结构图四、报警设备选型五、通讯总线、电源线的布线规范六、AL2364接线图七、报警系统设备列表附1：AL2208 64路灯模块使用附2：AL2208 灯光电子地图的制作一、概述在安装有周界防范报警系统的情况下，窃贼或其它人员企图翻越围墙时，就会触发该区域的探测器，保安中心的防盗报警主机会立即报警，提醒保安人员的注意，并通过LED中文显示屏显示窃贼所在方位，同时驱动继电器输出模块，控制模拟屏上相应的防区灯光，这时保安人员可根据实际情况采取措施，将其抓获或吓跑。

针对这一特点，在区域周围安装室外主动红外探测器，有针对性地加以防范，从而加强对区域全天候的安全监视，提高区域的安全防盗和保安管理的条理性。

全面提高区域的综合防范和管理水平，全面改善保安人员的工作条件，实现“全面监视，人半功倍”的目标和快速处理突发性事件的能力。

二、系统设计说明该系统主要是在检察院的周边围墙附近安装了主动式红外对射探测器实现周边防范。

主动式红外对射探测器由发送端和接收端组成，发送端发出不可见的红外光束到接收端。

如果有人翻越围墙，该红外光束将被遮挡，使接收端接受不到红外光束，这时向保安中心的报警主机发出报警信号，使警号发出报警提示。

而且接收端和发送端均带有防拆卸功能，如果被非法拆卸也会发出报警信号。

主动式红外对射探测器的选型：探测器的数量是根据周边距离和形状来确定；探测器光束的多少的选择根据所防范的高度来确定。

为了使保安中心的管理人员迅速定位发出报警信号的探测器的位置，AL2364为每个主动式红外探测器设置了防区编号，管理人员可以通过报警主机的指示来确定发生报警的区域。

报警设备分布方式：1．报警中心a. AL2364周界用报警主机1台；b. 后备电源1台；c.8路继电器模块1个d.64路指示灯模块1台；e.灯光指示屏（模拟电子地图）。
