脉冲袋式除尘器SC控制仪说明书

  • 格式：docx
  • 大小：904.41 KB
  • 文档页数：11

一、概述 脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。脉冲控制仪质量的高低反映了袋式除尘器的装备水平。脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期之间的停顿时间，称为循环间隔。 我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，推出了AL-8、SXC-8A和SXC-8B2等型号的脉冲控制仪。产品具有：强抗干扰、经久耐用、智能化三大特点，在国内同类产品中处于领先水平。

二、SXC-8型号含义

例：SXC-8A1-64-AB 挂式透明PC壳，在线脉冲清灰，可以控制64只脉冲阀，输出电压DC24V，采用开关净化DC电源； SXC-8B2-1610-BB 铝合金台式（可上机架），离线脉冲清灰，可以控制16单元，每单元控制1只提升阀 和10只脉冲阀，输出电压AC220V，采用开关净化DC电源。 附注：需差压变送器（0~10kpa）、温度变送器或铂热电阻(0~300℃)、用户订货时注明另订。

三、SXC-8A型在线（定差压）脉冲电脑控制仪  控制仪具备如下功能： 1、 其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。 2、 主电路与输出之间用光电耦合器隔离，输出选用大功率输出管（10A）或双向可控硅，来确保工作的可靠性。 3、 SXC-8A1-（1-80）型采用挂式透明PC壳， SXC-A2Y-（9-40）型采用铝合金台式，外型美观，防尘性能也好，安装方便。 4、 面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔，控制电磁阀的开启和关闭，对除尘器实行定时清灰。同时设有压差控制仪输入接点，接上压差控制仪和压差控制变送器后，可以定压差清灰。 5、 为方便用户的接线和安全，SXC-8A1-（1-20）AA型直接把线引在防水接头外，而SXC-8A1-（1-20）BA和SXC-8A1-（21-40）AA型，输出增加一端子接线盒。  SXC-8A脉冲控制仪工作原理方框图： 超 电 PIC单片机 光 功 开关指令 电 率 磁 隔 放 差压开关 离 大 阀 开关电源  技术参数和指标 1、 受控电磁脉冲阀个数（路数）选择有两种：8A1-（1~80）、8A2-（9~40）门（任选）； 2、 每门输出电压：DC24V、AC220V； 3、 脉冲宽度选择： 0.02~2.55秒 4、 脉冲间隔：1~255秒（可调）； 5、 脉冲周期（为全部脉冲阀循环一次后到下一循环的时间间隔）：0~255分（可调）； 6、 输入电源： A、净化电源：AC220V B、普通电源：AC170~250V 7、 使用环境：-20℃~+50℃;空气的相对湿度不超过85%;无严重的腐蚀气体和导电尘埃;无剧烈震动或冲击； 8、 若用户有特殊要求，请在订货时提出。  SXC-8A型号规格

型号 控制电磁脉冲阀数 外壳材料 外壳尺寸（mm） 整机重量（kg） SXC-8A1-XX 1-8

挂式PC壳 高100×宽250×深220 2.3 SXC-8A1-XX 9-20 SXC-8A1-XX 21-40 高100×宽250×深288 2.53 SXC-8A1-XX 1-20

SXC-8A1-XX 41-64 高112×宽310×深285 4 SXC-8A1-XX 65-80

SXC-8A2Y-XX 9-40 铝合金台式 高160×宽300×深330 6  SXC-8A型使用说明 1、 控制仪接上电源后，数码管显示从“1”开始循序进行。出厂时设置在定时。（压差运行方式见第4点） 2、 脉冲宽度、脉冲间隔、循环间隔的设置，将“运行/调整”开关，拨向“调整”位置： （1） 此时显示的是‘脉宽’参数，按‘加’或‘减’键设置到需要的数字为止（出厂设置为0.08秒）； （2） 按“时间调整”键，此时显示的是‘间隔’参数（脉冲间隔），按‘加’或‘减’键设置到需要的数字为止（出厂设置为10秒）； （3） 按“时间调整”键，此时显示的是‘周期’参数（循环间隔），按‘加’或‘减’键设置到需要的数字为止（出厂设置为0分）。

注意事项：如果发现控制仪喷吹完一个循环后不再喷吹，检查“周期”参

数是否设置为“0” 脉冲周期定义：全部脉冲阀循环一次后到下一循环的时间间隔 各时间参数设置完后，将“运行/调整”开关，拨向“运行”位置，控制仪按照已设置好的各时间参数运行。 3、 压差运行方式选择：当差压有信号时（差压接点导通），启动单次清灰程序，整个除尘器脉冲阀顺序喷吹一次后就停下，等待有差压信号后，重新再启动一次。  SXC-8A型号介绍 1、 SXC-8A1-（1-20）AA 1） 输入电压AC220V，输出电压DC24V，外形如图1。 2） 接线方法：防水接头露出黑色线为各电磁阀的公共线，导线1#、2#、3#……接电磁阀的另一端。插上插头AC220V输入。若需要压差控制，则有两根黄线接在差压控制仪的输出端，线路板上的三针跳帽放在“定差压”。出厂时设置在“定时”。如图2。 3） 控制仪外壳安装示意图和安装孔尺寸如图3 2、 SXC-8A1-（1-20）BA 1） 输入电压和输出电压都是AC220V，外形同8A1-（21-40）-AA型。 2） 接线方法：打开端子盒盖，有高低接线端子，把线一一对接好，电磁阀的接线见下图4。 脉冲电磁阀线圈1、3、5 39 压差控制输入 1 3 5 39 01 03 05 07 09 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 aa bb 02 04 06 08 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 cc cc N L COM 输 入 （总线） （电源） 保险（0.5A） 2 4 6 40 AC220V 脉冲电磁阀线圈2、4、6 40

3）若需要压差控制，需要在端子ab处引两根线接在差压控制仪的输出端，线路板上的三针跳帽放在“定差压”。出厂时设置在“定时”。 4）控制仪外壳安装孔尺寸如图5

（图2） （图1） （图3）

（图4） 3、 SXC-8A1-（21-40）AA 1） 输入电压AC220V，输出电压DC24V，外形如图6。

（图5） 2） 接线方法：打开端子盒盖，有高低接线端子，把线一一对接好，电磁阀的接线见图6。 3）若需要压差控制，需要在端子ab处引两根线接在差压控制仪的输出端，线路板上的三针跳帽放在“定差压”。出厂时设置在“定时”。 4）控制仪外壳安装孔尺寸如图4 4、 SXC-8A2Y-（9-40）AB 1） 输入电压AC220V，输出电压DC24V，见外形图 2） 接线方法：见图7： 脉冲阀1 ……… 39 1 3 5 7 9 ……… 39 01 03 05 07 09 ……… 39 02 04 06 08 10 ……… 40 总线 差 压 信 号 （公共线） 2 4 6 8 10 ……… 40 红 白

脉冲阀2………40

3） 人机操作界面，压差控制，开关拨向 “定差压”。出厂时设置在“定时”。与差压变送器配套使用。 4） 当压力达到报警1值，4秒左右后，控制仪循序脉冲喷吹工作。 5） 压差控制仪的数据设置：出厂前已将报警1设定为1.00KPa，报警2设定为1.40KPa，报警3设定为1.00KPa。其中报警1、报警2设定为高报，报警3设定为低报，通常压差控制仪只使用报警1。如果用户使用时需要修改数据，请按以下步骤操作： 1．按SET键，显示ALAR。

差压变送器

（图6） （图7） 2．按SET键，显示报警1: 1.00KPa，按▲键或▼键修改数据。 3．按SET键，显示报警2: 1.40KPa，按▲键或▼键修改数据。 4．按SET键，显示报警3: 1.00KPa，按▲键或▼键修改数据。 5．按SET键，显示END 。 6．按SET键，回到工作状态。

四、SXC-8B2型离线（定压差）脉冲控制仪（包括气箱脉冲）  控制仪具备如下功能： 1、 其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。 2、 主电路与输出之间用光电耦合器隔离，输出选用大功率输出管（10A）或OMRON继电器，来确保工作的可靠性。 3、 SXC-8B2-（1-80）型采用铝合金台式，外型美观，防尘性能也好，安装方便。 4、 人机操作界面，面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，根据清灰要求，可以直接在面板上设置脉冲宽度、脉冲间隔和脉冲周期，沉间时间、控制提升阀和电磁阀的开启和关闭，对除尘器实行定时清灰。同时设有压差控制仪输入接点，接上压差控制仪后可以定压差清灰。 5、 为方便用户的接线，输出接线端子在后板上。 6、 人工检查：可以单独对某一单元的提升阀和脉冲阀进行检查。

 技术参数和指标 1、离线阀个数（即单元数）选择：1~64个（具体由用户订货时提出，但必须是单线圈气缸电磁阀）。 2、每单元脉冲电磁阀个数选择：1~16门（具体由用户订货时提出）。 3、每路输出电压：DC24V 、AC220V；离线提升阀和脉冲电磁阀的用电电压，请用户订货时注明）。 4、各时间参数： （1）脉冲等待： 8秒 （就是只有提升阀关闭或开启8秒后才到下一步程序）； （2）脉冲宽度： 0.05~0.20（出厂设置为0.08秒）； （3）脉冲间隔： 1~255秒（气箱脉冲没有此项）； （4）沉降时间： 1~255秒（出厂已设置在8秒）； （5）单元间休： 1~255秒（出厂已设置在10秒）； （6）周期： 0~255分（除尘器整个完成一次脉冲清灰大循环后，轮到下一大循环的间隔时间，出厂已设置为0分）。 5、定时/定压差清灰方式（出厂时设置在定时；若是定差压，由客户订货时提出。） 6、电源电压允许大范围波动：AC170～250V。 7、工作温度：-20℃~-50℃;空气的相对湿度不超过85%;无严重的腐蚀气体和导电尘埃;无剧烈震动或冲击。  8B2离线规格表

型号 控制提升阀/电磁脉冲阀数 输出电压范围 类型 外壳材料 外壳形式（mm） 整机重量（kg） SXC-8B2-6416 1-64/1-16 DC24V、AC220V 配套型 铝合金台式 高160×宽300×深330 6

SXC-8B2-2401 1-24/1

合集下载

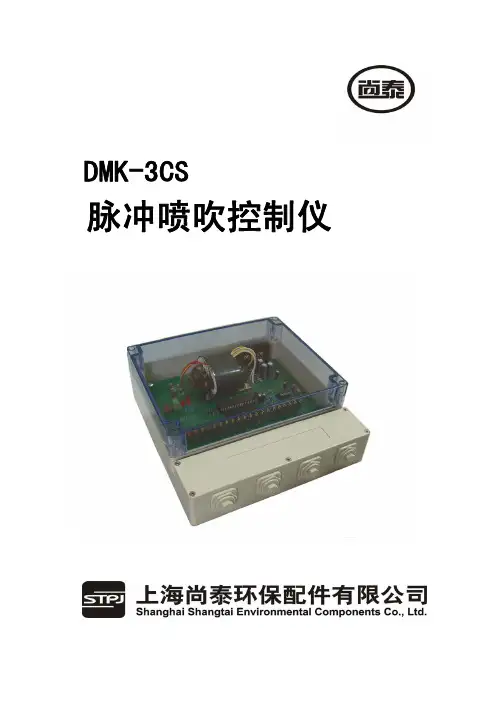

DMK-3CS说明书

DMK-3CS说明书

DMK-3CS脉冲喷吹控制仪目录一、 概述 (2)二、 构造和功能 (2)三、 型号含义 (3)四、 技术指标 (3)五、 工作原理 (4)六、 安装和使用 (4)七、 常见故障的处理 (7)一、概述脉冲喷吹控制仪是脉冲袋式除尘器清灰喷吹系统的控制装置，它和电磁脉冲阀组成除尘器的清灰喷吹系统，并由它输出信号控制电磁脉冲阀喷吹压缩空气，对滤袋循序进行清灰，使滤袋外壁的粉尘层保持在可控范围内，从而使除尘器达到应有的处理能力和除尘效率。

脉冲喷吹控制仪主要设定脉冲宽度和间隔时间，并保证每只相关电磁脉冲阀循序喷吹。

z脉冲宽度——控制仪输出一个电信号持续时间。

z脉冲间隔——控制仪输出前后二个电信号之间的间隔时间z脉冲周期——控制仪从第一位至末位每位都输出一次电信号需要的时间。

脉冲周期=(脉冲宽度+脉冲间隔)×控制位数z控制仪与相连接的电磁脉冲阀应循序工作，如有10只电磁脉冲阀应从第一只开始喷吹，依次到第十只喷吹后止，下一个程序再从第一只开始。

二、 构造和功能DMK-3CS型脉冲喷吹控制仪由印刷电路板和全密封塑料外壳组成。

电路板由主电路板和接线电路板两部分组成。

主电路板上装有发光二极管能依次显示每位输出信号的工作顺序（即电磁脉冲阀喷吹顺序）。

设有“手进”按钮，能循序检查电磁脉冲阀工作情况，按住“手进”按钮不放就能锁定自动进位，使控制仪处于停顿状态，还设有定压差控制信号输入接点，引入压差信号后即可实现定压差清灰。

由于采用专用集成电路从而简化线路和器件，保证控制仪的可靠和稳定。

接线电路板上装有接线端子，按照端子上的编号与相应的电磁脉冲阀连接。

两只电位器分别用于设定脉冲宽度和脉冲间隔。

全密封塑料外壳外形美观，防尘性能好，安装和使用方便。

上部配用透明外壳，直观主电路板每只电子元件和发光二极管的显示。

打开外壳下部塑料盖板，便可在接线电路板上接线或调节电位器，由于接线电路板可以与定位插片和密封接头一起装卸，安装和检修十分方便。

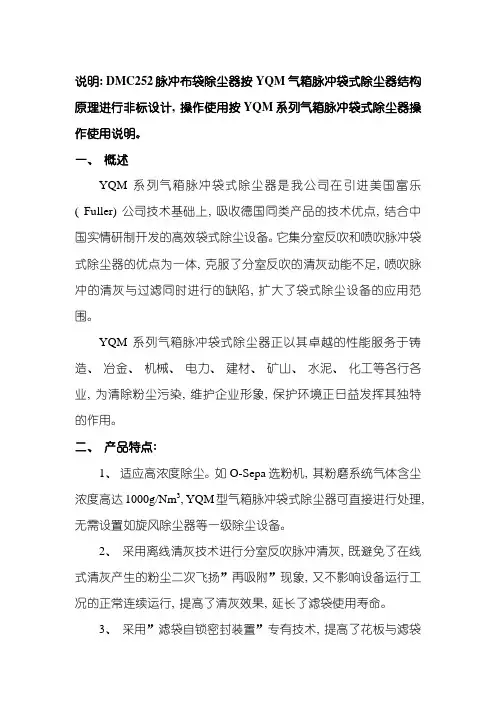

气箱脉冲袋式除尘器说明书样本
