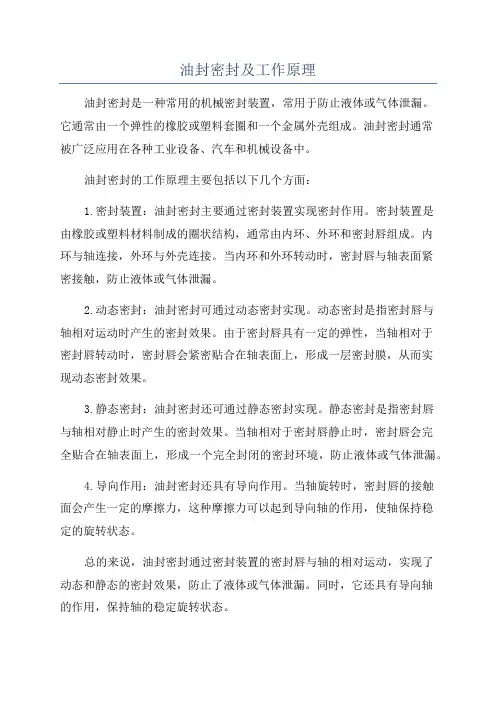

油封密封及工作原理油封密封是一种常用的机械密封装置，常用于防止液体或气体泄漏。

它通常由一个弹性的橡胶或塑料套圈和一个金属外壳组成。

油封密封通常被广泛应用在各种工业设备、汽车和机械设备中。

油封密封的工作原理主要包括以下几个方面：1.密封装置：油封密封主要通过密封装置实现密封作用。

密封装置是由橡胶或塑料材料制成的圈状结构，通常由内环、外环和密封唇组成。

内环与轴连接，外环与外壳连接。

当内环和外环转动时，密封唇与轴表面紧密接触，防止液体或气体泄漏。

2.动态密封：油封密封可通过动态密封实现。

动态密封是指密封唇与轴相对运动时产生的密封效果。

由于密封唇具有一定的弹性，当轴相对于密封唇转动时，密封唇会紧密贴合在轴表面上，形成一层密封膜，从而实现动态密封效果。

3.静态密封：油封密封还可通过静态密封实现。

静态密封是指密封唇与轴相对静止时产生的密封效果。

当轴相对于密封唇静止时，密封唇会完全贴合在轴表面上，形成一个完全封闭的密封环境，防止液体或气体泄漏。

4.导向作用：油封密封还具有导向作用。

当轴旋转时，密封唇的接触面会产生一定的摩擦力，这种摩擦力可以起到导向轴的作用，使轴保持稳定的旋转状态。

总的来说，油封密封通过密封装置的密封唇与轴的相对运动，实现了动态和静态的密封效果，防止了液体或气体泄漏。

同时，它还具有导向轴的作用，保持轴的稳定旋转状态。

油封密封的应用非常广泛。

在工业设备中，它常用于旋转轴上，如泵、压缩机和发动机等。

在汽车上，油封密封通常用于发动机、变速器和差速器等部位。

在机械设备中，油封密封常用于传动装置、润滑系统和密封系统等。

为了保持油封密封的良好工作状态，需要定期检查和维护。

在使用过程中，应防止油封密封受到过大的温度和压力，避免与酸碱物质接触。

同时，还应保持密封唇的清洁和光滑，定期添加适量的润滑油。

如发现油封密封有损坏或老化，应及时更换。

总结起来，油封密封是一种常用的机械密封装置，通过密封装置的密封唇与轴的相对运动，实现动态和静态的密封效果。

油封的原理
油封是一种用于防止油液泄漏的密封件，通常用于机械设备的轴封处。

其原理是通过在轴和密封元件之间创建一个润滑油膜，使得密封元件与轴的摩擦减小，从而防止油液泄漏。

具体来说，油封通常包括内外金属壳体、密封材料、弹簧等组成部分。

当机械设备运转时，轴会旋转，油封的弹簧则会将密封材料压在轴上，形成一个密封。

同时，润滑油也会被带动旋转，形成一个润滑油膜，以减小密封材料与轴的摩擦力。

这样一来，即使在高速高压的情况下，也能有效地防止油液泄漏，保护机械设备的正常运转。

油封的密封作用，是密封唇与轴直接接触，在润滑油侧和空气侧间形成一层油膜，防止油的泄漏。

油封装配使用时，唇尖受径向力的作用与轴接触，产生轻微的变形。

当轴旋转时，变形部分会快速变成与轴的接触区。

理想的密封，在密封的唇和轴之间必须有一层薄而稳定的油膜，其兼具密封及润滑作用。

如果油膜过厚或被破坏，都将导致密封失效。

当轴转动时，油封唇部与轴接触，将会有切线剪压力产生，磨合轨迹使润滑油渗入，形成无数微小的纹路，将油液由空气侧推向润滑油侧。

在油封唇和轴的接触面上存在三种状态：边界润滑、混合润滑、流体润滑，三者不断交替变动。

所以，发动机运转时，油封存在着轻微磨损和微量的泄漏。

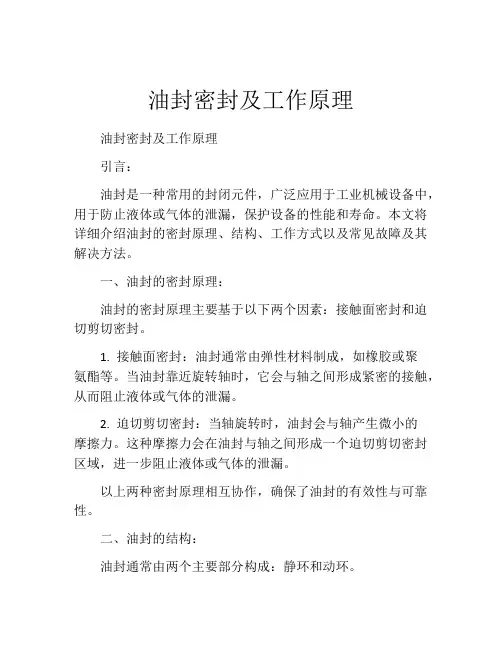

油封密封及工作原理油封密封及工作原理引言：油封是一种常用的封闭元件，广泛应用于工业机械设备中，用于防止液体或气体的泄漏，保护设备的性能和寿命。

本文将详细介绍油封的密封原理、结构、工作方式以及常见故障及其解决方法。

一、油封的密封原理：油封的密封原理主要基于以下两个因素：接触面密封和迫切剪切密封。

1. 接触面密封：油封通常由弹性材料制成，如橡胶或聚氨酯等。

当油封靠近旋转轴时，它会与轴之间形成紧密的接触，从而阻止液体或气体的泄漏。

2. 迫切剪切密封：当轴旋转时，油封会与轴产生微小的摩擦力。

这种摩擦力会在油封与轴之间形成一个迫切剪切密封区域，进一步阻止液体或气体的泄漏。

以上两种密封原理相互协作，确保了油封的有效性与可靠性。

二、油封的结构：油封通常由两个主要部分构成：静环和动环。

1. 静环：静环是油封的固定部分，通常安装在设备的外部。

它负责固定油封并提供额外的支撑。

2. 动环：动环是油封的移动部分，直接接触到旋转轴。

它具有弹性，可以与旋转轴紧密接触，实现密封效果。

静环和动环之间形成的密封空间称为密封垫片。

三、油封的工作方式：油封的工作方式通常取决于设备的运行模式。

以下是两种常见的工作方式：1. 静止密封：在静止密封中，旋转轴不会移动。

油封通过其接触面密封和迫切剪切密封的组合，防止液体或气体的泄漏。

2. 动态密封：在动态密封中，旋转轴会不断旋转。

油封靠近旋转轴并保持与轴的接触，从而形成有效的密封。

同时，油封还使用迫切剪切密封来防止液体或气体的泄漏。

四、常见的油封故障及其解决方法：1. 油封老化：长时间使用后，油封可能会变得老化或劣化，从而导致泄漏。

解决方法：定期检查并更换老化的油封。

2. 油封磨损：油封与旋转轴的摩擦会导致磨损，磨损严重时也会导致泄漏。

解决方法：定期润滑并更换磨损的油封。

3. 油封安装不当：油封的正确安装对密封的有效性至关重要。

如果安装不当，会导致泄漏。

解决方法：确保正确地安装油封并紧固。

4. 油封受到外力损坏：设备运行中可能会受到外界冲击或振动，导致油封受损。

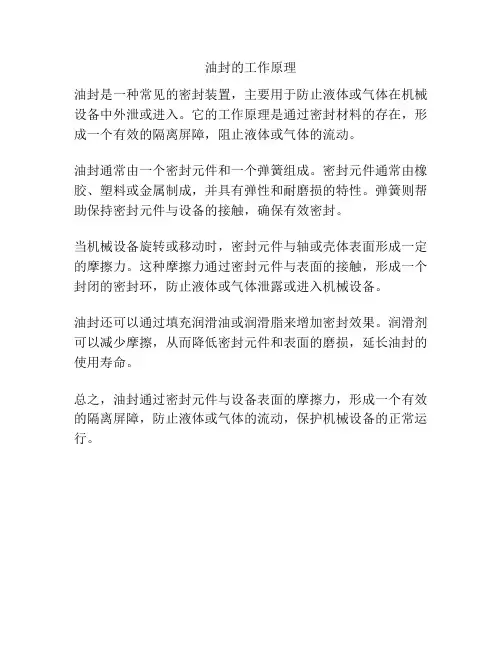

油封的工作原理
油封是一种常见的密封装置，主要用于防止液体或气体在机械设备中外泄或进入。

它的工作原理是通过密封材料的存在，形成一个有效的隔离屏障，阻止液体或气体的流动。

油封通常由一个密封元件和一个弹簧组成。

密封元件通常由橡胶、塑料或金属制成，并具有弹性和耐磨损的特性。

弹簧则帮助保持密封元件与设备的接触，确保有效密封。

当机械设备旋转或移动时，密封元件与轴或壳体表面形成一定的摩擦力。

这种摩擦力通过密封元件与表面的接触，形成一个封闭的密封环，防止液体或气体泄露或进入机械设备。

油封还可以通过填充润滑油或润滑脂来增加密封效果。

润滑剂可以减少摩擦，从而降低密封元件和表面的磨损，延长油封的使用寿命。

总之，油封通过密封元件与设备表面的摩擦力，形成一个有效的隔离屏障，防止液体或气体的流动，保护机械设备的正常运行。

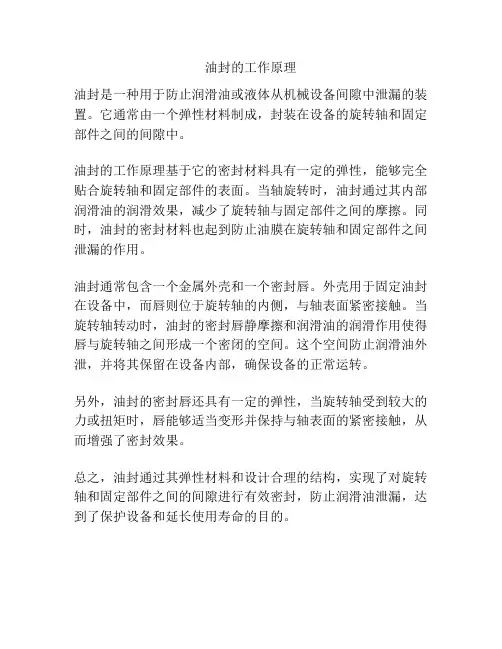

油封的工作原理
油封是一种用于防止润滑油或液体从机械设备间隙中泄漏的装置。

它通常由一个弹性材料制成，封装在设备的旋转轴和固定部件之间的间隙中。

油封的工作原理基于它的密封材料具有一定的弹性，能够完全贴合旋转轴和固定部件的表面。

当轴旋转时，油封通过其内部润滑油的润滑效果，减少了旋转轴与固定部件之间的摩擦。

同时，油封的密封材料也起到防止油膜在旋转轴和固定部件之间泄漏的作用。

油封通常包含一个金属外壳和一个密封唇。

外壳用于固定油封在设备中，而唇则位于旋转轴的内侧，与轴表面紧密接触。

当旋转轴转动时，油封的密封唇静摩擦和润滑油的润滑作用使得唇与旋转轴之间形成一个密闭的空间。

这个空间防止润滑油外泄，并将其保留在设备内部，确保设备的正常运转。

另外，油封的密封唇还具有一定的弹性，当旋转轴受到较大的力或扭矩时，唇能够适当变形并保持与轴表面的紧密接触，从而增强了密封效果。

总之，油封通过其弹性材料和设计合理的结构，实现了对旋转轴和固定部件之间的间隙进行有效密封，防止润滑油泄漏，达到了保护设备和延长使用寿命的目的。
