开关电源电路图原理讲解图解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源工作原理是什么？开关电源原理图分析开关电源工作原理是什么？开关电源就是用通过电路控制开关管进行高速的道通与截止。
将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将50HZ变为高频那开关电源就没有意开关电源的工作流程是：电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。
1. 交流电源输入经整流滤波成直流2. 通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上3. 开关变压器次级感应出高频电压,经整流滤波供给负载4. 输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.主要用于工业以及一些家用电器上，如电视机，电脑等开关电源原理图分析电路的工作过程：a> 开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长;b> S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 .c> 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.正激电路的理想化波形:变压器的磁心复位时间为:Tist=N3*Ton/N1输出电压:输出滤波电感电流连续的情况下:Uo/Ui=N2*Ton/N1*T磁心复位过程:2、反激电路反激电路原理图反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感.工作过程:S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加;S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2反激电路的工作模式:电流连续模式:当S开通时,N2绕组中的电流尚未下降到零.输出电压关系:Uo/Ui=N2*ton/N1*toff电流断续模式:S开通前,N2绕组中的电流已经下降到零.输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态.反激电路的理想化波形。

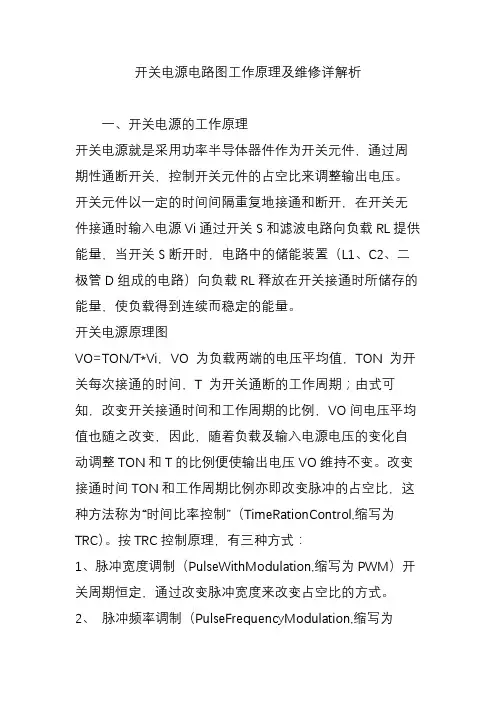

开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
开关电源原理图VO=TON/T*Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期；由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（TimeRationControl,缩写为TRC）。
按TRC控制原理，有三种方式：1、脉冲宽度调制（PulseWithModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。
西湖C3712A／C3715B彩电开关电源西湖C3712A／C3715B彩电是14寸彩电，该彩电共设立了主、副两个开关电源。
副开关电源属于分立元件的简易型开关电源，同时也是自激式并联型开关电源，副开关电源的任务是为微处理器控制电路提供+5V供电电压。
主开关电源主要由厚膜块N801(STR50103)组成，它是自激式串联型开关电源，主开关电源的任务是为行扫描输出级和伴音功放级供电。
串联型电源开关的主要缺点是使整机底板为热底板，该缺点对于无A V输入／输出功能的彩电来说仍然是可以容忍的。
一、副开关电源电路副开关电源电路如图6—5所示，它主要由V802—V804等元件组成。
当交流开关S801接通后，220V交流电经C801、T801低通滤波，再经VD816、VD817全波整流及R817限流，在滤波电容C818上产生约200V未稳直流电压。
该直流电压经T803 I绕组加到开关管V804的集电极，并经开启电阻R814加到的V804基极，从而使V804开启导通。
V804导通后，集电极电流在T803 I绕组中产生感应电势，并在Ⅱ绕组中产生互感反馈电势，反馈电势经VD813、C816、R811加到V804基极，从而使V804产生自激振荡。
副开关电源虽然没有取样、误差放大等电路构成的稳压电路，但它却设立了过压、过流限制保护电路。
如V803、R812构成过流保护电路，当开关管V804出现过流时，它便检测电阻R812上的压降增大，并引起V803导通，于是V803对V804基极电流进行分流，这就限制了V804的电流增大。
过压保护电路由VD810、V802、VD811等元件组成，VD811对T803Ⅲ绕组中的电势进行整流，从而在C819上形成过压检测电压，当出现过压现象时，C819上的负电压使VD810击穿导通，并引起V802导通及V803导通，V803的导通使开关管V804的b—e极短路，这就防止了过压现象的产生。
另外，为防止V804的c—e极击穿，采用VD815、C817、R813来吸收T803 1绕组中的反电势。
