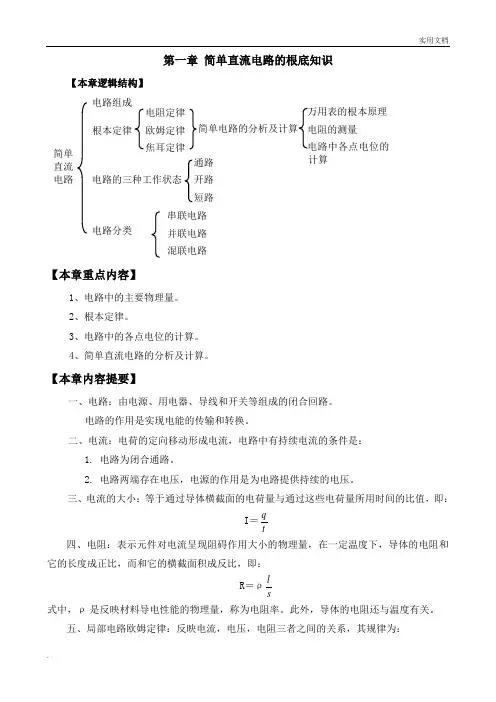

第一章 简单直流电路的根底知识【本章逻辑结构】【本章重点内容】1、电路中的主要物理量。
2、根本定律。
3、电路中的各点电位的计算。
4、简单直流电路的分析及计算。
【本章内容提要】一、电路：由电源、用电器、导线和开关等组成的闭合回路。
电路的作用是实现电能的传输和转换。
二、电流：电荷的定向移动形成电流，电路中有持续电流的条件是：1. 电路为闭合通路。
2. 电路两端存在电压，电源的作用是为电路提供持续的电压。
三、电流的大小：等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值，即：I ＝tq四、电阻：表示元件对电流呈现阻碍作用大小的物理量，在一定温度下，导体的电阻和它的长度成正比，而和它的横截面积成反比，即：R ＝ρsl式中，ρ是反映材料导电性能的物理量，称为电阻率。
此外，导体的电阻还与温度有关。
五、局部电路欧姆定律：反映电流，电压，电阻三者之间的关系，其规律为：电路分类串联电路混联电路并联电路I=RU 六、电流通过用电器时，将电能转化为其他形式的能。
转换电能的计算： W=UIt 电功率的计算： P=UI 电热的计算： Q=I 2Rt七、闭合电路的欧姆定律：闭合电路内的电流与电源的电动势成正比，与电路的总电阻成反比，即：I=rR E式中E 代表电源电动势、R 代表外电路电阻、r 代表外电源内电阻。
电路参数的变化将使电路中的电流、电压分配关系以及功率消耗等发生改变。
八、电源的外特性：在闭合电路中，电源端电压随负载电流变化的规律，即U=E-Ir九、串联电路的根本特点：电路中各处的电流相等；电路两端的总电压等于各局部电路两端的电压之和；串联电路的总电阻等于各个导体的电阻之和。
十、并联电路的根本特点是：电路中各支路两端的电压相等；电路的总电流等于各支路的电流之和；并联电路的总电阻的倒数，等于各个导体的电阻的倒数之和。
十一、电阻测量：可采用欧姆表，伏安法和惠斯通电桥，要注意它们的测量方法和适用条件。
十二、电位：电路中某点的电位就是该点与零电位之间的电压〔电位差〕。

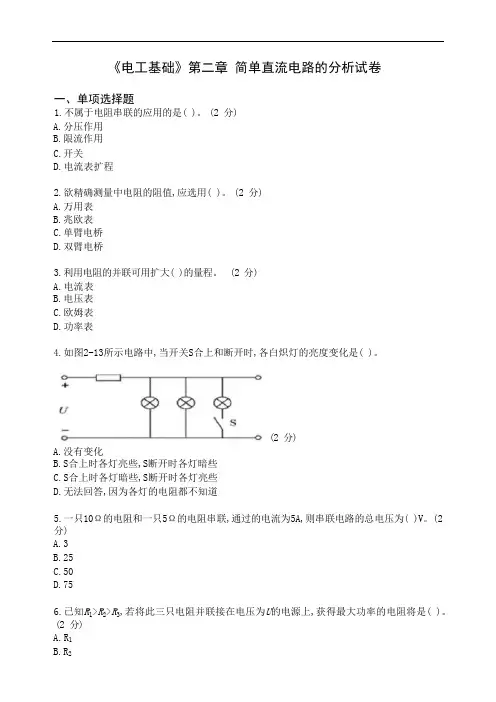

《电工基础》第二章简单直流电路的分析试卷一、单项选择题1.不属于电阻串联的应用的是( )。
(2 分)A.分压作用B.限流作用C.开关D.电流表扩程2.欲精确测量中电阻的阻值,应选用( )。
(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥3.利用电阻的并联可用扩大( )的量程。
(2 分)A.电流表B.电压表C.欧姆表D.功率表4.如图2-13所示电路中,当开关S合上和断开时,各白炽灯的亮度变化是( )。
(2 分)A.没有变化B.S合上时各灯亮些,S断开时各灯暗些C.S合上时各灯暗些,S断开时各灯亮些D.无法回答,因为各灯的电阻都不知道5.一只10Ω的电阻和一只5Ω的电阻串联,通过的电流为5A,则串联电路的总电压为( )V。
(2 分)A.3B.25C.50D.756.已知R1>R2>R3,若将此三只电阻并联接在电压为U的电源上,获得最大功率的电阻将是( )。
(2 分)A.R1B.R2C.R37.如下图所示电路中,开关S闭合与打开时,电阻R上电流之比为3:1,则R的阻值为( )。
(2 分)A.120ΩB.60ΩC.4 0Ω8.要测量中电阻的阻值,应优先选用( )。
(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥9.在闭合电路中,电源内阻变大,电源两端电压将( )。
(2 分)A.升高B.降低C.不变D.不确定10.下图示电路中,已知各电阻的阻值均为R,则R AB=。
(2 分)A.RB.2RC.4RD.6R二、判断题11.( )用电桥测量电阻的方法准确度比较高。
(2 分)12.( )直流单臂电桥就是惠斯登电桥。
(2 分)13.( )只要电桥上检流计的指针指零,电桥一定平衡。
(2 分)14.( )在串联电路中,各电阻上的电压与电阻的阻值成正比。
(2 分)15.( )计算简单电路的依据是欧姆定律和电阻串、并联规律。
(2 分)16.( )将电源看作是电压源还是电流源,主要依据是所带负载的性质和大小。

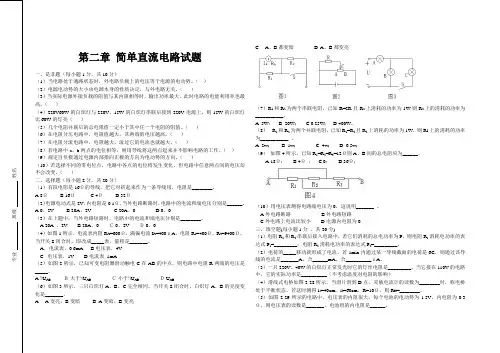

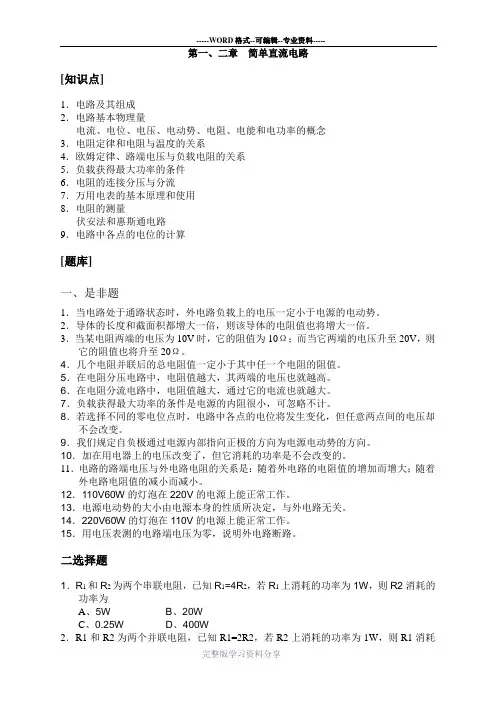

第二章简单直流电路试题一、是非题（每小题1分，共10分）（1）当电路处于通路状态时，外电路负载上的电压等于电源的电动势。
（）（2）电源电动势的大小由电源本身的性质决定，与外电路无关。
（）（3）当实际电源外接负载的阻值与其内阻相等时，输出功率最大，此时电路的电能利用率也最高。
（）（4）220V60W的白炽灯与220V、15W的白炽灯串联后接到220V电源上，则15W的白炽灯比60W的灯亮（）（5）几个电阻并联后的总电阻值一定小于其中任一个电阻的阻值。
（）（6）在电阻分压电路中，电阻值越大，其两端的电压越高。
（）（7）在电阻分流电路中，电阻越大，流过它的电流也就越大。
（）（8）若电路中a、b两点的电位相等，则用导线将这两点起来并不影响电路的工作。
（）（9）规定自负极通过电源内部指向正极的方向为电动势的方向。
（）（10）若选择不同的零电位点，电路中各点的电位将发生变化，但电路中任意两点间的电压却不会改变。
（）二、选择题（每小题2分，共20分）（1）有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是________。
A.8ΩB.16ΩC.4ΩD.32Ω（2）电源电动式是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是______。
A.0、2VB.20A、2VC.20A、0D.0、0（3）在上题中，当外电路短路时，电路中的电流和端电压分别是________。
A.20A 、2VB.20A、0 Ｃ.0、2V Ｄ.0、0（4）如图1所示，电流表内阻R A=600Ω，满偏电流I A=400μA，电阻R1=400Ω，R2=9400Ω。
当开关S闭合时，即改成_____表，量程是_______。
A．电流表，0.6mA B.电压表，4VC. 电压表，1VD.电流表, 1mA（5）如图2所示，已知可变电阻器滑动触电C在AB的中点，则电路中电阻R两端的电压是_____。
A.½U ABＢ.大于½U ABＣ.小于½U ABＤ.U AB（6）如图3所示，三只白炽灯A、B、C完全相同。

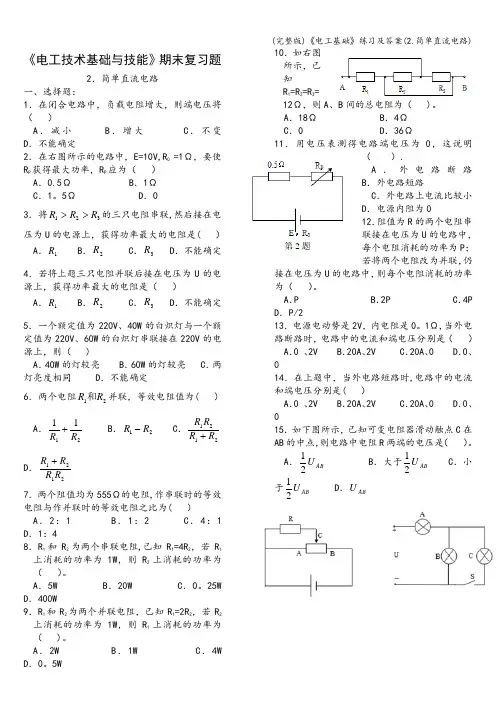

《电工技术基础与技能》期末复习题2．简单直流电路 一、选择题： 1．在闭合电路中，负载电阻增大，则端电压将（ ） A ．减小 B ．增大 C ．不变 D ．不能确定 2．在右图所示的电路中，E=10V,R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ） A ．0.5Ω B ．1Ω C ．1。
5Ω D ．0 3．将321R R R >>的三只电阻串联,然后接在电压为U 的电源上，获得功率最大的电阻是( ） A ．1R B ．2R C ．3R D ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ) A ．40W 的灯较亮 B ．60W 的灯较亮 C ．两灯亮度相同 D ．不能确定 6．两个电阻21R R 和并联，等效电阻值为( ）A ．2111R R + B ．21R R - C ．2121R R R R + D ．2121R R R R + 7．两个阻值均为555Ω的电阻,作串联时的等效电阻与作并联时的等效电阻之比为( ）A ．2：1B ．1：2C ．4：1D ．1：48．R 1和R 2为两个串联电阻,已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。
A ．5WB ．20WC ．0。
25WD ．400W 9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ )。
A ．2W B ．1W C ．4W D ．0。
5W 10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ )。
A ．18Ω B ．4Ω C ．0 D ．36Ω 11．用电压表测得电路端电压为0，这说明（ ）. A ．外电路断路 B ．外电路短路 C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。
