《电工基础》简单直流电路测试卷

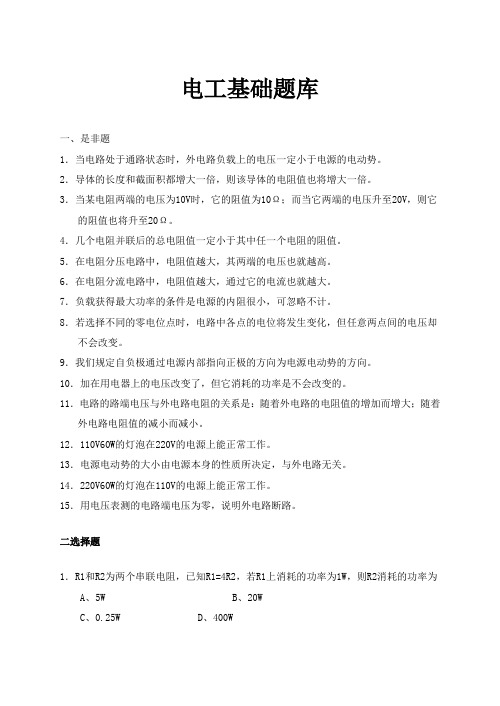

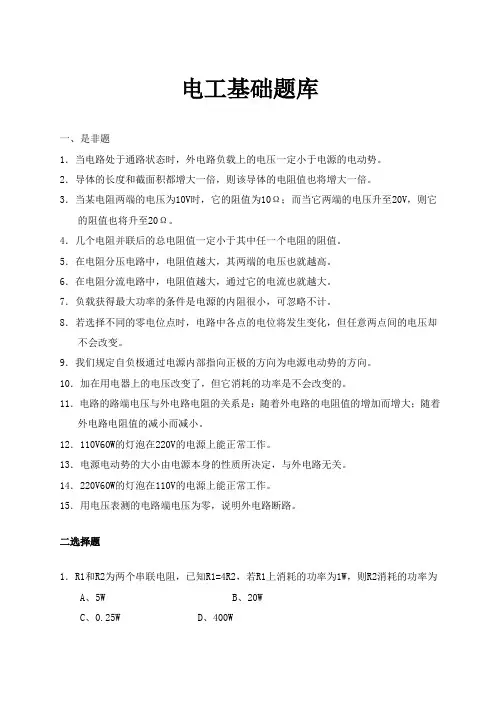

电工基础题库一、是非题1．当电路处于通路状态时，外电路负载上的电压一定小于电源的电动势。

2．导体的长度和截面积都增大一倍，则该导体的电阻值也将增大一倍。

3．当某电阻两端的电压为10V时，它的阻值为10Ω；而当它两端的电压升至20V，则它的阻值也将升至20Ω。

4．几个电阻并联后的总电阻值一定小于其中任一个电阻的阻值。

5．在电阻分压电路中，电阻值越大，其两端的电压也就越高。

6．在电阻分流电路中，电阻值越大，通过它的电流也就越大。

7．负载获得最大功率的条件是电源的内阻很小，可忽略不计。

8．若选择不同的零电位点时，电路中各点的电位将发生变化，但任意两点间的电压却不会改变。

9．我们规定自负极通过电源内部指向正极的方向为电源电动势的方向。

10．加在用电器上的电压改变了，但它消耗的功率是不会改变的。

11．电路的路端电压与外电路电阻的关系是：随着外电路的电阻值的增加而增大；随着外电路电阻值的减小而减小。

12．110V60W的灯泡在220V的电源上能正常工作。

13．电源电动势的大小由电源本身的性质所决定，与外电路无关。

14．220V60W的灯泡在110V的电源上能正常工作。

15．用电压表测的电路端电压为零，说明外电路断路。

二选择题1．R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2消耗的功率为A、5WB、20WC、0.25WD、400W2．R1和R2为两个并联电阻，已知R1=2R2，若R2上消耗的功率为1W，则R1消耗的功率为A、2WB、1WC、4WD、0.5W3．有一段导线的电阻为16Ω，把它对折起来作为一条导线使用，其电阻是A、4ΩB、8ΩC、16ΩD、32Ω4．有一段导线电阻是8Ω，将它拉长一倍，那么它的电阻是A、4ΩB、8ΩC、16ΩD、32Ω5．电源电动势是2V，内阻是0.1Ω，当外电路断路时，电路中的电流强度和路端电压分别是A、0，2VB、20A，2VC、20A，0D、0，06．在上题中，当外电路短路时，电路中的电流强度和路端电压分别是A、20A，2VB、20A，0C、0，0D、0，2V7．如图所示，电压表的读数为1.26V，R=1.26Ω，r=0.24Ω，则电源电动势E为A1.4VB1.5VC1.26VD1.3V8．用电压表测量电路的路端电压为零，这说明A、外电路断路B、外电路短路C、电源内阻为零D、外电路上的电流很小9．如图所示，已知R1=R2=R3=12Ω，则AB间的总电阻为A、4ΩB、18ΩC、36ΩD、0Ω10．如图所示，R为一变阻器，电源电动势为E，内阻为r，当（）时电源的输出功率最大A、R最大B、R最小C、R=rD、R=1/2r11．通过一个电阻的电流是5A，经过4分钟时间，通过这电阻的一个截面的电量是A、20CB、50CC、1200CD、2000C12．有两根同种材料的电阻丝，长度值比为1：2；横截面积之比为2：3，则它们的电阻之比是A、1：2B、2：3C、4：5D、3：413．如果在1分钟内导体中通过的电量是120C，那么该导体中的电流强度为A、2AB、1AC、20AD、120A14．一只额定功率为1W，电阻值为100Ω的电阻，允许通过的最大电流是A、100AB、1AC、0.01AD、0.1A15．有三只电阻，阻值均为R，当二只电阻并联后再与另一只电阻串联，其总电阻值为A、RB、3/2RC、2/3RD、3R16．如图所示，当电路中的R1增大时，a、b两点间的电压A、不变B、增大C、减小D、不能确定17．如图所示，电源电动势E1=E2=6V，内阻不计，R1=R2=R3=3Ω，则ab两点间的电压是A、0B、-3VC、6VD、3V18．两个相同的电阻器，并联之后的等效电阻值，与它们串联之后的等效电阻值之比是A、1：4B、4：1C、1：2D、2：1三、填空题1.由、、和组成的闭合回路叫做电路。

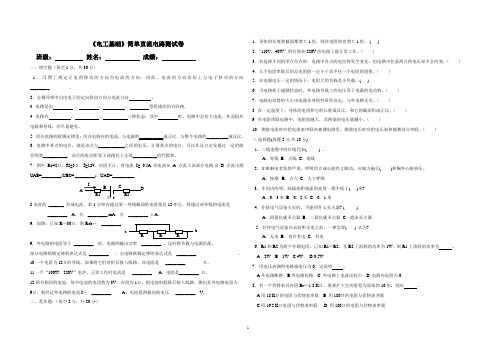

《电工基础》简单直流电路测试卷班级： 姓名： 成绩：一、填空题（每空1分，共30分）1．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向_________ 。

2．金属导体中自由电子的定向移动方向与电流方向 。

3. 电路是由 、 、 、 等组成的闭合回路。

4. 电路有 、 、 三种状态，其中 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。

5. 闭合电路的欧姆定律是：闭合电路内的电流，与电源的___________成正比，与整个电路的__________成反比。

6．电路中某点的电位，就是该点与____________之间的电压，计算某点的电位，可以从这点出发通过一定的路径绕到___________，该点的电位即等于此路径上全部___________的代数和。

7．图中R1=2Ω，R2=3Ω，E=12V ，内阻不计，有电流I= 0.5A 的电流从A 点流入该部分电路,由D 点流出则UAB=_________;UBC= _________;。

UAD=__________8.电荷的 _______ 形成电流，若1分钟内通过某一导线截面的电荷量是12库仑，则通过该导线的电流是 _________ A ，合 _________ mA ，合 _________ μA 。

9．如图：已知R ＝30Ω，则Rab ＝ _________9．外电路的电阻等于 _________ 时，电源的输出功率 _________ ，这时称负载与电源匹配。

部分电路欧姆定律的表达式是 _________ ；全电路欧姆定律的表达式是 _________ 。

10.一个电阻为12Ω的导线，如果将它们对折后接入线路，其电阻是 _________ Ω。

11.一个“100W ，220V ”电炉，正常工作时电流是 _________ A ，电阻是_________ Ω。

12.两节相同的电池，每节电池的电动势为3V ，内阻为1Ω，把电池串联联后接入线路，测出其外电路电阻为 9Ω，则经过外电路的电流I ＝ _________ A ，电池组两极间的电压 _________ V 。

《电工技术基础与技能》简单直流电路一、选择题：1在闭合电路中，负载电阻增大，则端电压将（）2. 在右图所示的电路中，E=10V , R o =1Q，要使R P获得最大功率，R P应为（）A . 0.5Q B. 1 QC. 1.5QD. 03. 将R i R2 R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（）A. R iB. R2C. R3D.不能确定4. 若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是（）A. R1 B . R2 C . R3D.不能确定5.一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V的电源上，贝"（）A . 40W的灯较亮B . 60W的灯较亮C .两灯亮度相同D .不能确定6. 两个电阻R和R2并联，等效电阻值为（）A . 1 1B . R1 -R2C .空2D .电卫R1 R2R^I+ R2R| R27. 两个阻值均为555Q的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（）A. 2: 1B. 1: 2C. 4: 1 D . 1: 48 R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（A . 5WB . 20WC . 0.25WD . 400W9 . R1和R2为两个并联电阻，已知R1=2R2，若R2上消耗的功率为1W，则R1上消耗的功率为（A . 2WB . 1WC . 4WD . 0.5W10 .如右图所示，已知R1=R2=R3=12Q，贝S A、B间的总电阻为（）。

------------I r~l I ------- 1 h~1 A . 18Q B . 4 Q 心艮脸& BC . 0D . 36 Q11 .用电压表测得电路端电压为0,这说明（）。

A .外电路断路B.外电路短路C.夕卜电路上电流比较小D.电源内阻为012 .阻值为R的两个电阻串联接在电压为U的电路中，每个电阻消耗的功率为P;若将两个电阻改为并联，仍接在电压为U的电路中，则每个电阻消耗的功率为（）。

《电工技术基础与技能》期末复习题2．简单直流电路一、选择题：1．在闭合电路中，负载电阻增大，则端电压将（ ）A ．减小B ．增大C ．不变D ．不能确定 2．在右图所示的电路中，E=10V ，R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ） A ．0.5Ω B ．1Ω C ．1.5Ω D ．03．将321R R R >>的三只电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ）A ．40W 的灯较亮B ．60W 的灯较亮C ．两灯亮度相同D ．不能确定 6．两个电阻21R R 和并联，等效电阻值为（ ） A ．2111R R + B ．21R R - C ．2121R R R R + D ．2121R R R R +7．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ） A ．2：1 B ．1：2 C ．4：1 D ．1：48．R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。

A ．5WB ．20WC ．0.25WD ．400W9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ）。

A ．2WB ．1WC ．4WD ．0.5W 10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ ）。

A ．18ΩB ．4ΩC ．0D ．36Ω11．用电压表测得电路端电压为0，这说明（ ）。

A ．外电路断路B ．外电路短路C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。

《电工技术基础与技能》期末复习题2．简单直流电路一、选择题：1．在闭合电路中，负载电阻增大，则端电压将（ ）A ．减小B ．增大C ．不变D ．不能确定 2．在右图所示的电路中，E=10V ，R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ） A ．0.5Ω B ．1Ω C ．1.5Ω D ．03．将321R R R >>的三只电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ） A ．1R B ．2R C ．3R D ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ）A ．40W 的灯较亮B ．60W 的灯较亮C ．两灯亮度相同D ．不能确定 6．两个电阻21R R 和并联，等效电阻值为（ ）A ．2111R R + B ．21R R - C ．2121R R R R + D ．2121R R R R + 7．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）A ．2：1B ．1：2C ．4：1D ．1：48．R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。

A ．5WB ．20WC ．0.25WD ．400W9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ）。

A ．2WB ．1WC ．4WD ．0.5W 10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ ）。

A ．18ΩB ．4ΩC ．0D ．36Ω11．用电压表测得电路端电压为0，这说明（ ）。

A ．外电路断路B ．外电路短路C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。

2021—2022学年度第二学期电工基础直流电路部分基础知识模拟试题1（共100分，60分钟）姓名：班级：考号：一、选择题（每题2分，共30分）1．两只电阻分别为1Ω和10Ω，串联使用时总电阻的范围（ A ）。

A、大于10ΩB、在1Ω~10Ω之间C、小于1ΩD、无法确定2．两只电阻分别为1Ω和10Ω，并联使用时总电阻的范围（ C ）。

A、大于10ΩB、在1Ω~10Ω之间C、小于1ΩD、无法确定3．在实际电路中，照明灯具的正确接法是（ B ）。

A、串联B、并联C、混联4．电路如图所示，若电压表内阻无穷大，则以下正确的是（ C ）。

A、PV1的读数为2V ，PV2的读数为 6V ，PV3的读数为 16VB、PV1的读数为2V ，PV2的读数为 12V ，PV3的读数为 24VC、PV1的读数为4V ，PV2的读数为 12V ，PV3的读数为 24V4题图 5题图5．电路如题图所示，若电压表内阻无穷大，电流表内阻无穷小，则以下正确的是（A ）。

A、PA1的读数为3A，PA2的读数为2A，PV的读数为12V。

B、PA1的读数为2A，PA2的读数为3A，PV的读数为12V。

C、PA1的读数为3A，PA2的读数为2A，PV的读数为8V。

6．修理电器时需要一只150Ω的电阻，但只有100Ω、200Ω、600Ω的电阻各一只，正确的处理办法是（ D ）。

A、把200Ω与600Ω串联起来B、把100Ω与200Ω串联起来C、把100Ω与600Ω并联起来D、把200Ω与600Ω并联起来R最小的是（ B ）。

7．在图所示电路中，各电阻均为R，等效电阻abA、a电路B、b电路C、c电路a） b） c）7题图R为（ C ）。

8、在图所示电路中，四只电阻均为6Ω，则abA、15ΩB、9ΩC、8ΩD、6Ω8题图9．四个同样大小的电阻，三个串联后与一个并联比三个并联后再与一个串联的电阻值（ B ）。

A、大B、小C、一样D、无法确定10．如题图所示，如果忽略电源内阻，那么当S闭合时，则（ B ）。

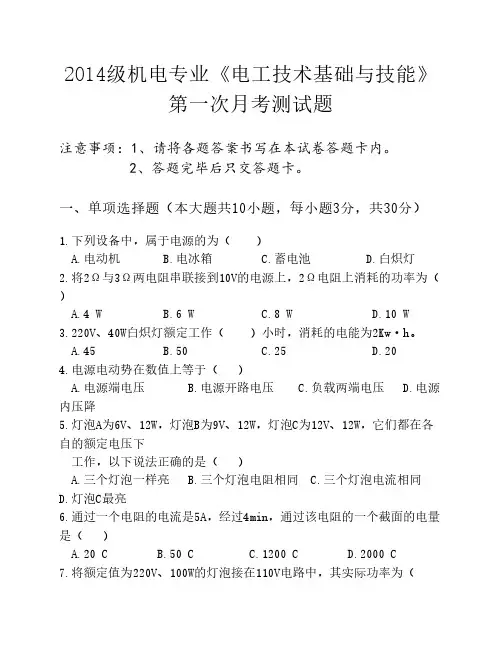

2014级机电专业《电工技术基础与技能》第一次月考测试题注意事项：1、请将各题答案书写在本试卷答题卡内。

2、答题完毕后只交答题卡。

一、单项选择题（本大题共10小题，每小题3分，共30分）1.下列设备中，属于电源的为（ ）A.电动机B.电冰箱C.蓄电池D.白炽灯2.将2Ω与3Ω两电阻串联接到10V的电源上，2Ω电阻上消耗的功率为（ ）A.4 WB.6 WC.8 WD.10 W3.220V、40W白炽灯额定工作（ ）小时，消耗的电能为2Kw·h。

A.45B.50C.25D.204.电源电动势在数值上等于（ ）A.电源端电压B.电源开路电压C.负载两端电压D.电源内压降5.灯泡A为6V、12W，灯泡B为9V、12W，灯泡C为12V、12W，它们都在各自的额定电压下工作，以下说法正确的是（ ）A.三个灯泡一样亮B.三个灯泡电阻相同C.三个灯泡电流相同D.灯泡C最亮6.通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电量是（ ）A.20 CB.50 CC.1200 CD.2000 C7.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（）A.100WB.50WC.25WD.12.5W8.某电源的电动势为3V，内阻为0.2Ω，外电路在断路和短路两种情况下，则该电源两端的电压分别为（ ）A.3V、0VB.0V、0VC.2V、2VD.0V、3V9.相同材料制成的两个均匀导体，长度比为5：3，半径比为2：1，则其电阻之比为（ ）A．12：5 B．3：20 C．5：12 D．20：310.下列有关电阻率的正确说法是（ ）A.电阻率表征了材料的导电能力的强弱，由导体的材料决定，而与温度无关B.电阻率与导体的长度和横截面积有关C.电阻率大的导体，电阻一定很大D.有些合金的电阻率几乎不受温度变化影响，可用来制成标准电阻二、判断题（正确的画“√”错误的画“×”。

本大题共10小题，每小题1分，共10分）1.直流电路中，有电压的元件一定有电流，没有电压将没有电流，没有电流也没有电压。

《电工基础》直流电路练习试卷姓名：班级：学号：得分：一、填空题：（30%）1、单位换算：60mA= 0.06 A；1.2KV= 1.2×102 V；1.8MΩ= 1.8×106Ω。

2、分析和计算复杂电路的主要依据是基尔霍夫定律和欧姆定律定律。

3、电路是由电源、负载、导线和开关组成。

4、测量电流应选用电流表表，它必须串联在被测电路中，它们的内阻应尽量小。

5、测量电压应选用电压表表，它必须并联在被测电路中，它们的内阻应尽量大。

6、一含源二端网络，测得其开路电压为100伏，短路电流为10安，则该含源二端网络等效电动势为100伏，等效电阻为10欧姆。

当外接10欧姆的负载电阻时，则负载电流为 5 安培。

7、填写下表：8、填写下表：9、电容器在电路和电器中应用的基本原理是电容器具有储存电荷和通交隔直的特性。

10、不能用电阻串、并联化简的电路叫复杂电路。

11、基尔霍夫第一定律又叫节点电流定律定律，其内容是∑I入=∑I出。

12、基尔霍夫第二定律又叫回路电压定律定律，其内容是∑IR=∑E。

二、判断题：（20%）1、电源电动势等于内、外电压之和。

（√）2、在任何封闭的直流电路中，流入电路的电流等于流出该电路的电流。

（√）3、电路中参考点改变，各点的电位也将改变。

（√）4、应用支路电流法解复杂电路时不一定以支路电流为未知量。

（×）5、电容器的电容量会随着它所带电荷量的多少而发生改变。

（×）6、每一条支路中的元件，只能有一只电阻或一只电阻和一只灯泡。

（×）7、电路中任一回路都可以称为网孔。

（×）8、任何一个二端网络总可以用一个等效电源来代替。

（×）9、任何假定支路电流方向都会带来计算错误。

（×）10、电桥电路是复杂电路，当电桥电路平衡时，是简单电路。

（√）三、选择题：（20%）1、某电路有3个节点和7条支路，则可列出独立的节点电流方程和独立的回路电压方程的个数分别为（ D ）：A：3、4 B：4、3 C：4、7 D：2、52、在下图中，其节点数、支路数、回路数和网孔数分别为（C ）：A：2、5、3、3 B：3、6、4、6 C：2、4、6、3 D：4、6、3、33、某电路的计算结果是: ,3,221AIAI-==它表明（ D ）：A：电流2I与电流1I方向相反B：电流2I大于1I C：电流2I小于1I D：电流2I的实际方向与参考方向相反。

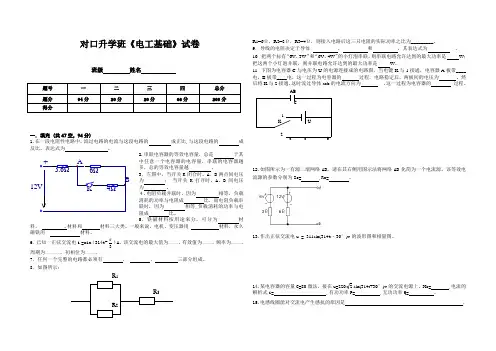

对口升学班《电工基础》试卷班级 姓名一．填充 (共47空，94分) 1.在一段电阻性电路中，流过电路的电流与这段电路的 成正比,与这段电路的 成反比。

表达式为 。

2.串联电容器的等效电容量，总是 于其中任意一个电容器的电容量，串联的电容器越多，总的等效电容量越 。

3．左图中，当开关K 闭合时，A 、B 两点间电压为 ； 当开关K 打开时，A 、B 间电压为 。

４.电阻负载并联时，因为 相等，负载消耗的功率与电阻成 比，而电阻负载串联时，因为 相等,负载消耗的功率与电阻成 比。

5．铁磁材料按用途来分，可分为 材料， .材料和 材料三大类。

一般来说，电机、变压器用 材料，永久磁铁用 材料。

6．已知一正弦交流电i =sin （314t-3）A ，该交流电的最大值为————，有效值为————，频率为————，周期为——————，初相位为————。

7．任何一个完整的电路都必须有 、 、 三部分组成。

8．如图所示：R1=6Ω，R2=3Ω，R3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。

9．导线的电阻决定于导体 、 和 ，其表达式为 。

10. 把两个标有“6V 、3W ”和“6V 、4W ”的小灯泡串联，则串联电路允许达到的最大功率是 W ；把这两个小灯泡并联，则并联电路允许达到的最大功率是 W 。

11. 下图为电容器C 与电压为U 的电源连接成的电路图．当电键K 与1接通，电容器A 板带____电，B 板带____电，这一过程为电容器的 过程．电路稳定后，两板间的电压为 。

然后将K 与2接通，这时流过导体acb 的电流方向为 ，这一过程为电容器的 过程。

12.如图所示为一有源二端网络AB ，请在其右侧用图示法将网络AB 化简为一个电流源。

该等效电流源的参数分别为Is= ,Ro= 。

13.作出正弦交流电u = 311sin(314t ﹣30°)v 的波形图和相量图。

14.某电容器的容量C=80微法，接在u=2202sin(314t+30°)v 的交流电源上，Xc = ,电流的解析式i= ,有功功率P= ,无功功率Q= 。

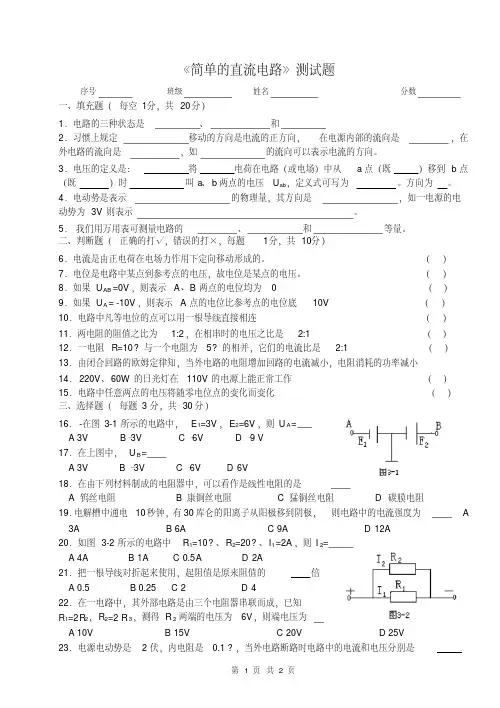

《简单的直流电路》测试题序号班级姓名分数一、填充题（每空1分，共20分）1．电路的三种状态是、和2．习惯上规定移动的方向是电流的正方向，在电源内部的流向是，在外电路的流向是，如的流向可以表示电流的方向。

3．电压的定义是：将电荷在电路（或电场）中从a点（既）移到b点（既）时叫a、b两点的电压U ab，定义式可写为。

方向为。

4．电动势是表示的物理量，其方向是，如一电源的电动势为3V则表示。

5．我们用万用表可测量电路的、和等量。

二、判断题（正确的打√，错误的打×，每题1分，共10分）6．电流是由正电荷在电场力作用下定向移动形成的。

（）7．电位是电路中某点到参考点的电压，故电位是某点的电压。

（）8．如果U AB=0V，则表示A、B两点的电位均为0 （）9．如果U A= -10V，则表示A点的电位比参考点的电位底10V （）10．电路中凡等电位的点可以用一根导线直接相连（）11．两电阻的阻值之比为1:2，在相串时的电压之比是2:1 （）12．一电阻R=10?与一个电阻为5?的相并，它们的电流比是2:1 （）13．由闭合回路的欧姆定律知，当外电路的电阻增加回路的电流减小，电阻消耗的功率减小14．220V、60W的日光灯在110V的电源上能正常工作（）15．电路中任意两点的电压将随零电位点的变化而变化（）三、选择题（每题3分，共30分）16．-在图3-1所示的电路中，E1=3V，E2=6V，则U A=A 3V B–3V C–6V D –9 V17．在上图中，U B=A 3V B–3V C–6V D 6V18．在由下列材料制成的电阻器中，可以看作是线性电阻的是A钨丝电阻B康铜丝电阻C猛铜丝电阻D碳膜电阻19．电解槽中通电10秒钟，有30库仑的阳离子从阳极移到阴极，则电路中的电流强度为A 3A B 6A C 9A D 12A20．如图3-2所示的电路中R1=10?、R2=20?、I1=2A，则I2=A 4AB 1AC 0.5AD 2A21．把一根导线对折起来使用，起阻值是原来阻值的倍A 0.5B 0.25C 2D 422．在一电路中，其外部电路是由三个电阻器串联而成，已知R1=2R2，R2=2 R 3，测得R 2两端的电压为6V，则端电压为A 10VB 15VC 20VD 25V23．电源电动势是2伏，内电阻是0.1 ?，当外电路断路时电路中的电流和电压分别是A 0、2VB 20A、2VC 20A、0D 0、024．一个表头G与电阻R f有关联，表头内阻R g=500 ?灵敏电流I g=5mA，为最大能测得50A 的电流，则R f应与表头联，值为A 串、0.05 ?B 并、0.05 ?C 串、0.01 ?D 并、0.01 ?25．下列方向能表示电流的正方向的是A HCI溶液中的CI-的移动方向B 负电荷移动的方向C 正电荷在电场力作用下移动的方向D 外电路中底电位指向高电位的方向四、不定项选择（每题4分，共20分）26．测量电阻的方法有等A 直接测量法B 比较测量法C 间接测量法D 伏安法27．如图3-3所示的电路图中，E=10V，R1=4，R2=6，则R3所消耗的电功率为最大时R3的值为，Pmax=A 2.4 ?B 4 ?C 6.24WD 3.75W28．在万用表的使用中其说法为正确的是A在测直流电压时红表笔接正极黑表笔接负极B 在测电阻时电阻器不应与电路接通C在测电阻时更换量程时每次都应调零D 在测电压时如量程不对应把表从电路中除去后再更换量程29．并联电阻的特点是A所有并联支路的电压相等 B 并联电阻分担的电流与其电阻值反比C并联电阻所消耗的功率与其电阻值反比D并联电阻的倒数和等于总电阻的倒数30．串联电路的特点是A所有串联支路的电流相等B串联电阻分担的电压与其电阻值正比C串联电阻所消耗的功率与其电阻值正比D所有串联电阻的和等于总电阻五、计算题（31、32题6分，33题8分，共计20分）31．如图3-4所示，开关S闭合时电压表的读数是 2.9V，电流表的读数是0.5A；当S断开时读数是3V，外电路的电阻R2=R3=4 ?。
