第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。
外电路上的电阻称为电阻，内电路上的电阻称为电阻。
2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。
选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。
A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。
A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。
（）2、短路电流很大，要禁止短路现象。
（）3、短路状态下，电源内阻的压降为零。
（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。
3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。
求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。
求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。
电工基础知识试题库一、选择题1、在直流电路中，电流的方向是：A.从正极流向负极B.从负极流向正极C.只在电路内部流动D.只在电路外部流动2、欧姆定律指出，在一个闭合电路中，电压与电流的比值是多少？A.电阻B.电感C.电容D.电动势3、在交流电路中，电流的相位角是指：A.电流与电压的相位差B.电流与电动势的相位差C.电流与电阻的相位差D.电流与电容的相位差二、填空题1、请简述电位差的概念及其在电路中的作用。
2、请说明电阻、电容和电感在交流电路中的各自作用。
3、在一个闭合电路中，电动势的方向是怎样的？4、在电磁感应现象中，楞次定律是如何描述磁场与电流的关系的？三、解答题1、请详细解释一下基尔霍夫定律及其在电路分析中的重要性。
2、请用你的理解说明一下交流电的三要素及其在电力应用中的重要性。
3、请阐述一下电磁感应现象及其在现实生活中的应用。
4、对于一个特定的电阻器，如何通过改变其连接方式来改变其电阻值？请详细解释。
电工基础试题库及参考答案一、选择题1、下列哪个选项不是电阻、电感和电容的共同特性？A.都是电路的基本元件B.都具有能量储存的功能C.在电路中都起到阻断的作用D.都具有与频率有关的特性正确答案：C.在电路中都起到阻断的作用。
2、以下哪个公式是用来计算电容的？A. R = Z * (1/Y)B. XC = 1/ωCC. R = E * (1/σ)D. Z = √((R^2 + X^2))正确答案：B. XC = 1/ωC。
3、在交流电路中，下列哪个物理量不会改变？A.电流B.电压C.电动势D.感抗正确答案：C.电动势。
二、填空题1、______是指在电路中起分压作用的元件，其特点是流过它的电流与电压相位不同。
正确答案：电感。
2、______是指在电路中起电容作用的元件，其特点是它具有存储______的能力。
正确答案：电容，电荷。
3、______是指在电路中起电阻作用的元件，其作用是______和______能量。
电工基础（直流电路）姓名： [填空题] *_________________________________学号： [填空题] *_________________________________11.负载获得最大功率条件是（）。
[单选题] *负载电阻尽可能小负载电阻尽可能大负载电阻与电源内阻相等(正确答案)负载电阻等于两倍的电源内阻59.用万用表100V挡测量电压，该万用表满刻度值为500V，则被测电压实际值应为指针指示值乘以（）。
[单选题] *11/5(正确答案)1/101/10067.碳膜普通电阻的型号应写成（）。
[单选题] *RX10RJ10RH10RT10(正确答案)13.有一电压表其内阻R V=1.8kΩ，现要将它的量程扩大为原来的10倍，则应（）。
[单选题] *用1.8kΩ的电阻与电压表串联用180Ω的电阻与电压表并联用16.2kΩ的电阻与电压表串联(正确答案)用180Ω的电阻与电压表串联1-5.两个电阻 R1和 R2，已知 R1:R2＝1:2，若将它们在电路并联，则两电阻上电流之比 I R1：I R2＝1:2。
[判断题] *对错(正确答案)2-8几个电阻并联后的总电阻值一定小于其中任一电阻阻值 [判断题] *对(正确答案)错2-12电阻串联时，电阻值小的电阻通过的电流大。
[判断题] *对错(正确答案)18.用电压表测得电路端电压为 0，这说明（）。
[单选题] *外电路断路外电路短路(正确答案)外电路上电流比较小电源内阻为 028.电源电动势是 2V，内电阻是0.1Ω，当外电路断路时，电路中的电流是（）；端电压是（）。
[单选题] *20A；2V20A；0V0A；2V(正确答案)0A；0V29.电源电动势是 2V，内电阻是0.1Ω，当外电路短路时，电路中的电流是（）；端电压是（）。
[单选题] *20A；2V20A；0V(正确答案)0A；2V0A；0V2-13在开路状态下，电源的端电压为 0。
电⼯技术基础复习试题第1章直流电路⼀、填空题：1. 任何⼀个完整的电路都必须有、和 3个基本部分组成。
电路的作⽤是对电能进⾏、和；对电信号进⾏、和。
2. 电路有、和三种⼯作状态。
当电路中电流0R U I S 、端电压U ＝0时，此种状态称作，这种情况下电源产⽣的功率全部消耗在 _____上。
3.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
4. 电路图上标⽰的电流、电压⽅向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流⽅向应为⽅向。
⼆、选择题：1. 当元件两端电压与通过元件的电流取关联参考⽅向时，即为假设该元件（）功率；当元件两端电压与通过电流取⾮关联参考⽅向时，即为假设该元件（）功率。
A 、吸收；B 、发出。
2. 当电流源开路时，该电流源内部（）A 、有电流，有功率损耗；B 、⽆电流，⽆功率损耗；C 、有电流，⽆功率损耗。
3. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使⽤时允许流过的最⼤电流为（）A 、50mA ；B 、2.5mA ；C 、250mA 。
三、简答题1. 什么是电流参考⽅向？什么是关联参考⽅向？2.为什么不能使实际电压源短路？四、计算题1. 已知电路如图1.4所⽰，其中E 1=15V ，E 2=65V ，R 1=5Ω，R 2=R 3=10Ω。
试求R 1、R 2和R 3三个电阻上的电压。
2. 试⽤⽀路电流法，求图1.6电路中的电流I 3。
3. 已知电路如图1.10所⽰。
试应⽤叠加原理计算⽀路电流I和电流源的电压U。
教材P25页24、25、28第2章正弦交流电路⼀、填空题：1. 表征正弦交流电振荡幅度的量是它的；表征正弦交流电随时间变化快慢程度的量是；表征正弦交流电起始位置时的量称为它的。
三者称为正弦量的。
2. 在RLC串联电路中，已知电流为5A，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为，该电路为性电路。
电路中吸收的有功功率为，吸收的⽆功功率为。

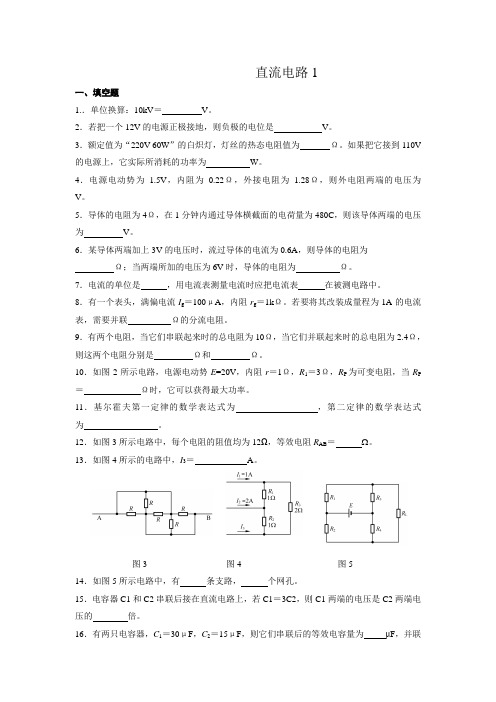

直流电路1一、填空题1.．单位换算：10kV＝V。
2．若把一个12V的电源正极接地，则负极的电位是V。
3．额定值为“220V 60W”的白炽灯，灯丝的热态电阻值为Ω。
如果把它接到110V 的电源上，它实际所消耗的功率为W。
4．电源电动势为 1.5V，内阻为0.22Ω，外接电阻为 1.28Ω，则外电阻两端的电压为V。
5．导体的电阻为4Ω，在1分钟内通过导体横截面的电荷量为480C，则该导体两端的电压为V。
6．某导体两端加上3V的电压时，流过导体的电流为0.6A，则导体的电阻为Ω；当两端所加的电压为6V时，导体的电阻为Ω。
7．电流的单位是，用电流表测量电流时应把电流表在被测电路中。
8．有一个表头，满偏电流I g＝100μA，内阻r g＝1kΩ。
若要将其改装成量程为1A的电流表，需要并联Ω的分流电阻。
9．有两个电阻，当它们串联起来时的总电阻为10Ω，当它们并联起来时的总电阻为2.4Ω，则这两个电阻分别是Ω和Ω。
10．如图2所示电路，电源电动势E=20V，内阻r＝1Ω，R1＝3Ω，R P为可变电阻，当R P ＝Ω时，它可以获得最大功率。
11．基尔霍夫第一定律的数学表达式为，第二定律的数学表达式为。
12．如图3所示电路中，每个电阻的阻值均为12Ω，等效电阻R AB＝ 。
13．如图4所示的电路中，I3＝A。
图3 图4 图514．如图5所示电路中，有条支路，个网孔。
15．电容器C1和C2串联后接在直流电路上，若C1＝3C2，则C1两端的电压是C2两端电压的倍。
16．有两只电容器，C1＝30μF，C2＝15μF，则它们串联后的等效电容量为μF，并联后的等效电容量为 μF 。
17．有一电容为50μF 的电容器，当它不带电时，它的电容是 μF 。
18．将100μF 的电容器充电到10V ，这时电容器储存的电场能是 J 。
19．电容器和电阻器都是构成电路的基本元件，但它们在电路中所起的作用却是不同的。
从能量上来看，电容器是一种 元件，而电阻器则是 元件。
《电工与电子基础》直流部分复习题一、直流电路复习知识点1、电路的组成2、实际电源与理想电源的区别3、电位的概念电压的概念电位与电压（电压降或电位差）的关系电压与电动势的关系4、电压、电流的参考方向的概念关联参考方向与非关联参考方向5、电功率指某元件的电功率P＞0表明该元件是消耗功率P＜0表明该元件是发出功率6、部分电路欧姆定律有源电路欧姆定律全电路欧姆定律7、电路的三种工作状态8、基尔霍夫电流、电流定律9、电阻的串、并联，电阻Y—Δ的等效变换10、电压源、电流源的等效变换11、支路电流法，叠加定理二、练习题（一）填空题1、如题2图电路所示，图（a）的U ab= V，图（b）的E= 。
2、在题4图所示电路中，U ab= V。
3、在题5图电路中，当开关S闭合时U a= V，U c= V，U ab= V；当开关S打开时，U a= V，U c= V，U ab= V。
4、已知题6图中电源E=10V，此电源在电路中吸收功率为30W，则流过此电源的电流I= A，电流实际方向由指向。
5、如题7电路中，已知I=8mA，U1=4V，U2=－2V，U3=－6V，由此可判断方框内元件是发出能量还是吸收能量。
元件1：，元件2：，元件3：。
6、在题8图所示电路中，I4= ，I5= ，E= 。
7、题9图所示电路为一含源支路，I1= ，I2= 。
8、题10图所示电路中，开关S打开，则U ab= 。
9、在题11图所示电路中，U1= ，U2= 。
10、一个量程为200mV，内阻为1KΩ的电压表，则应与该电压表一个阻值为R V= 的电阻。
11、在题14图电路中，开关S打开时R ab= ，开关S闭合时R ab= 。
12、在题15图所示电路中，已知I=9A，I1=3A，R1=4Ω，R3=6Ω，可知支路电阻R2= Ω，总电阻R= Ω。
13、在题1-16图（a）、（b）、（c）电路中，a b间等效电阻为：（a）Rab= Ω；（b）Rab= Ω；（c）Rab= Ω。
第一单元简单直流电路1、电路是由组成的，分别表述出它们的作用：㈠㈡㈢㈣2、电荷的叫做电流，规定移动方向为电流方向，形成电流必须具备两个条件：①②；3、电流大小的定义式为；单位是。
电流是量；电流的大小可以用直接测量。
电流的单位换算关系是：1A= mA= uA。
4、电阻是表示导体对。
金属导体电阻大小是由它的及的性质等因素决定的，它们之间的关系是：R= 。
5、部分电路欧姆定律：I= 。
U和I之间的这种关系是一种因果关系，那么，导体两端的电压是，导体中形成电流是。
利用部分电路欧姆定律可得R=U/I，它表示出性质，而决不能认为R与U成正比。
6、闭合电路（全电路）欧姆定律的表达形式为I= ，或，其中E是反映电源内部物理量，其定义式为E= ，r表示，R表示。
端电压随外电路电阻变化的规律是：电路处于导通状态时，端电压随外电路电阻的增大而，电路处于断路状态时，电路中的电流I= ，电源内阻压降U内= ，这时端电压U= 。
电路处于短路状态时，R=，I=，电源内部压降U内= ，端电压U= 。
7、电流通过用电器时，将电能转化为，电能的计算公式为W= ，电功率表示电流做功的物理量，其计算公式为P= 。
8、焦耳定律是表示电流热效应的规律，那么什么叫电流的热效应？答。
电热Q= ，热功率P热= 。
9、电源的功率是电源内部非静电力搬动电荷做功，将其他形式的能转化成，其转化功率为电源的功率。
其表达式为P= 。
电源的功率在内外电路上的分配关系为：P内= ；P外= ；电源输出功率随外电路电阻的变化规律：当外电路电阻小于电源内阻时，电源输出功率随外电阻的增大而；当外电路电阻大于电源内阻时，电源输出功率随外电阻的增大而，当外电路电阻等于电源内阻时，电源输出功率，且P m= 。
10、串联电路中流过每个电阻的电流，其数学表达式为I=，串联电路两端的总电压等于各个电阻两端电压，其表达式为U= 。
串联电路总电阻等于各电阻，即R= 。
串联电路消耗的总功率等于各电阻消耗的电功率，即P= 。
《电工基础》第一章：直流电路第一部分：直流电路之串、并、混联电路练习题：（一）、填空题1．在串联电路中，等效电阻等于各电阻。
串联的电阻越多，等效电阻越。
2．在串联电路中，流过各电阻的电流，总电压等于各电阻电压，各电阻上电压与其阻值成。
3．利用串联电阻的原理可以扩大电压表的量程。
4．在并联电路中，等效电阻的倒数等于各电阻倒数。
并联的的电阻越多，等效电阻值越。
5．利用并联电阻的原理可以扩大电流表的量程。
6．在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡，灯泡亮的是_____；若将它们并联，灯泡亮的是____。
7．图1_1所示电路中，已知U ab=6V, U=2V, 则R=____Ω。
8．图1_2所示电路中，R=___Ω。
9．图1_3所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。
10．图1_4所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。
11．图1_5所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。
12．图1_6所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。
图1—3 图1—4图1—5 13．图1_7所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。
14．图1_8所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。
15．图1_9所示电路中，有___个Δ联结，有___个Y联结。
16．图1_10所示电路中，R中电流为____。
（二）、选择题1．图1_11所示电路，下面的表达式中正确的是____。
a) U1=-R1U/(R1+R2) b) U2=R2U/(R1+R2) c) U1=R2U/(R1+R2)2．图1_12所示电路，下面的表达式中正确的是____。
2021—2022学年度第二学期电工基础直流电路部分知识模拟试题2（共100分，60分钟）姓名： 班级： 考号：一、选择题（每题2分，共30分）1．如图所示，为使内阻为1Ω、量程为100mA 电流表量程扩大到10A ，可并联一个（ D ）的分流电阻。
A 、99ΩB 、10/99ΩC 、9.9ΩD 、1/99Ω1题图2．若电阻1R <2R ，当它们串联时，以下正确的是（ D ）。
A 、1U >2U ，1P >2PB 、1U >2U ，1P <2PC 、1U <2U ，1P >2PD 、1U <2U ，1P <2P3．若电阻1R >2R ，当它们并联时，以下正确的是（ D ）。
A 、1I >2I ，1P >2PB 、1I <2I ，1P >2PC 、1I >2I ，1P <2PD 、1I <2I ，1P <2P4．两只额定电压相同的电阻串联在适当电压上，则功率较大的电阻（ B ）。
A 、发热量大B 、发热量小C 、与功率较小的电阻发热量相同D 、无法确定5．两只额定功率相同的电阻并联在适当电压上，则电阻较小的电阻（ A ）。
A 、发热量大B 、发热量小C 、与功率较小的电阻发热量相同D 、无法确定6．“40W/220V ”的灯泡和“100W/220V ”的灯泡串联在220V 的电路中，则（ B ）。
A 、两灯正常发光B 、40W 的电灯较亮C 、100W 的电灯较亮D 、40W 的电灯将烧坏7．“40W/110V ”的灯泡和“100W/110V ”的灯泡串联在220V 的电路中，则（ D ）。
A 、两灯正常发光B 、40W 的电灯较亮C 、100W 的电灯较亮D 、40W 的电灯将烧坏8．标有“10Ω/1A ”和“15Ω/0.6A ”的两只电阻并联起来，允许加的最高电压是（ A ）。
A 、9VB 、10VC 、15VD 、25V9．在如图所示电路中，欲使3Ω电阻的电流3I =0，则电动势E 应等于（ B ）。
第二章简单直流电路练习题部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑电工技术基础与技能第二章简单电路练习题班别：高二< ）姓名：学号：成绩：一、是非题(1.5X20>1、当外电路开路时，电源端电压等于零。
< ）2、短路状态下，电源内阻的压降为零。
< ）3、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过的电流比R1中的电流大些。
< ）4、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。
< ）5、通常照明电路中灯开得越多，总的负载电阻就越大。
< ）6、万用表的电压、电流及电阻档的刻度都是均匀的。
< ）7、通常万用表黑表笔所对应的是内电源的正极。
< ）8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。
< ）9、电路中某两点的电位都很高，则这两点间的电压也一定很高。
< ）10、电路中选择的参考点改变了，各点的电位也将改变。
< ）二、选择题<2X20）请将正确的答案填在题后的答题卡中，否则无效。
1、在图2-29所示电路中，E=10V，R0=1Ω，要使Rp获得最大功率，Rp应为( >Ω。
A.0.5B.1C.1.5D.02、在闭合电路中，负载电阻增大，则端电压将( >。
A.减小B.增大C.不变D.不能确定3、将R1>R2>R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是( >。
A. R1B. R2C. R3D.不能确定4、若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是( >。
A. R1B. R2C. R3D.不能确定5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源上，则( >。
A.40W灯较亮B.60W较亮C.两灯亮度相同D.不能确定6、两个电阻R1、R2并联，等效电阻值为( >。
第一、二章简单直流电路[知识点]1．电路及其组成2．电路基本物理量电流、电位、电压、电动势、电阻、电能和电功率的概念3．电阻定律和电阻与温度的关系4．欧姆定律、路端电压与负载电阻的关系5．负载获得最大功率的条件6．电阻的连接分压与分流7．万用电表的基本原理和使用8．电阻的测量伏安法和惠斯通电路9．电路中各点的电位的计算[题库]一、是非题1．当电路处于通路状态时，外电路负载上的电压一定小于电源的电动势。
2．导体的长度和截面积都增大一倍，则该导体的电阻值也将增大一倍。
3．当某电阻两端的电压为10V时，它的阻值为10Ω；而当它两端的电压升至20V，则它的阻值也将升至20Ω。
4．几个电阻并联后的总电阻值一定小于其中任一个电阻的阻值。
5．在电阻分压电路中，电阻值越大，其两端的电压也就越高。
6．在电阻分流电路中，电阻值越大，通过它的电流也就越大。
7．负载获得最大功率的条件是电源的内阻很小，可忽略不计。
8．若选择不同的零电位点时，电路中各点的电位将发生变化，但任意两点间的电压却不会改变。
9．我们规定自负极通过电源内部指向正极的方向为电源电动势的方向。
10．加在用电器上的电压改变了，但它消耗的功率是不会改变的。
11．电路的路端电压与外电路电阻的关系是：随着外电路的电阻值的增加而增大；随着外电路电阻值的减小而减小。
12．110V60W的灯泡在220V的电源上能正常工作。
13．电源电动势的大小由电源本身的性质所决定，与外电路无关。
14．220V60W的灯泡在110V的电源上能正常工作。
15．用电压表测的电路端电压为零，说明外电路断路。
二选择题1．R1和R2为两个串联电阻，已知R1=4R2，若R1上消耗的功率为1W，则R2消耗的功率为A、5WB、20WC、0.25WD、400W2．R1和R2为两个并联电阻，已知R1=2R2，若R2上消耗的功率为1W，则R1消耗的功率为A、2WB、1WC、4WD、0.5W3．有一段导线的电阻为16Ω，把它对折起来作为一条导线使用，其电阻是A、4ΩB、8ΩC、16ΩD、32Ω4．有一段导线电阻是8Ω，将它拉长一倍，那么它的电阻是A、4ΩB、8ΩC、16ΩD、32Ω5．电源电动势是2V，内阻是0.1Ω，当外电路断路时，电路中的电流强度和路端电压分别是A、0，2VB、20A，2VC、20A，0D、0，06．在上题中，当外电路短路时，电路中的电流强度和路端电压分别是A、20A，2VB、20A，0C、0，0D、0，2V7．如图所示，电压表的读数为1.26V，R=1.26Ω，r=0.24Ω，则电源电动势E为A1.4VB1.5VC1.26VD1.3V8．用电压表测量电路的路端电压为零，这说明A、外电路断路B、外电路短路C、电源内阻为零D、外电路上的电流很小9．如图所示，已知R1=R2=R3=12Ω，则AB间的总电阻为A、4ΩB、18ΩC、36ΩD、0Ω10．如图所示，R为一变阻器，电源电动势为E，内阻为r，当（）时电源的输出功率最大A、R最大B、R最小C、R=rD、R=1/2r11．通过一个电阻的电流是5A，经过4分钟时间，通过这电阻的一个截面的电量是A、20CB、50CC、1200CD、2000C12．有两根同种材料的电阻丝，长度值比为1：2；横截面积之比为2：3，则它们的电阻之比是A、1：2B、2：3C、4：5D、3：413．如果在1分钟内导体中通过的电量是120C，那么该导体中的电流强度为A、2AB、1AC、20AD、120A14．一只额定功率为1W，电阻值为100Ω的电阻，允许通过的最大电流是A、100AB、1AC、0.01AD、0.1A15．有三只电阻，阻值均为R，当二只电阻并联后再与另一只电阻串联，其总电阻值为A、RB、3/2RC、2/3RD、3R16．如图所示，当电路中的R1增大时，a、b两点间的电压A、不变B、增大C、减小D、不能确定17．如图所示，电源电动势E1=E2=6V，内阻不计，R1=R2=R3=3Ω，则ab两点间的电压是A、0B、-3VC、6VD、3V18．两个相同的电阻器，并联之后的等效电阻值，与它们串联之后的等效电阻值之比是A、1：4B、4：1C、1：2D、2：1三、填空题1.由、、和组成的闭合回路叫做电路。
2．电荷的移动就形成了电流。
若1分钟内通过某一导线截面的电量是6C，则通过该导线的电流是 A，合 mA，合 uA。
3．一只“220V40W”的灯泡，它的灯丝电阻是。
当它接在110V的电路上，它的实际功率是（假定灯丝电阻不随温度而变化）4．有一划线式电桥如图所示，当滑柄滑到D点时，电流计读数为时，称电桥处于平衡状态。
若这时测得：L1=40cm，L2=60cm，R=10Ω，则Rx= 。
5．把5Ω的电阻R1和10Ω的电阻R2串联接在15V的电路上，则R1消耗的功率是若把R1、R2并连接在另一电路上，若R1消耗的功率10W，则R2消耗的电功率是。
6．表头是万用表进行各种不同测量的公用部分，将表头一个分压电阻即构成一个伏特表；而将表头一个分流电阻，即构成一个安培表。
7．如图所示当S闭合时，Va=Uab= ；当S断开时，Uba= 。
8．有一包括电源和外电路电阻组成的简单闭合电路，当外电阻加倍时，通过的电流减为原来的2/3，那么外电阻与电源内阻之比为。
9．如图所示，如果伏特表读数为10V，安培表读数为0.1A，安培表的电阻为0.2Ω，则待测电阻Rx的值为。
10．填写下表11.在下列的三个电路中,求出所标文字的数值12.如果给负载加上100V电压,则在该负载上就产生2A的电流;如果给该负载加上75V电压,则负载上流过的电流是如果给该负载加上250V电压,则负载上的电流是。
13.在下列电路中,求出A、B两点间的等效电阻14．两个同种材料的电阻丝，长度之比为1：5，横截面积之比2：3，它们的电阻之比为。
将它们串联时，它们的电压之比为，电流强度之比为；将它们并联时，它们的电压之比为电流强度之比。
15．电路处于开路状态时，电路中的电流等于，路端电压等于；电路处于短路状态时，电源内电压等于，路端电压等于。
16．如图所示，M是表，B点接M的接线柱；N是表，D点接N的接线柱。
17．用万用表可测量电流、电压和电阻。
测量电流时应把万用表在被测电路里；测量电压时，应把万用电表和被测部分；测量电阻前或每次更换倍率当时都应调节，并且应将被测电路中的电源。
18．电源端电压与负载电阻的关系是：端电压随负载电阻的增大而。
当外电路断开时，端电压等于。
四、计算题1．如图所示，已知E=30V，内阻不计，R1=240Ω，R2=600，R3=R4=200Ω，求通过电阻R1、R2、R3的电流。
2．如图所示，这是两个量程的伏特计内部电路图。
已知表头内阻Rg=500Ω，允许通过的最大电流Ig=1mA，使用A、B接线柱时，量程是3V；使用A、C 接线柱时，量程是15V，求分压电阻R1和R2的阻值。
3．如图所示，S闭合时，伏特表读数是2.9V，安培表读数是0.5A；当S断开时，伏特表读数是3V，已知R2=R3=4Ω，求：1、电源的电动势和内电阻2、外电路上的电阻R14.如图所示，已知E=30V，内阻不计，R1=10Ω，R2=R3=40Ω，求：1、S断开时，AB间的电压，R1上消耗的功率2、S闭合时，AB间的电压，R2上的电流5．如图所示，已知E=6V，r=2Ω，R1=R2=R3=4Ω，求：1、S断开时，通过R1、R2、R3的电流2、S闭合时，R1、R2、R3两端的电压6．有一条康铜丝，横截面积为0.1mm2，长度为1.22m，在它的两端加0.6V的电压时，通过它的电流正好是0.1A，求这种康铜丝的电阻率。
7．一电源的电动势为1.5V，内电阻为0.1Ω，外电路上的电阻为1.4Ω，求电路中的电流强度和路端电压。
8．如图所示，当S闭合时，伏特表上的读数为20V；S断开时，伏特表上的读数为22V，如果R=10Ω，求电源的电动势和内电阻。
9．如图所示，已知E=12V，r=1Ω，R1=1Ω，R2=R3=4Ω，求：1、S断开时，电压表的读数2、S闭合时，电压表的读数10．已知某电源的电动势E=1.65V，在电源两端接上一个R=5Ω的电阻，实测得电阻中的电流I=300mA，求电阻两端的电压和电源的内阻11．两个电阻并联，其中R1=200Ω，通过R1的电流I1=0.2A，通过整个并联电路的电流I=0.8A，求R2和通过R2的电流I2。
12．如图所示，已知E=10V，r=0.1Ω，R=9.9Ω，求开关在1、2、3三种不同位置时，电流表和电压表的读数各为多大。
13．铜导线长100m，横截面积为0.1mm2，试求该导线在50℃时的电阻值。
14．试求阻值为2KΩ，额定功率为1/4W的电阻器所允许的工作电流和电压。
15．两个电阻并联，其中R1=200Ω，通过R1的电流I1=0.2A，通过整个并联电路的电流I=0.8A，求R2和通过R2的电流I2。
16．有一个电流表，内阻为100Ω，满偏电流为3mA，要把它改装成量程为6V 的电压表，需串联多大的分压电阻？要把它改装成量程为3A的电流表，需并联多大的分流电阻？。
