Creo高级配置手册

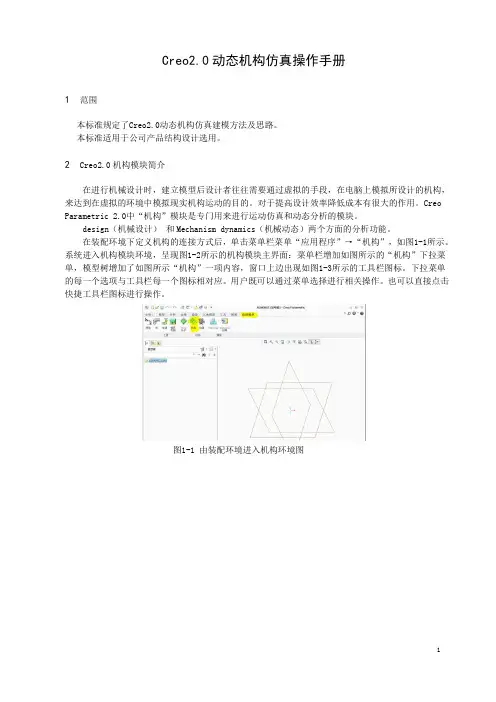

1 Creo2.0动态机构仿真操作手册

1 范围

本标准规定了Creo2.0动态机构仿真建模方法及思路。

本标准适用于公司产品结构设计选用。

2 Creo2.0机构模块简介

在进行机械设计时，建立模型后设计者往往需要通过虚拟的手段，在电脑上模拟所设计的机构，

来达到在虚拟的环境中模拟现实机构运动的目的。对于提高设计效率降低成本有很大的作用。Creo

Parametric 2.0中“机构”模块是专门用来进行运动仿真和动态分析的模块。

design（机械设计） 和Mechanism dynamics（机械动态）两个方面的分析功能。

在装配环境下定义机构的连接方式后，单击菜单栏菜单“应用程序”→“机构”，如图1-1所示。

系统进入机构模块环境，呈现图1-2所示的机构模块主界面：菜单栏增加如图所示的“机构”下拉菜

单，模型树增加了如图所示“机构”一项内容，窗口上边出现如图1-3所示的工具栏图标。下拉菜单

的每一个选项与工具栏每一个图标相对应。用户既可以通过菜单选择进行相关操作。也可以直接点击

快捷工具栏图标进行操作。

图1-1 由装配环境进入机构环境图

图1-2 机构模块下的主界面图

图1-3 机构菜单

图1-4 模型树菜单

如图 1-4所示的“机构树”工具栏图标和图1-3中下拉菜单各选项功能解释如下：

连接轴设置：打开“连接轴设置”对话框，使用此对话框可定义零参照、再生值以及连接轴的限制

设置。

3 凸轮：打开“凸轮从动机构连接”对话框，使用此对话框可创建新的凸轮从动机构，也可编

辑或删除现有的凸轮从动机构。

3D 接触：打开“3D接触从动机构连接”对话框，使用此对话框可创建新的3D接触

从动机构，也可编辑或删除现有的3D接触从动机构。

齿轮：打开“齿轮副”对话框，使用此对话框可创建新的齿轮副，也可编辑、移除、复制现

有的齿轮副。

伺服电动机：打开“伺服电动机”对话框，使用此对话框可定义伺服电动机，也可编辑、移

除或复制现有的伺服电动机。

欧阳美创编 2021.01.01 欧阳美创编 2021.01.01

欧阳美创编 2021.01.01 欧阳美创编 2021.01.01 Creo2.0动态机构仿真操作手册

1

时间：2021.01.01 创作：欧阳美

2 范围

本标准规定了Creo2.0动态机构仿真建模方法及思路。

本标准适用于公司产品结构设计选用。

3 Creo2.0机构模块简介

在进行机械设计时，建立模型后设计者往往需要通过虚拟的手段，在电脑上模拟所设计的机构，来达到在虚拟的环境中模拟现实机构运动的目的。对于提高设计效率降低成本有很大的作用。Creo Parametric 2.0中“机构”模块是专门用来进行运动仿真和动态分析的模块。

design（机械设计） 和Mechanism dynamics（机械动态）两个方面的分析功能。

在装配环境下定义机构的连接方式后，单击菜单栏菜单“应用程序”→“机构”，如图1-1所示。系统进入机构模块环境，呈现图1-2所示的机构模块主界面：菜单栏增加如图所示的“机构”下拉菜单，模型树增加了如图所示“机构”一项内容，窗口上边出现如图1-3所示的工具栏图标。下拉菜单的每一个选项与工具栏每一个图标相对应。用户既可以通过菜单选择进行相关操作。也可以直接点击快捷工具栏图标进行操作。

图1-1 由装配环境进入机构环境图

图1-2 机构模块下的主界面图

图1-3 机构菜单

图1-4 模型树菜单

如图 1-4所示的“机构树”工具栏图标和图1-3中下拉菜单各选项功能解释如下： 欧阳美创编 2021.01.01 欧阳美创编 2021.01.01

欧阳美创编 2021.01.01 欧阳美创编 2021.01.01 连接轴设置：打开“连接轴设置”对话框，使用此对话框可定义零参照、再生值以及连接轴的限制设置。

Creo184 第5章 尺寸与绘图注释

5.1 尺寸的创建和编辑

视图添加完成之后，接下来的工作就是添加尺寸注释等。创建或者显示绘图尺寸的方

法有多种，无论在零件模式还是在装配模式下都可以使用“显示/拭除”尺寸工具创建。另

外，利用下拉菜单插入>尺寸>新参考>可以直接创建工程图尺寸，在模型树中选择任意一

个特征，在其鼠标右键菜单中，也可以显示特征尺寸或某个视图的所有尺寸。

5.1.1 创建或者显示绘图尺寸

创建尺寸的办法方法极多，利用模型树显示尺寸最为方便、快捷，这也是Creo工程图

的优势所在。Ribbon界面中，“注释面板”的“显示/拭除”工具中，有更多的选项和控制

方式。除此之外，还可以进行手动创建尺寸。手动创建尺寸仅仅作为辅助，有的时候由于

实体建模时，草图创建并不规范，因此手动创建尺寸也有其优势。

如图所示的一个零件，显示其尺寸有三种办法：

图5-1. 注释创建实例 Creo185 5.1.1.1 按特征显示

新建绘图>调入视图>模型树栏>左键单击需要显示特征的尺寸>显示模型注释>弹出

显示模型注释对话框>上面的选项卡切换并勾选其所属内容，这样就会显示出该特征对应

的尺寸、公差等信息，如图：

图5-2. 显示模型注释 Creo

186 图5-3. 显示尺寸以及中心线注释

当然，这是分步显示零件注释的方式。在Creo中，将尺寸和注释全部通称为注释，因

此本章的合并也是基于此原因。

5.1.1.2 面板显示

注释选项卡>

显示模型属性按钮>，这样同样进入了显示注释的对话框，读者可

以选择要标注的特征，通过切换该对话框中的选项，比如尺寸，几何公差，基准线，中心

线等等，进行注释显示，这个方法和第一种方法有点相似，但是这一块Creo已经非常智能

化了。

5.1.1.3 手动标注

还有一种方法就是手动标注了，注释选项卡>注释功能版中，找到尺寸的按钮

，读者可以通过该按钮进行手动标注，其实施方法为：

单击尺寸按钮>弹出菜单>选择需要的选项（菜单中有图元上，中心，求交等等，一般

Creo是一款由PTC公司开发的3D建模软件，它具有一些高级用法，可以帮助用户更高效地进行建模和设计。以下是一些Creo的高级用法：

参数化建模：Creo的参数化建模功能可以帮助用户快速创建和修改模型。通过使用参数，用户可以轻松地控制模型的大小、形状和位置。此外，Creo还提供了基于约束的建模方法，如对齐、相切、共线等，可以大大简化建模过程。

组件设计：Creo的组件设计功能可以帮助用户创建复杂的装配体。通过使用组件模块，用户可以创建、修改和组织装配体中的各个组件。此外，Creo还提供了各种工具和技术，如自顶向下设计和装配克隆，可以大大提高组件设计的效率和准确性。

曲面设计：Creo的曲面设计功能可以帮助用户创建高质量的曲面。通过使用高级曲面模块，用户可以创建自由曲面、混合曲面和网格曲面等各种类型的曲面。此外，Creo还提供了各种工具和技术，如曲面分析、曲面修复和曲面复制，可以大大提高曲面设计的效率和准确性。

渲染和可视化：Creo的渲染和可视化功能可以帮助用户创建高质量的渲染图像和动画。通过使用渲染模块，用户可以设置光照、材质和纹理等参数，以获得逼真的渲染效果。此外，Creo还提供了各种工具和技术，如相机视图、透明化和阴影，可以大大提高渲染图像的可视化效果。

程序化建模：Creo的程序化建模功能可以帮助用户通过编程方式自动化建模过程。通过使用Python或C++等编程语言，用户可以编写脚本程序来实现复杂的建模任务。这可以帮助用户提高建模效率，减少重复性劳动。

总之，Creo是一款功能强大的3D建模软件，具有许多高级用法。通过深入学习和掌握这些高级用法，用户可以提高建模效率和质量，更好地实现产品设计目标。
