1 / 35 1 引言 汽车制动系的概述
制动系的功用是使汽车以适当的减速度降速行驶直至停车，在下坡行驶时使汽车保持适当的稳定车速，使汽车可靠地停在原地或坡道上。
制动系至少有行车制动装置和驻车制动装置。前者用来保证第一项功能和在不长的坡道上行驶时保证第二项功能，而后者则用来保证第三项功能。
除此之外，有些汽车还设有应急制动和辅助制动装置。
应急制动装置利用机械力源(如强力压缩弹簧)进行制动。在某些采用动力制动或伺服制动的汽车上，一旦发生蓄压装置压力过低等故障时，可用应急制动装置实现汽车制动。同时，在人力控制下它还能兼作驻车制动用。
辅助制动装置可实现汽车下长坡时持续地减速或保持稳定的车速，并减轻或者解除行车制动装置的负荷。
行车制动装置和驻车制动装置，都由制动器和制动驱动机构两部分组成。防止制动时车轮被抱死，有利于提高汽车在制动过程中的方向稳定性和转向操纵能力，缩短制动距离，所以近年来制动防抱死系统(ABS)在汽车上得到很快的发展和应用。此外，含有石棉的摩擦材料，因存在石棉有致癌公害问题已被逐渐淘汰，取而代之的是各种无石棉型材料并相继研制成功[1]。
1.1汽车制动系统的分类
(1) 按制动系统的作用
制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。
(2)按制动操纵能源
制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成
・设计・计算・研究・

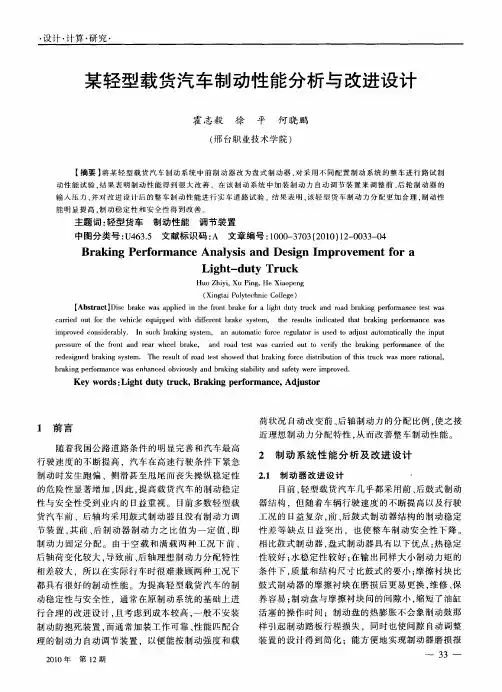

某轻型载货汽车制动性能分析与改进设计
