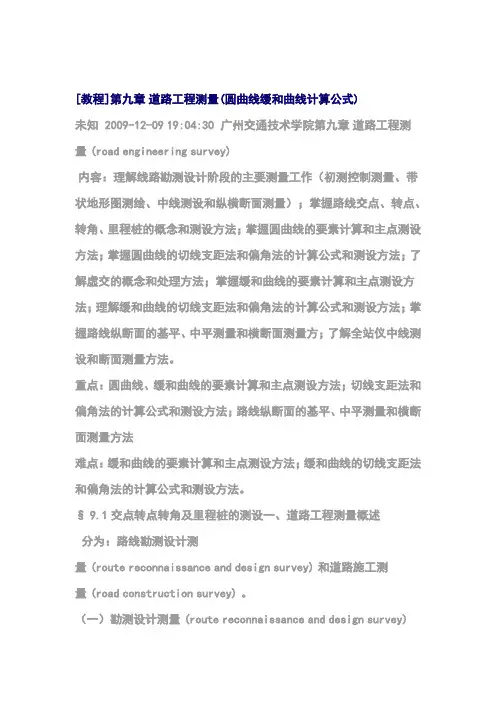

[教程]第九章道路工程测量(圆曲线缓和曲线计算公式) 未知2009-12-0919:04:30广州交通技术学院第九章道路工程测量(road engineering survey)内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。

重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。

§9.1交点转点转角及里程桩的测设一、道路工程测量概述分为：路线勘测设计测量(route reconnaissance and design survey)和道路施工测量(road construction survey)。

（一）勘测设计测量(route reconnaissance and design survey)分为：初测(preliminary survey)和定测(location survey)1、初测内容：控制测量(control survey)、测带状地形图(topographical map of a zone)和纵断面图(profile)、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。

2、定测内容：在选定设计方案的路线上进行路线中线测量(center line survey)、测纵断面图(profile)、横断面图(cross-section profile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。

2、定测内容：在选定设计方案的路线上进行路线中线测量(center line survey)、测纵断面图(profile)、横断面图(cross-section profile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。
（二）道路施工测量(road construction survey)
按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。
本章主要论述中线测量和纵、横断面测量。
二、中线测量(center line survey)
1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成。
2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。即测设直线上、圆曲线上或缓和曲线上中桩。
1、曲线要素的计算
若已知：转角α及半径R，则：
切线长： ；
曲线长：
外距： ；
切曲差：
2、主点的测设
（1）主点里程的计算
ZY里程=JD里程-T；YZ里程=ZY里程+L
QZ里程=YZ里程-L/2；JD里程=QZ里程+D/2（用于校核）
（2）测设步骤：
1）JDi架仪，照准JDi-1，量取T，得ZY点；照准JDi+1，量取T，得YZ点。
重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法
难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。
§9.1交点转点转角及里程桩的测设
一、道路工程测量概述
分为：路线勘测设计测量(route reconnaissance and design survey)和道路施工测量(road construction survey)。

圆曲线切线长公式
在几何学中，圆曲线的切线长是曲线在某一点的切线长度。

在道路设计和施工等许多领域，圆曲线切线长是一个重要的参数。

本文将介绍圆曲线切线长的计算公式。

首先，我们需要知道圆曲线的半径R和圆心角θ。

圆心角通常用弧度表示，它描述了曲线偏离直线的程度。

圆曲线切线长的计算公式为：T=R×θ
其中T为圆曲线切线长，R为圆曲线半径，θ为圆心角（弧度）。

这个公式简单明了，易于理解和应用。

为了更好地理解这个公式，我们可以看一个具体的例子。

假设一条道路转弯处的圆曲线半径为30米，圆心角为60度（弧度），那么圆曲线切线长就是：T=30×(60/180)π=10π≈31.4米
这个结果告诉我们，在这个转弯处，道路的直线部分应该至少有31.4米的长度，才能平滑地过渡到圆曲线上。

在实际应用中，圆曲线切线长的计算还需要考虑其他因素，如道路宽度、车辆速度、交通流量等。

因此，在设计道路时，我们需要根据实际情况对圆曲线切线长进行精细化计算，以确保道路的安全性和舒适性。

总之，圆曲线切线长的计算公式是T=R×θ，其中T为圆曲线切线长，R为圆曲线半径，θ为圆心角（弧度）。

这个公式简单实用，是道路设计中的重要工具。

关于公路测量圆曲线、缓和曲线（完整缓和曲线和非完整缓和曲线）的计算示例新浪微博：爱疯记录仪例：某道路桥梁中，A匝道线路。

已知交点桩号及坐标：SP，K9+000（2957714.490，485768.924）；JD1，K9+154.745（2957811.298，485889.647）；EP，K9+408.993（2957786.391，486158.713）。

SP—JD1方位角：51°16′25″；转角：右44°00′54.06″；JD1—EP方位角：95°17′20″。

由图纸上“A匝道直线、曲线及转角表”得知：K9+000—K9+116.282处于第一段圆曲线上，半径为385.75m；K9+116.282—K9+151.282处于第一段缓和曲线上，K9+151.282的半径为300m，缓和曲线要素A1=217.335，Ls1=35m；K9+151.282—K9+216.134处于第二段圆曲线上，半径为300m；K9+216.134—K9+251.134处于第二段缓和曲线上，K9+251.134的半径为1979.5，缓和曲线要素A2=111.245，Ls2=35m；K9+251.134—K9+408.933处于第三段圆曲线上，半径为1979.5m。

求：K9+130、K9+200、K9+230、K9+300的中桩坐标，切线方位角，左5米边桩的坐标，右10米边桩的坐标。

解：首先，我们知道要求一个未知点的坐标，必须知道起算点坐标，起算点至未知点的方位角，起算点至未知点的直线距离，然后利用坐标正算的计算公式，就可以直接求出未知点的坐标。

那么，关于圆曲线和缓和曲线（包括完整缓和曲线和非完整缓和曲线）的计算，我们需要知道如何求出起算点至圆曲线或缓和曲线上某点的方位角和直线距离。

下面，先列出关于圆曲线和缓和曲线中角度和距离计算的相关公式。

附：A匝道直线、曲线及转角表。

】下载地址：/view/f0677e38cdbff121dd36a32d7375a417866fc18f1 / 102 / 10y 轴。
