电 流 互 感 器 试 验 报 告

一、工程概况：

安装位置： 110kV 电铁线

试验日期： 2006年10月29日

试验人员：

二、铭牌数据：

A相编号：06L05304-17 B相编号：06L05304-19 C相编号：06L05304-11

产品型号：LB6-110W2 额定电压：110 kV 额定频率：50HZ

出线端子 1S1-1S2 2S1-2S2 3S1-3S3 4S1-4S3 3S1-3S2 4S1-4S2

电流比（A） 2x 750/5 2x 300/5

额定输出（VA） 60 50 50 30 30

准确级 10P20 0.5 0.2S 0.5 0.2S

大连第一互感器有限责任公司 2006年7月

三、试验数据

1、绝缘电阻：（MΩ）

试验设备：2500V兆欧表

t= 20°C s= 67 ％

相别 一次对二次及地 二次之间 二次对地 末屏对二次及地

A 2500 2500 2500

2500

B 2500 2500 2500 2500

C 2500 2500 2500 2500

规程标准：末屏对二次及地的绝缘电阻不宜小于1000 MΩ。

结论：合格

2、极性检查：

一次 二次

端子 A B C

P1 S1 减 减 减

结论：合格

3、介损及电容量测试：

试验设备：上海思创HV9001型介损测试仪

t= 20°C s= 67 ％

相别 tgδ％出厂值 tgδ％测量值 CX出厂值 (pF) CX测量值(pF) 误差（%）

A 0.26 0.33 855.7 854.3 -0.16

B 0.25 0.30 817.6 815.8 -0.22

C 0.26 0.27 848.0 847.1 -0.10

规程标准：油纸电容式63—220kV， tgδ（％）不应大于 1.0。

220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内

结论：合格

4、变比试验： 相别 端子标志 标准变比（A） 实测变比（A）

A 1S11S2 2x 750/5 300/1

2S12S2 2x 750/5 300/1

3S13S2 2x 300/5 300/2.5

3S13S3 2x 750/5 300/1

4S14S2 2x 300/5 300/2.5

4S14S3 2x 750/5 300/1

B 1S11S2 2x 750/5 300/1

2S12S2 2x 750/5 300/1

3S13S2 2x 300/5 300/2.5

3S13S3 2x 750/5 300/1

4S14S2 2x 300/5 300/2.5

4S14S3 2x 750/5 300/1

C 1S11S2 2x 750/5 300/1

2S12S2 2x 750/5 300/1

3S13S2 2x 300/5 300/2.5

3S13S3 2x 750/5 300/1

4S14S2 2x 300/5 300/2.5

4S14S3 2x 750/5 300/1

结论：合格

5、励磁特性试验：

相别 U(V)

I(A) 180 250 300 325 330 335 340 345

A 1S11S2 0.04 0.08 0.19 0.67 0.99 1.37 2.28 4.14

2S12S2 0.03 0.06 0.14 0.39 0.49 0.67 0.99 1.50

B 1S11S2 0.04 0.07 0.19 0.59 0.83 1.35 2.08 4.17

2S12S2 0.03 0.05 0.14 0.51 0.68 1.04 1.6 2.94

C 1S11S2 0.03 0.07 0.19 0.61 0.92 1.41 2.37 4.07

2S12S2 0.04 0.07 0.16 0.4 0.55 0.8 1.18 1.83

结论：合格

6、二次绕组工频耐压试验：

对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。

结论：合格

电 流 互 感 器 试 验 报 告

一、工程概况：

安装位置： 110kV 大英线

试验日期： 2006年10月29日

试验人员：

二、铭牌数据：

A相编号：06L05304-2 B相编号：06L05304-10 C相编号：06L05304-12

产品型号：LB6-110W2 额定电压：110 kV 额定频率：50HZ

出线端子 1S1-1S2 2S1-2S2 3S1-3S3 4S1-4S3 3S1-3S2 4S1-4S2

电流比（A） 2x 750/5 2x 300/5

额定输出（VA） 60 50 50 30 30

准确级 10P20 0.5 0.2S 0.5 0.2S

大连第一互感器有限责任公司 2006年7月

三、试验数据

1、绝缘电阻：（MΩ）

试验设备：2500V兆欧表

t= 20°C s= 67 ％

相别 一次对二次及地 二次之间 二次对地 末屏对二次及地

A 2500 2500 2500

2500

B 2500 2500 2500 2500

C 2500 2500 2500 2500

规程标准：末屏对二次及地的绝缘电阻不宜小于1000 MΩ。

结论：合格

2、极性检查：

一次 二次

端子 A B C

P1 S1 减 减 减

结论：合格

3、介损及电容量测试：

试验设备：上海思创HV9001型介损测试仪

t= 20°C s= 67 ％

相别 tgδ％出厂值 tgδ％测量值 CX出厂值 (pF) CX测量值(pF) 误差（%）

A 0.25 0.29 849.9 846.6 -0.39

B 0.26 0.30 849.6 847.4 -0.26

C 0.26 0.29 860.5 858.7 -0.21

规程标准：油纸电容式63—220kV， tgδ（％）不应大于 1.0。

220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内

结论：合格

4、变比试验： 相别 端子标志 标准变比（A） 实测变比（A）

A 1S11S2 2x 750/5 300/1

2S12S2 2x 750/5 300/1

3S13S2 2x 300/5 300/2.5

3S13S3 2x 750/5 300/1

4S14S2 2x 300/5 300/2.5

4S14S3 2x 750/5 300/1

B 1S11S2 2x 750/5 300/1

2S12S2 2x 750/5 300/1

3S13S2 2x 300/5 300/2.5

3S13S3 2x 750/5 300/1

4S14S2 2x 300/5 300/2.5

4S14S3 2x 750/5 300/1

C 1S11S2 2x 750/5 300/1

2S12S2 2x 750/5 300/1

3S13S2 2x 300/5 300/2.5

3S13S3 2x 750/5 300/1

4S14S2 2x 300/5 300/2.5

4S14S3 2x 750/5 300/1

结论：合格

5、励磁特性试验：

相别 U(V)

I(A) 180 250 300 325 330 335 340 345

A 1S11S2 0.04 0.09 0.19 0.50 0.68 0.89 1.31 2.09

2S12S2 0.03 0.06 0.14 0.44 0.65 0.93 1.61 2.88

B 1S11S2 0.04 0.10 0.23 0.75 1.08 1.67 3.12 6.20

2S12S2 0.03 0.06 0.16 0.54 0.79 1.22 1.96 3.13

C 1S11S2 0.03 0.05 0.12 0.33 0.41 0.62 0.94 1.55

2S12S2 0.04 0.07 0.19 0.61 0.81 1.19 1.75 2.67

结论：合格

6、二次绕组工频耐压试验：

对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。

结论：合格

电 流 互 感 器 试 验 报 告

一、工程概况：

安装位置： 110kV 回马线

试验日期： 2006年10月29日

试验人员：

二、铭牌数据：

A相编号：06L05304-16 B相编号：06L05304-13 C相编号：06L05304-14

产品型号：LB6-110W2 额定电压：110 kV 额定频率：50HZ

出线端子 1S1-1S2 2S1-2S2 3S1-3S3 4S1-4S3 3S1-3S2 4S1-4S2

电流比（A） 2x 750/5 2x 300/5

额定输出（VA） 60 50 50 30 30

准确级 10P20 0.5 0.2S 0.5 0.2S

大连第一互感器有限责任公司 2006年7月

三、试验数据

1、绝缘电阻：（MΩ）

试验设备：2500V兆欧表

t= 20°C s= 67 ％

相别 一次对二次及地 二次之间 二次对地 末屏对二次及地

A 2500 2500 2500

2500

B 2500 2500 2500 2500

C 2500 2500 2500 2500

规程标准：末屏对二次及地的绝缘电阻不宜小于1000 MΩ。

结论：合格

2、极性检查：

一次 二次

端子 A B C

P1 S1 减 减 减

结论：合格

3、介损及电容量测试：

试验设备：上海思创HV9001型介损测试仪

t= 20°C s= 67 ％

合集下载

互感电路实验报告结论

互感电路实验报告结论

1 8 竭诚为您提供优质文档/双击可除

互感电路实验报告结论

篇一：互感器实验报告

综合性、设计性实验报告

实验项目名称所属课程名称工厂供电

实验日期20XX年10月31日

班级电气11-14班

学号05姓名刘吉希

成绩

电气与控制工程学院实验室

一、实验目的

了解电流互感器与电压互感器的接线方法。

二﹑原理说明

互感器（transformer）是电流互感器与电压互感器的统称。从基本结构和工作原理来说，互

感器就是一种特殊变压器。电流互感器

2 8 （currenttransformer，缩写为cT，文字符号为TA），是一种变换电流的互感器，其二次侧额定电流一般为5A。电压互感器（voltagetransformer，缩写为pT，文字符号为TV），是一种变换电压的互感器，其二次侧额定电压一般为100V。（一）互感器的功能主要是：（1）用来使仪表、继电器等二次设备与主电路（一次电路）绝缘这既可避免主电路的高电压直接引入仪表、继电器等二次设备，有可防止仪表、继电器等二次设备的故障影响主回路，提高一、二次电路的安全性和可靠性，并有利于人身安全。（2）用来扩大仪表、继电器等二次设备的应用范围通过采用不同变比的电流互感器，用一只5A量程的电流表就可以测量任意大的电流。同样，通过采用不同变压比的电压互感器，用一只100V量程的电压表就可以测量任意高的电压。而且由于采用互感器，可使二次仪表、继电器等设备的规格统一，有利于这些设备的批量生产。

（二）互感器的结构和接线方案

电流互感器的基本结构和接线电流互感器的基本结构原理如图3-2-1-1所示。它的结构特点是：其一次绕组匝数很少，有的型式电流互感器还没有一次绕组，而是利用穿过其铁心的一次电路作为一次绕组，且一次绕组

导体相当粗，而二次绕组匝数很多，导体很细。工作时，一次绕组串联在一次电路中，而二次绕组则与仪表、继电器

电流互感器出厂试验报告1

电流互感器出厂试验报告1

电流互感器使用方法

电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为

系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为

模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重

要设备。

电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，

使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。一般电表

承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等

比例缩小——就是所谓的变比。一般来说电流互感器中间的大的孔是穿过主回路

线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。

电流互感器在使用中应注意事项：

1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开

关。这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，

电流互感器相当于一台升压变压器。

2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、

外壳做可靠接地。以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。

3、电流互感器安装时，应考虑精度等级。精度高的接测量仪表，精度低的用于

保护。选择时应予注意。

4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或

P1、P2），一次侧电流由L1流入，由L2流出。而二次侧的端子为K1、K2（或

S1、S2）即二次侧的端子由K1流出，由K2流入。L1与K1，L2与K2为同极

性（同名端），不得弄错，否则若接电度表的话，电度表将反转。

5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。而使用LMZ型（穿

心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。注

意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。

6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误

电流互感器检测报告

电流互感器检测报告

编号：DY-GY-01-CF-0101

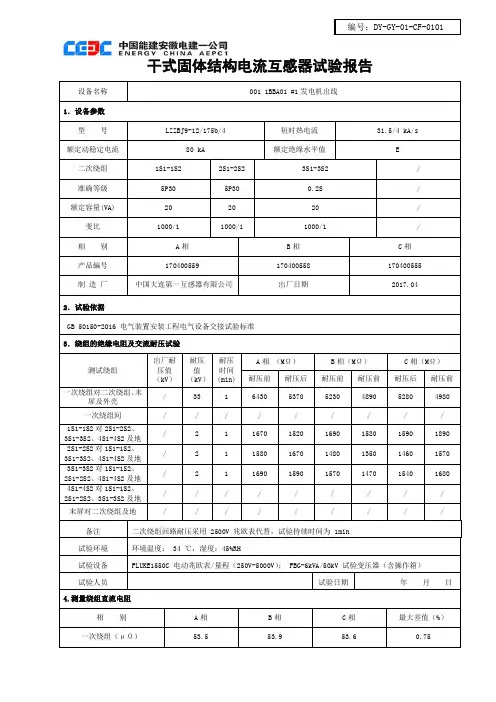

干式固体结构电流互感器试验报告

设备名称 001 1BBA01 #1发电机出线

1．设备参数

型 号 LZZBJ9-12/175b/4 短时热电流 31.5/4 kA/s

额定动稳定电流 80 kA 额定绝缘水平值 E

二次绕组 1S1-1S2 2S1-2S2 3S1-3S2 /

准确等级 5P30 5P30 0.2S /

额定容量(VA) 20 20 20 /

变比 1000/1 1000/1 1000/1 /

相 别 A相 B相 C相

产品编号 170400559 170400558 170400555

制 造 厂 中国大连第一互感器有限公司 出厂日期 2017.04

2．试验依据

GB 50150-2016 电气装置安装工程电气设备交接试验标准

3．绕组的绝缘电阻及交流耐压试验

测试绕组 出厂耐压值（kV） 耐压值（kV） 耐压时间(min) A相 （MΩ） B相（MΩ） C相（MΩ）

耐压前 耐压后 耐压前 耐压前 耐压后 耐压前

一次绕组对二次绕组、末屏及外壳 / 33 1 6430 5370 5230 4890 5280 4980

一次绕组间 / / / / / / / / /

1S1-1S2对2S1-2S2、3S1-3S2、4S1-4S2及地 / 2 1 1670 1520 1690 1580 1590 1890

2S1-2S2对1S1-1S2、3S1-3S2、4S1-4S2及地 / 2 1 1580 1670 1480 1350 1460 1570

3S1-3S2对1S1-1S2、2S1-2S2、4S1-4S2及地 / 2 1 1690 1590 1570 1470 1540 1680

4S1-4S2对1S1-1S2、2S1-2S2、3S1-3S2及地 / / / / / / / / /

末屏对二次绕组及地 / / / / / / / / /

10kV电气试验报告

10kV电气试验报告

110kV城北变电站实验报告

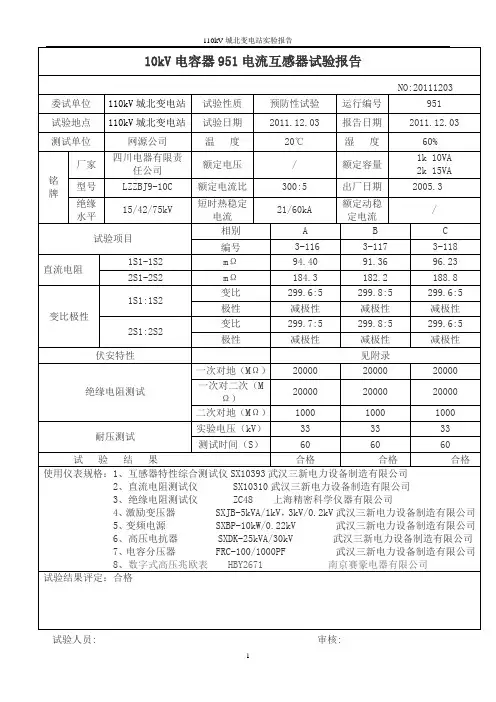

1 10kV电容器951电流互感器试验报告
