超声波焊接机的操作规程
一、准备工作：
1、检查超声波塑料焊接机电源，一切正常才能投入使用。
2、检查所需之超声波塑焊机模具（焊头）和增幅器之间接触面上是否有氧化物，并清理干净。
二、超声波模具（焊头）的安装：
1、松开活动架盖子上面的螺丝，取出换能器套件；
2、把所需的超声波模具（焊头）装在换能器套件之增幅器上；3、把换能器套件放回活动架内（并合上盖子），摆正超声波模具（焊头）方向后（选择便于工作的方向），锁紧活动架盖子上面的螺丝，当然要事先将机架调至安全的高度（超声波模具下落行程限位高于台面物品）；
三、超声波焊接机模具（焊头）固有频率与超声波机输出频率匹配检
测：
超声波焊接机模具（焊头）在悬空状态下，短暂按动（点动）超声波测试开关释放超声波，与此同时逐步调动频率调谐旋钮，直至找到指针摆动幅度为最小的位臵（即调谐最佳位臵）。注意：通常在指针的摆动幅度不超过2的情况下，应避开调谐旋钮转动范围之两端极限为宜。
四、超声波塑胶焊接机机架高度调节：
1、将气压调至高于1.5公斤压力（20PS）位臵；
2、按动一次超声波模具下落开关，自锁（焊头下落指示灯亮）的位臵；此时超声波模具（焊头）下落状态 3、将塑焊机底模（先把塑料件放入底模内）放到超声波模具（焊头）下方之工作台上，松开锁紧机架的手柄；
4、摇动机高度调节手轮，使超声波模具（焊头）与塑料件之顶面吻合抵触；锁紧机架，并且用夹板固定底模。
5、将下落行程调节（限位）螺杆拎退1~2毫米，并用螺母锁紧螺杆。6、再按动一次超声波模具下落开关，取消自锁（焊头下落指示灯熄灭）的位臵。此时超声波模具（焊头）回复至悬空状态
五、时间参数的设定：
要领:触发要提前;焊接不要拖延;冷却尽量短，初步选定焊接时间[约为0.3秒]和保持压力(冷却)时间[为0秒---慢凝塑胶料例外]。
1、发时间的设定:
应根据超声波模具（焊头）下落的行程和速度来决定具体时间，目的是使超声波模具（焊头）下落时，碰到塑胶件时的前一瞬间发出超声波。2、接时间的设定：
第 1 页 共 4 页 超声波焊接机安全操作指引范本
第一章 总则
第一条 为了保护操作人员的人身安全和设备的正常运行，确保超声波焊接机的安全操作，制定本安全操作指引。
第二条 本指引适用于超声波焊接机的操作、维护和保养人员。操作人员必须经过专业培训，掌握超声波焊接机的操作原理、注意事项和紧急处置方法。
第三条 在操作超声波焊接机之前，必须进行设备检查，确保设备的工作状态良好，没有异常情况。
第四条 严禁未经授权的人员操作超声波焊接机。
第二章 安全操作原则
第五条 在操作超声波焊接机过程中，必须遵循以下原则：
（一）严格按照操作手册进行操作，不得随意更改参数或操作方式。
（二）操作人员必须穿戴好个人防护装备，包括安全眼镜、防护手套、防护服等。
（三）操作人员必须保持机器周围的清洁、整洁，防止杂物堆积。
（四）操作人员必须熟悉超声波焊接机的操作和紧急处置方法，遇到异常情况要及时处理。
（五）操作人员要保持冷静，禁止在疲劳、压力过大或者情绪不稳定的情况下操作超声波焊接机。 第 2 页 共 4 页 第三章 操作安全要点
第六条 在操作超声波焊接机之前，必须进行以下检查：
（一）检查超声波焊接机的机身、电缆、控制器等是否有损坏或异常。
（二）检查超声波焊接机的电源是否接地良好，电压是否符合规定要求。
（三）检查超声波焊接机的工作面是否干净，没有杂物或油污。
（四）检查工件是否符合超声波焊接机工作的要求，尺寸是否合适。
第七条 在操作超声波焊接机过程中，必须遵循以下要点：
（一）操作人员必须戴好手套，以免被超声波辐射伤害。
（二）操作人员必须保持专注，严禁分散注意力或进行其他无关操作。
（三）操作人员要保持机器周围的安全距离，切勿将手部或其他身体部位靠近工作面。
（四）操作人员要定期检查超声波焊接机的冷却系统，确保水循环正常。
（五）操作人员要及时处理超声波焊接机出现的异常情况，如电源故障、温度过高等。

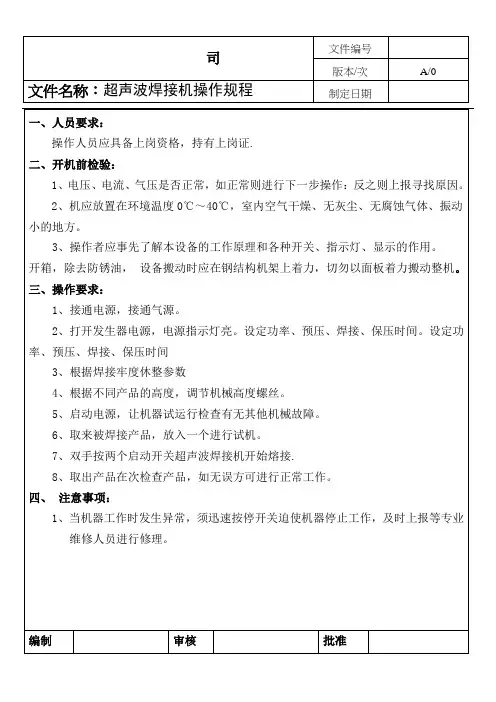

司 文件编号
版本/次 A/0
文件名称：超声波焊接机操作规程 制定日期
一、人员要求：
操作人员应具备上岗资格，持有上岗证.
二、开机前检验：
1、电压、电流、气压是否正常，如正常则进行下一步操作：反之则上报寻找原因。
2、机应放置在环境温度0℃～40℃，室内空气干燥、无灰尘、无腐蚀气体、振动小的地方。
3、操作者应事先了解本设备的工作原理和各种开关、指示灯、显示的作用。
开箱，除去防锈油， 设备搬动时应在钢结构机架上着力，切勿以面板着力搬动整机。
三、操作要求：
1、接通电源，接通气源。
2、打开发生器电源，电源指示灯亮。设定功率、预压、焊接、保压时间。设定功率、预压、焊接、保压时间
3、根据焊接牢度休整参数
4、根据不同产品的高度，调节机械高度螺丝。
5、启动电源，让机器试运行检查有无其他机械故障。
6、取来被焊接产品，放入一个进行试机。
7、双手按两个启动开关超声波焊接机开始熔接.
8、取出产品在次检查产品，如无误方可进行正常工作。
四、 注意事项：
1、当机器工作时发生异常，须迅速按停开关迫使机器停止工作，及时上报等专业维修人员进行修理。
编制 审核 批准
精选
欢迎下载
文件名称
超声波焊接机作业指导书
主办部门：品质部
文件变更记录
修订日期 最新
版本 修订内容 页
次 制订者 审核者 核准者
2015-11-14
A0 首版发行 3
接收部门确认栏
精选
欢迎下载 一、目的：
规范超声波焊接机的操作和使用。
二、范围：
适用于公司所有的超声波焊接机。
三、职责：
操作员负责超声波焊接机的调试与操作。
四、工作流程及内容说明：
4.1调谐旋钮:这是超声波焊机最要害的一个调度旋钮。其调度目的是使超声波发生器所宣告的高压电信号频率同换能器有些的机械谐振频率一起。办法是轻触检验开关、左右设防该旋钮，使负载指示的电流为最小，即可结束调谐进程。
4.2:振幅档:此旋钮有些机种上没有这个旋钮，其功用是通过调度发生器的输出电压，抵达高速输出振幅的目的。
4.3:气动按钮:包括调速器、气压调度旋钮。调速器用于调度气缸的上、下速度。气压调度旋钮调度作业气压。
4.4:熔接时间(WELD TIME):用于调度超声波发射的时辰，一般的塑料件熔接时辰为 0.6S以下，一般逾越1.5S熔熔接时间 均可视作失败熔接
4.5:保压时间(HOLD TIME):保压时间相当于加工塑料件之后的固化时间，一般如果塑料件的固定位设置得好，此时辰可不用考虑，如果塑料件内部有弹簧等部件，该时间应相应调长。
五、注意事项
5.1 产品放入前要检查产品是否正确放入，并且产品超声位是否对准。
5.2 设备启动后，不能用手去触碰产品，注意生产安全。 精选
欢迎下载 六、记录
无
