浅基础设计指导书

《土力学与地基基础》课程设计

第一部分 墙下条形基础课程设计

一、墙下条形基础课程设计任务书

（一）设计题目

某教学楼采用毛石条形基础，教学楼建筑平面如图1所示，试设计该基础。

图1 建筑平面图

（二）设计资料

⑴工程地质条件如图2所示。

图2工程地质剖面图

⑵室外设计地面-0.6m，室外设计地面标高同天然地面标高。

⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。

⑷基础采用M5水泥砂浆砌毛石，标准冻深为1.2m。

（三）设计内容

⑴荷载计算 （包括选计算单元、确定其宽度）。

⑵确定基础埋置深度。

⑶确定地基承载力特征值。

⑷确定基础的宽度和剖面尺寸。

⑸软弱下卧层强度验算。

⑹绘制施工图（平面图、详图）。

（四）设计要求

⑴计算书要求 书写工整、数字准确、图文并茂。

⑵制图要求 所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

二、墙下条形基础课程设计指导书

（一）荷载计算

1.选定计算单元 对有门窗洞口的墙体，取洞口间墙体为计算单元；对无门窗洞口的墙体，则可取1m为计算单元（在计算书上应表示出来）。

2.荷载计算 计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。

（二）确定基础埋置深度d

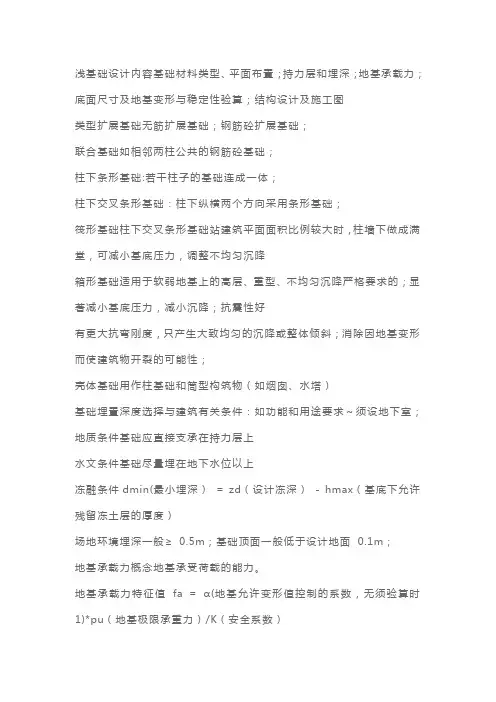

GB50007-2002规定dmin=Zd-hmax或经验确定dmin=Z0+（100~200）mm。

式中 Zd——设计冻深，Zd= Z0·ψzs·ψzw·ψze；

Z0——标准冻深；

ψzs——土的类别对冻深的影响系数，按规范中表5.1.7-1；

ψzw ——土的冻胀性对冻深的影响系数，按规范中表5.1.7-2；

ψze ——环境对冻深的影响系数，按规范中表5.1.7-3；

（三）确定地基承载力特征值fa

式中 fa——修正后的地基承载力特征值（kPa）；

fak——地基承载力特征值（已知）（kPa）；

ηb、ηb——基础宽度和埋深的地基承载力修正系数（已知）；

γ——基础底面以下土的重度，地下水位以下取浮重度（kN/m3）；

γm——基础底面以上土的加权平均重度，地下水位以下取浮重度（kN/m3）；

b——基础底面宽度（m），当小于3m按3m取值，大于6m按6m取值；

d——基础埋置深度（m）。

（四）确定基础的宽度、高度

b≥ H0≥

式中 Fk——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值（kN）。当为柱下独立基础时，轴向力算至基础顶面，当为墙下条形基础时，取1m长度内的轴向力（kN/m）算至室内地面标高处；

——基础及基础上的土重的平均重度，取=20 kN/m3；当有地下水时， 取γ＇=20-9.8=10.2

kN/m3；

——计算基础自重及基础上的土自重GK时的平均高度（m）。

b 2——基础台阶宽度（m）；

H0——基础高度（m）。

（五）软弱下卧层强度验算

如果在地基土持力层以下的压缩层范围内存在软弱下卧层，则需按下式验算下卧层顶面的地基强度，即

≤

式中 pz——相应于荷载效应标准组合时，软弱下卧层顶面处的附加应力值

（kPa）；

pcz——软弱下卧层顶面处土的自重压力标准值（kPa）；

faz——软弱下卧层顶面处经深度修正后的地基承载力特征值（kPa）。

（六）绘制施工图（2号图纸一张）

合理确定绘图比例（平面图1：100、详图1：20~1：30）、图幅布置；符合《建筑制图标准》。

三、参考文献

1.中华人民共和国国家标准.建筑地基基础设计规范（GB 50007-2002）. 北京：中国建筑工业出版社，2002

2.孙维东主编. 土力学与地基基础. 北京：机械工业出版社，2003

3.中华人民共和国国家标准. 砌体结构设计规范（GB50003-2001）. 北京：中国建筑工业出版社，2002

4.沈克仁主编. 地基与基础. 中国建筑工业出版社，1993

四、设计实例

1.设计题目 某四层教学楼，平面布置图如图4-1所示。梁L-1截面尺寸为

200mm×500mm，伸入墙内240 mm，梁间距为3.3 m，外墙及山墙的厚度为370 mm，双面粉刷，本教学楼的基础采用毛石条形基础，标准冻深为1.2m。由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。

2.工程地质情况 该地区地形平坦，经地质勘察工程地质情况如图4-2所示，

地下水位在天然地表下8.5m，水质良好，无侵蚀性。

3.基础设计

⑴荷载计算

1）选定计算单元 取房屋中有代表性的一段作为计算单元。如图3所示。 外纵墙：取两窗中心间的墙体。

内纵墙：取①—②轴线之间两门中心间的墙体。

山墙、横墙：分别取1 m宽墙体。

图3 墙的计算单元

2） 荷载计算

外纵墙：取两窗中心线间的距离3.3 m为计算单元宽度

则

山墙：取1 m为计算单元宽度

则

内横墙：取1 m为计算单元宽度

则

内纵墙：取两门中心线间的距离8.26m为计算单元宽度

则

⑵确定基础的埋置深度d

d=Z0+200 =（1200 +200）mm=1400 mm

⑶确定地基承载特征值fa

假设b＜3m，因d=1.4m＞0.5m故只需对地基承载力特征值进行深度修正

...

⑷确定基础的宽度、高度

1）基础宽度

外纵墙：b1≥

山墙：b2≥

内横墙：b3≥

内纵墙：b4≥

故取b=1.2m＜3m ，符合假设条件。

2）基础高度

基础采用毛石，M5水泥砂浆砌筑。

内横墙和内纵墙基础采用三层毛石，则每层台阶的宽度为

（符合构造要求）

查GB50007-2002允许台阶宽高比［b2/H0=1/1.5］，则每层台阶的高度为

H0≥

综合构造要求，取H0=0. 4m。

最上一层台阶顶面距室外设计地坪为

（1. 4-0. 4×3）m = 0.2m＞0.1m

故符合构造要求。（如图4所示）

外纵墙和山墙基础仍采用三层毛石，每层台阶高0. 4m ，则每层台阶的允许宽度为b≤

又因单侧三层台阶的总宽度为（1.2-0.37）m /2=0.415 m故取三层台阶的宽度分别为0.115 m、0.15

m、0.15 m，均小于0.2m（符合构造要求）

最上一层台阶顶面距室外设计地坪为

（1.4-0.4×3）m = 0.2m＞0.1m符合构造要求。（如图5所示） ...

图4 内墙基础详图

图5 外墙基础详图

⑸软弱下卧层强度验算

1）基底处附加压力

取内纵墙的竖向压力计算

2）下卧层顶面处附加压力

因Z/b=4.1/1.2=3.4＞0.5，Es1/Es2=10/2=5

故由GB50007-2002中表5.2.7查得θ=25°则

3） 下卧层顶面处自重压力

4）下卧层顶面处修正后的地基承载力特征值

5）验算下卧层的强度

＜=177.1kN/m2 符合要求。

第二部分 柱下钢筋混凝土独立基础设计

一、柱下钢筋混凝土独立基础设计任务书

（一）设计题目

某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图4-7所示，试设计该基础。

（二）设计资料

⑴工程地质条件

该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18 kN/m3，地基承载力特征值fak=230kN/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m（根据地区而定）。

⑵给定参数

柱截面尺寸为350mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。

⑶材料选用

混凝土：采用C20（可以调整）（ft=1.1N/mm2）

钢筋：采用HPB235（可以调整）（fy=210 N/mm2）

（三）设计内容

⑴确定基础埋置深度

⑵确定地基承载力特征值

⑶确定基础的底面尺寸

⑷确定基础的高度

⑸基础底板配筋计算

⑹绘制施工图（平面图、详图）

（四）设计要求

⑴计算书要求 书写工整、数字准确、图文并茂。

⑵制图要求 所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸

上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

⑶设计时间 三天。

二、柱下钢筋混凝土独立基础课程设计指导书

（一） 确定基础埋置深度d 同前所述

（二）确定地基承载特征值fa 同前所述

（三）确定基础的底面面积

A≥

式中各符号意义同前所述

（四）持力层强度验算

≤1.2fa
