流体流动的可视化光学和计算摄影的应用和技巧
流体流动是自然界中一种常见的现象，对于科研、工程设计以及教学等领域都有着重要的意义。为了研究和观察这一过程，可视化光学和计算摄影等技术应运而生。本文将以流体流动的可视化光学和计算摄影的应用和技巧为题，具体介绍这些技术的相关内容。
一、可视化光学技术在流体流动中的应用
可视化光学技术是指通过光的传播和反射来观察和记录物体的形态、运动以及其他相关信息的技术手段。在流体流动的研究中，可视化光学技术常被用于观察和记录流体的流动状态以及流动中发生的各种现象。常用的可视化光学技术包括实验光学、激光光学、高速摄影等。
实验光学是一种基础的可视化光学技术，通过将光源照射到流动体上，利用光的传播和反射，观察流体流动的形态和运动。这种技术简单易行，可以直接观察到流体流动的全貌。激光光学则是一种更进一步的技术，通过激光束的照射，将流动体的运动轨迹记录下来。相比于实验光学，激光光学能够提供更精确的流动信息，有助于更深入地研究流体流动的特性。
高速摄影是可视化光学技术中的一种重要手段，通过使用高速相机，能够捕捉到非常短暂的流体流动过程，并以高帧率的方式进行记录。在流体流动的研究中，高速摄影技术能够提供丰富的信息，帮助科研人员深入了解流体的运动规律、产生机理以及与其他物体的相互作用。 二、计算摄影技术在流体流动中的应用
计算摄影技术是指利用计算机的计算能力对流体流动进行模拟和分析的技术手段。相比于可视化光学技术，计算摄影技术不仅能够提供更精细的流动信息，还能够模拟和预测流体流动的特性。
在计算摄影技术中，数值模拟是一种常用的方法。通过将流体流动问题转化为数学模型，利用计算机对模型进行求解，可以得到流体流动的详细信息。数值模拟方法可以用于研究不同流体流动条件下的变化规律，预测特定流动状态下的物理参数以及模拟流体流动中发生的各种现象。
除了数值模拟，计算摄影技术还包括其他方法，如光线追踪和流场可视化。光线追踪是一种基于光学原理的计算技术，通过模拟光线在流体中传播的过程，获得光线与流动体之间的相互作用信息。流场可视化则是将计算得到的流体流动信息以视觉化的方式呈现出来，使观察者能够更直观地理解和分析流体流动的特性。

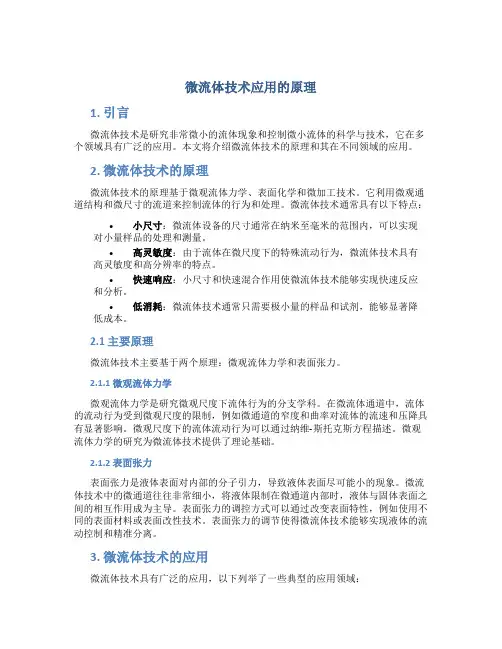

微流体技术应用的原理
1. 引言
微流体技术是研究非常微小的流体现象和控制微小流体的科学与技术，它在多个领域具有广泛的应用。本文将介绍微流体技术的原理和其在不同领域的应用。
2. 微流体技术的原理
微流体技术的原理基于微观流体力学、表面化学和微加工技术。它利用微观通道结构和微尺寸的流道来控制流体的行为和处理。微流体技术通常具有以下特点：
• 小尺寸：微流体设备的尺寸通常在纳米至毫米的范围内，可以实现对小量样品的处理和测量。
• 高灵敏度：由于流体在微尺度下的特殊流动行为，微流体技术具有高灵敏度和高分辨率的特点。
• 快速响应：小尺寸和快速混合作用使微流体技术能够实现快速反应和分析。
• 低消耗：微流体技术通常只需要极小量的样品和试剂，能够显著降低成本。
2.1 主要原理
微流体技术主要基于两个原理：微观流体力学和表面张力。
2.1.1 微观流体力学
微观流体力学是研究微观尺度下流体行为的分支学科。在微流体通道中，流体的流动行为受到微观尺度的限制，例如微通道的窄度和曲率对流体的流速和压降具有显著影响。微观尺度下的流体流动行为可以通过纳维-斯托克斯方程描述。微观流体力学的研究为微流体技术提供了理论基础。
2.1.2 表面张力
表面张力是液体表面对内部的分子引力，导致液体表面尽可能小的现象。微流体技术中的微通道往往非常细小，将液体限制在微通道内部时，液体与固体表面之间的相互作用成为主导。表面张力的调控方式可以通过改变表面特性，例如使用不同的表面材料或表面改性技术。表面张力的调节使得微流体技术能够实现液体的流动控制和精准分离。
3. 微流体技术的应用
微流体技术具有广泛的应用，以下列举了一些典型的应用领域： 3.1 医学领域
• 微流体芯片：微流体芯片可以实现对血液或体液的分析和检测，例如癌症标记物的检测、基因表达分析等。
• 药物传递系统：微流体技术可以用于药物的控释和靶向传递系统，提高药物治疗的效果。
粒子图像测速技术（PIV）
1．PIV简介
粒子图像测速技术(PIV)作为一种全新的无扰、瞬态、全场速度测量方式，在流体力学及空气动力学研究领域具有极高的学术意义和有效价值。
粒子图像测速技术（PIV）是一种用多次摄像以记录流场中粒子的位置，并分析摄得的图像，从而测出流动速度的方式。PIV是流场显示技术的新进展。它是在传统流动显示技术基础上, 利用图形图像处置技术进展起来的一种新的流动测量技术。综合了单点测量技术和显示测量技术的优势, 克服了两种测量技术的弱点而成的, 既具有了单点测量技术的精度和分辨率, 又能取得平面流场显示的整体结构和瞬态图像。
图1. 粒子图像测速技术
2．PIV的原理
PIV技术原理简单，确实是在流场中撤入示踪粒子，以粒子速度代表其所在流场内相应位置处流体的运动速度．应用强光(片形光束)照射流场中的一个测试平面，用成像的方式(照像或摄像)记录下2次或多次曝光的粒子位置，用图像分析技术取得各点粒子的位移，由此位移和曝光的时刻距离即可取得流场中各点的流速矢量，并计算出其他运动参量(包括流场速度矢量图、速度分量图、流线图、漩度图等)。因采纳的记录设备不同, 又别离称FPIV ( 用胶片作记录) 和数字式图像测速DPIV（用CCD相机作记录)。 3．PIV系统组成
PIV系统通常由三部份组成, 每一部份的要求都相当严格。
图2. 粒子图像测速系统结构
（1）直接反映流场流动的示踪粒子。除要知足一样要求( 无毒、无侵蚀、无磨蚀、化学性质稳固、清洁等) 外,还要知足流动跟从性和散光性等要求。要使粒子的流动跟从性好, 就需要粒子的直径较小, 但这会使粒子的散光性降低,不易于成像。因此在选取粒子时需综合考虑各个因素。总之, 粒子选取的原那么为: 粒子的密度尽可能等于流体的密度,粒子的直径要在保证散射光强的条件下尽可能的小, 一样为拜m 量级。经常使用的示踪粒子有聚苯乙烯、铝、镁、二氧化钦、玻璃球等。柴油机汽缸内气流运动实验研究中, 最常利用的示踪粒子有二氧化钦、铝粉等。在实际实验中, 它们的光散射性不错, 可拍照到清楚的图像,
南京理工大学
课程考核论文
课程名称： 图像传感与测量
论文题目： 粒子图像测速技术
姓 名： 陈 静
学 号： 314101002268
成 绩：
任课教师评语：
签名：
年 月 日
粒子图像测速技术
一、引言
粒子图像测速技术即PIV（Particle Image Velocimetry）是流场显示技术的新发展。它是在传统流动显示技术基础上，利用图形图像处理技术发展起来的一种新的流动测量技术。
湍流、复杂流动、非定常流动等现象一直是流体力学中重要的研究对象及疑难问题，因此开发适于流体运动研究的方法与技术也始终是一个重要的课题[1]。早期发明的热线热膜流速计(简称HWFA)至今已有80多年的历史，曾经为流动测量特别是湍流的研究立下过汗马功劳。这项技术的最大缺点是接触式测量，对流场有较大的干扰[2]。20世纪60年代发展起来的激光多普勒测速仪(简称LDV)，利用流场中粒子的散射，测量散射光对原入射光的多普勒频移量，计算粒子的运动速度，实现了对流场的无接触测量[3]，这种技术具有极好的时间分辨率和空间分辨力，可做三维测速，已经成为流速测量的标准技术并得到了广泛应用。然而，它和热线流速仪一样，都只是单点测量技术，难以实现对流场的全场、瞬态测量。20世纪80年代发展起来的粒子图像测速技术则是在流动显示的基础上，充分吸收现代计算机技术、光学技术以及图像分析技术的研究成果而成长起来的最新流动测试手段，它不仅能显示流场流动的物理形态，而且能够提供瞬时全场流动的定量信息，使流动可视化研究产生从定性到定量的飞跃。
