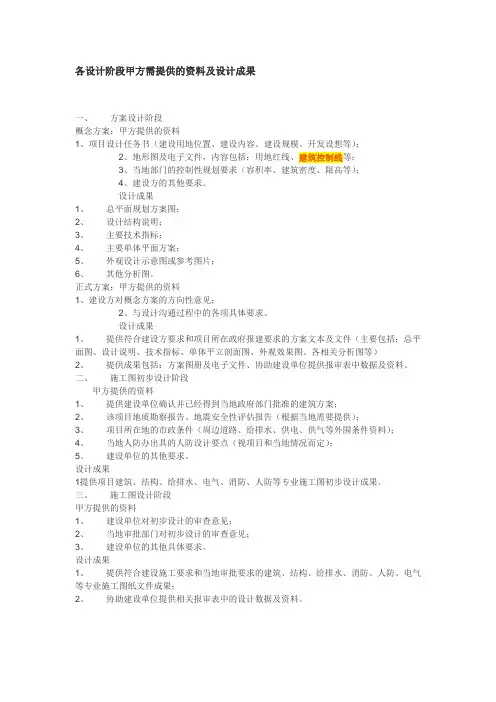

设计各阶段需要的图纸内容

项目各阶段设计文件内容设计阶段概念性设计方案设计图纸设计内容（1）总体规划设计设计说明及经济技术指标；总体规划方案平面图三种以上方案（彩色及 CAD版本）；规划各分析图（功能分析、区域位置分析、绿化景观分析、道路交通流线分析等，需要彩色及CAD 版本）；（2）建筑单体概念设计平面图，需四种以上户型（户型指标表及户型比）；主要立面图；主要剖面图；总体鸟瞰及典型建筑效果图；（3）景观概念设计总体景观平面方案示意图；典型景观示意图或图片；（ 1）设计说明书各专业设计说明；各项技术指标详细数据（如容积率、绿地率、建筑密度、总建筑面积、商业部分面积、住宅部分面积、计容面积、非计容面积、地下面积、各户型面积等）；对于涉及建筑节能、环保、绿色建筑、人防等设计的专业，其设计说明应有相应的专门内容；（ 2）总平面设计图纸区位图；现状图及现状照片；总平面图；总体鸟瞰图；定位图；公共设施和基础设施布置图；道路交通分析；景观绿化分析图；竖向设计图；○10 综合管线规划图；○11 日照分析材料和报告等；（ 3）建筑单体设计图纸各单体效果图（包括两个南北主要立面）、典型建筑及沿街的夜景效果图、第五立面效果图图纸建筑单体的各层平面图、立面图、剖面图等；备注设计遵循原则及体现内容：1、项目概况2、用地条件3、项目定位及设计思路4、规划控制条件规划局下发规划条件；市政条件5、建筑设计要求各类型建筑的面积及总建筑面积；建筑风格；建筑层数及高度；各户型比例方案设计文件的编排顺序：1封面：写明项目名称、编制单位、编制年月；2扉页：写明编制单位法定代表人、技术总负责人、项目总负责人及各专业负责人的姓名，并经上述人员签署或授权盖章；3设计文件目录；4设计说明书；5设计图纸。

注：参照《建筑工程设计文件编制深度规定 2016》2 规定初步设计总平面施工图设计文件的编排顺序：（ 1）设计说明1、封面：写明项目名称、编制单位、（需达到《建筑工程设计文件编制深度规定2016》3.3.2 的深编制年月；度）2、图纸目录（ 2）设计图纸3、设计图纸总平面图，需达到《建筑工程设计文件编制深度规定2016》 4、各专业计算书3.3.3 的深度；注：参照《建筑工程设计文件编制深竖向布置图，需达到《建筑工程设计文件编制深度规定度规定 2016》3 规定2016 》3.3.3 的深度；定位图，需达到《建筑工程设计文件编制深度规定2016 》3.3.3 的深度；道路分析图，需达到《建筑工程设计文件编制深度规定2016 》3.3.3 的深度；建筑专业设计图纸（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》3.4.2 的深度）（ 2）设计图纸建筑每层平面图，需达到《建筑工程设计文件编制深度规定2016 》 3.4.3 的深度；建筑立面图，需达到《建筑工程设计文件编制深度规定2016 》3.4.3 的深度；建筑剖面图，需达到《建筑工程设计文件编制深度规定2016 》3.4.3 的深度；大样图标准户型大样、门窗大样、楼梯大样、厨卫大样等典型部位；结构专业设计图纸（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》3.5.2 的深度）（ 2）设计图纸基础平面图及基础构件的截面尺寸，需达到《建筑工程设计文件编制深度规定 2016》 3.5.3 的深度；结构平面图，需达到《建筑工程设计文件编制深度规定2016 》3.5.3 的深度；混凝土梁板柱等构件配筋平面图，需达到《建筑工程设计文件编制深度规定 2016 》 3.5.3 的深度；关键节点构造详图，需达到《建筑工程设计文件编制深度规定 2016》 3.5.3 的深度；（ 4）结构计算书电气专业设计图纸（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》3.6.2 的深度）（ 2）设计图纸电气总平面图（仅有单体设计时，可无此项内容），需达到《建筑工程设计文件编制深度规定2016 》3.6.3 的深度；变、配电系统，需达到《建筑工程设计文件编制深度规定2016 》3.6.3 的深度；防雷系统、接地系统，需达到《建筑工程设计文件编制深度规定 2016》3.6.3 的深度；电气消防，需达到《建筑工程设计文件编制深度规定2016》3.6.3 的深度；智能化系统，需达到《建筑工程设计文件编制深度规定2016 》3.6.3 的深度；电气消防，需达到《建筑工程设计文件编制深度规定2016》3.6.3 的深度；智能化各系统设计，需达到《建筑工程设计文件编制深度规定 2016》 3.6.3 的深度；主要电气设备表，需达到《建筑工程设计文件编制深度规定2016 》 3.6.4 的深度；（3）电气计算书给排水专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》3.7.2的深度）（ 2）设计图纸（对于简单工程项目初步设计阶段可不出图）建筑小区（室外）应绘制给水排水总平面图，需达到《建筑工程设计文件编制深度规定2016》 3.7.3 的深度；建筑室内给水排水平面图和系统原理图，需达到《建筑工程设计文件编制深度规定2016》3.7.3 的深度；设备及主要材料表，需达到《建筑工程设计文件编制深度规定 2016》 3.7.4 的深度；（ 3）给排水计算书暖通专业设计图纸（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》3.8.2的深度）（ 2）设备表需达到《建筑工程设计文件编制深度规定2016 》3.8.3 的深度；（ 3）设计图纸需达到《建筑工程设计文件编制深度规定2016 》3.8.4 的深度；（ 4）暖通计算书室外综合管网需达到《建筑工程设计文件编制深度规定2016》 3.9.1~3.9.5的深度（ 1）设计说明（ 2）设计图纸平面图；纵断面图；横断面图；节点详图；设备及主要材料表；（ 3）计算书总平面施工图设计文件的编排顺序： （ 1）设计说明1、封面：写明项目名称、编制单位、 （需达到 《建筑工程设计文件编制深度规定 2016》4.2.3 的深编制年月； 度）2、图纸目录 （ 2）设计图纸3、设计图纸总平面图， 需达到 《建筑工程设计文件编制深度规定2016》 4、各专业计算书 4.2.4 的深度；竖向布置图，需达到《建筑工程设计文件编制深度规定 2016 》4.2.5 的深度；定位图，需达到《建筑工程设计文件编制深度规定 2016 》4.2.5 的深度；道路分析图，需达到《建筑工程设计文件编制深度规定 2016 》4.2.5 的深度；土石方图， 需达到 《建筑工程设计文件编制深度规定 2016》4.2.6 的深度；综合管网图，需达到《建筑工程设计文件编制深度规定 2016 》4.2.7 的深度；绿化布置图，需达到《建筑工程设计文件编制深度规定 2016 》4.2.8 的深度；详图（道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图）；施工图设计建筑专业设计图纸 （ 1）设计说明（需达到 《建筑工程设计文件编制深度规定 2016》4.3.3 的深度）（ 2）设计专篇建筑设计防火专篇； 绿色建筑设计专篇； 节能设计专篇等；（ 3）设计图纸注：参照《建筑工程设计文件编制深度规定 2016》4 规定建筑每层平面图（包括地下及屋面），需达到《建筑工程 设计文件编制深度规定2016》 4.3.4 的深度；建筑立面图（完整表达建筑的各个立面），需达到《建筑 工程设计文件编制深度规定2016 》4.3.5 的深度；建筑剖面图（剖视位置应选在层高不同、层数不同、内外 部空间比较复杂、具有代表性的部位），需达到《建筑工 程设计文件编制深度规定 2016》4.3.6 的深度；大样图标准户型大样、门窗大样、楼梯大样、电梯大样、厨卫大 样、各节点详图等，需达到《建筑工程设计文件编制深度 规定 2016》 4.3.7 的深度；（ 4）计算书节能设计计算书、绿建设计报告书、 建筑构件隔声性能计算书等；（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》4.4.3 的深度）（ 2）设计专篇抗震设计专篇；绿色建筑设计专篇（结构）；（3）设计图纸基础平面图，需达到《建筑工程设计文件编制深度规定2016 》4.4.4 的深度；基础详图，需达到《建筑工程设计文件编制深度规定2016》4.4.5 的深度；结构平面图，需达到《建筑工程设计文件编制深度规定2016 》4.4.6 的深度；混凝土梁板柱等构件配筋平面图及详图，需达到《建筑工程设计文件编制深度规定2016》4.4.7 的深度；楼梯及其它节点构造详图，需达到《建筑工程设计文件编制深度规定 2016》 4.4.8 及 4.4.9 的深度；（ 4）结构计算书电气专业设计图纸（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》4.5.3 的深度）（ 2）设计专篇绿色建筑设计专篇；节能设计专篇等；（ 3）设计图纸图例符号，需达到《建筑工程设计文件编制深度规定2016》4.5.4 的深度；变、配电站设计图，需达到《建筑工程设计文件编制深度规定 2016》 4.5.6 的深度；配电、照明设计图，需达到《建筑工程设计文件编制深度规定 2016》 4.5.7 的深度；建筑设备控制原理图，需达到《建筑工程设计文件编制深度规定 2016》4.5.8 的深度；防雷、接地及安全设计图，需达到《建筑工程设计文件编制深度规定 2016》 4.5.9 的深度；电气消防，需达到《建筑工程设计文件编制深度规定2016》4.5.10 的深度；智能化各系统设计，需达到《建筑工程设计文件编制深度规定 2016》 4.5.11 的深度；主要电气设备表，需达到《建筑工程设计文件编制深度规定 2016 》 4.5.12 的深度；（ 4）电气计算书（ 1）设计说明（需达到《建筑工程设计文件编制深度规定2016》4.6.3 的深度）（ 2）设计专篇绿色建筑设计专篇；节能设计专篇等；（ 3）设计图纸建筑小区（室外）给水排水总平面图，需达到《建筑工程设计文件编制深度规定2016》 4.6.4 的深度；室外排水管道高程表或纵断面图，需达到《建筑工程设计文件编制深度规定2016 》 4.6.5 的深度；雨水控制与利用及各净化建筑物、构筑物平、剖面及详图，需达到《建筑工程设计文件编制深度规定2016》4.6.7 的深度；水泵房平面、剖面图，需达到《建筑工程设计文件编制深度规定 2016》4.6.8 的深度；水塔（箱）、水池配管及详图，需达到《建筑工程设计文件编制深度规定 2016 》4.6.9 的深度；建筑室内给水排水图纸，需达到《建筑工程设计文件编制深度规定 2016》 4.6.12 的深度；污水处理，需达到《建筑工程设计文件编制深度规定2016》4.5.11 的深度；循环水构筑物的平面、剖面及系统图，需达到《建筑工程设计文件编制深度规定2016》 4.5.10 的深度；（4）给排水计算书暖通专业设计图纸（1）设计说明及施工说明（需达到《建筑工程设计文件编制深度规定2016》4.7.3 的深度）（ 2）设计专篇绿色建筑设计专篇；节能设计专篇等；（ 3）设计图纸设备表，需达到《建筑工程设计文件编制深度规定2016 》4.7.4 的深度；平面图，需达到《建筑工程设计文件编制深度规定2016 》4.7.5 的深度；通风、空调、制冷机房平面图和剖面图，需达到《建筑工程设计文件编制深度规定2016》4.7.6 的深度；系统图、立管或竖风道图，需达到《建筑工程设计文件编制深度规定2016》 4.7.7 的深度；通风、空调剖面图和详图，需达到《建筑工程设计文件编制深度规定2016》 4.7.8 的深度；（ 4）计算书暖通室外综合管网需达到《建筑工程设计文件编制深度规定 2016》 4.8.7~4.8.9 的深度（1）设计说明、施工说明（2）设计图纸平面图；纵断面图；横断面图；节点详图；设备及主要材料表；（3）计算书有人问我，爱情是什么？我不知道，也无从回答，我只知道，为了遇到那个人，我等待了很多年，甚至快要忘了自己到底寻找的是什么？是心灵的寄托还是真实的感受，我不知道，也不在乎，我执着于这份寻觅，我也不怕世事沧桑，更不怕容颜老去，哪怕还有一丝微弱的光，我都会朝着光芒勇敢的追逐。
