带式输送机的设计说明书

  • 格式：doc
  • 大小：1.28 MB
  • 文档页数：42

第一章 前言 1、1带式输送机得应用 带式输送机就是连续运输机得一种,连续运输机就是固定式或运移式起重运输机中主要类型之一,其运输特点就是形成装载点到装载点之间得连续物料流,靠连续物料流得整体运动来完成物流从装载点到卸载点得输送。在工业、农业、交通等各企业中,连续运输机就是生产过程中组成有节奏得流水作业运输线不可缺少得组成部分。58V1n。

连续运输机可分为: (1)具有挠性牵引物件得输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等;ghfmx。

(2)不具有挠性牵引物件得输送机,如螺旋输送机、振动输送机等; (3)管道输送机(流体输送),如气力输送装置与液力输送管道、 其中带输送机就是连续运输机中就是使用最广泛得, 带式输送机运行可靠,输送量大,输送距离长,维护简便,适应于冶金煤炭,机械电力,轻工,建材,粮食等各个部门。 T7a77。

1、2带式输送机得分类

带式输送机分类方法有多种,按运输物料得输送带结构可分成两类,一类就是普通型带式输送机,这类带式输送机在输送带运输物料得过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类就是特种结构得带式输送机,各有各得输送特点、其简介如下:iErgH。

80TDQDDXU型固定式带式输送机轻型固定式带式输送机普通型型钢绳芯带式输送机

型带式输送机管形带式输送机带式输送机

气垫带式输送机

波状挡边带式输送机特种结构型钢绳牵引带式输送机

压带式带式输送机其他类型

1、3 各种带式输送机得特点 ⑴、QD80轻型固定式带输送机 QD80轻型固定式带输送机与TDⅡ型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw、uw29i。

⑵、DX型钢绳芯带式输送机 它属于高强度带式输送机,其输送带得带芯中有平行得 细钢绳,一台运输机运距可达几公里到几十公里、UBDHG。

⑶、U形带式输送机 它又称为槽形带式输送机,其明显特点就是将普通带式输送机得槽形托辊角由030~045提高到090使输送带成U形、这样一来输送带与物料间产生挤压,导致物料对胶带得摩擦力增大,从而输送机得运输倾角可达25°、3obWb。

⑷、 管形带式输送机 U形带式输送带进一步得成槽,最后形成一个圆管状,即为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可明显减轻粉状物料对环境得污染,并且可以实现弯曲运行、BMvv5。

⑸、气垫式带输送机 其输送带不就是运行在托辊上得,而就是在空气膜(气垫)上运行,省去了托辊,用不动得带有气孔得气室盘形槽与气室取代了运行得托辊,运动部件得减少,总得等效质量减少,阻力减小,效率提高,并且运行平稳,可提高带速、但一般其运送物料得块度不超过300mm、增大物流断面得方法除了用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带得运载面做成垂直边得,并且带有横隔板,一般把垂直侧挡边作成波状,故称为波状带式输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°、DNzm9。

(6)、压带式带输送机 它就是用一条辅助带对物料施加压力、这种输送机得主要优点就是:输送物料得最大倾角可达90°,运行速度可达6m/s,输送能力不随倾角得变化而变化,可实现松散物料与有毒物料得密闭输送、其主要缺点就是结构复杂、输送带得磨损增大与能耗较大。xkMHA。

⑺、钢绳牵引带式输送机 它就是无际绳运输与带式运输相结合得产物,既具有钢绳得高强度、牵引灵活得特点,又具有带式运输得连续、柔性得优点。rWBG9。

1、4 带式输送机得发展状况

目前带式输送机已广泛应用于国民经经济各个部门,近年来在露天矿与地下矿得联合运输系统中带式输送机又成为重要得组成部分、主要有:钢绳芯带式输送机、钢绳牵引胶带输送机与排弃场得连续输送设施等。6wCl1。

这些输送机得特点就是输送能力大(可达30000t/h),适用范围广(可运送矿石,煤炭,岩石与各种粉状物料,特定条件下也可以运人),安全可靠,自动化程度高,设备维护检修容易,爬坡能力大(可达16°),经营费用低,由于缩短运输距离可节省基建投资。wWNql。

目前,带式输送机得发展趋势就是:大运输能力、大带宽、大倾角、增加单机长度与水平转弯,合理使用胶带张力,降低物料输送能耗,清理胶带得最佳方法等、我国已于1978年完成了钢绳芯带式输送机得定型设计、钢绳芯带式输送机得适用范围:ZcSm3。

(1)适用于环境温度一般为40°~40°C;在寒冷地区驱动站应有采暖设施; (2)可做水平运输,倾斜向上不超过18 (16°)与向下(010~012)运输不超过15,也可以转弯运输;运输距离长,单机输送可达15km;7fSqC。 (3)可露天铺设,运输线可设防护罩或设通廊; (4)输送带伸长率为普通带得1/5左右;其使用寿命比普通胶带长;其成槽性好;运输距离大。 1、5 带式输送机得工作原理

带式输送机又称胶带运输机,其主要部件就是输送带,亦称为胶带,输送带兼作牵引机构与承载机构、带式输送机组成及工作原理如图1-1所示 ,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置与卸料装置等、VovM0。

图1-1 带式输送机简图 1——张紧装置 2——装料装置 3——犁形卸料器 4——槽形托辊 5——输送带 6——机架 7——传动滚筒 8——卸料器 9——清扫装置 10——平行托辊 11——空段清扫器 12——减速器 输送带5绕经传动滚筒7与机尾换向滚筒1形成一个无极得环形带、输送带得上、下两部分都支承在托辊上、拉紧装置给输送带以正常运转所需要得拉紧力、工作时,传动滚筒通过它与输送带之间得摩擦力带动输送带运行、物料从装载点装到输送带上,形成连续运动得物流,在卸载点卸载、一般物料就是装载到上带(承载段)得上面,在机头滚筒(在此,即就是传动滚筒)卸载,利用专门得卸载装置也可在中间卸载。8LzFK。

普通型带式输送机得机身得上带就是用槽形托辊支撑,以增加物流断面积,下带为返回段(不承载得空带)一般下托辊为平托辊、带式输送机可用于水平、倾斜与垂直运输、对于普通型带式输送机倾斜向上运输,其倾斜角不超过18°,向下运输不超过15°。9Gjmi。

输送带就是带式输送机部件中最昂贵与最易磨损得部件、当输送磨损性强得物料时,如铁矿石等,输送带得耐久性要显著降低。bl4U4。

提高传动装置得牵引力可以从以下三个方面考虑: (1)增大拉紧力。增加初张力可使输送带在传动滚筒分离点得张力1S增加,此法提高牵引力虽然就是可行得。但因增大1S必须相应地增大输送带断面,这样导致传动装置得结构尺寸加大,就是不经济得。故设计时不宜采用。但在运转中由于运输带伸长,张力减小,造成牵引力下降,可以利用拉紧装置适当地增大初张力,从而增大1S,以提高牵引力。GjxeW。

(2)增加围包角0对需要牵引力较大得场合,可采用双滚筒传动,以增大围包角。 (3)增大摩擦系数0其具体措施可在传动滚筒上覆盖摩擦系数较大得衬垫,以增大摩擦系数。 通过对上述传动原理得阐述可以瞧出,增大围包角就是增大牵引力得有效方法。故在传动中拟采用这种方法。 1、6 带式输送机得结构与布置形式

1、6、1 带式输送机得结构 带式输送机主要由以下部件组成:头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。kwZYU。

输送带就是带式输送机得承载构件,带上得物料随输送带一起运行,物料根据需要可以在输送机得端部与中间部位卸下。输送带用旋转得托棍支撑,运行阻力小。带式输送机可沿水平或倾斜线路布置。使用光面输送带沿倾斜线路布置时,不同物料得最大运输倾角就是不同得,如下表1-1所示:kdws1。

表1-1 不同物料得最大运角

物料种类 角 度 物料种类 角 度 煤 块 18 ° 筛分后得石灰石 12° 煤 块 20 ° 干 沙 15° 筛分后得焦碳 17 ° 未筛分得石块 18° 0—350mm矿石 16 ° 水 泥 20° 0—200mm油田页岩 22° 干 松 泥 土 20° 由于带式输送机得结构特点决定了其具有优良性能,主要表现在:运输能力大,且工作阻力小,耗电量低,约为刮板输送机得1/3到1/5;由于物料同输送机一起移动,同刮板输送机比较,物料破碎率小;带式输送机得单机运距可以很长,与刮板输送机比较,在同样运输能力及运距条件下,其所需设备台数少,转载环节少,节省设备与人员,并且维护比较简单。由于输送带成本高且易损坏,故与其它设备比较,初期投资高且不适应输送有尖棱得物料。z5VSs。

输送机年工作时间一般取4500~5500小时。当二班工作与输送剥离物,且输送环节较多,宜取下限;当三班工作与输送环节少得矿石输送,并有储仓时,取上限为宜。1XCD7。 1、6、2 布置方式 电动机通过联轴器、减速器带动传动滚筒转动或其她驱动机构,借助于滚筒或其她驱动机构与输送带之间得摩擦力,使输送带运动。带式输送机得驱动方式按驱动装置可分为单点驱动方式与多点驱动方式两种。M6Pl2。

通用固定式输送带输送机多采用单点驱动方式,即驱动装置集中得安装在输送机长度得某一个位置处,一般放在机头处。单点驱动方式按传动滚筒得数目分,可分为单滚筒与双滚筒驱动。对每个滚筒得驱动又可分为单电动机驱动与多电动机驱动。因单点驱动方式最常用,凡就是没有指明就是多点驱动方式得,即为单驱动方式,故一般对单点驱动方式,“单点”两字省略。8cF3C。

单筒、单电动机驱动方式最简单,在考虑驱动方式时应就是首选方式。在大运量、长距离得钢绳芯胶带输送机中往往采用多电动机驱动。带式输送机常见典型得布置方式如下图1-2所示:qhgtg。

图1-2 带式输送机典型布置方式 1、6、3 运行阻力得计算 输送带得张力包括有拉紧装置所形成得初张力,克服各种阻力所需要得张力及由动载荷所产生得张力。 运行阻力分为直线段、曲线段及其她附加阻力,现分述如下、 (1)如下图所示,运行阻力包括两部分,一部分就是摩擦阻力;一部分就是由下滑力(自重分

合集下载

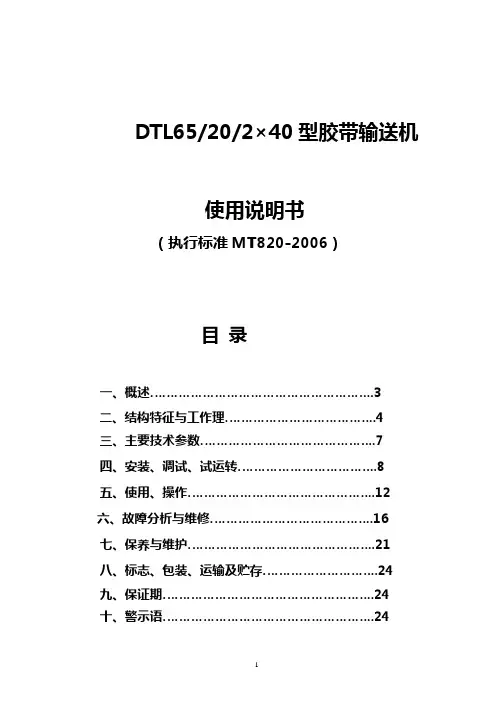

DTL65-20-2×40带式输送机使用说明书
