连接器基础教程

连接器基础知识◆1、连接器的定义◆2、连接器的结构◆3、连接器的主要性能◆4、连接器的分类◆5、连接器的应用技术◆6、连接器的制造◆7、连接器的MPN解释举例◆8、连接器的电镀指导1、连接器的定义连接器是电路中连接两个导体的装置，能够让电流和光波（光学纤维）从一个导体流向另一个导体。

2、连接器的结构连接器一般由三部分组成，即接触件、基座和外壳；外壳基座接触件也有很多连接器由两部分组成，即接触件和基座。

连接器有没有外壳由使用情况所决定，需要完全屏蔽或者使用环境非常恶劣的情况下一般需要使用外壳接触件接触件的作用是导通信号，一般所用材料为铜，因为铜同时具有优良的导电性能、导热性能及机械加工性能。

基座基座的作用是支撑接触件及绝缘，一般所用材料为各种树脂，树脂具有优良的电性能、热性能、质量轻。

外壳外壳的作用是屏蔽及保护基座，所用材料比较多，有铜、钢、铝等。

3、连接器的主要性能连接器的主要性能有电气性能、机械性能、环境性能1、电气性能2、机械性能3、环境性能电气性能◆*接触电阻(Contact resistance)◆*额定电流(Current rating)◆*最大电压(Max.voltage)◆*绝缘电阻(Insulation resistance)◆*端子接触顺序(Contact sequencing(hat pluging))◆*噪音(Noise)◆*信号延迟(Delay)◆* 阻抗（Impedance)◆*串扰（Screw)◆*插入及拔出力(Insertion force and withdraw force)◆*矫正能力(Alignment◆*保持力(Retentions)◆*刮痕(Wiping)◆*振动及冲击(Shock and vibration exposure)◆*防误插(Polarization capabilities)◆*耐久性(Durability)◆*工作温度(Operating temperature)◆*耐高温性（High temperature resistance）◆*湿度(Humidity)◆*化学腐蚀(Atmospheric contamination)◆*焊锡性(Solderability)◆*塑胶焊锡抵抗(Soldering heat resistance)◆*耐溶性(Solvent resistance)◆*防锈保护(Corrosion protection)4、连接的种类(Type of interconnection)连接器的分类◆连接器分为六种不同的工业等级。

(Right Angle直角). RA型PIN腳為直角.使用比較少. ST型PIN腳為平腳,使用廣泛,目前LCG所用之連接器基本上為ST型. SMT用連接器可連接FFC(FPC),HEADER.
12P RA FFC
12P ST FFC
PPT课件
3P HEADER
23
DIP用連接器,外型大,結構及組成比較複雜. 其PIN角均為直角.
Level 2: Board To Board (PC板至PC板) Add On Card To Motherboard: AGP, PCI, ISA, MCA, EISA, AMR, CNR Edgecard
PPT课件
14
Level 2
Level 3: Subsystem To Subsystem (次系統至次系統) Power Supply Connection: Power Header, Socket FDD, HDD, CD-ROM, DVD Connection Header, Socket
K FTB CONN
12P AV CONN
廣義的連接器還包括可直接使用的組件,其結構及組成更加複雜;
PAL 轉換連接器
PPT课件
24
Pin Housing
Contact
3P Rca Jack
Shielding
PPT课件
Lover Cover Upper Cover
PWB
25
三.連接器功能與參數組成
PPT课件
6
Rear Shield For K-FTB
PWB For Modular Jack
Plated Spring For 12P AV CONN
Shield Cover For 12P AV CONN

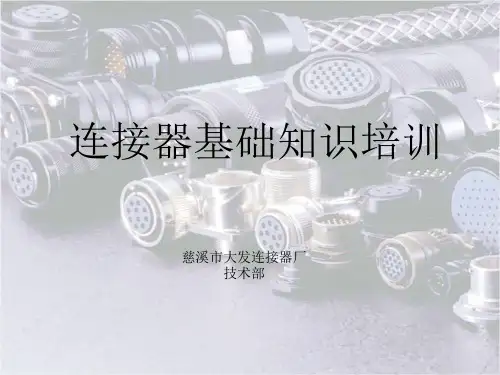

连接器基础知识培训
慈溪市大发连接器厂 技术部
一 连接器的的定义及用途
1.1 什么叫连接器 连接器是一种借助于电信号或机械力的作用使电路接
通、断开的功能的元件。
1.2 连接器的用途 连接器是传输电信号或电子能量。因此，凡有电子系
统存在的地方都可以找到连接器。在大型的电子系统中， 往往要求用成千上万个连接器。可以说，连接器是保证各 种电子系统正常工作和安全运行的关键元件之一。它广泛 应用于航空/航天、军事设备讯、计算机、汽车、工业、 家用电器、电子设备等，现已发展成为电子信息基础产品 的支柱产业之一。
四 连接器的性能要求
3.1连接器的电气性能： 接触电阻 绝缘电阻 耐压 温升
3.2机械性能： 插入力 分离力 接触件保持力 压接抗张强度 振动 冲击 耐久性
3.3环境性能： 高温 低温 恒定湿热 交变湿热和自由端连接器 固定端连接器又叫插座；活动端连接器又叫插头。
性能接近黄铜，耐腐蚀，耐强电压，呈银白色，
应用不多。
• 钢 (Fe)
•
应用温度可达250度，导电性差，弹性好、
耐磨损，呈灰色。
• 镍 (Ni)
•
很高的温度特性，应用温度可达650度，
耐腐蚀，好的强度和比较好的导电性，呈银灰色。
材料的电气性能，比重，融化温度
材料 导电率 电阻率 比重 融化温度 m/Ωmm2 Ωmm2 /m g/cm3 oC
开直槽式
包簧式
开斜槽式
线簧孔
六 连接器的材料
6.1接触件材料
铜
(Cu)
黄铜
(CuZn)
磷青铜
(CuSn)
铍青铜 (CuBe)
铜合金 (CuNiZn)
钢
(Fe)

2020/10/12
3

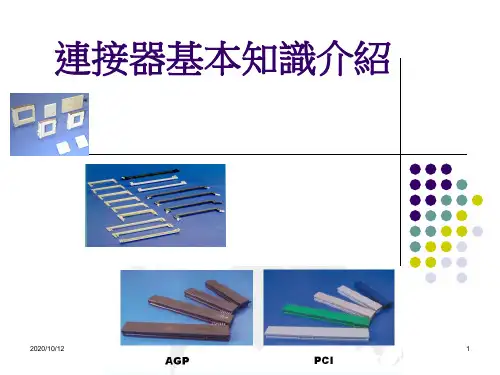

連接器是什麼東東？
顧名思義，通俗地說，連接器就是將 兩種或兩種以上的物件連接到一塊的 媒介。廣義來說，連接器可以是硬體， 如我們日常見到的插座、手機插孔等 等，也可以是軟體，比如編程用到的 中間件等等。
連接器定義:
用以完成電路或電子机器等相互間電氣連接之器具(含附件)稱為連 接器
連接器的用途:
傳遞,傳送,轉換兩個介面之間資訊
是作為電路間, 組件間, 系統間電氣/電子傳輸連接部件, 使功率或 信號電流穩定可靠地流通, 又便于組合及維修
是通訊, 電腦, 家用電器, 工業自動化, 汽車, 電站等電氣/電子裝 置所不可缺少的重要机電元件
2020/10/12
4
連接器知名廠商
Tyco (AMP/Thomas & Betts/Augat) Molex FCI/Berg Foxconn (Hon Hai) Amphenol JST Hirose 3M ITT Cannon JAE
Header & Socket
2020/10/12
15
PCB Header and Socket
2020/10/12
16
Level 3 I/O Port
2020/10/12
17
Level 3 I/O Port
2020/10/12
18
Stack Mini Din 產品結構
2020/10/12
19
2020/10/12
6
Rear Shield For K-FTB
PWB For Modular Jack
Plated Spring For 12P AV CONN
Shield Cover For 12P AV CONN
