蓝牙音频数据模块芯片ic选型对比说明

蓝牙5.0BLE芯片模块KT1025A硬件说明和设计注意事项KT1025X硬件说明和设计注意事项1、首先请以提供的测试DEMO为准“BT201”模块，如果单独使用芯片，没测试过dem直接LAYOUT，此时经验不是很丰富，极有可能出现底噪。

所以首先对比好厂商的测试板注意：蓝牙音频类的产品，出现底噪或者杂音是很常见的，layout的时候请不要很随意，基础知识不牢固的，网上多学习，不要想当然的随便，结果出来杂音就是自然而然的事情2、天线和一些元器件的封装，请直接参考DEMO模块的PCB文件，资料库里面有3、还需要注意电源供电：(1) 、BT201测试板其实也是有底噪的，只是非常小，人耳基本很难听出来而已(2) 、可以使用手机充电器供电试试，不会有大的底噪(3) 、最好用电池供电，因为电池是觉得对的直流，所以非常干净(4) 、台式电脑的USB输出就有可能产生纹波比较大，会产生底噪(5) 、板子中如果有DCDC，则也容易产生底噪，最优的供电是采用7805之类的LDO4、如果板子有底噪，该怎么排查？(1) 、首先板子的供电，选一个干净的，最好电池供电，断开前级一切电源电路(2) 、然后接出芯片的耳机输出，用耳机听听，是否有底噪，如果没有就查后级功放电路(3) 、如果播放U盘无底噪，而播放蓝牙有底噪，这个不能说明什么问题。

本身蓝牙属于高频射频，对外就会辐射能量，底噪只能尽可能的小，不可能没有。

但是好的设计，你听起来是感受不到底噪的，除非仪器去测量。

5、蓝牙底噪的改善方法：(1)、蓝牙天线和蓝牙模块尽量远离模拟电路(2)、芯片的模拟地一定要接到电源地的输入端(3)、检查芯片周围的接芯片脚的电容有没有问题，是否短路，或者虚焊(4)、蓝牙部分的GND要多放过孔。

6、晶振的选型和指标要求?由于蓝牙对频偏要求比较高，所以晶振的品质对蓝牙的性能至关重要，选型过程中必须保证晶振的一致性和稳定性。

晶振的频率偏差必须≤±10ppm，负载CL 推荐12pF。

一、模块介绍1.1介绍KT1026BTM是我公司新推出一款双模蓝牙模块，支持无损音频蓝牙播放，支持U盘、TF卡播放的四合一模块，同时支持目前比较流行的BLE、SPP数据透传功能，还有简单实用的AT串口指令通讯功能，我们把他做成模块的方式，就是为了降低大家对双模产品的开发难度。

1.2特点介绍1.3模块功能说明模块支持AT串口指令控制功能划分功能描述公共功能1、16-bit Stereo DAC with headphone amplifier,SNR>=95dB2、芯片自动生成蓝牙的MAC地址，无需滚动烧录音乐功能1、支持MP3、WAV、WMA、FLAC、AAC、APE格式全解码2、最大支持128G的U盘和TF卡3、支持断点记忆和曲目记忆功能蓝牙功能特性1、支持蓝牙音频传输连接手机传输音乐2、支持蓝牙通话功能，用户可设置取消，支持接听、挂断、回拨、拒接等功能3、蓝牙5.0版本，支持HFP/A2DP/AVRCP/HSP/GAVDP/IOP/SPP/BLE,距离20M左右4、Class24dbM频率范围在2.4G--2.480G5、支持BLE透传功能，单独连接“BLE蓝牙名称”支持SPP透传功能序号特点说明1模块采用是两边游标半孔的贴片方式,尺寸相比其他公司的要小，SIZE:23.0*15.5MM。

2模块出售单价低，线上线下统一5.0元一个3模块引出I/O可以灵活使用，支持3路PWM RGB灯调光4外置扩展电路简单，做音箱只需加上功放电路即可5模块是5.0蓝牙版本，距离可以做到20M6支持BLE数据透传（IOS连BLE）7支持SPP数据透传（Android用SPP）8支持蓝牙音频+数据透传1.4模块基本参数无线参数参数名称参数值参数名称参数值无线标准802.15.1蓝牙规范 5.0频率范围 2.402GHz-2.480GHz发射功率+2dbm接收灵敏度-89db天线选项板载倒F型硬件参数数据接口UART:38400bps（串口可设）工作电压 3.4VDC to5.5VDC工作电流20MA工作温度-20℃to+70℃存储温度-30℃to+100℃尺寸23*15.5MM软件参数设备类型从设备数据加密从设备设置命令AT+命令结构用户配置串口AT命令，透传指令客户应用软件支持客户定制应用软件蓝牙名称串口AT命令可设1.5应用领域1、蓝牙音频产品如：蓝牙音箱、蓝牙耳机、车载蓝牙、蓝牙对箱等等2、蓝牙数传产品如：智能门锁、车载OBD检测、智能小车、打印机、医疗设备数据采集3、蓝牙数传+音频产品如：蓝牙音乐灯、蓝牙广播备注：要求超低功耗的，选用这款方案不合适1.6系列产品型号蓝牙版本工作频段通信距离空中速率生产方式产品特点KT1026BTTM蓝牙5.0 2.4G20米2Mbps模块音频+数据透传BT201蓝牙5.0 2.4G20米2Mbps PCBA模块板音频+数据透传二、原理说明2.1模块原理图原理图红色的是网络名，和模块的引脚是一一对应的关系，蓝色的文字说明是一些功能性的说明2.2模块与MCU之间的通讯①：模块与供电系统为 5.0V(接3.3V也可以)的MCU连接时，串口交叉连接即可（模块的RX接MCU的TX、模块的TX接MCU的RX）。

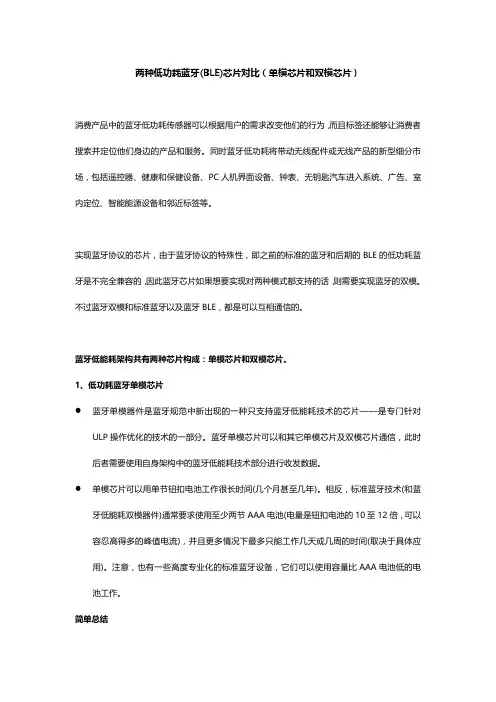

两种低功耗蓝牙(BLE)芯片对比（单模芯片和双模芯片）消费产品中的蓝牙低功耗传感器可以根据用户的需求改变他们的行为，而且标签还能够让消费者搜索并定位他们身边的产品和服务。

同时蓝牙低功耗将带动无线配件或无线产品的新型细分市场，包括遥控器、健康和保健设备、PC人机界面设备、钟表、无钥匙汽车进入系统、广告、室内定位、智能能源设备和邻近标签等。

实现蓝牙协议的芯片，由于蓝牙协议的特殊性，即之前的标准的蓝牙和后期的BLE的低功耗蓝牙是不完全兼容的，因此蓝牙芯片如果想要实现对两种模式都支持的话，则需要实现蓝牙的双模。

不过蓝牙双模和标准蓝牙以及蓝牙BLE，都是可以互相通信的。

蓝牙低能耗架构共有两种芯片构成：单模芯片和双模芯片。

1、低功耗蓝牙单模芯片●蓝牙单模器件是蓝牙规范中新出现的一种只支持蓝牙低能耗技术的芯片——是专门针对ULP操作优化的技术的一部分。

蓝牙单模芯片可以和其它单模芯片及双模芯片通信，此时后者需要使用自身架构中的蓝牙低能耗技术部分进行收发数据。

●单模芯片可以用单节钮扣电池工作很长时间(几个月甚至几年)。

相反，标准蓝牙技术(和蓝牙低能耗双模器件)通常要求使用至少两节AAA电池(电量是钮扣电池的10至12倍，可以容忍高得多的峰值电流)，并且更多情况下最多只能工作几天或几周的时间(取决于具体应用)。

注意，也有一些高度专业化的标准蓝牙设备，它们可以使用容量比AAA电池低的电池工作。

简单总结●蓝牙单模芯片=BLE●只实现了BLE●部分实现了单模的蓝牙的厂商：STMicroelectronics,AMICCOM,CSR,NordicSemiconductor,Texas Instruments●成本降低后的单模的蓝牙芯片，支持整合到高度集成和紧凑的设备，带有一个轻量级的链接层Link Layer，支持超低功耗的空闲idle模式操作，简单的设备发现，非常节能的单点对多点数据传输，以尽可能低的功耗下的安全加密连接●专门针对ULP操作优化了。

蓝牙耳机什么芯片好在市面上有很多不同的蓝牙耳机芯片，每一款芯片都有其独特的特点和优势。

以下是一些流行的蓝牙耳机芯片以及它们的优点：1. Qualcomm QCC3020芯片Qualcomm QCC3020是一款新一代的低功耗蓝牙耳机芯片，具有出色的音频质量和稳定的连接性能。

它采用了Qualcomm TrueWireless Stereo Plus技术，能够提供更快的连接速度和更稳定的连接，同时支持高清音频传输和降噪功能。

2. Apple H1芯片Apple H1芯片是专为AirPods耳机设计的定制芯片，具有优秀的音频质量和连接性能。

它支持“嘲讽”功能，可以通过双击AirPods来调用Siri助手，同时还具有较低的功耗和长电池续航时间。

3. MediaTek芯片MediaTek是一家知名的芯片制造商，其蓝牙耳机芯片具有良好的性价比和稳定的连接性能。

一些MediaTek芯片也支持降噪功能和高清音频传输，能够提供出色的音频体验。

4. Nordic芯片Nordic是一家专注于低功耗无线技术的公司，他们的蓝牙耳机芯片具有极低的功耗和出色的连接稳定性。

Nordic芯片广泛应用于各种蓝牙耳机产品中，尤其在运动耳机和真无线耳机领域表现突出。

5. Realtek芯片Realtek是一家著名的半导体公司，其蓝牙耳机芯片在市场上较为常见。

Realtek芯片具有良好的可靠性和音频质量，同时也支持多种音频编解码格式，例如AAC和aptX。

总结起来，选择一款适合自己的蓝牙耳机芯片需要考虑音频质量、连接稳定性、功耗以及附加功能等方面。

不同的芯片有不同的特点和优势，消费者可以根据自己的需求选择合适的芯片。
