文/广州汽车集团乘用车有限公司 徐文康白车身焊装工艺规划问题解决思路及方法作者简介：徐文康（1984-），男，焊接工艺工程师，目前从事白车身焊装工艺开发的工作，主要负责焊装同步工程，焊装工艺规划，焊装工艺工装导入，量产前工艺问题解决及节拍达成。
摘要：白车身焊装工艺规划过程中需要解决很多问题，这些问题囊括了焊接品质、成本控制、 节拍保证、标准化生产、安全生产保证五个方面（QCDMS）。
本文详细介绍了这五个方面可能遇到的常规问题，有针对性地分析了这些问题，并提出问题解决的思路及方法，为工艺人员提供参考。
关键词白车身；焊接；工艺： 白车身焊装工艺规划是焊装工艺导入前期对车间作业人员、生产设备、生产物料、工艺路线及生产线进行合理配置，以达成高品质、低成本、高效率、高标准、更安全地生产白车身的目的。
前期规划做的越充分，后期工作开展越顺利，风险更小，并且大大缩短达成量产的时间。
工艺规划是白车身焊装工艺导入前期一项复杂的系统工程，此时白车身设计基本定型，需要结合现有生产条件对车身数据作全面分析以及工艺仿真，期间可能会遇到各种工艺问题，关键是如何做出合理的对策。
工艺问题可能影响焊接品质、成本控制、节拍保证、标准化生产、安全生产保证五个方面，合理的对策首先必须满足高品质的要求，虽然品质是第一要素，但是其他方面同样需重视，而且要进行层层检讨，有问题分别作对策以及实施，对实施效果进行仿真或验证。
下面从这五个方面入手，充分阐述其思路及方法。
1 焊接品质 工艺规划跟品质是息息相关的，不合理的焊接工艺可能导致焊接出错或产生焊接缺陷，甚至造成工件损坏。
为节约白车身焊装生产线投入，一条生产线将生产好几款车型，而每种车型的白车身又包含了两种以上的派生，从而导致派生零件之间焊点数量及焊点位置的差异，如果没有对这些差异做出正确的区分，则很容易造成焊接出错。
焊接出错是白车身焊接过程中较为严重的品质问题，如果不及时发现加以制止，有可能造成批量不良，还会带来严重的生产损失，甚至造成零件报废。
第 3 篇车身焊装工艺第 10 章车身焊装工艺概述冲压将板料加工成外形各异的成形件，是分散、独立的，必须经过装配焊接才能成为车身，所以焊装是车身整体成形的关键工艺，焊装工艺是车身制造工艺中的重要环节。
10.1车身焊装工艺特点(1)连接特点设计车身时，考虑到制造工艺性，将车身分成若干个分总成，各分总成又可由若干个合件或冲压件组成，合件由若干个冲压件组成。
车身装焊过程是将若干个零件装焊成合件，再将若干个合件和零件装焊成分总成，最后将分总成、合件、零件装焊成车身总成。
例如图10-1 所示的轿车车身主要是按图 10-2 的制造顺序装焊的。
因车身材料是薄钢板，所以车身部件之间为搭焊连接。
一辆载货汽车车身有2000 多个焊点，轿车车身的焊点达5000 多个、累计焊缝长达40m 以上，螺母、螺栓焊100~200 个， CO2气体保护焊焊缝累计长2～ 3m。
(2) 焊接方法车身零件连接特点决定了对焊接工艺设备的要求，长期实践表明最适合薄钢板连接的就是电阻焊。
采用电阻焊，车身焊接变形小。
由于电阻点焊为内部热源，冶金过程简单，且加热集中，热影响区较小，容易获得优质接头。
表10-1 为车身制造中常用焊接方法及典型应用实例。
电阻焊是车身制造应用最广泛的焊接工艺，占整个焊接工作量的70％以上。
二氧化碳气体保护焊，主要用于车身骨架和车身总成中点焊不能进行的连接部位的补焊。
如有些焊接件的组成结构较为复杂或接头在车身底部等，点焊焊钳无法达到，只能用CO2焊进行焊接。
10．2电阻焊原理与分类10．2．1电阻焊原理电阻焊的物理本质是利用焊接区金属的电阻热和在压力作用下的塑性变形，使结合面的金属原子之间达到晶格距离，形成金属键，产生足够的共同晶粒，在外压力作用下得到焊点、焊缝或对接接头。
如图 10-3 所示，将置于两电极之间的工件施加压力流通过工件本身的电阻产生的热量使温度升高造成局部熔化，F，并在焊接处通以电流I，利用电断电冷却时，在压力继续作用下该熔化处立即凝固，形成牢固接头。
浅论汽车白车身焊接工艺分析及工装设计摘要：近年来我国的科学技术和经济水平都得到了蓬勃的发展，在这样的快节奏时代背景之下，我国社会生活当中的各行各业都紧随时代发展趋势不断地进行着与时俱进的创新和变革。
汽车制造行业当中的焊接工艺也在这样的快节奏时代洪流当中不断地引入了现代化的科学技术和工艺方法，从而在某种程度上提升了汽车车头的稳定性和安全性，相关的技术管理人员在汽车的焊接工艺以及钣金材料控制工作上，需要严格按照相关的要求和标准来管理，从而全面提升汽车制造行业的加工效果和质量水平。
本篇文章将针对这一点作出简要分析以供参考。
关键词：汽车白车身；焊接工艺；工装设计汽车生产工艺一般可分为冲压、焊装、涂装和总装工艺，其中，焊装质量直接影响着车身的精度和质量，因此对焊装工艺的研究对于汽车生产具有重要意义。
这是因为如果汽车白车身的整体焊接出现任何不稳定的变动，都会对整个汽车的工装及后期的投入使用带来极大的安全隐患。
因此，相关的技术工作人员一定要将现代化的焊接工艺引入到汽车白车身的焊接加工环节当中，并结合工装设计工作全面提升汽车白车身整体稳定性和安全性，从而全面提升汽车制造行业的加工水平。
1、白车身焊接工艺概述1.1白车身焊接方法车身的焊装质量对整个白车身的外观、精度和质量都具有重要的影响作用,因此,白车身的焊装应该引起足够的重视。
白车身焊接一般包括了对汽车的侧围、地板、后围、顶盖、总拼等的操作,按焊接方式又可分为电阻焊方式、C02电弧焊方式和激光焊方式。
在所有焊接方式中,电阻焊是目前使用得最普遍的,它主要是利用电阻发热的原理,将电阻发热产生的热量用于熔化工件,最后将工件连接起来的一种方法。
其中,电阻焊连接方式的常见点焊机械一般有两类:悬架式点焊机与定位式点焊机（固定点焊机）,悬挂式点焊机一般使用于在各分总成和车身总成之间的连接过程中,固定电焊机则应用凸焊螺母及螺柱过程中。
1.2焊接流程焊装工序以车身焊装顺序计划为主要内容,即首先根据车体数模,分解焊装工序,并明确工位,再确认每个工位及所需要的零部件,最后再进行总成焊接的流程。

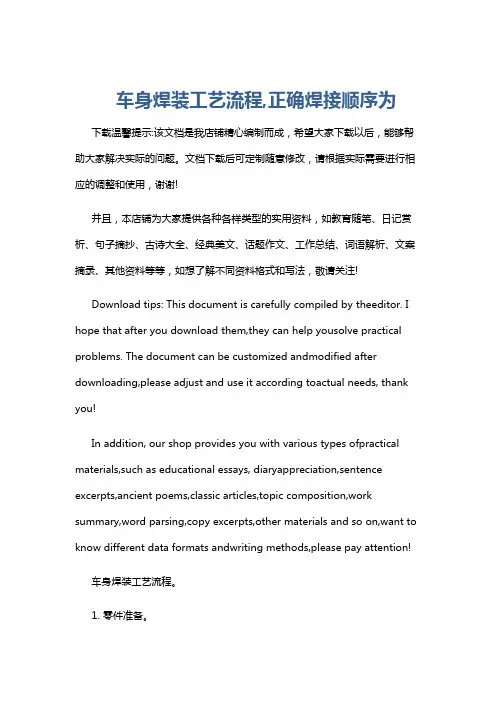

车身焊装工艺流程,正确焊接顺序为下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!车身焊装工艺流程。
1. 零件准备。
对冲压件、铸件、锻件等组成零件的清洗、除锈、表面处理。

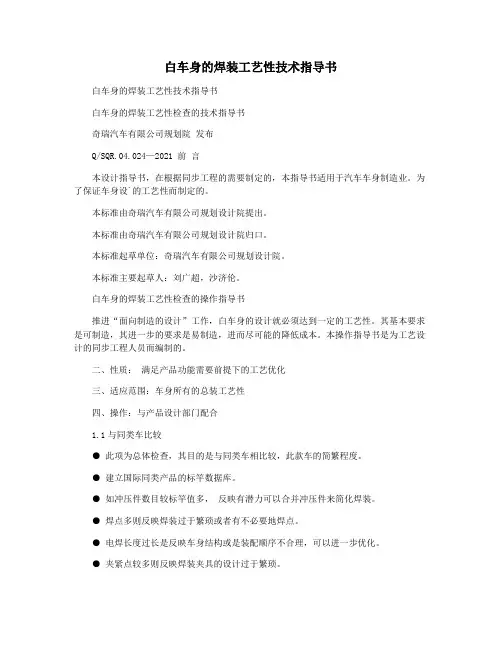

白车身的焊装工艺性技术指导书白车身的焊装工艺性技术指导书白车身的焊装工艺性检查的技术指导书奇瑞汽车有限公司规划院发布Q/SQR.04.024—2021 前言本设计指导书，在根据同步工程的需要制定的，本指导书适用于汽车车身制造业。
