汽车白车身焊接工艺用胶

关于白车身胶体连接原理及胶接质量控制管理摘要：汽车白车身是将板材通过焊接、胶体连接、螺栓装配等方式组合而成的，其中胶体连接的作用是增加车身刚度、提升车身抗腐蚀性能提升、降低噪声等。

在白车身生产过程中，使用了大量的结构胶、密封胶以及膨胀胶和型腔阻断胶。

由于涂胶质量对白车身的质量影响较大，故在白车身生产过程中，涂胶的过程及结果管理尤为重要。

涂胶质量主要是管理涂胶外观质量、涂胶尺寸、连接性能等，针对上述实物质量开展涂胶质量过程管理，涂胶人员技能、涂胶温度、涂胶工装、胶嘴直径、涂胶设备均需进行精细化管理，才能确保白车身涂胶质量，满足整车质量和性能要求。

关键词：白车身；涂胶；NVH；胶接1胶体连接方法简介胶体连接即采用具有一定粘性的胶体连接零件的工艺方式，最普遍的胶体作业方式为涂胶，因此胶体连接通常指的是涂胶，但有时因实际需要也采用粘贴或装配的作业方式。

本手册为区分不同形式的胶体作业，引入胶体连接概念（简称胶接）。

因涂胶应用最广，为方便习惯阅读，下文未特别说明时胶接等同于涂胶。

1.1 胶体分类胶体分类通常根据功能进行区分，也可以根据作业方法、胶体形态进行分类。

各分类方法无绝对区分，如减震胶一般为使用胶枪涂布的糊状类胶，但有时也会使用半固体类胶粘贴在白车身部位，如某些零件涂胶槽内可粘贴半固体胶或涂布糊状胶。

1.2加强质量控制的意义白车身是汽车的构成，也是汽车的要件之一，能够承载汽车和其他要件，是人们可以直观看到的部分。

因此加强白车身的质量控制，不仅与汽车外观息息相关，也会影响汽车的质量和性能，所以白车身的质量水准，是衡量汽车企业生产水平和工艺的重要标准。

在白车身生产和制造过程中，会涉及到许多的生产工艺和技术，要想加强白车身的整体质量，就要对每个环节和工艺都进行严格的控制，才能全面提升白车身质量。

在实际生产过程中焊接点的质量控制和白车身涂胶质量控制，以及白车身尺寸控制和尺寸控制方法，还有选装件区分质量控制和扭矩控制方法是生产工艺中最为主要的方法，所以加强对这些工艺的控制，可以全面地提高白车身质量，进而提升提高企业的经济效益，对企业生存和发展也有着非常重要的影响。

浅析结构胶在汽车白车身上的应用作者：李会宾卢小龙付贵李孝坤张晓光来源：《科学与财富》2020年第05期摘要：随着科学技术的不断进步，在汽车生产制造中涌现出越来越多的先进技术，有效地提高了汽车的质量和安全性。

其中，结构胶在汽车白车身上的应用，不仅可以提高车身的整体强度，还可以改善汽车的密封及防腐蚀性能。

而传统的点焊胶在生产实践中表现出越来越多的不足，虽然起到了一定的连接、密封作用，但在实际中的应用范围正在变得越来越窄。

实践表明，结构胶的应用效果更好，功能更加丰富多样。

因此，本文就结构胶在汽车白车身上的应用展开研究，希望为提高我国汽车的生产质量提供一定借鉴。

关键词：结构胶;白车身;应用随着国民经济的快速发展，人们对汽车的需求量不断增加，用户对汽车的性能及舒适性也提出了越来越高的要求，这进一步促进了汽车生产制造技术的发展与进步。

其中，汽车生产中新式材料的应用起到了非常重要的作用，密封胶作为关键性的辅助材料，在实际生产中的应用变得越来越广泛。

结构胶作为一种新型材料，较之传统材料有着更加突出的性能，可应用的范围也更广。

可以说，对结构胶在汽车白车身上的应用展开深入的研究是极为必要的，这对于汽车生產制造工艺的优化升级具有很高的参考价值。

1结构胶在汽车上的应用在当前的生产实践中，密封胶主要是起到黏连、密封以及抗腐蚀等作用，但随着人们对汽车性能需求的提高，其功能正在变得越来越单一，应用范围也变得越来越有限。

近年来，很多汽车企业在生产过程中开始更多的使用性能更加可靠的结构胶，它不仅能够起到很好地密封、黏连效果，还能够有效提升汽车的强度和刚度。

有数据表明，通过在生产过程中使用结构胶，白车身的静刚度至少提升了百分之十。

由于结构胶在应用中具有这么多的优点，很多国外车企都已将其大量应用到自身的汽车生产中。

为了提高国内汽车品牌的竞争力，我国的汽车企业应进一步加强相关技术的研究与应用。

1.1结构胶基本性能数据表明，结构胶的弹性模量非常高，一般可达2100 MPa，完全可以满足当前汽车的生产需要。

321 引言随着汽车行业的快速发展，人们的生活品质快速提升，大众对汽车市场的需求也变得更加追求安全性和舒适性。

对于汽车的安全性影响最大的也是白车身的焊接强度，舒适性不仅仅是体现在豪华的内饰，而降噪，减振等看不见的性能反而更能影响到用户的体验。

各种胶品的普遍应用无疑是能够将车身的性能发挥的更极致，而越是豪华汽车对胶品的重视程度也越大，也有着更专业的，更有针对性的涂胶工艺。

与此同时，对涂胶工艺也提出了更高的技术要求：①涂胶对于位置精度要求；②涂胶对于白车身清洁度的要求；③胶品的成本和性能要求。

2 白车身点焊密封胶的性能点焊密封胶是在焊接前涂布在钣金件搭接处的一种密封胶，它要求板件焊接后的搭接间隙不能超过0.3mm，并且冲压件的附贴性要好。

点焊密封胶主要成分是橡胶基材的无溶剂反应型粘结剂，在室温下具有很高的粘性，在加热后能够固化成橡胶弹性体，有着很好的柔韧性（固化温度在140～210℃），固化后能够很好的起到密封和防水功能，即使在振动的情况下也能起着良好的密封性，低温下也不易剥离。

点焊密封胶在室温下主要使用高压气泵输送，在车身板件上有着很好的粘附，并且抗流挂性也很好。

在汽车白车身生产中使用的点焊密封胶具有良好的施工工艺性、触变性，这样才能保障点焊密封胶的密封性全部发挥出来。

3 白车身点焊密封胶的应用范围点焊密封胶能起到防止焊缝间隙漏水、透风和漏尘的作用，保证车内环境不受到外界污染，对于那些装配后被遮蔽而难以涂布焊缝密封胶的部位，点焊密封胶更是不可缺少。

车身的密封位置主要集中在地板，前后轮罩的位置最为重要，这些位置防止漏水、透风，防尘作用更是不可缺少的。

在前后轮罩上增加点焊密封胶，能够在一定程度上起到减少噪音的作用，所以车身的点焊密封胶主要集中在如图1的位置。

图13.1 侧裙、发舱、前后地板拼接处侧围和地板连接，一般只在拼接间隙大的钣金与钣金之间进行涂胶，如图2中的③和④处；后轮罩与侧围的连接处、与地板的连接处，如图2的⑤和⑥处；前地板与前舱拼接处，与后地板拼接处，此处并不普遍，一般只有高档车才会有，如图2中①和②处。

白车身焊装焊接工艺The saying "the more diligent, the more luckier you are" really should be my charm in2006.车身焊接工艺一、车身装焊工艺的特点汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的;由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式;表1列举了车身制造中常用的焊接方法：表1 车身制造中常用的焊接方法及典型应用实例焊接方法典型应用实例电阻焊点焊单点焊悬挂式点焊机车身总成、车身侧围等分总成固定式点焊机小型板类零件多点焊压床式多点焊机车身底板总成C形多点焊接车门、发动机盖总成缝焊悬挂式缝焊机车身顶盖流水槽固定式缝焊机油箱总成凸焊螺母、小支架电弧焊CO2气体保护焊车身总成亚弧焊车身顶盖后两侧接缝手工电弧焊厚料零部件气焊氧—乙炔焊车身总成补焊钎焊锡钎焊水箱特种焊微弧等离子焊车身顶盖后角板激光焊车身底板车身制造中应用最多的是电阻焊,一般占整个焊接工作量的60%以上,有的车身几乎全部采用电阻焊;除此之外就是二氧化碳碳气体保护焊,它主要用于车身骨架和车身总成的焊接中;由于车身零件大都是薄壁板件或薄壁杆件,其刚性很差,所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具,以保证各零件或合件在焊接处的贴合和相互位置,特别是门窗等孔洞的尺寸等;这也是车身装焊工艺的特点之一;为便于制造,车身设计时,通常将车身划分为若干个分总成,各分总成又划分为若干个合件,合件由若干个零件组成;车身装焊的顺序则是上述过程的逆过程,即先将若干个零件装焊成合件,再将若干个合件和零件装焊成分总成,最后将分总成和合件、零件装焊成车身总成;轿车白车身装焊大致的程序图为如图1所示：电阻焊1．电阻焊及其特点将置于两电极之间的工件加压,并在焊接处通以电流,利用电流通过工件本身产的的热量来加热而形成局部熔化,断电冷却时,在压力继续作用下而形成牢固接头;这种工艺过程称为电阻焊;电阻焊的种类很多,按接头形式可分为搭接电阻焊和对接电阻焊两种;结合工艺方法,搭接电阻焊又可分为点焊、缝焊和凸焊三种,对接电阻焊一般有电阻对焊和闪光对焊两种;特点：（1）利用电流通过工件焊接处的电阻而产生的热量对工件加热;即热量不是来源于工件之外,而是内部热源;（2）整个焊接过程都是在压力作用校完成的,即必须施加压力;（3）在焊接处不需加任何填充材料,也不需任何保护剂;形成电阻焊接头的基本条件只有电极压力和焊接电流;2．点焊点焊是利用在焊件间形成的一个个焊点来联接焊件的;两焊件被压紧于两柱形电极之间并通以强大的电流,利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止;然后切断电流,熔核在压力作用下冷却结晶形成焊点;点焊在车身制造中应用最广;点焊的形式很多,但按供电方向来分只有单面点焊和双面点焊两种;在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊;点焊是车身制造中应用最广的焊接方法,一辆轿车的车身上有3500~5000个焊点,可以说,汽车车身是一个典型的点焊结构件;（1）点焊的机械性质A．与铆接和螺栓紧固相比,点焊无松动且刚性高,但滑动系数小,在设计时必须注意可能会出现的应力集中;B．点焊没有像铆接和螺栓紧固那样的铆钉头和螺帽,所以剥离方向的抗拉强度不如铆接和螺栓紧固,但剪切强度可以选取较大的焊点直径的以保证,因为可以说点焊优于铆接和螺栓紧固;C．点焊的疲劳强度,对于单纯的剪切载荷而言语铆接等差别不大,但在板有变形时及承受剥离方向重复的载荷时,其疲劳强度软弱;D．由于点焊焊点部分的金属组织不均匀,所以机械强度也不相同,一般周边强度大,中心部强度小;（2）点焊工艺要求A．焊点质量的一般要求点焊结构靠单个或若干个合格的焊点实现接头的连接,接头质量的好坏完全取决于焊点质量及点距;焊点质量除了取决于焊点尺寸外,还与焊点表面与内部质量有关;焊点外观上要求表面压坑浅、平滑呈均匀过渡,无明显凸肩或局部挤压的表面鼓起；外表面没有环状或颈项裂纹,也无熔化、烧伤或粘附的铜合金;从内部看,焊点形状应规则、均匀,无超标的裂纹和缩孔等内部缺陷及热影响区金属的组织与力学性能有无发生明显的变化等;不同厚度板和多层板的焊接,点焊和板厚的关系两层点焊时：图2所示;图2三层焊点时：图3所示;图3点焊的使用范围由板厚方面来看：点焊用于薄板重叠搭接,虽然损失了重叠部分的材料,但使总成装配加工变得容易;如果板厚较大的话,重叠部分的材料也随之增大,如果用对接接缝,熔焊焊接也不困难;与之相反,随着点焊板厚的增加,由于焊机电气设备等机械电气容量成倍增大,点焊变得十分不利;根据上述理由,一般点焊的板厚为1.6mm以下,板厚在～3.2mm之间,很难判定是采用熔焊还是采用点焊,但在板厚为3.2mm以上,多数结构不采用点焊;汽车车身覆盖件大都是低碳钢的薄板;表2为低碳钢板点焊的最小间距,最小搭接及强度,可供选取焊接规范时参考;表2注：a.本表所示的被焊件材料的抗拉强度为30～32kgf/mm2b.强度为剪切强度c.强度是按焊接手册的数值,并按焊点直径成比例计算出来的,不是实验数据;d.最小焊点间距表示了实质上能忽略相邻点点焊分流效应的极限值;e.最小搭接是如图4所示尺寸表示的长度;f.不等厚板焊接时,按薄板考虑;图4B．点焊所需的最小空间：图5所示;图5（3）点焊设备焊件的点焊是在点焊机上完成的;点焊机的种类很多,按用途可分为通用的和专用的两大类;专用的点焊机主要是多点点焊机;通用式点焊机按安装方法又可分为固定式、移动式或悬挂式点焊机；按电源性质分为Ⅰ频、脉冲及变频点焊机；按加压机构的传动装置分为脚踏式、电动凸轮式、气压传动式及液压传动式点焊机等;但不论哪一类点焊机,一般均由供电系统、控制系统、加压机构和冷却系统等几部分组成;固定式点焊机在车身焊接中主要用来点焊合件、分总成和一些较小的总成;焊机不动,每焊完一个焊点后,焊件移动一个点距,以进行下一个焊点的焊接;移动式点焊机可以用在不便用固定式点焊机焊接的外形尺寸大的车身零部件;悬挂式点焊机是将焊接变压器和焊接工具悬挂在空中,移动方便灵活,适合于装焊大型薄板件;按变压器与焊具连接方式,分为有缆式和无缆式两种;有缆悬挂式点焊机的焊钳与变压器之间用一种特殊的电缆连接,其优点是移动方便,适合于大总成的点焊,劳动强度低;缺点是二次回路长,功率损耗大;无缆悬挂式点焊机,它的焊接工具部分与变压器直接连接,其优点是由于没有二次回路中电缆损耗,功率利用充分,在焊接同样厚度的材料时,变压器的功率和体积均可减小;缺点是移动起来不方便;3．缝焊缝焊类似于连续点焊,是以旋转的滚盘状电极代替点焊的柱状电极;所以缝焊的焊缝实质上是由许多彼此互相重叠的焊点组成;缝焊按滚盘转动与馈电方式可分为连续缝焊,断续缝焊和步进式缝焊等;缝焊主要用于要求气密性的焊缝.缝焊也是电阻焊,焊接原理跟点焊一样,只不过是缝焊用滚盘代替了点焊的电极,焊件置于两滚盘之间,靠滚盘转动带动焊件向前移动;同时通以焊接电流,形成类似连续点焊的焊缝;缝焊按滚盘转动与馈电方式分为：连续缝焊、断续缝焊和步进式缝焊;按供电方向或一次成缝条数也可分为单面缝焊、双面缝焊、单缝缝焊和双缝缝焊等;断续缝焊时,滚盘连续转动,焊件在两滚盘间连续移动,而焊接电流断续接通;由于焊接电流间断地接通,滚盘和焊件有冷却的机会,滚盘损耗小,焊缝也不易过热,因此应用最广泛;由于缝焊的分流较大,故焊接电流一般比点焊增加20～60%,具体数值视材料厚度和点距而定;要求气密性的缝焊接头,各焊点之间必须有一定的重叠,通常焊点间距应比焊点直径小30～50%,焊点间距可按下列经验公式选取;对于低碳钢 C=～t对于铝合金 C=～t式中 C——缝焊焊点间距mm； t——两焊件中较薄焊件的厚度mm;对于非气密性接头,焊点间距可在很宽的范围内变化,甚至可以使各相邻焊点相互分离,成为缝点焊;缝焊工艺参数主要是根据被焊金属的性能、厚度、质量要求和设备条件来选择,通常可参考已有的推荐数据初步确定表3,再通过工艺试验加以修正;表3 低碳钢的缝焊规范凸焊是点焊的一种变型,它是利用零件原有的能使电流集中的型面、倒角或预控制的凸点来作为焊接部位的;凸焊时,一次可在接头处形成一个或多个熔核;在汽车车身制造中,凸焊主要用于将较小的零件如螺母、垫圈等焊到较大的零件上;凸焊与点焊相比,其不同点是在焊件上预先加工出凸点,或利用焊件上原有的能使电流集中的型面、倒角等作为焊接时的局部接触部位;因为是凸点接触,提高了单位面积上的压力与电流,有利于板件表面氧化膜的破裂与热量的集中,减小了分流电流,一次可进行多点凸焊,提高了生产率,并减小了接头的变形;凸焊的特征：（1）即使热容量明显不同的组合也很容易得到良好的热平衡焊接厚板和薄板时,厚板上加上突点,厚板的热容量就等于薄板的热容量;（2）可得到与板厚无关的低强度焊接点焊时根据板厚决定焊点的大小;（3）电极寿命长,操作效率高;（4）能进行焊点间距小的点焊;凸焊的标准凸起形状如表4和图6所示;表4注：凸起的大小取决于薄板的板厚,凸起在厚板上加工;图6凸焊由于需要预先冲制出凸起部分,所以比点焊多一些焊前准备的工序和设备;因而,在选用凸焊时,必须全面考虑; 为了使各个凸点熔化能均匀一致,凸焊时电极压力和焊接电流应均匀地分布在同时焊的各个凸点上;为此,凸点冲制必须精确,尺寸稳定,且焊件必须仔细清理;5．二氧化碳气体保护焊二氧化碳气体保护焊是一种熔化极气体保护电弧焊接法,它利用焊丝与工件间产生的电弧来熔化金属,由CO2气体作为保护气体,并采用光焊丝作为填充金属; １CO2气体保护焊与其他电弧焊相比,具有以下优点：生产率高;操作性能好;焊接质量高;对铁锈的敏感性小;成本低;易于实现机械化和自动化;气体保护焊的适应性强,应用范围广; ２二氧化碳气体保护焊的规范参数,主要有电源极性、焊丝直径、电弧电压、焊接电流、气体流量、焊接速度、焊丝伸出长度、直流回路电感等;选择这些参数的原则是：要在保证焊接质量的前提下,尽可能提高劳动生产率,并要注意焊接规范参数对飞溅,气孔、焊缝形成及焊接过程稳定性的影响,在汽车车身焊接中,常用的CO2气体保护焊焊接规范列于表5中;表5 CO2气体保护焊焊接规范气体保护焊自动焊机是由焊接电源、送丝机构、行走机构、焊矩、气路系统和控CO2制系统等部件组成;气路系统包括减压阀、预热器、干燥器和流量计等;CO气体保护焊2半自动焊机中设有行走机构,其余部分与自动焊机相同;CO焊电源有如下几种：抽头式硅整流电源、高漏抗式硅整流电源、自调电感式硅2整流电源、自饱和和电抗器式硅整流电源、可控硅式整流电源和晶体管式整流电源等;为了获得较高的焊接质量,现在大都采用可控硅整流电源;送丝机构的作用是将焊丝按要求的速度送至焊接电弧区,以保证焊接的正常进行,一气体保护焊半自动焊机根据其送丝方式的不同,有推丝式、般都采用等速送丝方式;CO2拉丝式和推拉丝式三种送丝机构,推丝式送丝机构用于直径较粗的焊丝;拉丝式送丝机构稳定可靠,焊工操作范围也不受限制,推拉丝式结构复杂,制作技术要求高,国内很少应用;国内焊机常采用双主动式送丝辊轮,辊轮直径一般为30~40mm;焊枪是直接施焊的工具,起到导电、导丝、导气的作用;常用的半自动焊枪有拉丝焊枪、推丝式手枪形焊枪和推丝式鹅颈形焊枪;二、激光焊接激光焊接是本世纪汽车工业上应用的新技术;它的原理是利用原子受辐射,使工作物质受激而产生的一种单色性高、方向性强、亮度高的光束,经聚焦后把光束聚焦到焦点上可获得极高的能量密度,利用它与被焊工件相互作用,使金属发生蒸发、融化、熔合、结晶、凝固而形成焊缝;１．激光焊接特点Ａ．由于激光束的频谱宽度窄,经汇聚后后的光斑直径可小到0.01mm,功率密度可达109W/cm2,它和电子束焊同属于高能焊;可焊~50mm厚的工件;B．脉冲激光焊加热过程短、焊点小、热影响区小;C．与电子束焊相比,激光焊不需要真空,也不存在X射线防护问题;D．能对难以接近的部位进行焊接,能透过玻璃或其他透明物体进行焊接;E．激光不受电磁场的影响;F．激光的电光转换效率低;工件的加工和组装精度要求高,夹具要求精密,因此焊接成本高;激光焊接的特点是被焊接工件变形极小,几乎没有连接间隙,焊接深度/宽度比高,例如焊缝宽1毫米,深为5毫米,因此焊接极为牢固,表面焊缝宽度很小,连接间隙实际为零,焊接质量比传统方法高;所以在一些用激光焊接的汽车顶壳是不用装饰条遮蔽焊接线的;在汽车制造中,激光焊接主要用于车身框架结构的焊接,例如顶盖与侧面车身的焊接,传统焊接方法的电阻点焊已经逐渐被激光焊接所取替;用激光焊接技术,既提高了工件表面的美观,又降低了板材使用量,由于零件焊接部位几乎没有变形,不需要焊后热处理,还提高了车身的刚度;2．激光焊接设备激光焊接设备的关键是功率激光器,主要有两大类,一是固体激光器,又称Nd:YAG激光器;Nd钕是一种稀土族元素,YAG代表钇铝柘榴石,晶体结构与红宝石相似;Nd:YAG激光器波长为μm,优点是产生的光束可以通过光纤传送,因此可以省去复杂的光束传送系统,适用于柔性制造系统,通常用于焊接精度要求比较高的工件;汽车工业常用输出功率为3-4千瓦的Nd:YAG激光器;另一类是气体激光器,又称CO2激光器,分子气体作工作介质,产生平均为μm的红外激光,可以连续工作并输出很高的功率,激光功率在2-5千瓦之间,目前已有2 0千瓦在实验运用;。

车⾝⽓密性及⽩车⾝⽤胶技术标准油漆车⾝⽓密性主要检测油漆车⾝密封性能，油漆车⾝⽓密性试验主要检测油漆车⾝各空腔及焊缝是否漏⽓及泄漏量⼤⼩。

油漆车⾝需满⾜焊装涂胶、涂装涂胶、堵件及胶块设计状态。

⽓密性验证⽬的：检测油漆车⾝油泄漏量是否达到密封性能⽬标，并检查⽩车⾝焊接、涂胶、涂装PVC涂胶及堵件装配是否满⾜产品要求。

技术要求⽩车⾝胶品：采⽤树脂或橡胶或聚合物为基材，在⽩车⾝上主要起到密封、防腐、粘接、减振及降噪等作⽤，外观主要为均匀膏状或固体形态。

1.胶品特性按照胶品主要性能和⽤途的差异进⾏分类，见表1。

2.胶品类型（1）点焊胶和结构胶涂胶PDM图定义：型号、尺⼨定义须完整。

其中尺⼨定义包括胶体的直径（或⾼、宽）、涂胶长度及公差，并标注每段胶的总长度。

不同部位的胶须有典型断⾯图，涂胶起⽌端必须要有放⼤图进⾏尺⼨标注。

1）避免涂胶不连续。

同⼀涂胶部位的胶体直径定义须统⼀（特别是⼿⼯涂胶情况下）。

2）在同⼀涂胶部位避免定义2种以上容易混淆的胶种的原则，以免⽤错胶。

3）车⾝结构设计：涂胶位置的钣⾦搭接边宽度建议不⼩于10mm，以避免装配溢胶问题。

4）搭接边设计避免过于复杂的曲⾯造型，保证⼿⼯涂胶不出现折折弯弯的S形轨迹；有条件的部位，钣⾦⾯设计涂胶线便于控制涂胶位置。

5）不得设计钣⾦缺⼝，影响涂胶的连续性或导致出现漏胶和流挂问题。

6）涂胶位置距离20mm范围内禁⽌定义烧CO2焊缝。

（2）2D胶块、拇指胶、密封胶条、隔振胶条涂胶PDM图定义：型号、尺⼨定义须完整。

其中尺⼨定义包括胶块在钣⾦上的粘贴位置及尺⼨公差。

胶块在钣⾦上粘贴位置，必须以钣⾦棱线为参照标识不同⽅向的距离和允许的偏差量。

车⾝结构设计：对胶块或胶条的位置设计参照标识。

在装配粘贴起、末位置，设置涂胶提⽰标识，如凸台、凸圈、拉延标记等。

须注意的是，所有标识不得破坏钣⾦密封结构。

其他要求：产品部门必须对胶品的膨胀特性进⾏确认和验证能否充满钣⾦空腔。

车身密封－防腐介绍（白车身）车身防腐性能是决定车身使用寿命的重要指标。

由于车身在行驶中经常受到高速石子的撞击，还经历潮湿和酸碱环境，要使整车满足设计任务书的要求，必须要分析车身各个部件在使用中的腐蚀风险，从结构设计和材料选择开始，确保防腐材料在整车（白车身）零部件上的可实施性。

一．PSA的防腐目标●保证零件16年的安全运行（售后15年＋1年商品化前的整车库存）判断的标准：60个CAV循环●保证13年无穿孔（售后12年＋1年商品化前的整车库存）,按照国标QC/T 484—1999，车身耐腐蚀性要求是8无穿孔年。

判断的标准：60个CAV循环●客户可见的零件6年无红锈腐蚀现象（售后5年＋1年商品化前的整车库存）判断的标准：30个CAV循环二．车身防腐区域划分2.1、通常将车身分为4个级别－0级：没有要求区域－1级：腐蚀较弱区域－2级：一般要求区域－3级：强腐蚀要求区域2.2、对于外观腐蚀风险划分为3个等级－A级：弱风险区－B级：一般风险区－C级：强风险区2.3、车身腐蚀等级图示部件说明要求等级涂层镀锌层电泳层抗石击Ⅰ－地板部件1－前地板总成：K2B－地板：－横梁：－外（前，前闭板）－侧围内部－通道/横梁加强板：侧围外部侧围内部－通道：333310/1010/100/010/100/010/101515/R8/R15/R8/R15OONONO/N2－后地板总成：K2C－地板：－横梁：－侧围内部－侧围外部－纵梁：－加强板：－外部－侧围内部3133310/100/010/1010/1010/100/01581515/R158NNNONNⅡ－风窗挡板：K3A－挡板： 3 10/10 10 NO：有抗石击要求N：无抗石击要求三．防腐密封定义3.1、通用涂层定义：防腐原理：以牺牲性材料保护钢板。

试验证明：10um/10um的双面镀锌钢板暴露在大气中，5年才出现红锈，而0.7的裸板暴露在大气中是3年穿孔。

根据镀锌工艺，镀锌分为热镀锌（G）和电镀锌（EZ），电镀锌成本高于热镀锌，通常G10/10的防腐效果等同于EZ7.5/7.5。

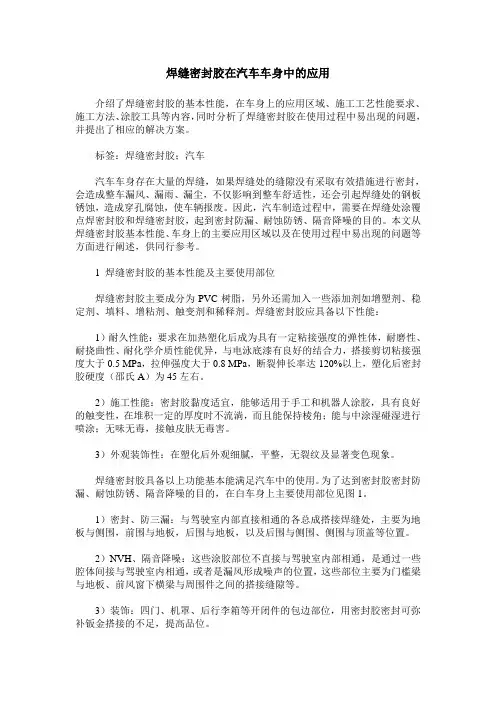

焊缝密封胶在汽车车身中的应用介绍了焊缝密封胶的基本性能，在车身上的应用区域、施工工艺性能要求、施工方法、涂胶工具等内容，同时分析了焊缝密封胶在使用过程中易出现的问题，并提出了相应的解决方案。

标签：焊缝密封胶；汽车汽车车身存在大量的焊缝，如果焊缝处的缝隙没有采取有效措施进行密封，会造成整车漏风、漏雨、漏尘，不仅影响到整车舒适性，还会引起焊缝处的钢板锈蚀，造成穿孔腐蚀，使车辆报废。

因此，汽车制造过程中，需要在焊缝处涂覆点焊密封胶和焊缝密封胶，起到密封防漏、耐蚀防锈、隔音降噪的目的。

本文从焊缝密封胶基本性能、车身上的主要应用区域以及在使用过程中易出现的问题等方面进行阐述，供同行参考。

1 焊缝密封胶的基本性能及主要使用部位焊缝密封胶主要成分为PVC树脂，另外还需加入一些添加剂如增塑剂、稳定剂、填料、增粘剂、触变剂和稀释剂。

焊缝密封胶应具备以下性能：1）耐久性能：要求在加热塑化后成为具有一定粘接强度的弹性体，耐磨性、耐挠曲性、耐化学介质性能优异，与电泳底漆有良好的结合力，搭接剪切粘接强度大于0.5 MPa，拉伸强度大于0.8 MPa，断裂伸长率达120%以上，塑化后密封胶硬度（邵氏A）为45左右。

2）施工性能：密封胶黏度适宜，能够适用于手工和机器人涂胶，具有良好的触变性，在堆积一定的厚度时不流淌，而且能保持棱角；能与中涂湿碰湿进行喷涂；无味无毒，接触皮肤无毒害。

3）外观装饰性：在塑化后外观细腻，平整，无裂纹及显著变色现象。

焊缝密封胶具备以上功能基本能满足汽车中的使用。

为了达到密封胶密封防漏、耐蚀防锈、隔音降噪的目的，在白车身上主要使用部位见图1。

1）密封、防三漏：与驾驶室内部直接相通的各总成搭接焊缝处，主要为地板与侧围，前围与地板，后围与地板，以及后围与侧围、侧围与顶盖等位置。

2）NVH、隔音降噪：这些涂胶部位不直接与驾驶室内部相通，是通过一些腔体间接与驾驶室内相通，或者是漏风形成噪声的位置，这些部位主要为门槛梁与地板、前风窗下横梁与周围件之间的搭接缝隙等。

白车身的工艺方法有哪些
白车身的工艺方法主要有以下几种：
1.冲压：通过将金属板材放入冲床中，利用冲床的冲压模具对金属板材进行冲击，使其产生所需形状的加工工艺方法。

冲压工艺可以用于生产白车身中的大部分零件，如车门、车顶等。

2.焊接：将不同的车身零件通过焊接方法连接在一起，形成整体结构。

常见的焊接方法有点焊、气焊、电弧焊等。

焊接工艺在生产白车身中起到了至关重要的作用。

3.涂装：将车身零部件进行喷涂，使其形成一层保护性的涂层，以保护车身不受外界环境的腐蚀。

涂装工艺也可以使车身获得更好的外观效果，并起到美化的作用。

4.铆接：将车身零件通过铆钉连接在一起，形成固定的结构。

铆接工艺可以用于连接较薄的金属零件，如薄板，以及连接不易进行其他组装方式的零件。

5.黏接：使用特殊的胶水或者胶粘剂将车身零部件连接在一起，形成结构稳定的白车身。

黏接工艺相比其他工艺方法具有更轻量化和更高的结构强度。

6.包覆：对特定的车身部件进行包覆，增加其刚度和强度。

包覆可以采用复合材
料、纤维增强塑料等材料进行，以提高车身的轻量化和安全性。

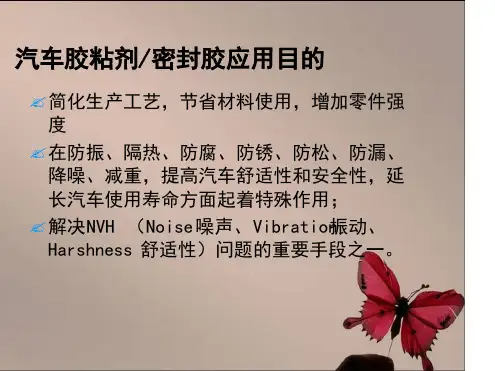

车身上用胶的分布范围：1、焊装用胶：•折边胶和折边胶带∙点焊密封胶和点焊胶带•膨胀型减震胶和膨胀胶带•补强胶片•高膨胀填充物2、涂装用胶•焊缝密封胶和胶带•防石击涂料•指压密封胶、总装用胶：•内装饰胶•丁基密封胶带•风挡玻璃胶4、模具材料•模型板材•模型胶泥5、其它用胶•塑料粘接胶■ 液体密封胶作用：• 简化生产工艺，节约材料使用，增加零件强度• 在防振、隔热、防腐、防锈、防松、防漏、降噪、减重，提高汽车舒适性和平安性,延长汽车使用寿命方面起着特殊作用;解决NVH （Noise噪声、Vibration振动、Harshness舒适性）问题的重要手段之一。

对焊装工序胶的基本要求具有良好的油面施工性和油面粘接性；未固化前在经过各种处理液（冷水、热水、脱脂液、除锈液、磷化液等）、电泳液的冲刷和侵蚀时，不会脱落、造成污染和性能上的转变；不能引起焊点的锈蚀；胶中不能含有有机硅类物质，防止对电泳漆和面漆质量造成危害。

能随底漆快速固化；1折边胶用于车门、发动机引擎盖和行李箱盖包边处以粘代焊，消退焊接工艺造成的车身凹坑（焊点痕迹）影响外观问题；解决镀锌钢板点焊破坏焊点四周镀锌结构，降低车身耐腐蚀性问题；提高车门等包边部位连接强度，目前包边采纳粘接工艺已远远大于焊接强度，而且不会产生应力集中，大大提升了车身撞击平安性能和车身寿命。

次结构折边胶以环氧树脂、PVC树脂、橡胶为基材的次结构型折边胶；同样用于车门、行礼箱盖、发动机罩、后门等折边部位，剪切强度较低，但胶层弹性好，剥离强度高，能满足一般折边粘接，价格较高强度折边胶低；目前一汽大众宝来、上海大众普桑、奇瑞汽车等厂家均在部分位置采纳该类材料。

粘接替代点焊优点粘接强度高：・折边胶粘接强度18 —25MPa之间，粘接强度足以取代全部或部分焊点。

外观美观∙无焊点凹坑。

抗冲击好：・采纳粘接方法无应力集中现象，抗冲击效果好・折边胶应用留意事项•依据不同车型（SUV/轿车/皮卡），不同部位（车门/引擎盖/行礼箱），不同烘烤（1次/2次）工艺选择合适的折边胶产品，如高强度、高剥离强度的结构型折胶、次强度折边胶; 如无予固化过程，则选择含特殊玻璃珠折边产品，降低生产成本，提高车身质量；■ 涂胶部位、涂胶数量要正确•涂胶涂胶量、部位要正确，一般用量胶条直径为1mm,但假如包边缝隙过大，或按1mm直径无法达到抱负效果，则要依据用户实际状况用量进行调整；用量过多会在折边时溢出，后续固化后形成胶瘤，影响后续接缝胶施工，过少会导致粘接强度下降，同时消失空腔，在后续涂布的接缝胶固化时空气膨胀导致表面鼓出气泡。

粘接密封技术在汽车白车身制造中的应粘接密封技术在汽车白车身制造中的应用为满足汽车制造技术不断提高的需要，粘结密封作为汽车生产所必需的一类重要辅助制造方式，应用越来越广泛。

粘接密封技术在汽车制造上的应用，与其它焊接、铆接、螺栓连接相比，不仅能连接不同材料，如金属和非金属、复合材料，还可以提高结构的韧性、耐疲劳性、抗冲击性和耐腐蚀性，可以起到增强汽车结构、紧固防锈、隔热减振和内外装饰的作用，还能够代替某些部件的焊接、铆接等传统工艺，实现相同或不同材料之间的连接，达到减轻重量、降低能耗、简化组装工序、提高制品质量和优化产品结构等其它连接方法(如铆接和焊接等)所不能实现的效果。

粘接技术是借助胶粘剂在固体表面上所产生的粘合力，将同种或不同种材料牢固地连接在一起的方法。

密封技术是采用密封胶在相互连接作用的表面间形成密封面，并保证密封面不发生渗漏的一种技术。

密封实际上是一种连续粘接，使用这种粘接方法可以粘接住需密封的接头，以防止产生破坏作用的液体和气体的渗入。

车身上应用的胶粘剂、密封胶按照用途主要有折边胶、点焊密封胶、减振胶、焊缝密封胶、抗石击涂料、指压胶等。

车身上应用的胶粘剂、密封胶按照汽车车身粘接的主要形式分为两种：非结构型和结构型。

非结构粘接是指车身连接件表面的粘涂、密封和功能性粘接，典型的非结构胶包括表面粘接用胶粘剂、密封和导电胶粘剂等。

结构型粘接是将结构单元用胶粘剂牢固地固定在一起的粘接现象。

所用的结构胶粘剂及其粘接点必须能传递结构应力，在设计范围内不影响其结构的完整性及对环境的适用性。

结构胶粘剂是一种以热固性树脂、橡胶和聚合物合金为主的胶粘剂(如环氧、酚醛、不饱和等胶粘剂)系列。

此类胶粘剂可提供光滑的外形，能传递较大的机械载荷应力，避免在胶层间产生应力集中，从而可提高装配件的使用性能和耐久性。

结构胶粘剂的种类很多，主要种类有：钣金胶(板一板结构)、蜂窝面板胶(板一芯胶)、底胶、蜂窝夹芯胶、发泡胶等等。

10.16638/ki.1671-7988.2021.04.035白车身涂胶质量控制方法陶秋实，石鹏程（上汽通用汽车有限公司整车制造工程部，上海201208）摘要：在焊装车间内大量使用密封胶、结构胶、膨胀胶来保证车辆抗腐蚀性能、增加结构强度、提高驾乘体验。

涂胶失效会对产品质量，行驶安全造成重大影响。

文章介绍了针对不同胶路的特性等级，使用压覆检查方法，在线视觉监控，涂胶控制流程来对车间内的涂胶质量进行高效稳定的闭环控制。

关键词：涂胶；视觉；质量；白车身中图分类号：U466 文献标识码：A 文章编号：1671-7988(2021)04-116-04Sealing Quality Control of Body in WhiteTao Qiushi, Shi Pengcheng( SAIC-GM Vehicle Manufacturing Engineering Department, Shanghai 201208 )Abstract:Sealer, structural adhesive and expansion adhesive are widely used in welding workshops to ensure vehicle anti-corrosion, increase structural strength and improve driving experience. The failure of sealing will have a great impact on product quality and driving safety. According to the characteristics of different sealant, this paper introduces the method of wet out check, the application of online vision monitoring system, and the control procedure of sealing process to carry out efficient and stable closed-loop control in the workshop.Keywords: Sealing; Vision; Quality; Body in whiteCLC NO.: U466 Document Code: A Article ID: 1671-7988(2021)04-116-04前言汽车白车身是将金属板材通过各种连接技术组合而成的金属壳体。

白车身涂胶要用8种胶，都在这里了！涂胶工艺是汽车白车身制造过程中非常重要的一环。

车身涂胶不仅可以提升整车密封防水性能，提高NVH性能实现减振降噪，同时，在实现汽车轻量化、节能降耗等方面也发挥着重要作用...随着制造技术的发展，密封胶作为汽车生产中必需的一种辅助材料，应用越来越为广泛。

车身涂胶不仅可以提升整车密封防水性能，提高NVH性能实现减振降噪，同时，在实现汽车轻量化、节能降耗等方面也发挥着重要作用。

在汽车的生产过程中，涂胶工艺在焊装车间、涂装车间和总装车间都有应用。

在此，本文重点介绍了焊装车间和涂胶车间用胶的分类、性能以及工艺特点。

焊装用胶的用途及性能焊装车间用胶主要有5种类型：折边胶、膨胀胶、点焊密封胶、隔振胶片和结构胶。

1.折边胶折边胶主要用于车门、引擎盖和行李箱盖外板的包边，代替焊点连接内、外盖板，避免车身表面出现焊接而造成的凹坑，提高车身的外观质量。

如图1所示，折边胶断面尺寸为直径约3mm的半圆弧，半圆弧圆心离外板内表面边界约2.5mm。

2.膨胀胶膨胀胶主要用于引擎盖、行李箱盖、顶盖和车门等内外板之间，用来减弱行车中的振动和噪声，增加整车的舒适性。

涂膨胀胶时一般分为条状膨胀胶和点状膨胀胶，条状膨胀胶的断面尺寸为直径约8mm 的半圆弧，每段长度约60～80mm，段与段的间隔约40mm;点状膨胀胶的直径约为20mm(视板件之间距离进行调整)，相邻胶点的间隔一般大于50mm。

3.点焊密封胶点焊密封胶主要用于前围、侧围和地板等处的密封，以实现防水、防尘和防锈，并防止灰尘等进入接头部位，如图2所示。

点焊密封胶的断面尺寸为直径约3mm的半圆弧，圆心离边界7mm。

4.隔振胶隔振胶主要用于车门外板、侧围外板和顶盖等板件处，主要作用为减振，提高车辆的NVH性能，膨胀率范围100%～300%。

隔振胶的断面尺寸为直径约6mm的圆，胶涂在相应的储胶槽位置。

5.结构胶结构胶主要用于外板件和外板加强件之间的密封连接，用来替代点焊(外板表面不允许有焊点或可焊性差)，提高刚度和密封，防止水、灰尘等进入车身内部，所以要求粘结强度高。

5401010001-T22 侧围总成点焊密封胶5010100001-T22下车身总成点焊密封胶5401500001-T22 后侧围内板总成5701010001-T22 总成焊装（侧围外板总成-左）焊装指示书膨胀胶加油口盒、侧围工序型号：膨胀胶涂胶要求：长度、宽度沿整个胶槽,涂胶连续均匀。

高度：6mm 。

膨胀胶5401190001-T22 加油口盒总成5401111001-T22 侧围外板-左仅左侧，右侧无。

第12页焊装指示书焊接密封胶空气室外板 空气室外板加强板区域工序焊装（空气室总成焊接）点焊密封胶型号：长度：约1450X2mm涂胶要求：点焊密封胶涂敷沿搭接边，涂胶高度3mm ，与搭接边的边界保持6mm 的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。

5301331001-T22空气室外板5301351001-T22空气室外板加强板第13页点焊密封胶空气室外板空气室外板加强板AA点焊密封胶焊装指示书焊接密封胶空气室内板 空气室外板加强板区域工序焊装（空气室总成焊接）点焊密封胶型号：点焊胶长度：约1550mm涂胶要求：涂胶高度3mm,点焊密封胶涂敷沿搭接边，与搭接边的边界保持6mm 的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。

5301381001-T22空气室内板5301351001-T22空气室外板加强板第14页点焊密封胶空气室外板加强板AA空气室内板焊装指示书焊接密封胶前挡板 空气室内板区域工序焊装（前机舱总成焊接）点焊密封胶5301141001-T22前挡板5301381001-T22空气室内板型号：点焊胶长度：1450mm涂胶要求：涂胶高度3mm,点焊密封胶涂敷沿搭接边，与搭接边的边界保持6mm的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。

第15页点焊密封胶空气室内板前挡板A A焊装指示书焊接密封胶前挡板 A柱下内板工序焊装（前机舱总成与A柱下内板总成焊接）点焊密封胶5301141001-T22前挡板型号：点焊胶长度：510mmX2涂胶要求：涂胶高度3mm,点焊密封胶涂敷沿搭接边，与搭接边的边界保持6mm的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。
