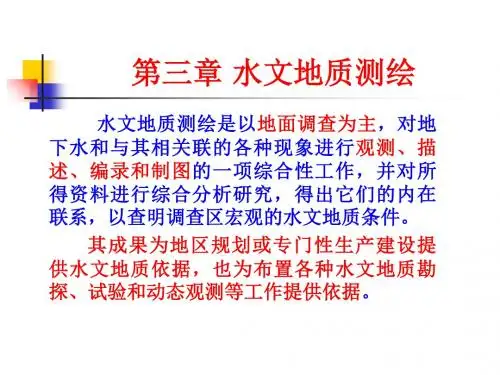

水文地质测绘-PPT课件

23.04.2020
§1 水文地质图件
二、综合水文地质图
水文地质勘察
综合水文地质图，实际上是把在区域水文地质调查中所获得的 各种水文地质现象和资料，用各种代表符号和方式，反映到按 一定比例尺缩小的图纸上所编制的一种具综合内容的地质一水 文地质图件。编得好的图件，可在图上明确地反映出调查区内 地下水的形成条件、赋存规律及地下水的各种特征，从中得到 区域水文地质规律，为国家现代化建设提供资料。
水文地质调查成果，一般分为图件与文字两部分。本章主要 介绍综合性水文地质调查成果的编制要求。专门性水文地质 调查成果的要求，按需要归入供水或矿床水文地质调查中加 以介绍。
23.04.2020
§1 水文地质图件
水文地质勘察
应在深入分析研究各种野外及室内所获得的各种原 始图件、表格及有关实际材料的基础上，编制最终成果 图件。应该知道，所编图幅的精度，主要取决于这些原 始资料的数量及其可靠程度。由于地下水是一种多变性 质的编图对象，其内容较其他类型地质图件复杂，故通 常需用一系列图幅––––水文地质图系阐明调查区地下水 各方面的特征。调查阶段愈深入、编图的比例尺愈大， 图件应反映的内容愈多，组成图系的图幅数量亦愈多。
23.04.2020
§1 水文地质图件
水文地质勘察
按地质矿产部1982年出版的《区域水文地质普查规范补充规定》 中的综合水文地质图编图方法的基本原则，图中首先要划分出五 种基本类型地下水（岩性+空隙），即松散岩类孔隙水、碎屑岩 类裂隙孔隙水、碳酸盐岩类裂隙溶洞水（岩溶水）、基岩裂隙水 和冻结层水。每种基本类型，可根据不同情况划分为若干亚类。 类和亚类应突出表现出富水等级、埋藏条件和水质。
100m、＞100m表示。如有咸水，还应反映出咸淡水分界面 的埋深。

（9）异常点剔除。
精选PPT
15
埋深图
一、用途
（1）推断地下水形成条件；
（2）可以指导生产，布置井的类型，选 择泵的类型和功率。
分级有学生自己定。
二、注意事项
（1）埋深成果：防止分界过多，不能过 多的穿越地形等高线；
（2）一般由于地形和等水位面均为连续
变化的平面，所以埋深分区不能越级接触。
精选PPT
透水性质的变化。
精选PPT
14
五、注意事项
（1）统测时间不要太长；
（2）勿在雨后或大量抽水后测水位；
（3）天然水体没有水面标高；
（4）水位点要足够多、均匀、埋深测量正确；
（5）等水位线与地形等高线不能相交，不能穿过 地表水体、沼泽、湿地；
（6）插点时在地形坡度变化最大方向插；
（7）泉的埋深为零；
（8）水位资料不足的地区用虚线连接（推断）；
22
1.2 工作区位置 实习区位置。 工作区位置。 区内交通条件。 附工作区位置图，交通位置图。
1.3 地质及水文地质研究程度 附研究程度图
精选PPT
23
2 自然地理概况
2.1 地形地貌
指导书中有一部分。
河谷地貌：二级阶地、一级阶地、漫滩、 河床。P32
2.2 气象
按气象要素描述，气温、温度、降雨、蒸 发、风、霜冻等。
精选PPT
3四、综合水文地质图 Nhomakorabea1. 综合水文地质图上应反映的内容
（1）各年代含水岩系和非含水岩系。
（2）含水岩系的富水性。
（3）地下水的流向及其天然出露现象（泉，矿泉， 温泉等）。
（4）地下水矿化度等值线。
（5）地形和地表水流与水体。

水文物探
水文地质物探方法的基本原理 物探方法在水文地质调查中的应用
水文地质人员在物探工作中的任务
水文地质人员在物探工作中的任务
1．掌握物探方法的使用条件
物探方法是一种先进的地质调查技术。但它能否取得好效果， 还取决于一系列自然与人为因素。当能满足下列使用条件时， 才能有较好的效果。
（1）探测对象（岩层或含水带）与围岩之间存在比较显著的物性差异； （2）这种物性差异，要有一定的异常幅度，并能在所探测的深度内能 被目前使用的物探仪器测量出来； （3）探测对象呈现的异常现象，能与其他自然和人为干扰因素引起的 异常现象很好地区别开来； （4）还要求探测对象有一定的规模（厚度或范围），埋藏不能太深， 其他自然和人为干扰因素（地形坡度、切割程度、浮土厚度、工业地电、 地下金属管道等）的影响不能太强烈。
物探方法在水文地质调查中的应用
（1）电阻率法 岩石的电阻率与岩石的矿物成分、结构、孔隙度、含
水量及地下水的矿化度有关。主要应用: ① 确定含水层的分布、厚度及埋深、寻找古河道、古冲洪
积扇等； ② 寻找断裂破碎带和岩溶发育带的分布、位置、圈定富水
带，确定覆盖层及风化层的厚度等； ③ 划分咸淡水界面，寻找淡水透镜体； ④ 估算水文地质参数等。
物探方法在水文地质调查中的应用
地面物探方法，已被证明是探测地下岩性、划分地层和确定 构造的有效手段之一，几乎所有地面物探方法均可用于寻找地 下水和判定某些水文地质特征。但是，绝大多数物探方法并不 是直接地测定出地下水的物性显示，而是通过测定出岩石或裂 隙、空洞的物性显示，去判断是否有含水层和富水带的存在。 当然，岩石本身的物性显示在一般情况下又比水强烈得多，因 此，准确地说，多数的物探方法均是间接的找水方法。

坏及溶蚀机理、含水层的颗粒成分、地下水运动情 况，以及地下水年龄等资料，皆需通过室内研究， 包括分析、鉴定、模拟试验和实验等工作。
第12页/共27页
6、水文地质物探 利用地球物理方法查明含水介质水文地质特征
的勘探叫水文地质物探。水文地质物探具有工作 方便、速度快、成本低、用途广等优点，是当前 水文地质调查中不可缺少的工作手段之一。
§1 水文地质勘察的目的与任Байду номын сангаас §2 水文地质勘察的基本方法
第1页/共27页
§1 水文地质勘察的目的与任务
一、 水文地质勘察的目的
通过一系列的现场观测、勘探、试验以及室 内实验研究：
1、查明地下水的形成、赋存和运移特征; 2、查明地下水水量、水质的变化规律; 3、为地下水资源评价、开发利用、管理和保 护以及环境问题防治提供所需的水文地质依据。
3、GIS技术 GIS(地理信息系统)是建立在计算机应用基础上，
实现对各种地理信息进行获取、存储、检索、处理 和综合分析的技术系统。
它具有空间数据采集和编辑、数据库管理和制图、 空间查询和综合分析等多种功能。
第21页/共27页
3、GIS技术
(1) 建立地下水数据库及模拟系统
过去在水文地质调查和监测中获得大量的水文 地质现象的数据，一般是将它们用各种图表表示， 利用起来很不方便。
等，并可通过查明地表水体的污染来间接判断地下 水污染的线索。
第17页/共27页
2、同位素技术 地下水在形成和运移过程中，各种化学组分的
同位素成分都会进入水中.利用这些同位素踪迹可 以研究地下水及其与环境介质之间的关系。环境同 位素能对地下水起着标记和记时作用。因此被广泛 应用于水文地质调查工作中。
第18页/共27页
