第1章直流电路习题参考答案一、填空题:1. 任何一个完整的电路都必须有、和 3个基本部分组成。
具有单一电磁特性的电路元件称为电路元件,由它们组成的电路称为。
电路的作用是对电能进行、和转换;对电信号进行、和。
2. 反映实际电路器件耗能电磁特性的理想电路元件是元件;反映实际电路器件储存磁场能量特性的理想电路元件是元件;反映实际电路器件储存电场能量特性的理想电路元件是元件,它们都是无源元件。
3. 电路有、和三种工作状态。
当电路中电流0R U I S 、端电压U=0时,此种状态称作,这种情况下电源产生的功率全部消耗在。
4.从耗能的观点来讲,电阻元件为元件;电感和电容元件为元件。
二、判断题:1. 理想电流源输出恒定的电流,其输出端电压由内电阻决定。
()2. 电阻、电流和电压都是电路中的基本物理量。
()3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
()4. 绝缘体两端的电压无论再高,都不可能通过电流。
()三、选择题:(每小题2分,共30分)1. 当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件()功率;当元件两端电压与通过电流取非关联参考方向时,即为假设该元件()功率。
A、吸收;B、发出。
2. 一个输出电压几乎不变的设备有载运行,当负载增大时,是指()A、负载电阻增大;B、负载电阻减小;C、电源输出的电流增大。
3. 当电流源开路时,该电流源内部()A、有电流,有功率损耗;B、无电流,无功率损耗;C、有电流,无功率损耗。
4. 某电阻元件的额定数据为“1KΩ、2.5W”,正常使用时允许流过的最大电流为()A、50mA;B、2.5mA;C、250mA。
四、计算题1.1已知电路如题1.1所示,试计算a、b两端的电阻。
1.2根据基尔霍夫定律,求图1.2所示电路中的电流I1和I2;1.4 根据基尔霍夫定律求图 1.3图所示电路中的电压U1、U2和U3。
1.5 已知电路如图1.4所示,其中E1=15V,E2=65V,R1=5Ω,R2=R3=10Ω。
教学过程教学内容组织教学教学内容教学过程教学过程教学过程教学过程课后作业了解学生情况,检查学生书本等。

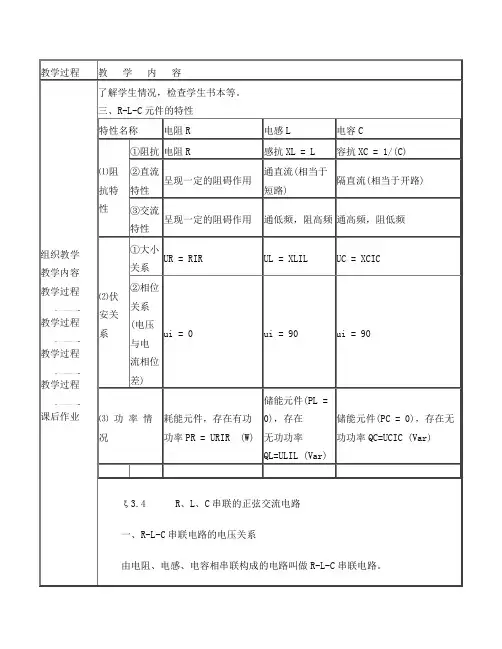

三、R-L-C元件的特性特性名称电阻R 电感L 电容C⑴阻抗特性①阻抗电阻R 感抗XL = L 容抗XC = 1/(C)②直流特性呈现一定的阻碍作用通直流(相当于短路)隔直流(相当于开路)③交流特性呈现一定的阻碍作用通低频,阻高频通高频,阻低频⑵伏安关系①大小关系UR = RIR UL = XLIL UC = XCIC②相位关系(电压与电流相位差)ui = 0 ui = 90 ui = 90⑶ 功率情况耗能元件,存在有功功率PR = URIR (W)储能元件(PL =0),存在无功功率QL=ULIL (Var)储能元件(PC = 0),存在无功功率QC=UCIC (Var)ξ3.4 R、L、C串联的正弦交流电路一、R-L-C串联电路的电压关系由电阻、电感、电容相串联构成的电路叫做R-L-C串联电路。
图R-L-C串联电路设电路中电流为i = Imsin( t),则根据R、L、C的基本特性可得各元件的两端电压:uR =RImsin( t),uL=XLImsin( t 90),uC =XCImsin( t 90)根据基尔霍夫电压定律(KVL),在任一时刻总电压u的瞬时值为u = uR uL uC作出相量图,如图8-5所示,并得到各电压之间的大小关系为上式又称为电压三角形关系式。
图 R-L-C串联电路的相量图教学内容教学内容二、R-L-C串联电路的阻抗由于UR = RI,UL = XLI,UC = XCI,可得令图 R-L-C串联电路的阻抗三角形上式称为阻抗三角形关系式,|Z|叫做R-L-C串联电路的阻抗,其中X = XL XC 叫做电抗。
阻抗和电抗的单位均是欧姆()。
阻抗三角形的关系如图所示。
由相量图可以看出总电压与电流的相位差为上式中叫做阻抗角。
三、电流与电压的关系1.电流与电压的大小关系电流与电压的大小关系为2.电流与电压的相位关系四、R-L-C串联电路的性质根据总电压与电流的相位差(即阻抗角 )为正、为负、为零三种情况,将电路分为三种性质。
