声表面波传感器的综述

声表面波原理声表面波（Surface Acoustic Wave, SAW）是一种在固体表面传播的机械波，具有许多独特的特性和应用。

声表面波可以在固体表面上沿着微细晶体结构传播，其传播速度和频率范围可通过晶体材料的选择和加工工艺进行调控。

声表面波技术已经在无线通信、传感器、滤波器、延迟线、微波器件等领域得到广泛应用。

声表面波的原理主要基于固体材料的弹性性质和表面结构的特殊性。

当外部施加声激励信号时，固体表面上的晶格结构会发生微小的变形，这种变形会形成一种沿着表面传播的机械波，即声表面波。

声表面波的传播速度取决于材料的弹性模量和密度，而频率范围则取决于晶格结构和加工工艺。

声表面波的特性使其在无线通信领域得到了广泛的应用。

利用声表面波器件可以实现无源无线传感器网络中的无源传感器节点与中心控制器之间的无线通信，同时也可以实现射频信号的滤波和延迟线功能。

声表面波滤波器具有高品质因数和良好的频率选择性，可以用于无线通信系统中的信号调制和解调，以及频谱分析等应用。

另外，声表面波传感器也是声表面波技术的重要应用之一。

声表面波传感器利用声表面波在固体表面上的传播特性，可以实现对压力、温度、湿度、气体浓度等物理量的高灵敏度、高精度检测。

声表面波传感器具有体积小、功耗低、响应速度快等优点，已经在环境监测、医疗诊断、工业控制等领域得到了广泛应用。

此外，声表面波技术还可以用于微波器件中的延迟线和滤波器。

声表面波延迟线可以实现微波信号的相移和延迟，用于无线通信系统中的信号处理和频率合成。

声表面波滤波器则可以实现对微波信号的频率选择性和抑制非期望频率成分，用于无线通信系统中的信号调制和解调。

总的来说，声表面波技术具有许多独特的特性和应用，已经成为无线通信、传感器、滤波器、延迟线、微波器件等领域中的重要技术手段。

随着固体材料和加工工艺的不断进步，声表面波技术将会在更多领域得到广泛应用，并为人类社会的发展带来更多的便利和可能。

声表面波（SAW）器件市场发展现状引言声表面波（Surface Acoustic Wave，SAW）器件是一种基于声学效应的无源微电子器件，已经在通信、传感、无线电频率控制等领域得到了广泛应用。

本文将介绍声表面波器件的基本原理、市场发展现状以及未来发展趋势。

声表面波（SAW）器件的基本原理声表面波（SAW）器件利用在压电晶体表面传播的声表面波来实现信号的传输和处理。

其基本原理是当电压施加在压电晶体上时，产生的电场会导致晶体中的声表面波的激发。

这种表面波沿着晶体表面传播，携带着信号的能量。

通过在晶体表面上刻蚀电极，可以实现对声表面波的操控，从而实现信号的滤波、放大和调制等功能。

声表面波（SAW）器件市场发展现状市场规模和增长趋势声表面波（SAW）器件市场在过去几年取得了快速的增长。

随着通信和无线电频率控制技术的不断发展，对于高性能和高可靠性的无源器件的需求也越来越大。

声表面波器件由于其低功耗、小尺寸和成本效益等优势，成为了满足这些需求的理想选择。

根据市场研究公司的数据，声表面波（SAW）器件市场在过去五年内以年均15%的复合增长率增长，市场规模已超过10亿美元。

预计未来几年，随着物联网、5G通信和汽车电子等领域的快速发展，声表面波器件市场将继续保持稳定的增长。

应用领域分析声表面波（SAW）器件在通信领域是最常见的应用之一。

在无线通信系统中，声表面波滤波器广泛用于解调、调制和信号处理等关键功能。

此外，声表面波器件还可以用于雷达、航空航天和军事等领域，用于频率合成、频谱分析和目标识别等应用。

另一个重要的应用领域是传感器。

声表面波传感器由于其高灵敏度和快速响应时间，在气体、液体和生物等领域具有广泛的应用前景。

例如，在环境监测、医疗诊断和食品安全等领域，声表面波传感器可用于检测气体成分、生物分子和有害物质等。

市场竞争分析声表面波（SAW）器件市场具有一定的竞争度。

目前，市场上主要的厂商包括Murata、TDK、Skyworks和Qorvo等。

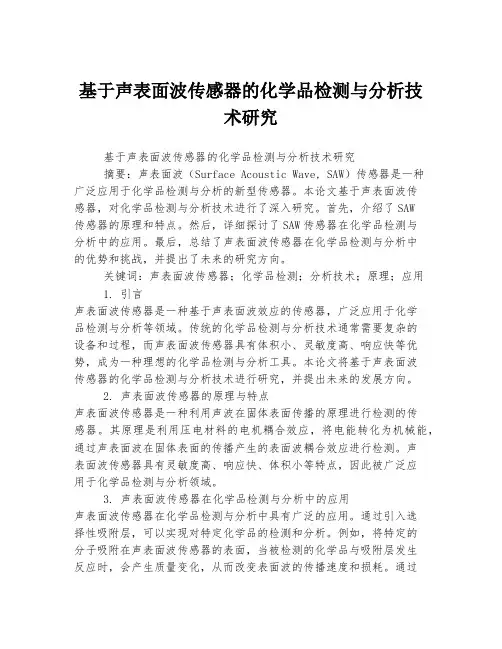

基于声表面波传感器的化学品检测与分析技术研究基于声表面波传感器的化学品检测与分析技术研究摘要：声表面波（Surface Acoustic Wave, SAW）传感器是一种广泛应用于化学品检测与分析的新型传感器。

本论文基于声表面波传感器，对化学品检测与分析技术进行了深入研究。

首先，介绍了SAW传感器的原理和特点。

然后，详细探讨了SAW传感器在化学品检测与分析中的应用。

最后，总结了声表面波传感器在化学品检测与分析中的优势和挑战，并提出了未来的研究方向。

关键词：声表面波传感器；化学品检测；分析技术；原理；应用1. 引言声表面波传感器是一种基于声表面波效应的传感器，广泛应用于化学品检测与分析等领域。

传统的化学品检测与分析技术通常需要复杂的设备和过程，而声表面波传感器具有体积小、灵敏度高、响应快等优势，成为一种理想的化学品检测与分析工具。

本论文将基于声表面波传感器的化学品检测与分析技术进行研究，并提出未来的发展方向。

2. 声表面波传感器的原理与特点声表面波传感器是一种利用声波在固体表面传播的原理进行检测的传感器。

其原理是利用压电材料的电机耦合效应，将电能转化为机械能，通过声表面波在固体表面的传播产生的表面波耦合效应进行检测。

声表面波传感器具有灵敏度高、响应快、体积小等特点，因此被广泛应用于化学品检测与分析领域。

3. 声表面波传感器在化学品检测与分析中的应用声表面波传感器在化学品检测与分析中具有广泛的应用。

通过引入选择性吸附层，可以实现对特定化学品的检测和分析。

例如，将特定的分子吸附在声表面波传感器的表面，当被检测的化学品与吸附层发生反应时，会产生质量变化，从而改变表面波的传播速度和损耗。

通过测量这些特征参数的变化，可以实现对化学品的快速检测和分析。

4. 声表面波传感器在化学品检测与分析中的优势与挑战声表面波传感器在化学品检测与分析中具有许多优势，如灵敏度高、响应快、无需标记等。

然而，它也面临一些挑战。

首先，由于声表面波传感器需要特定的吸附层来实现对化学品的选择性检测，因此需要设计和合成具有高选择性的吸附层。

声表面波（SAW）传感是一种新型的检测技术2008-06-16 23:31:52摘要：声表面波（SAW）传感是一种新型的检测技术。

近几十年来，人们对SAW基本性质的认识越来越深入，使这门年轻的学科逐步发展成为一门新兴的、声学和电子学相结合的边缘学科。

声表面波技术的应用已涉及到许多学科领域，如地震学、天文学、雷达通信及广播电视中的信号处理、航空航天、石油勘探和无损检测等等。

随着微电子技术、集成电路技术、计算机技术和材料、微细加工技术的迅速发展，声表面波传感器的研究也应运而生，具有一个十分巨大的发展空间和应用前景。

本文讨论了把传感器、DSP、对测量值进行评估的智能器件集成在一起的完整系统。

关键词：声表面波；传感器；FPGA；DSP1. 引言在现代信息社会中，目标辨识已经得到了广泛的应用。

例如超市中货物的识别、图书馆中书刊的识别、银行磁卡等都是目标识别系统应用的实例。

尤其是近年来，自动识别方法在许多服务领域、在货物销售与后勤分配方面、在商业部门、在生产企业和材料流通领域、在智能交通管理等方面得到了快速的普及和推广。

在几年前，条形码——纸带在识别系统领域引起了一场革命并得到了广泛的认同与应用。

但是随着现代社会的发展，这种技术在越来越多的情况下不能满足人们的需求了。

条形码虽然便宜，但它的不足之处在于存储能力小以及不能改写。

目前，另一种广泛使用的技术是接触式IC卡（电话IC卡、银行卡），它是将数据存储在一块硅芯片里。

然而，在许多情况下，机械触点的接通是不可靠的。

特别是对于运动目标或不可触及的目标更显得无能为力。

于是研究更好的目标识别技术尤其是非接触识别技术，有了它深刻的现实意义。

近年来，非接触识别已经逐步发展成为一个独立的跨学科的专业领域。

这个专业领域与任何传统学科都不相同。

它将大量来自完全不同专业领域的技术综合到一起：如高频技术、电磁兼容性、半导体技术、数据保护和密码学、电信、制造技术和许多专业应用领域。

声表面波简介声表面波技术是六十年代末期才发展起来的一门新兴科学技术，它是声学和电子学相结合的一门边缘学科。

由于声表面波的传播速度比电磁波慢十万倍，而且在它的传播路径上容易取样和进行处理，因此，用声表面波去模拟电子学的各种功能，能使电子器件实现超小型化和多功能化。

同时，由于声表面波器件在甚高频和超高频波段内以十分简单的方式提供了其它方法不易得到的信号处理功能，因此，声表面波技术在雷达、通信和电子对抗中得到了广泛的应用。

声表面波是沿物体表面传播的一种弹性波。

早在九十多年前，人们就对这种波进行了研究。

1885 年，瑞利根据对地震波的研究，从理论上阐明了在各向同性固体表面上弹性波的特性。

但由于当时的科学技术水平所限，这种弹性表面波一直没有得到实际上的应用。

直到六十年代，由于半导体平面工艺以及激光技术的发展，出现了大量人造压电材料为声表面波技术的发展提供了必要的物质和技术基础。

1949 年，美国贝尔电话实验室发现了LiNbO3单晶。

1964 年产发表了激发弹性表面波平面结构换邹器的专利。

特别应该指出的是，1965 年，怀特（R . M.white）和沃尔特默（F.W.voltmer ）在应用物理杂志上发表了题为“一种新型表面波声－电换能器― 叉指换能器”的论文，从而取得了声表面波技术的关键性突破。

声表面波器件的基本结构和工作原理声表面波器件是在压电基片上制作两个声一电换能器―叉指换能器。

所谓叉指换能器，就是在压电基片表面上形成形状像两只手的手指交叉状的金属图案，它的作用是实现声一电换能。

声表面波器件的工作原理是，基片左端的换能器（输入换能器）通过逆压电效应将愉入的电信号转变成声信号，此声信号沿基片表面传播，最终由基片右边的换能器（输出换能器）将声信号转变成电信号输出。

整个声表面波器件的功能是通过对在压电基片上传播的声信号进行各种处理，并利用声一电换能器的待性来完成的。

声表面波技术有如下的特点：第一，声表面波具有极低的传播速度和极短的波长，它们各自比相应的电磁波的传播速度的波长小十万倍。

SA W传感器的测温“神功”--声表面波传感器（SA W）对架空输电线路导线温度的测量文章来源：力倍金具(上海)有限公司为了测量架空输电线路的导线温度，可以在导线上安装一个与导线性能有着相同特性的热传感器。

由于架空输电线路周围区域的高电应力和高磁应力，可采用纯被动声表面波传感器。

这样，安装点上导线的温度就可以被监测到，并且数据可以通过无线电频率反向散射（类似雷达的原理）的方式被无线传输到数据收集点。

在架空输电线路输电过程中，专用线路的垂度关系到它的运行和安全性，这与导线运行温度有着直接的关系。

导线运行温度会受到各种情况的影响，例如线路运行损耗、周围环境温度、风速和风向、太阳辐射强度以及导线材料的特性等。

在高温环境、低风速和高电力系统负荷条件下，监测和分析输电网区域，可评价真实的导线运行温度。

这对优化线路性能，并防止潜在导线垂度问题等方面起着至关重要的作用。

声表面波技术的应用声表面波技术众所周知，声表面波元件在过去常常安装在窄带滤波器、无线射频识别技术（RFID）标签以及无线测量传感器等设备中，用于扭矩、压力、温度和拉力等方面的测量。

因此，这些传感器可用于高压架空输电线路的温度测量，并可采用无线电将电流连接传感器与被测量单位连接。

图1 基于无线被动声表面波（SA W）温度传感器的高频测量系统的工作原理图1显示了基于声表面波原理的高频测量系统的工作原理。

使用测量系统的传输天线将2.45GHz ISM带上的高频电磁波传输到传感器，并通过使用与传感器芯片连接的转换器，将引入的高频信号传输到沿水晶表面传播的声表面波。

在这些位置上，信号中的部分信息被反射到集成反射器上。

反射器位置因水晶温度的延伸而发生改变。

声表面波的传播速度同样取决于温度的变化。

反射信号被转换器转换为高传输频率信号，并且被传回到系统的接收天线中。

传感器的ID信息和温度信息可由使用各种算法的反射脉冲确定。

其中，这些算法通过使用时间位置和反射脉冲的相位关系，以及数字信号处理器（DSP）的通用信号处理技术，对这些信息进行计算。

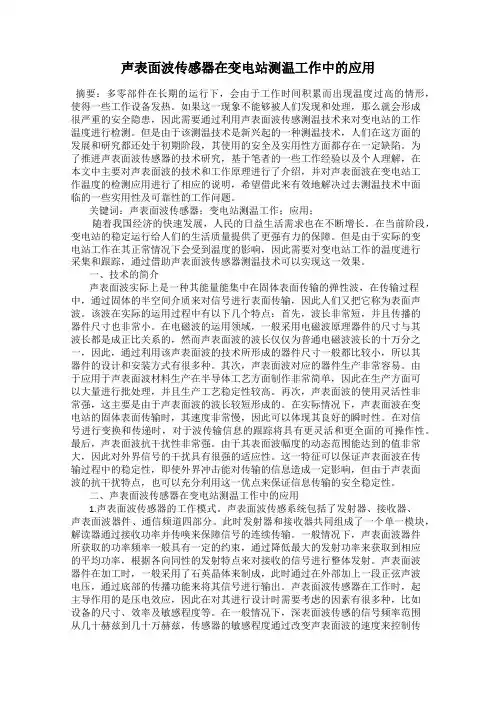

声表面波传感器在变电站测温工作中的应用摘要：多零部件在长期的运行下，会由于工作时间积累而出现温度过高的情形，使得一些工作设备发热。

如果这一现象不能够被人们发现和处理，那么就会形成很严重的安全隐患，因此需要通过利用声表面波传感测温技术来对变电站的工作温度进行检测。

但是由于该测温技术是新兴起的一种测温技术，人们在这方面的发展和研究都还处于初期阶段，其使用的安全及实用性方面都存在一定缺陷。

为了推进声表面波传感器的技术研究，基于笔者的一些工作经验以及个人理解，在本文中主要对声表面波的技术和工作原理进行了介绍，并对声表面波在变电站工作温度的检测应用进行了相应的说明，希望借此来有效地解决过去测温技术中面临的一些实用性及可靠性的工作问题。

关键词：声表面波传感器；变电站测温工作；应用；随着我国经济的快速发展，人民的日益生活需求也在不断增长。

在当前阶段，变电站的稳定运行给人们的生活质量提供了更强有力的保障。

但是由于实际的变电站工作在其正常情况下会受到温度的影响，因此需要对变电站工作的温度进行采集和跟踪，通过借助声表面波传感器测温技术可以实现这一效果。

一、技术的简介声表面波实际上是一种其能量能集中在固体表面传输的弹性波，在传输过程中，通过固体的半空间介质来对信号进行表面传输，因此人们又把它称为表面声波。

该波在实际的运用过程中有以下几个特点：首先，波长非常短，并且传播的器件尺寸也非常小。

在电磁波的运用领域，一般采用电磁波原理器件的尺寸与其波长都是成正比关系的，然而声表面波的波长仅仅为普通电磁波波长的十万分之一，因此，通过利用该声表面波的技术所形成的器件尺寸一般都比较小，所以其器件的设计和安装方式有很多种。

其次，声表面波对应的器件生产非常容易。

由于应用于声表面波材料生产在半导体工艺方面制作非常简单，因此在生产方面可以大量进行批处理，并且生产工艺稳定性较高。

再次，声表面波的使用灵活性非常强，这主要是由于声表面波的波长较短形成的。

3.2 表面声波传感器工作原理表面声波的辐度和传播速度都可以用于监测器件表面介质的化学、物理性质。

应用较多的是传播速度，因为在电子学中表面波传播速度可以以较高的精度测量（10-7）；而辐度测量精度为10-3。

精度速度的变化，可以转变为频率的变化。

在这一方表面声波器件类似于石英晶体微量天平（QMB,quartz crystal microbalance）。

为了更好地理解表面声波器件工作原理和它的特性，我们把它与石英晶体微量天平做一比较。

石英晶体微量天平由一块石英压电晶体与电极构成。

当一随时间变化的电压加在电极上时，晶格经受位移，产生弹性波，从晶体的一边，传到另一边。

波速和振荡频率与晶体表面接触物质的密度和质量有关：这里Δf 是频移（Hz），它与质量变化有关；F 是晶体的固有谐振频率（MHz ）；ΔM 是晶体表面质量变化（g），A 是晶体的表面积（㎝2）。

当晶体表面镀附一层吸收介质时，石英晶体微量天平可以制成化学传感器。

石英晶体微量天平传感器的灵敏度是一个放射性函数，最大灵敏度出现在器件中心，并向周边降低。

表面声波传感器也要求使用一块压电晶体，但与石英晶体微量天平传感器不同，电极制在压电晶体的同一面，形状为手指形交叉形（IDT S）。

当一个随时间变化的电压加上之后，晶格经历一种机械变形，它只限定于晶体表面一个特定区域，形成表面声波,如图7１所示。

图１表面声波在表面声波延迟线上的传播 (a)顶视图 (b)侧视图图2 表面声波传感器工作原理的延迟线结构中，实际上是一对传感器，组成两个表面声波延迟线,并制作在同一块基质上。

每一套表面声波延迟线，都由发射器和接收器组成。

表面声波延迟线手指交叉形电级作为发射器，发射表面声波，另一套手指交叉形电级作为接收器，把表面声波变成电信号．在图7-2 所示的传感器表面镀一层非传导的、各向同性的聚合物薄膜．其响应特性如方程２所示：这里K1、K2是石英基质材料常数；V R是瑞利波传播速度；h 是膜的厚度；ρ是密度；μ是膜材料的剪切模数，λ是朗伯（Lamb）常数；o f 是器件的固有频率。

声表面波标签的特点声表面波（Surface Acoustic Waves, SAW）是一种在表面上传播的机械波，其波长介于光波和电磁波之间，具有一定的光学性质和电学性质。

声表面波技术在现代通信、传感、电子等领域中有着广泛的应用，在这些应用中，声表面波标签是一个重要的部分。

声表面波标签具有许多独特的特点，本文将围绕这些特点展开讨论。

1. 高灵敏度声表面波标签具有非常高的灵敏度，其感应范围可以达到几十厘米至数米不等。

这一点在传感和识别方面有着广泛的应用。

例如：在基于声表面波的气体传感器中，声表面波谐振器将气体分子吸附到表面，使得谐振频率发生变化，从而实现气体检测。

此外，在电子标签中，声表面波传感器可以通过识别标签和阅读器之间的信号进行信息传输。

这种应用具有非常高的实时性和准确性，因此在现代物联网中被广泛应用。

2. 高稳定性声表面波标签具有非常高的稳定性，其有机体具有很好的化学稳定性，能够抵御外界环境的干扰。

同时，在传感方面，由于声表面波是一种机械波，其传播过程非常稳定可靠，能够保证传输的准确性和可靠性。

这种特点在医疗、食品等领域的检测中具有很重要的意义。

3. 低功耗声表面波标签具有非常低的功耗，因为其传输信号的能量非常小，同时，声表面波标签的整个电路中只有一些极为微小的元器件在工作。

这导致了声表面波标签在优化功耗方面有着天然的优势，同时，这也使得声表面波标签在物联网、传感器等领域应用时不仅具有良好的性能，同时也具有非常长的使用寿命。

4. 低成本声表面波标签整体上具有非常低的成本，因为其生产过程非常简单、易于制造，且声表面波标签的主要元器件都非常小巧，能够在大规模制造中得到优化。

这导致了其制造成本大幅降低，同样也为其在物联网、宽带数据通讯、传感器等领域的普及奠定了基础。

总之，声表面波标签是一种功能强大、稳定可靠、成本低廉的物联网、传感器等领域基础技术，其灵敏度高、稳定性高、功耗低、成本低等独特优点是目前标签技术无法替代的。

声表面波无源无线测温原理(二)声表面波无源无线测温原理解析1. 什么是声表面波无源无线测温技术？声表面波无源无线测温技术是一种利用声表面波（SAW）作为传感器的原理，实现无源无线的温度测量。

这项技术具有无线传输、温度测量精度高、耐高温、抗干扰等特点，被广泛应用于工业领域的温度检测与监控。

2. 声表面波传感器的工作原理SAW传感器的结构•振荡器：产生高频声表面波信号•传感层：与测量对象接触，接收温度变化•调节层：调节声表面波的传播速度•接收器：接收经过传感层的声表面波信号SAW传感器的工作过程1.振荡器产生高频声表面波信号，并通过传感层触发。

2.传感层根据温度变化导致的物理性质变化，对声表面波的传播速度产生影响。

3.调节层根据传感层反馈的物理性质变化，调节声表面波的传播速度。

4.接收器接收经过传感层的声表面波信号，并将信号传输给接收设备。

3. 无源无线测温的原理与优势无源测温原理无源无线测温利用声表面波传感器的工作原理，无需外部电源供电，即可实现温度测量。

传感层的物理性质随温度变化而产生改变，影响声表面波的传播速度，进而在接收端产生对应的电压信号。

无线传输优势传统的温度测量方式通常需要使用传感器与读取设备之间的电线连接，限制了测温设备的灵活性和实用性。

而无源无线测温技术通过声表面波传感器将测量数据转化为无线信号，可直接传输给无线接收设备，实现了真正的无线测温。

高精度与抗干扰能力声表面波无源无线测温技术具有较高的温度测量精度，通常可达到°C。

同时，由于无线传输过程中的抗干扰设计，这种测温技术在电磁干扰、温度变化等环境下，仍能保持良好的工作状态。

4. 声表面波无源无线测温技术的应用领域工业温度测量与监控声表面波无源无线测温技术广泛应用于工业领域的温度测量与监控。

比如炉温监测、设备故障预警和防火等场景，均可以利用该技术实现精确、实时的温度检测，提升工作效率和安全性。

医疗与生物领域无源无线测温技术也可以应用于医疗和生物领域。
