声表面波

声表面波简介声表面波技术是六十年代末期才发展起来的一门新兴科学技术，它是声学和电子学相结合的一门边缘学科。

由于声表面波的传播速度比电磁波慢十万倍，而且在它的传播路径上容易取样和进行处理，因此，用声表面波去模拟电子学的各种功能，能使电子器件实现超小型化和多功能化。

同时，由于声表面波器件在甚高频和超高频波段内以十分简单的方式提供了其它方法不易得到的信号处理功能，因此，声表面波技术在雷达、通信和电子对抗中得到了广泛的应用。

声表面波是沿物体表面传播的一种弹性波。

早在九十多年前，人们就对这种波进行了研究。

1885 年，瑞利根据对地震波的研究，从理论上阐明了在各向同性固体表面上弹性波的特性。

但由于当时的科学技术水平所限，这种弹性表面波一直没有得到实际上的应用。

直到六十年代，由于半导体平面工艺以及激光技术的发展，出现了大量人造压电材料为声表面波技术的发展提供了必要的物质和技术基础。

1949 年，美国贝尔电话实验室发现了LiNbO3单晶。

1964 年产发表了激发弹性表面波平面结构换邹器的专利。

特别应该指出的是，1965 年，怀特（R . M.white）和沃尔特默（F.W.voltmer ）在应用物理杂志上发表了题为“一种新型表面波声－电换能器― 叉指换能器”的论文，从而取得了声表面波技术的关键性突破。

声表面波器件的基本结构和工作原理声表面波器件是在压电基片上制作两个声一电换能器―叉指换能器。

所谓叉指换能器，就是在压电基片表面上形成形状像两只手的手指交叉状的金属图案，它的作用是实现声一电换能。

声表面波器件的工作原理是，基片左端的换能器（输入换能器）通过逆压电效应将愉入的电信号转变成声信号，此声信号沿基片表面传播，最终由基片右边的换能器（输出换能器）将声信号转变成电信号输出。

整个声表面波器件的功能是通过对在压电基片上传播的声信号进行各种处理，并利用声一电换能器的待性来完成的。

声表面波技术有如下的特点：第一，声表面波具有极低的传播速度和极短的波长，它们各自比相应的电磁波的传播速度的波长小十万倍。

声表面波原理声表面波（Surface Acoustic Wave, SAW）是一种在固体表面传播的机械波，具有许多独特的特性和应用。

声表面波可以在固体表面上沿着微细晶体结构传播，其传播速度和频率范围可通过晶体材料的选择和加工工艺进行调控。

声表面波技术已经在无线通信、传感器、滤波器、延迟线、微波器件等领域得到广泛应用。

声表面波的原理主要基于固体材料的弹性性质和表面结构的特殊性。

当外部施加声激励信号时，固体表面上的晶格结构会发生微小的变形，这种变形会形成一种沿着表面传播的机械波，即声表面波。

声表面波的传播速度取决于材料的弹性模量和密度，而频率范围则取决于晶格结构和加工工艺。

声表面波的特性使其在无线通信领域得到了广泛的应用。

利用声表面波器件可以实现无源无线传感器网络中的无源传感器节点与中心控制器之间的无线通信，同时也可以实现射频信号的滤波和延迟线功能。

声表面波滤波器具有高品质因数和良好的频率选择性，可以用于无线通信系统中的信号调制和解调，以及频谱分析等应用。

另外，声表面波传感器也是声表面波技术的重要应用之一。

声表面波传感器利用声表面波在固体表面上的传播特性，可以实现对压力、温度、湿度、气体浓度等物理量的高灵敏度、高精度检测。

声表面波传感器具有体积小、功耗低、响应速度快等优点，已经在环境监测、医疗诊断、工业控制等领域得到了广泛应用。

此外，声表面波技术还可以用于微波器件中的延迟线和滤波器。

声表面波延迟线可以实现微波信号的相移和延迟，用于无线通信系统中的信号处理和频率合成。

声表面波滤波器则可以实现对微波信号的频率选择性和抑制非期望频率成分，用于无线通信系统中的信号调制和解调。

总的来说，声表面波技术具有许多独特的特性和应用，已经成为无线通信、传感器、滤波器、延迟线、微波器件等领域中的重要技术手段。

随着固体材料和加工工艺的不断进步，声表面波技术将会在更多领域得到广泛应用，并为人类社会的发展带来更多的便利和可能。

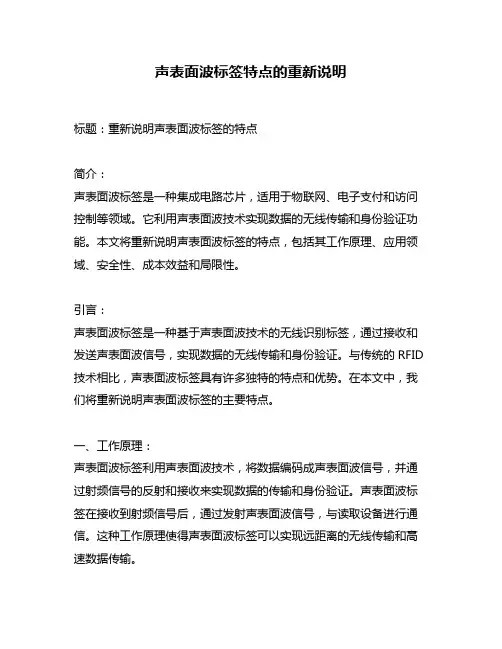

声表面波标签特点的重新说明标题：重新说明声表面波标签的特点简介：声表面波标签是一种集成电路芯片，适用于物联网、电子支付和访问控制等领域。

它利用声表面波技术实现数据的无线传输和身份验证功能。

本文将重新说明声表面波标签的特点，包括其工作原理、应用领域、安全性、成本效益和局限性。

引言：声表面波标签是一种基于声表面波技术的无线识别标签，通过接收和发送声表面波信号，实现数据的无线传输和身份验证。

与传统的RFID 技术相比，声表面波标签具有许多独特的特点和优势。

在本文中，我们将重新说明声表面波标签的主要特点。

一、工作原理：声表面波标签利用声表面波技术，将数据编码成声表面波信号，并通过射频信号的反射和接收来实现数据的传输和身份验证。

声表面波标签在接收到射频信号后，通过发射声表面波信号，与读取设备进行通信。

这种工作原理使得声表面波标签可以实现远距离的无线传输和高速数据传输。

二、应用领域：声表面波标签广泛应用于物联网、电子支付和访问控制等领域。

在物联网领域，声表面波标签可以用于实现智能家居、智能工厂和智能物流等领域的设备连接和数据传输。

在电子支付领域，声表面波标签可以用于实现移动支付和无接触式支付。

在访问控制领域，声表面波标签可以用于实现智能门禁系统和身份验证。

三、安全性：声表面波标签在数据传输和身份验证方面具有高安全性。

声表面波信号的传输受到物理限制，难以被窃听或干扰。

此外，声表面波标签还可以使用加密算法和身份验证协议，提高数据的安全性和可靠性。

四、成本效益：声表面波标签的生产成本相对较低，可以大规模生产和应用。

与其他无线识别技术相比，声表面波标签具有更低的生产成本和更高的性能。

这使得声表面波标签在各个领域的应用更加具有成本效益。

五、局限性：声表面波标签的局限性在于其传输距离相对较短，并且对环境干扰敏感。

此外，由于声表面波信号的传输特性，声表面波标签在复杂环境下的性能可能受到一定限制。

总结：声表面波标签是一种基于声表面波技术的无线识别标签，具有工作原理简单、应用领域广泛、安全性高、成本效益高等特点。

声表面波标签的特点声表面波标签（Surface Acoustic Wave Tags，SAW标签）是一种无源无源电子标签，它利用声表面波技术实现数据的传输和存储。

它具有许多独特的特点，使其在各个领域广泛应用。

本文将深入探讨声表面波标签的特点，并分享对其的观点和理解。

一、声表面波标签的基本原理声表面波标签的基本原理是利用声表面波传感器和反射器实现数据的传输。

当读写设备中的射频场与标签中的天线共振时，数据被通过声表面波传感器转化为声表面波信号，并在反射器中反射回来。

读写设备通过解码声表面波信号来获取数据，并实现对标签的读写操作。

二、声表面波标签的特点1. 高安全性：声表面波标签采用接触式读写方式，相比于其他无源电子标签（如RFID标签），其读写距离更短，减少了无意中被非法读取或克隆的风险，提高了数据的安全性。

2. 高可靠性：声表面波标签的数据传输基于声表面波技术，可以克服传统电磁波通信中的多径效应和多径干扰问题，减少信号的丢失和干扰，提高了数据传输的可靠性。

3. 高读取精度：声表面波标签的传感器具有较高的灵敏度，可以实现高精度的数据读取。

这使得声表面波标签在要求读取精度较高的场景中得到广泛应用，如物流追踪、库存管理等。

4. 高适应性：声表面波标签可以工作在不同频率范围内，具有很强的适应性。

由于其无源无源的特点，不需要电池供电，可以在各种环境下工作并且具有较长的使用寿命。

5. 大容量存储：声表面波标签中的反射器可以根据实际需求设计成各种形式，从而提供不同容量的存储空间。

这使得声表面波标签适用于不同规模和需求的应用场景。

三、对声表面波标签的观点和理解声表面波标签作为一种新兴的无源无源电子标签技术，具有广泛的应用前景。

我对于声表面波标签的特点和优势表示认同。

声表面波标签的高安全性对于一些对数据安全性要求较高的场景具有重要意义。

在金融领域和军事领域，声表面波标签可以有效防止敏感信息被非法读取或篡改，提高数据的安全性。

声表面波气相色谱仪及其应用声表面波气相色谱仪是一种用于分析挥发性化合物的仪器，其基本原理是利用气相色谱技术和声表面波技术相结合，通过将样品与气相混合并注入色谱柱，在柱内利用各种填充物进行分离，并利用声表面波传感器对样品进行检测和分析。

采用声表面波气相色谱仪可以快速、准确地分析各种挥发性物质，如酯类、醛类、酮类、芳香烃等。

其应用领域十分广泛，包括医学、食品、化妆品、环境等多个领域。

下面将详细介绍声表面波气相色谱仪及其应用：一、原理及结构声表面波气相色谱仪由两部分组成：气相色谱分析部分和声表面波传感器部分。

气相色谱分析部分用于分离和分析样品，声表面波传感器部分用于检测分析结果。

气相色谱分析部分主要由气瓶、注射器、色谱柱、检测器等组成。

样品通过注射器注入色谱柱，在色谱柱中被各种填充物分离，并最终通过检测器输出结果。

声表面波传感器部分主要由声表面波晶体、信号处理电路、显示器等组成。

当样品进入声表面波晶体时，声表面波晶体会产生共振，其共振频率会发生变化，这种频率变化会被电路检测并处理，最终输出分析结果。

二、应用领域1、医学声表面波气相色谱仪在医学领域中主要用于检测和分析呼出气和尿液中的挥发性有机物。

通过分析呼出气和尿液中的挥发性有机物，可以实现早期疾病预测、疾病诊断和疾病治疗效果监测等目的。

2、食品声表面波气相色谱仪在食品领域中主要用于对食品中的香味成分的检测和分析。

香味成分是食品中不可缺少的一部分，也是影响食品质量和口感的重要因素。

采用声表面波气相色谱仪可以快速、准确地分析食品中的香味成分，提高食品的品质和市场竞争力。

3、化妆品声表面波气相色谱仪在化妆品领域中主要用于检测和分析化妆品中的挥发性成分。

化妆品中的挥发性成分对化妆品的质量和安全性都有重要影响。

采用声表面波气相色谱仪可以对化妆品中的挥发性成分进行准确、快速的检测和分析，保障化妆品的质量和安全性。

4、环境声表面波气相色谱仪在环境领域中主要用于检测和分析环境中的挥发性有机物。

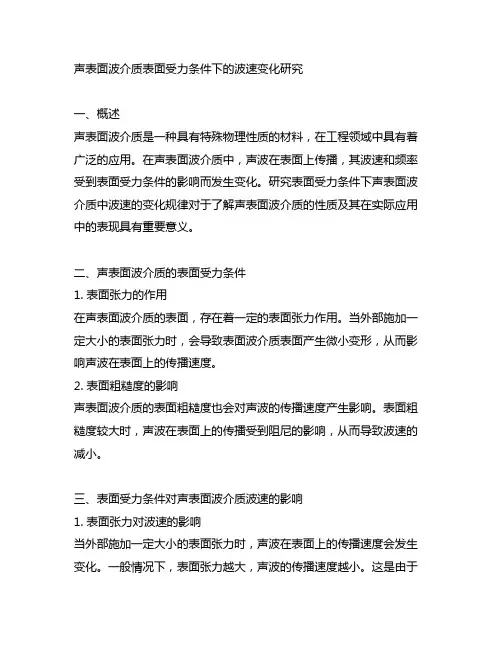

声表面波介质表面受力条件下的波速变化研究一、概述声表面波介质是一种具有特殊物理性质的材料，在工程领域中具有着广泛的应用。

在声表面波介质中，声波在表面上传播，其波速和频率受到表面受力条件的影响而发生变化。

研究表面受力条件下声表面波介质中波速的变化规律对于了解声表面波介质的性质及其在实际应用中的表现具有重要意义。

二、声表面波介质的表面受力条件1. 表面张力的作用在声表面波介质的表面，存在着一定的表面张力作用。

当外部施加一定大小的表面张力时，会导致表面波介质表面产生微小变形，从而影响声波在表面上的传播速度。

2. 表面粗糙度的影响声表面波介质的表面粗糙度也会对声波的传播速度产生影响。

表面粗糙度较大时，声波在表面上的传播受到阻尼的影响，从而导致波速的减小。

三、表面受力条件对声表面波介质波速的影响1. 表面张力对波速的影响当外部施加一定大小的表面张力时，声波在表面上的传播速度会发生变化。

一般情况下，表面张力越大，声波的传播速度越小。

这是由于表面张力的作用使得介质表面变得更加紧致，从而影响了声波在介质表面上的传播速度。

2. 表面粗糙度对波速的影响表面粗糙度较大时，表面介质的表面形状不规则，从而导致声波的传播速度受到影响。

一般情况下，表面粗糙度越大，声波的传播速度越慢，这是由于介质表面粗糙度的增加导致了波的衰减，从而影响了声波在介质表面上的传播速度。

四、声表面波介质波速变化规律的数学模型1. 考虑表面张力和表面粗糙度的影响为了建立声表面波介质在表面受力条件下波速变化规律的数学模型，需要综合考虑表面张力和表面粗糙度对波速的影响。

通过建立表面受力条件下波速与表面张力、表面粗糙度的函数关系式，可以得到波速随着表面受力条件变化的规律。

2. 建立声表面波介质波速变化规律的数学模型基于表面受力条件对波速的影响，可以建立声表面波介质波速变化规律的数学模型。

通过考虑表面张力和表面粗糙度对波速的影响，可以建立声表面波介质波速变化规律的模型方程，从而揭示出声表面波介质在表面受力条件下波速的变化规律。

声表面波原理声表面波是一种沿着固体表面传播的超声波，它具有很强的穿透力和灵敏度，因此在材料的缺陷检测和应力分析中得到了广泛的应用。

声表面波原理是指声表面波在固体表面传播的物理机制，了解声表面波原理对于深入理解声表面波的特性和应用具有重要意义。

声表面波是一种横波，它沿着固体表面传播，其传播速度远远高于体波。

声表面波的传播速度与材料的弹性常数和密度有关，因此可以通过测量声表面波的传播速度来确定材料的力学性质。

声表面波的频率范围通常在MHz级别，因此可以应用于微小缺陷的检测和材料的微观结构分析。

声表面波的产生和接收通常通过压电材料实现。

压电材料具有压电效应，当施加外加电压时，会产生机械振动，从而产生声波。

而当声波传播到压电材料上时，又会产生电信号，从而实现声表面波的接收。

通过合理设计和选择压电材料，可以实现高效的声表面波的产生和接收。

声表面波的传播受到表面结构和材料性质的影响。

表面的粗糙度和涂层等对声表面波的传播会产生影响，因此需要对表面进行适当的处理和准备。

此外，材料的吸收和散射也会对声表面波的传播产生影响，因此需要对材料的声学特性进行充分的了解。

声表面波的应用包括材料的缺陷检测、应力分析、涂层测厚等领域。

在材料的缺陷检测中，声表面波可以检测出微小的裂纹和气泡等缺陷，对于保证材料的质量具有重要意义。

在应力分析中，声表面波可以通过测量不同方向上的传播速度来确定材料的应力状态，为工程结构的设计和安全评估提供重要依据。

在涂层测厚中，声表面波可以通过测量涂层上的声波传播时间来确定涂层的厚度，为涂层工艺的控制提供重要参考。

总的来说，声表面波原理是声表面波传播的物理机制，了解声表面波原理对于深入理解声表面波的特性和应用具有重要意义。

声表面波具有很强的穿透力和灵敏度，因此在材料的缺陷检测和应力分析中得到了广泛的应用。

声表面波的产生和接收通常通过压电材料实现，而其传播受到表面结构和材料性质的影响。

声表面波的应用包括材料的缺陷检测、应力分析、涂层测厚等领域，为工程技术和材料科学的发展提供了重要支持。

声表面波传感器的应用一．声表面波简介声表面波（SAW）技术是声学和电子学相结合而形成的一门新兴边缘学科。

在该技术的基础上,现已经成功地研制出声表面波带通滤波器、振荡器、表面波卷积器和传感器等声表面波器件。

由于声表面波器件具有体积小、可靠性高、一致性好以及设计灵活等优点,所以在雷达、通信等领域的研究得到了广泛的应用。

把声表面波技术应用于传感器技术领域在近十年来得到了很大的发展。

目前, 采用技术来研制力、加速度、温度、湿度、气体及电压等一系列新型传感器的工作逐渐成为传感器研究的一个热点。

二．声表面波传感器工作原理SAW传感器构成的识别系统由一个SAW传感器标签、一个带主动式天线的阅读器和一个信号后处理单元组成。

SAW 标签由传感器天线、压电模式、指换能器和经传感器体外编码的反射区组成。

传感器天线接收由远处阅读器发送来的访问电磁脉冲信号,通过叉指换能器转化为声表面波,遇到反射条后形成回波,回波通过叉指换能器重新转化为电磁波并再次通过天线发射出去。

这些回波信号形成了由晶体表面的反射条的数目和位置决定的脉冲序列,它类似于条形码图案,每个脉冲的时间延迟取决于SAW 传播速度。

信号后处理单元对脉冲延迟变进行估计,实时解调出识别码。

天线接收到询问信号后,由IDT将电信号转换为声波信号,声波信号撞击反射区。

反射区位置不同,个数不同,会产生不同的振幅和不同的相位变化。

三．声表面波传感器的应用（1） LiNb03的声表面波应用声表面波器件(SAW)的基本原理是在压电基体上通过光刻的方法制出由相互交叉的电极(一般为铝电极)组成的叉指电极(叉指换能器)，利用基片的压电效应激发起沿着表面层传播的高频超声波，从而实现滤波、延时、脉冲压缩与扩展、卷积等多种电子学功能。

叉指换能器的基本构造如图，换能器的中心频率f0由声表面波的相速vs和电极的周期λ0确定:fo=vs/λ0，即声表面波器件的中心频率和声波的传播速率成正比，与电极的周期成反比，所以提高器件的中心频率主要在于如何提高声表面波的传播速率和缩短电极周期，又因为光刻技术的限制不可能无限制地缩短电极周期，因此当前制作高频声表面波器件的关键在于选择合适的基体材料和不断提高改进基体的晶体质量和提高压电性能，同时降低传输损耗。

声表面波谐振器
声表面波(SAW)谐振器
声表面波滤波器/SAW 声表面波谐振器(surface- acoustic- wave)。

SAW 声表面波元件主要作用原理是利用压电材料的压电特性，利用输入与输出换能器（Transducer）将电波的输入讯号转换成机械能，经过处理后，再把机械能转换成电的讯号，以达到过滤不必要的讯号及杂讯，提升收讯品质的目标。

被广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器上。

主要功用在于把杂讯滤掉，比传统的 LC 滤波器安装更简单、体积更小。

SAW 声表面波元件的制作可分为晶圆清洗、镀金属膜、上光阻、显影、蚀刻、去光阻、切割、封装、等相关步骤，具有可大量生产、损耗低及选择性高，适用于各型手机等特点。

有性能稳定、尺寸小的特点，主要应用于无线设备。

声表滤波器中的FL系列主要应用于蜂窝如移动通讯、接收器等。

FM系列有低损耗性、高强度的排他性以及对外部阻抗的低匹配性。

它可应用于汽车TPMS、远程无键进入(RKE)、安全系统和有源RFID标签。

声表面波无源无线测温原理(二)声表面波无源无线测温原理解析1. 什么是声表面波无源无线测温技术？声表面波无源无线测温技术是一种利用声表面波（SAW）作为传感器的原理，实现无源无线的温度测量。

这项技术具有无线传输、温度测量精度高、耐高温、抗干扰等特点，被广泛应用于工业领域的温度检测与监控。

2. 声表面波传感器的工作原理SAW传感器的结构•振荡器：产生高频声表面波信号•传感层：与测量对象接触，接收温度变化•调节层：调节声表面波的传播速度•接收器：接收经过传感层的声表面波信号SAW传感器的工作过程1.振荡器产生高频声表面波信号，并通过传感层触发。

2.传感层根据温度变化导致的物理性质变化，对声表面波的传播速度产生影响。

3.调节层根据传感层反馈的物理性质变化，调节声表面波的传播速度。

4.接收器接收经过传感层的声表面波信号，并将信号传输给接收设备。

3. 无源无线测温的原理与优势无源测温原理无源无线测温利用声表面波传感器的工作原理，无需外部电源供电，即可实现温度测量。

传感层的物理性质随温度变化而产生改变，影响声表面波的传播速度，进而在接收端产生对应的电压信号。

无线传输优势传统的温度测量方式通常需要使用传感器与读取设备之间的电线连接，限制了测温设备的灵活性和实用性。

而无源无线测温技术通过声表面波传感器将测量数据转化为无线信号，可直接传输给无线接收设备，实现了真正的无线测温。

高精度与抗干扰能力声表面波无源无线测温技术具有较高的温度测量精度，通常可达到°C。

同时，由于无线传输过程中的抗干扰设计，这种测温技术在电磁干扰、温度变化等环境下，仍能保持良好的工作状态。

4. 声表面波无源无线测温技术的应用领域工业温度测量与监控声表面波无源无线测温技术广泛应用于工业领域的温度测量与监控。

比如炉温监测、设备故障预警和防火等场景，均可以利用该技术实现精确、实时的温度检测，提升工作效率和安全性。

医疗与生物领域无源无线测温技术也可以应用于医疗和生物领域。
