等精度测频课程设计一、课程目标知识目标：1. 学生能理解等精度测频的基本概念，掌握其计算公式及原理。
2. 学生能运用等精度测频方法，对给定的频率信号进行准确测量，并计算出相应的频率值。
3. 学生能了解等精度测频在实际应用中的优缺点，并掌握其改进方法。
技能目标：1. 学生能够熟练操作等精度测频实验设备，进行实验数据的采集和处理。
2. 学生能够运用数学知识和物理原理分析等精度测频的误差来源，并提出相应的解决方案。
3. 学生能够通过小组合作，共同完成等精度测频实验，提高团队协作能力。
情感态度价值观目标：1. 学生能够认识到测量技术在科学研究和国民经济发展中的重要性，增强社会责任感和使命感。
2. 学生在实验过程中，能够培养严谨、细心的科学态度，提高实验操作的规范性和安全性。
3. 学生通过等精度测频的学习，能够体会到团队合作的力量，培养团结协作、共同进步的精神。
课程性质：本课程为物理学科实验课程，旨在帮助学生掌握等精度测频的基本原理和实际应用，提高学生的实验操作能力和科学素养。
学生特点：本课程针对的是高中二年级学生，他们已经具备了一定的物理知识和实验技能，但需进一步培养实验操作规范性和数据分析能力。
教学要求：教师应注重理论与实践相结合，引导学生通过小组合作、自主探究等方式，掌握等精度测频的相关知识和技能。
在教学过程中，关注学生的情感态度价值观的培养，使他们在学习过程中形成良好的科学素养。
二、教学内容1. 理论知识：- 等精度测频的基本原理- 频率测量的误差分析- 等精度测频的改进方法2. 实践操作：- 等精度测频实验设备的认识与使用- 实验数据的采集、处理与分析- 小组合作完成实验任务，提高团队协作能力3. 教学大纲：- 第一课时：介绍等精度测频的基本原理，使学生理解并掌握其计算公式。
- 第二课时：学习频率测量的误差分析，引导学生分析误差来源并探讨改进方法。
- 第三课时：认识等精度测频实验设备，教授操作规范，确保实验安全。
频谱分析仪几大技术指标及操作规程频谱分析仪几大技术指标频谱分析仪是一种多用途的电子测量仪器，它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
对于频谱分析仪你还想了解更多吗？下文就来给大家认真介绍一下它的技术指标：1、输入频率范围指频谱仪能够正常工作的最大频率区间，以HZ表示该范围的上限和下限，由扫描本振的频率范围决议，现代频谱仪的频率范围通常可从低频段至射频段，甚至微波段，如1KHz～4GHz，这里的频率是指中心频率，即位于显示频谱宽度中心的频率。
2、辨别力带宽指辨别频谱中两个相邻重量之间的最小谱线间隔，单位是HZ，它表示频谱仪能够把两个彼此靠得很近的等幅信号在规定低点处辨别开来的本领，在频谱仪屏幕上看到的被测信号的谱线实际是一个窄带滤波器的动态幅频特性图形（仿佛钟形曲线），因此，辨别力取决于这个幅频生的带宽，定义这个窄带滤波器幅频特性的3dB带宽为频谱仪的辨别力带宽。
3、灵敏度指在给定辨别力带宽、显示方式和其他影响因素下，频谱仪显示最小信号电平的本领，以dBm、dBu、dBv、V等单位表示，超外差频谱仪的灵敏度取决于仪器的内噪声，当测量小信号时，信号谱线是显示在噪声频谱之上的，为了易于从噪声频谱中看清楚信号谱线，一般信号电平应比内部噪声电平高10dB，另处，灵敏度还与扫频速度有关，扫频速度赶快，动态幅频特性峰值越低，导致灵敏度越低，并产生幅值差。
4、动态范围指能以规定的精准度测量同时显现在输入端的两个信号之间的最大差值，动态范围的上限爱到非线性失真的制约，频谱仪的幅值显示方式有两种：线性的对数，对数显示的优点是在有限的屏幕有效的高度范围内，可获得较大的动态范围，频谱仪的动态范围一般在60dB以上，有时甚至达到100dB以上。
5、频率扫描宽度（Span）另有分析谱宽、扫宽、频率量程、频谱跨度等不同叫法。
通常指频谱仪显示屏幕最左和最右垂直刻度线内所能显示的响应信号的频率范围（频谱宽度），依据测试需要自动调整，或人为设置，扫描宽度表示频谱仪在一次测量（也即一次频率扫描）过程中所显示的频率范围，可以小于或等于输入频率范围，频谱宽度通常又分为三种模式：①全扫频：频谱仪一次扫描它的有效频率范围；②每格扫频：频谱仪一次只扫描一个规定的频率范围，用每格表示的频谱宽度可以更改；③零扫频频率宽度为零，频谱仪不扫频，变成调谐接收机；6、扫描时间（Sweep Time，简作ST）即进行一次全频率范围的扫描、并完成测量所需的时间，也叫分析时间，通常扫描时间越短越好，但为保证测量精度，扫描时间必需适当，与扫描时间相关的因素紧要有频率扫描范围、辨别率带宽、视频滤波，现代频谱仪通常有多档扫描时间可选择，最小扫描时间由测量通道的电路响应时间决议。
数电课程设计报告题目：频率计目录第一章设计指标 (2)1.1设计指标 (2)第二章系统概述 (3)2.1设计思想 (3)2.2可行性论证 (3)2.3各功能的组成 (3)2.4总体工作过程 (3)第三章单元电路设计与分析 (5)3.1各单元电路的选择 (5)3.2设计及工作原理分析 (5)第四章电路的组构与调试 (12)4.1遇到的主要问题 (12)4.2现象记录及原因分析 (12)14.3解决措施及效果 (12)4.4功能的测试方法、步骤、设备、记录的数据 (12)第五章结束语 (15)5.1对设计题目的结论性意见及进一步改进的意向 (15)5.2总结设计的收获与体会 (15)附图（电路图、电路总图） (16)参考文献 (18)第一章:设计指标设计指标：要求设计一个测量TTL方波信号频率的数字系统。
用按键选择测量信号的频率。
测试值采用4个LED七段数码管显示，并以发光二极管只是测量对象（频率）的单位：Hz、kHz。
频率的测量范围有四档量程。
1）测量结果显示4位有效数字，测量精度为万分之一。
2）频率测量范围：100.1Hz——999.9kHz，分四档。
第一档：100.1Hz——999.9kHz第二档：1.000Hz——9.999kHz第三档：10.00kHz——99.99kHz第四档：100.0kHz——999.9kHz3）量程切换可以采用两个按键或由电路控制自动切换。
4）设计一个周期性方波产生电路频率计调试所需的信号。
输出信号的频率范围与测量范围相同，分为四个量程。
再设置四个按键在每档范围内选择4为有效数字的9~16个固定频率，最高位数值必须分布为1~9，信号占空比可以任意。
第二章：系统概述2.1设计思想所谓周期性信号频率，是指信号在1s时间内的周期数。
所以，通过记录信号在1s内的周期数即可确定其频率。

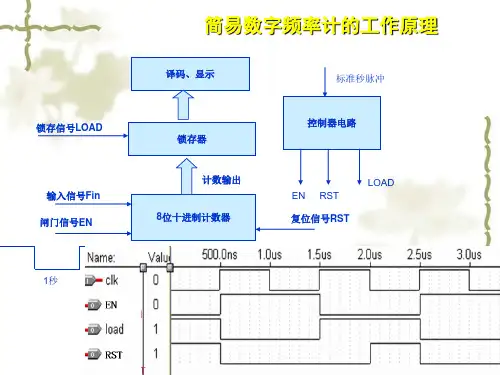

2.2可行性论证针对上述设计思想，可采用计数器来实现记录周期数的功能；采用时基信号产生计数时间作为采样时间；要通过数码管显示结果，考虑如果计数器直接将数据输入到数码管显示，则会出现数码管的数据不断变化，累计增加的情况，例如，一信号的频率为100Hz，计数器则会从1一直计数，数码管会在每秒内变化100次，所以采用寄存器或锁存器，在每个时间信号内，给予一个高电平使能有效，将计数器的数值锁存到寄存器或者锁存器。
