实验4 生成树及链路聚合【网络拓扑】图11-8【实验环境】1）分别在S1、S2、S3上创建VLAN 2，使每台交换机上都有两个VLAN；2）S1、S2为三层交换机，S2为二层交换机，三台交换机之间的连接都是Trunk链路，其接口如图11-8 所示3）每台交换机的MAC地址如图11-8 所示【实验目的】1）理解STP的工作原理2）掌握STP树的控制3）利用PVST进行负载平衡【实验配置】1.每VLAN生成树PVST配置省略VLAN、接口、Trunk的配置1）在S1、S2、S3上分别显示生成树协议S1#show spanning-treeVLAN0001 /*显示VLAN 1的STP参数Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 0002.4A43.50B3Cost 19Port 24(FastEthernet0/24)Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec/* 以上说明VLAN1的根桥的MAC地址为0002.4A43.50B3，即S2Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)Address 0030.A3C1.255EHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20/* 以上说明在VLAN 1中S1的桥ID情况Interface Role Sts C ost Prio.Nbr Type---------------- ---- --- ------ -------- ----Fa0/20 Desg FWD 19 128.20 P2pFa0/23 Altn BLK 19 128.23 P2pFa0/24 Root FWD 19 128.24 P2p/* 以上说明在VLAN 1中S1与生成树相关的接口状态，Fa0/23阻塞VLAN0002 /*显示VLAN 2的STP参数Spanning tree enabled protocol ieeeRoot ID Priority 32770Address 0002.4A43.50B3Cost 19Port 24(FastEthernet0/24)Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec/* 以上说明VLAN2的根桥的MAC地址为0002.4A43.50B3，即S2Bridge ID Priority 32770 (priority 32768 sys-id-ext 2)Address 0030.A3C1.255EHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20/* 以上说明在VLAN 2中S1的桥ID情况Interface Role Sts C ost Prio.Nbr Type---------------- ---- --- ------ -------- ----Fa0/23 Altn BLK 19 128.23 P2pFa0/24 Root FWD 19 128.24 P2p/* 以上说明在VLAN 2中S1与生成树相关的接口状态，Fa0/23阻塞其余两个略结合图11-8 中的MAC地址，从上图可以看出，VLAN 1 和VLAN 2中，根桥Root ID都是S2（MAC地址为0002.4A43.50B3），在VLAN 1 中，S1的二个口Fa0/20、Fa0/24均处于转发状态，Fa0/23阻塞。

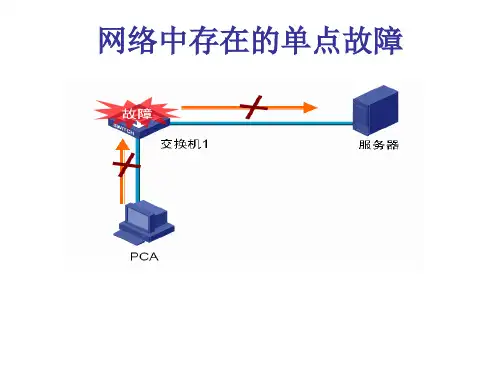

第四章介质访问控制子层生成树协议Spanning Tree ：为了可靠，采用冗余结构；但是透明网桥会产生无休止循环的问题冗余交换拓扑可能带来的问题☐广播风暴☐多帧传送☐MAC地址库不稳定广播风暴多帧传送mac地址库的不稳定生成树协议☐STP:spanning tree protocol☐为了维护一个无环路的网络拓扑☐新标准：RSTPRadia Perlman我想我永远也不会看到像一棵树那么优美的图画树那至关紧要的特性是无回路的连通树需要无限的扩展包才能到达每一个L A N首先，需要选好树根指定I D即可选定从树根开始，计算最小代价的路径这些路径，就是这棵树的枝条网络出自我等愚人之手而桥则发现了一棵生成树Radia perlman简介☐1951-☐毕业于MIT，BS、MS、PhD☐现供职于Intel☐拥有50个专利☐代表作：A Protocol for Distributed Computationof a Spanning Tree in an Extended LAN,Ninth Data CommunicationsSymposium, Vancouver, 1985STP的运作☐每个网络一个根网桥☐每个网桥一个根端口☐每网段一个指定端口☐非指定端口不被使用注意☐生成树算法，生成在逻辑上无回路的树，即生成树☐生成树算法能在有物理回路的网络中，生成一棵没有逻辑回路的生成树，但并不能保证其中的路径是最优的例☐为了可靠，采用冗余小结☐冗余造成环路，会产生多帧传送、广播风暴和MAC地址库不稳定等问题☐这些问题的根源就是有环路，STP就是打断环路，维持逻辑上的无环路☐SPT可能产生非最优路径（付出的代价）☐当逻辑STP树上的某点出故障了，非指定端口将会被重新启用。
思考题☐为什么需要冗余拓扑？☐冗余拓扑会带来什么问题？☐怎么解决这些问题？☐STP是否消除了冗余拓扑带来的可靠的好处？谢谢观看。
