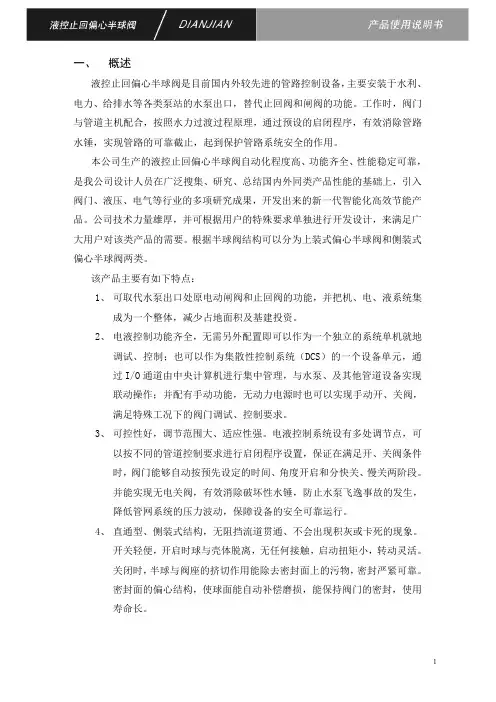

偏心半球阀

(具体供货范围以合同、技术协议为准。) 阀门本体 传动装置(与阀门本体连为一体) 液压站(与阀门分体安装) 电气控制箱(与液压站整体安装)
订货时请详细注明产品名称、型号、规格、最大最小工作压力，介质、温度、 安装型式（正装或反装、水平安装或立式安装）及其他电液控制要求，以便我们根 据您的实际工况提供完全符合您需要的满意产品。
蓄能器标准 GB/T 2352
工作压力（MPa） ≤0.8×PN
试验与检验 GB/T 14478、GB/T 13927 介质温度（℃） ≤80
质量保证 ISO9001
适用介质
水、泥沙水等
注：可采用其他有关标准和国外标准，法兰尺寸可按用户要求制造，但应在订货合同中写明。
2.特点参数 项目
油泵电源 控制电源 泵站设计压力
门的主要执行机构。 液压站集成块上设有缓闭调节阀。时间调节范围见第三节<特点参数>。 立式布置时，正确安装参照图 1。 液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀（单
向节流阀）、截止阀、液压集成块、油箱等零部件。 蓄能器系统中，蓄能器为阀门启闭提供主动力源。 单向节流阀用作开关阀门速度调节，调节范围见第三节<特点参数>。 手动泵用作系统调试或特殊情况下的阀门启闭。 液压系统与阀门本体分开安装。用户未作特殊说明时为分体式安装。
5.2 本地控制 将转换开关旋至“本地”位。 开阀：按就地控制箱上开阀按钮，开阀指示灯亮，则阀门将按设定好的速度 开启，直到全开位置（“全开”指示灯点亮）自动停止开阀动作，开阀 指示灯自动熄灭。 调整开阀时间可通过旋转开阀流量控制阀（集成块上的单向节流 阀）的流量来实现，可以达到不同的开阀时间以适应实际工况，时间 调整范围见前表。 关阀：按关阀按钮，关阀指示灯亮，则阀门将按设定好的速度关闭阀门，直 到全关位置（全关指示灯点亮）延时自动停止关阀动作，关阀指示灯 自动延时熄灭。关阀分为快关、慢关两阶段，调整旋转关流量控制阀 （集成块上的单向节流阀）和缓闭节流阀来分别实现，其调节范围见 前表。 停止：阀门在开阀、关阀的过程中，按停止按钮，阀门停止在任意中间位置。

关于偏心半球阀侧装式和上装式的差别的说明偏心半球阀按阀芯装入阀体的方位不同，阀门分为“侧装式”和“上装式”两种结构形式。

这两种结构形式各有利弊，现简述如下。

1、“侧装式”结构紧凑，阀体接近圆周对称性，整体刚性好。

而“上装式”由于中口的存在，大大破坏了阀体的回转体对称性，在管道轴向力（包含介质作用力和密封副作用力）的作用下，将产生不对称的弹性变形，从而引起阀座的不均匀变形，使密封副吻合度降低，导致内漏。

所以，在压力较高、口径较大的阀门上，采用“上装式”是不合适的。

2、某些厂家声称的“上装式”可以“在线维修”，也只是能够实现阀芯上密封圈（橡胶圈）的更换，而阀座密封圈与侧装式一样，从阀体端部法兰外装入，无法更换。

然而，阀门运行过程中，阀座的冲蚀往往比阀芯更加严重，也更需要更换。

所以，声称的“在线维修”仅仅能够实现部分功能，且是一个非主要功能。

工程实践中，也未见过“在线维修”的实例。

3、“侧装式”阀门由于整体刚性好，可以实现双向密封，即阀门的阀芯球面既可以迎着流体介质安装，也可反向安装，均能实现可靠密封。

而上装式只能背向安装，借助介质压力实现密封，在“气-固”、“液-固”两相流中，阀门在关闭时，将在阀体中腔产生固相介质堆积，造成空间占位，导致阀门无法开启。

以上意见，仅供参考。

侧装式偏心半球阀管线专用属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。(煤粉喷吹及燃气输送)。
一、侧装式偏心半球阀主要性能参数：
公称压力（Mpa）
0.6
1.0
1.6
2.5
4.0
公称通径（mm）
40－1600
四、侧装式偏心半球阀零件材料与工况：
名称
材质
阀体
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴
2Cr13、1Cr13
阀瓣
合金渗氮钢、渗氮不锈钢、耐磨钢
阀座
合金渗氮钢、渗氮不锈钢、耐磨钢
轴承
铝青铜、FZ－1复合材料
填料
聚四氟乙烯、柔性石墨
连接形式
法兰连接、对夹连接
安装方式
立式安装、卧式安装
二、侧装式偏心半球阀结构特点：
1、密封副（阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；
2、密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；
3、密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。
4、可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。
三、侧装式偏心半球阀标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

偏心半球阀使用说明书Q340F-16.C产品使用说明尊敬的用户：非常感谢你选择使用本公司钢制球阀系列产品。

本公司集阀门产品的设计、开发、制造、安装和销售服务于一体，对所有阀门产品的质量、售后服务有了全面保障。

现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。

请你务必在安装使用本公司产品前详细阅读《使用说明书》，确保你在安装使用时更加便利。

如果你在阀门使用过程中有何疑难问题，请致电本公司售后服务部。

1,用途和性能规范1．1用途a、本产品主要用于气体、液体介质管路上作启闭器，接通或截断介质，具有流阻小，启闭较省力等优点。

b、适用范围：化工、石油、冶金、造纸等行业。

11．3阀门最大工作压力额定值（压力-温度基准）表中温度是指工作状态下管路介质的温度，表中压力是持续无冲击压力2 采用标准2．1设计制造按GB/T 12237的规定；2．2检验和试验按GB/T 13927的规定；2．3法兰尺寸按GB/T 9113或JB/T 79的规定，焊接尺寸按GB/T 122242．4结构长度按GB/T 12221的规定或企业标准；3 结构特点和使用原理3．1结构及主要外形尺寸参见简图3．2本阀靠蜗轮使阀杆转动而带动球转动来达到启闭目的。

3．3本阀门采用增强四氟/碳纤维封圈，工艺简单、密封更换方便。

3．4采用可换式密封结构，维修方便。

-1-1，阀盖；2，底盖；3，球体；4，阀座；5，阀杆；6，压盖；7，支架；8，螺柱、螺母；9，蜗轮。

4零件名称阀体阀盖阀杆阀座球体填料螺栓螺母平键所用材料WCB 2Cr13A105+RPTFEWCB+ENP石墨35CrMoA 45 455 保管、安装、使用、检查5．1保管a.本阀须保管存放在干燥、通风的室内，放置整齐，阀杆不得着力。

b.本阀保管存放期间，球处于全开状态，两端法兰应封闭。

c.本阀存放期间，阀杆及机加工表面应用容易清除的防锈剂涂覆。

d.长期存放的阀门应定期检查，清除污垢，涂防锈剂。
