钢轨焊缝TOFD方法检测1、TOFD方法基本原理TOFD方法是采集超声波在缺陷端点产生的衍射和散射的信号来进行处理和判断的超声波探伤方法，称做衍射度越时差法（Time-of-flight diffraction )．其基本原理如下图：图1 TOFD方法基本原理当超声波信号在传播介质中遇到影响因素时（如缺陷，大晶粒，不均匀等），其传播会产生相应的改变。
如图所示为超声波遇到内部裂纹时，发射的一束超声波1会分成反射波2、透射波3（图示为镜面反射方向，实际中缺陷的反射波范围很广，是粗糙表面的散射形式）、上端散射波4和下端衍射波5。
通常方法使用接收到的反射信号对缺陷进行检测（图1）。
TOFD方法采用接收到的散射和衍射信号实现对缺陷检测。
与其他方法相比，TOFD接受的信号少，所以可以尽量避免一些其他的干扰。
但是也同时存在接收的信号弱，所以要求灵敏度要高，这样对仪器和探头要求要高一些。
2、TOFD检测基本原理图2 TOFD检测基本原理从波动原理上我们可以知道，如果在波传播路径上，遇到阻碍或者遇到改变传播速度的介质等影响波传播的因素，波会产生衍射，散射等现象（由于超声波采用的是脉冲波，可以不考录干涉，在特殊情况下，如果纵波在某个面反射中出现的变形横波和其他稍远一些的地方传回的纵波同时到达，也有一定的干涉叠加）从图2中我们看到，TOFD方法使用一对探头构成一个检测探头单元。
理想的状态下（规则的立方体均匀材料，合适的厚度，合适的探头角度，材料中间存在的裂纹状缺陷），接收探头可以在特殊的采样范围内接收到四个信号，为直通波1、缺陷上端散射波2、缺陷下端衍射波3和底面反射波4。
由于反射和散射会有半波损失，这两个信号会出现反相。
3、TOFD检测探头布置方法：通常把发射探头和接收探头布置在要检测的焊缝两侧对称位置，一个原因是这个位置接收散射和衍射信号都很有利，另一个原因是计算方便，还有就是没有缺陷反射信号出现，这是对焊缝，尤其是对形状复杂的钢轨有其独特的优点。
TOFD技术的优缺点TOFD（Time-of-Flight Diffraction）技术是一种常用于无损检测的超声波检测方法，其原理是利用超声波在物体中的传播时间和反射信号的强度来检测缺陷。
以下是TOFD技术的优缺点：优点：1.高准确性：TOFD技术采用幅射超声波技术，可以实时对材料进行扫描，能够高精度地测量缺陷的尺寸和位置，并且能够区分大小不一的缺陷。
2.高灵敏度：TOFD技术可以探测到微小的缺陷，能够检测到微米级别的缺陷，对于一些重要的安全关键部件的无损检测非常有效。
3.高效性：TOFD技术可以在快速扫描的同时采集大量的数据，可以快速地获取大范围内的缺陷信息，节省了检测时间和人力成本。
4.全面性：TOFD技术不受限于对缺陷的预期，可以探测到多种不同类型的缺陷，如裂纹、孔洞、气泡等，对于多种材料的检测都具有一定的适用性。
5.无需缺陷的先验知识：相对于传统的A扫和B扫技术，TOFD技术无需事先了解缺陷的位置和形状，可以全面地检测材料中的所有缺陷。
缺点：1.受到耦合介质的限制：TOFD技术需要使用耦合介质将超声波传递到被测材料上，而不同材料需要选择适合的耦合介质，这会对TOFD技术的应用造成局限。
2.对操作人员的要求高：TOFD技术需要经验丰富的操作人员进行正确的操作和解读数据，对操作人员的技能要求较高，需要进行专门的培训和资质认证。
3.对材料的要求高：TOFD技术对被检测材料有一定的要求，例如材料应具有良好的声波传导性和一定的尺寸范围。
一些复杂材料（如复合材料）的检测可能比较困难。
4.软件处理的复杂性：TOFD技术的数据处理复杂，需要运用专门的软件进行数据分析和图像处理，这对于使用者来说有一定的技术要求。
总结：TOFD技术在无损检测领域有着广泛的应用，具有高准确性、高灵敏度、高效性、全面性等优点，能够提供可靠的缺陷检测和评估结果。
然而，TOFD技术也存在一些缺点，例如对耦合介质和材料的要求高，操作人员水平要求较高等。
TOFD培训教程TOFD（Time of Flight Diffraction，飞行时间衍射）是一种无损检测技术，它通过测量声波在材料中传播的时间来评估材料的缺陷。
TOFD技术在工业领域中得到广泛应用，特别是在焊接检测和管道检测方面。
本文将介绍TOFD技术的原理、仪器设备和操作步骤，并讨论其应用和优势。
1.原理TOFD技术基于声波的传播原理。
首先，在待检测材料的表面产生一个短脉冲的超声波。
然后，超声波沿着材料中的路径传播，当遇到缺陷时，一部分超声波会被缺陷反射回来，另一部分则继续传播。
最后，接收器将测量到的声波信号转换为电信号，并通过计算声波传播时间来评估缺陷的位置和尺寸。
2.仪器设备TOFD技术需要使用专用的仪器设备，包括发射器、接收器和计算机。
发射器用于产生短脉冲的超声波，接收器用于捕捉反射的超声波信号，而计算机用于处理和分析数据，并生成图像。
3.操作步骤TOFD技术的操作步骤如下：-准备工作：选择合适的发射器和接收器，并将它们安装在待检测材料的表面。
确保设备的位置和角度正确。
-信号校准：发射器发射超声波脉冲后，接收器将捕捉到的反射信号转换为电信号，并通过计算机进行分析。
在开始检测之前，需要对仪器进行校准，以确保其准确性和可靠性。
-数据采集：将发射器和接收器移动到待检测材料的不同位置，获取相应的超声波信号。
通常需要在不同的位置重复多次，以获取更全面的数据。
-数据分析：将采集到的数据传输到计算机进行分析。
计算机将通过计算声波的传播时间来确定缺陷的位置和尺寸。
基于这些计算结果，可以生成缺陷的二维图像或三维图像。
-结果解读：根据计算机生成的图像，评估检测结果。
根据缺陷的位置和尺寸，判断材料的可用性和安全性。
4.应用和优势TOFD技术广泛应用于焊接和管道检测领域，具有以下优势：-高度准确：TOFD技术通过测量声波的传播时间，可以准确确定缺陷的位置和尺寸，以及与缺陷相关的参数，如深度和高度。
-快速：TOFD技术的数据采集和分析过程相对较快，不需要破坏性检测，可以显著提高生产效率。

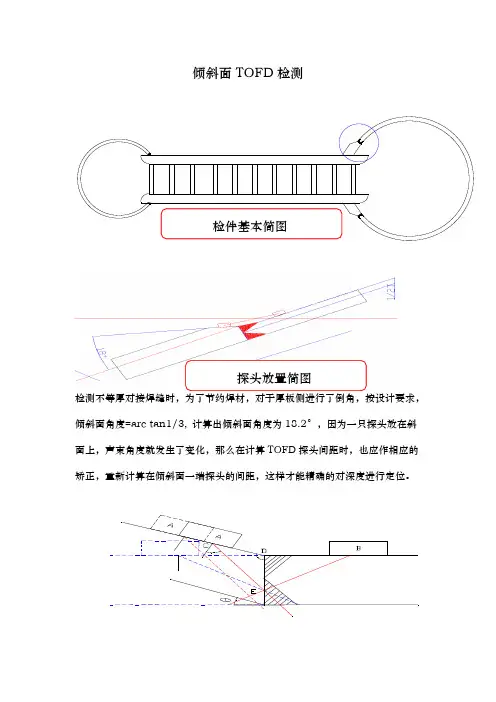

倾斜面TOFD检测
检件基本简图
探头放置简图
检测不等厚对接焊缝时，为了节约焊材，对于厚板侧进行了倒角，按设计要求，倾斜面角度=arc tan1/3, 计算出倾斜面角度为18.2°，因为一只探头放在斜面上，声束角度就发生了变化，那么在计算TOFD探头间距时，也应作相应的矫正，重新计算在倾斜面一端探头的间距，这样才能精确的对深度进行定位。
探头在斜面一端间距的计算AD=sin（Φ-θ）/sinΦ×S
S 探头间距的一半Φ探头的扩散角θ探头的倾斜角
检测过程中发现焊缝存在有较大缺陷时，应垂直于焊缝作非平行扫查，这样才能够区分焊缝，热影响区以及母材的问题，具体检测方法以及相关的案例如下：一次检测时探头移动方向如下：
TOFD缺陷呈像图如下：
对缺陷所存在的区域垂直于焊缝作非平行扫查，检测缺陷是在热影响区或是母材
上，第二次扫查TOFD 探头移动方向（要求焊缝余高磨平）：
TOFD
呈像图如下：
从上面TOFD 图里，可以看出不等厚在底波里面有明显的变化，当探头移过焊缝时，缺陷出现在厚度范围以内。
当发现为母材问题时，必须对母材本身进行非平行扫查，要求平行于焊缝，一侧探头接近于熔合线。
TOFD 呈像图如下：
探
头
即使是焊缝缺陷图的显示，也有可能是母材问题。
