测配色仪基础知识以及操作注意

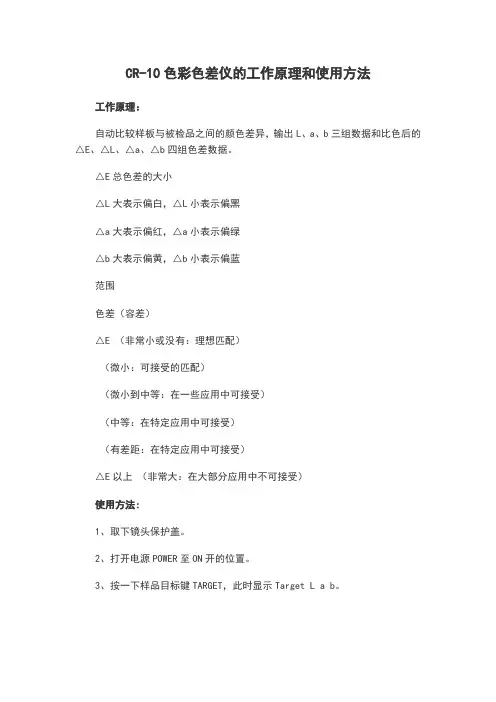

CR-10色彩色差仪的工作原理和使用方法

工作原理：

自动比较样板与被检品之间的颜色差异，输出L、a、b三组数据和比色后的△E、△L、△a、△b四组色差数据。

△E总色差的大小

△L大表示偏白，△L小表示偏黑

△a大表示偏红，△a小表示偏绿

△b大表示偏黄，△b小表示偏蓝

范围

色差（容差）

△E （非常小或没有：理想匹配）

（微小：可接受的匹配）

（微小到中等：在一些应用中可接受）

（中等：在特定应用中可接受）

（有差距：在特定应用中可接受）

△E以上 （非常大：在大部分应用中不可接受）

使用方法:

1、取下镜头保护盖。

2、打开电源POWER至ON开的位置。

3、按一下样品目标键TARGET，此时显示Target L a b。 4、将镜头口对正样品的被测部位，按一下录入工作键，等“嘀”的一声响后才能移开镜头，此时显示该样品的绝对值：Target L**.* a +-**.* b +-**.*。

5、再将镜头对准需检测物品的被测部位，重复第4点的测试工作，此时显示该被检物品与样品的色差值：dL **.* da +-**.* db +-**.*。

6、根据前面所述的工作原理，由dL、da、db判断两者之间的色差大小和偏色方向。

7、重复第6、7点可以重复检测其他被检物品与第4点样品的颜色差异。

8、若要重新取样，需按一下TARGET，在由4点开始即可。

9、测试完后，盖好镜头保护盖，关闭电源。

色差仪通用使用方法

色差仪是一种用来测量物体颜色差异的仪器，主要应用于色彩相关的行业，如印刷、绘画、纺织、塑料等。下面是色差仪的一般使用方法：

1. 准备工作：将色差仪放在稳定的平台上，确保环境光线均匀且适中。同时，需要对色差仪进行校准，根据仪器的说明书进行操作，确保准确的测量结果。

2. 样品准备：将需要测量颜色的样品准备好。这可能是一块印刷品、一段纺织品或其他颜色样本。

3. 测量操作：打开色差仪的电源，根据仪器的使用说明将样品放在色差仪的测量区域。通常，色差仪会有一个观测口和一个测量孔。将样品放在测量孔上，并关闭观测口，确保测量时不受外部光线影响。

4. 选择测量模式：根据需要选择合适的测量模式，比如L*a*b*、CIE XYZ、RGB等。这些模式会根据不同的色彩空间和颜色参数提供不同的测量结果。

5. 进行测量：按下测量按钮，色差仪会发出测量光，并对样品进行扫描。扫描完成后，色差仪会给出测量结果，包括颜色数值和色差值。可以记录或保存这些数据以供后续分析和比较使用。

6. 分析和比较：根据测量结果进行颜色分析和比较。可以比较不同样品之间的色差，或者与标准样品进行比较，判断差异的程度。

7. 调整和纠正：根据测量结果对需要调整的样品进行颜色校正，通过适当的操作和处理来减小色差，使样品达到所需的颜色标准。

需要注意的是，使用色差仪时应避免强光直接照射测量区域，以免干扰测量结果。此外，根据不同的测量需求，可能需要参考具体的色差仪使用说明书进行操作。

色差仪作业指导书（一）2024

色差仪作业指导书（一）

引言概述：

色差仪是一种用于测量物体颜色差异的仪器，广泛应用于颜色质量控制和产品品质评估的领域。本作业指导书旨在提供色差仪的操作指导，以帮助操作员正确使用和维护色差仪。本指导书将详细介绍色差仪的基本原理、操作流程、测试技巧和常见问题解答等内容。

正文：

一、色差仪的基本原理：

1.1 分光光度法的原理

- 光的三原色与物体颜色的关系

- 分光光度法的核心原理和基本步骤

- 仪器中的光源和光电转换器

1.2 三色光源的应用

- 三基色的选择和配置

- 光源的调节和标定方法

- 光源的影响因素及其调整方法

1.3 色度坐标系的概念和应用

- 常用的色度坐标体系

- 色度坐标的测定原理和计算公式

- 色度坐标的解读和应用 色差仪作业指导书（一）2024

二、色差仪的操作流程：

2.1 准备工作

- 色差仪的准备和检查

- 标准样品的选择和准备

- 测量环境的准备和控制

2.2 测量操作

- 色差仪的打开和关闭

- 测量样品的放置和固定

- 测量参数的选择和调整

2.3 数据收集和记录

- 测量结果的保存和导出

- 数据记录表的填写和整理

- 测量数据的分析和解释

三、色差仪测量的技巧：

3.1 精确测量的注意事项

- 避免光源污染和干扰

- 样品的正确处理和准备

- 测量角度的选择和调整

3.2 导致颜色误差的因素

- 材料的批次差异 色差仪作业指导书（一）2024

- 温度和湿度的影响

- 测量角度和观察角度的差异

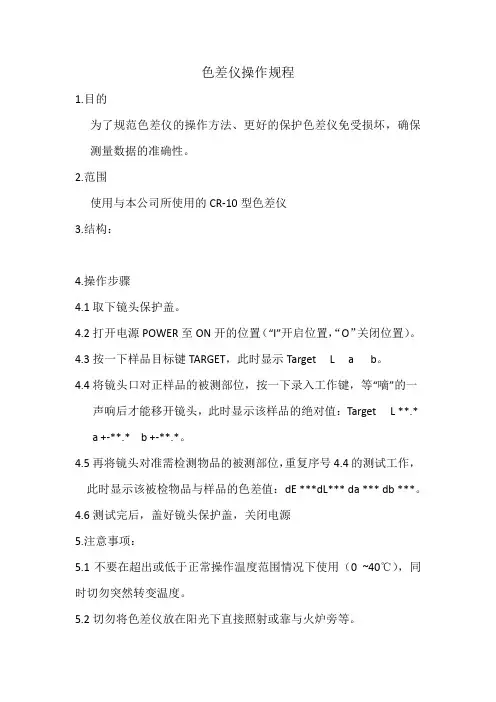

色差仪操作规程

1.目的

为了规范色差仪的操作方法、更好的保护色差仪免受损坏，确保测量数据的准确性。

2.范围

使用与本公司所使用的CR-10型色差仪

3.结构：

4.操作步骤

4.1取下镜头保护盖。

4.2打开电源POWER至ON开的位置（“I”开启位置，“O”关闭位置）。

4.3按一下样品目标键TARGET，此时显示Target L a b。

4.4将镜头口对正样品的被测部位，按一下录入工作键，等“嘀”的一声响后才能移开镜头，此时显示该样品的绝对值：Target L **.*

a +-**.* b +-**.*。

4.5再将镜头对准需检测物品的被测部位，重复序号4.4的测试工作，此时显示该被检物品与样品的色差值：dE ***dL*** da *** db ***。

4.6测试完后，盖好镜头保护盖，关闭电源

5.注意事项：

5.1不要在超出或低于正常操作温度范围情况下使用（0 ~40℃），同时切勿突然转变温度。

5.2切勿将色差仪放在阳光下直接照射或靠与火炉旁等。 5.3切勿将测量仪靠近强磁场、磁性设备。

5.4测量仪使用完毕后，必须关掉电源，将POWER键调整至“O”位，并将测量头盖好。

5.5如测量仪停止使用超过两星期，请将五号电池抽出以免电池损坏。

5.6在车间使用时，使用完毕后要及时放回办公室，不允许放在生产线上或车间工作场所。
