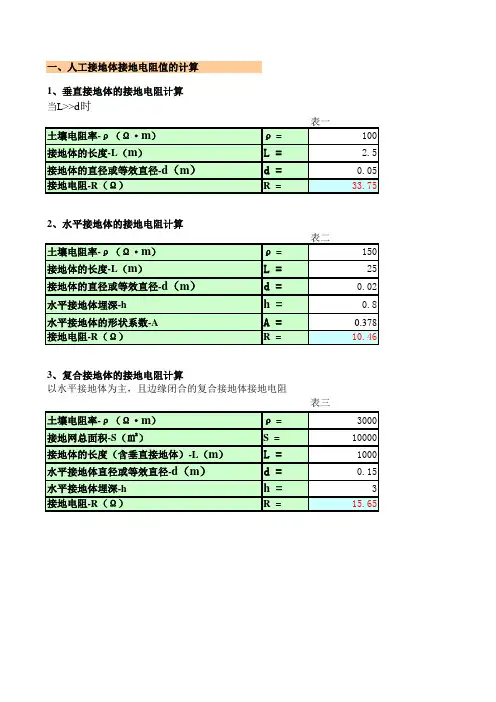

一、人工接地体接地电阻值的计算
1、垂直接地体的接地电阻计算
当L>>d时表一
土壤电阻率-ρ（Ω·m
）ρ =100
接地体的长度-L（m
）L =
2.5
接地体的直径或等效直径-d（m）d =
0.05
接地电阻-R（Ω）R =33.75
2、水平接地体的接地电阻计算
表二
土壤电阻率-ρ（Ω·m
）ρ =150
接地体的长度-L（m
）L =
25
接地体的直径或等效直径-d（m）d =
0.02
水平接地体埋深-hh =
0.8
水平接地体的形状系数-AA =
0.378
接地电阻-R（Ω）R =10.46
3、复合接地体的接地电阻计算
表三
土壤电阻率-ρ（Ω·m
）ρ =3000
接地网总面积-S（㎡
）S =10000
接地体的长度（含垂直接地体）-L（m
）L =
1000
水平接地体直径或等效直径-d（m）d =
0.15
水平接地体埋深-hh =
3
接地电阻-R（Ω）R =15.65以水平接地体为主，且边缘闭合的复合接地体接地电阻表四
工频接地电阻-R~（Ω）R
~ =10
换算系数-AA =3
冲击接地电阻-R
i（Ω）R
i =3.33
表五
形状——L
A00.378
5、接地体有效长度的计算
表六
敷设接地体处的土壤电阻率-ρ（Ω·m
）ρ =1500
接地体有效长度-LeLe=
77.464、工频接地电阻与冲击接地电阻的换算
Y+＊*
□○
0.8672.145.278.811.690.48
接地电
阻计算
方法

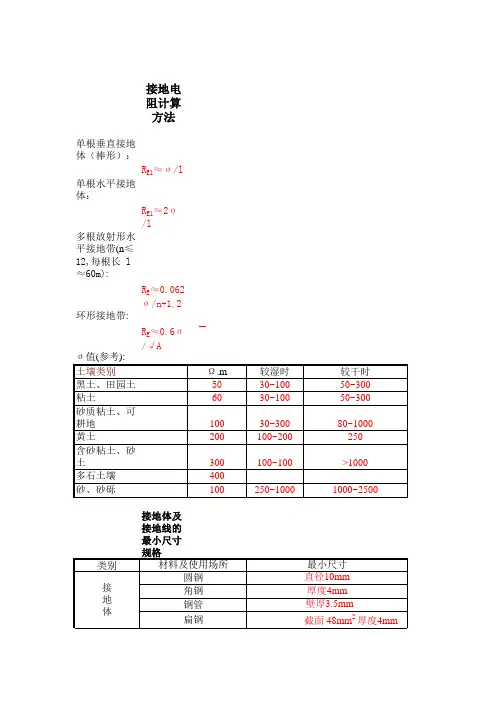

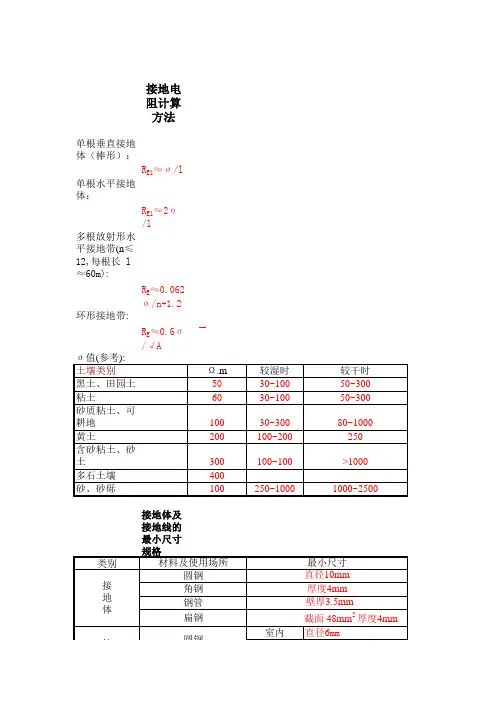

单根垂直接地体（棒形）：
RE1≈σ/l
单根水平接地体：
RE1≈2σ
/l多根放射形水平接地带(n≤
12,每根长 l≈60m):
RE≈0.062
σ/n+1.2环形接地带:
RE≈0.6σ
/√Aσ值(参考):
土壤类别Ω.m较湿时较干时
5030~10050~300
粘土6030~10050~300
砂质粘土、可耕地10030~30080~1000
黄土200100~200250
含砂粘土、砂土300100~100>1000
多石土壤400
砂、砂砾100250~10001000~2500
接地体及接地线的最小尺寸规格类别
钢管黑土、田园土
材料及使用场所圆钢
角钢接地体最小尺寸直径10mm
厚度4mm
壁厚3.5mm
截面 48mm2 厚度4mm扁钢室内直径6mm
室外直径8mm
室内截面48mm2 厚度3mm
室外截面48mm2 厚度4mm
垂直接地体根数确定：
n≥RE1/η
RE垂直接地体的利用系数η值（环形敷设）
根数102030
10.52~0.580.44~0.500.41~0.47
20.66~0.710.61~0.660.58~0.63
30.74~0.780.68~0.730.66~0.71
满足热稳定的最小截面：
Smin=4.52I
(1)k接地线圆钢
扁钢
垂直接地体的间距与其长度比
土壤电阻率和接地电阻的公式
1. 开篇小故事
嘿，朋友们，今天咱们来聊聊一个在日常生活中常常被忽视，却又无比重要的话题——土壤电阻率和接地电阻。听起来好像很枯燥对吧？其实不然，咱们可以把它想象成一场“电力大派对”，在这场派对上，电流就是主角，而土壤则是这个派对的舞台。想象一下，如果舞台太滑，电流就会摔得四脚朝天；如果舞台太干燥，电流又会觉得无处可去。这就是土壤电阻率的奥妙所在！简单来说，土壤的电阻率决定了电流能不能顺畅地流动，影响着接地电阻的大小。所以，咱们必须搞明白这些概念，才能让我们的“电力派对”热闹非凡。
2. 土壤电阻率是什么？
2.1 定义与重要性
好，咱们先来捋一捋，土壤电阻率到底是什么。通俗点说，土壤电阻率就是土壤对电流流动的“阻力”，它的单位是欧姆米（Ω·m）。这个值不仅取决于土壤的成分，比如沙子、黏土和水的比例，还受温度和湿度的影响。湿润的土壤就像是派对上的DJ，能让电流轻松跳舞；而干燥的土壤则像是一个不靠谱的保安，让电流寸步难行。明白了吗？土壤电阻率越低，电流越容易通过；反之，则越难。
2.2 影响因素
那么，影响土壤电阻率的因素又有哪些呢？首先是土壤的水分含量，水分越多，电阻率就越低，电流也就越欢快；其次是土壤的类型，沙土的电阻率通常比黏土低，为什么呢？因为沙土颗粒大，空隙多，水分容易流动。接下来，还有土壤的温度，冬天的土
壤就像冷冻的冰块，电流通过得慢；而夏天的土壤就像在海边度假，通畅得很。最后，咱们还得考虑盐分和杂质，尤其在海边，土壤里的盐分能让电流更加活泼。
3. 接地电阻与土壤电阻率的关系
3.1 接地电阻的定义
说完土壤电阻率，咱们再来看看接地电阻。接地电阻是电气设备接地时所表现出的“阻力”，也就是电流流向大地的难易程度。一个合格的接地系统能有效保护设备和人身安全，确保电流能够顺畅地流向大地。如果接地电阻过高，电流就像小猫咪一样，想要跳下来却一直犹豫不决，可能会导致设备故障或安全隐患。
接地比压计算公式
接地比压计算公式是用来计算接地比压的数学公式，其计算方法是通过测量接地电极的电阻值和接地电极周围的土壤电阻率，然后根据特定的公式进行计算。接地比压计算公式通常用于工程领域，用来评估接地系统的性能和有效性。
在工程领域中，接地系统是非常重要的，它可以确保设备的安全运行，并防止因接地不良导致的事故发生。接地比压计算公式的主要作用就是帮助工程师评估接地系统的质量，确保其符合相关的安全标准和要求。
接地比压计算公式的具体计算方法包括测量接地电极的电阻值和土壤电阻率，然后根据以下公式进行计算：
接地电阻 = K × Rg
其中，接地电阻是接地电极的电阻值，K是土壤电阻率，Rg是接地电极的电阻值。
通过这个公式，工程师可以快速准确地评估接地系统的性能，确定是否需要对接地系统进行改进或加固，以确保设备的安全运行。
除了接地比压计算公式外，工程师在设计接地系统时还需要考虑土壤的电阻率、接地电极的材料和尺寸等因素。只有综合考虑这些因素，才能设计出符合要求的接地系统，确保设备的安全运行。
在实际工程中，工程师还需要根据具体情况对接地系统进行定期检测和维护，以确保接地系统的正常运行。如果发现接地系统存在问题，工程师需要及时处理，以避免可能造成的安全隐患。
总的来说，接地比压计算公式是工程领域中非常重要的计算方法，通过这个公式，工程师可以评估接地系统的性能，确保设备的安全运行。因此，在设计和维护接地系统时，工程师需要熟练掌握接地比压计算公式，以确保接地系统的有效性和安全性。
