DDS信号发生器设计DDS（直接数字频率合成）信号发生器是一种数字技术制造高质量频率合成信号的装备。

本文将介绍DDS信号发生器的设计原理、关键技术和性能评估。

一、设计原理：DDS信号发生器的设计原理基于数字频率合成技术，其核心是数字信号处理器（DSP）和数字锁相环（PLL）。

DDS信号发生器通过频率控制字（FTW）和相位控制字（PTW）控制DDS芯片的输出频率、波形和相位。

在DDS芯片中，数字频率合成器通过数模转换器将较高的待合成信号转换为模拟信号，进而通过滤波器、放大器等模拟电路产生高质量的输出信号。

二、关键技术：1.高精度的频率合成：DDS信号发生器需要具备高精度的频率合成能力。

此需求需要DDS芯片具备较高的分辨率和较低的相位噪声。

分辨率是DDS芯片产生频率变化最小步进的能力，通常用位数来表示。

较高的分辨率可以确保DDS信号发生器输出的频率表现更加连续平滑。

相位噪声则与DDS芯片的时钟抖动、量化噪声等因素有关，较低的相位噪声能够保证信号在频谱中的纯净度。

2.高动态范围的输出：DDS信号发生器通常需要提供广泛的频率范围和大范围内的输出功率调节。

此需求需要DDS芯片具备高动态范围的输出能力。

动态范围包括频率动态范围和幅度动态范围。

频率动态范围是指DDS信号发生器能够合成的频率范围，幅度动态范围则指DDS信号发生器能够调节的输出功率范围。

通过优化DDS芯片的设计，可以提高输出的动态范围。

3.高速的输出信号更新：DDS信号发生器需要具备快速更新输出信号的能力。

通常，DDS芯片具备更高的时钟频率和更大的内存储存能力可以实现更高的输出信号更新速率。

高速更新输出信号可以保证DDS信号发生器能够满足实时调节信号的需求。

三、性能评估：DDS信号发生器的性能评估包括频率稳定度、相位噪声、调制信号质量等几个方面。

频率稳定度是指DDS信号发生器输出频率的稳定性，通常通过测量短期和长期的频率漂移来评估。

相位噪声则是度量DDS信号发生器输出信号相位纯净度的参数，使用杂散频谱测量方法和相位噪声密度谱评估。

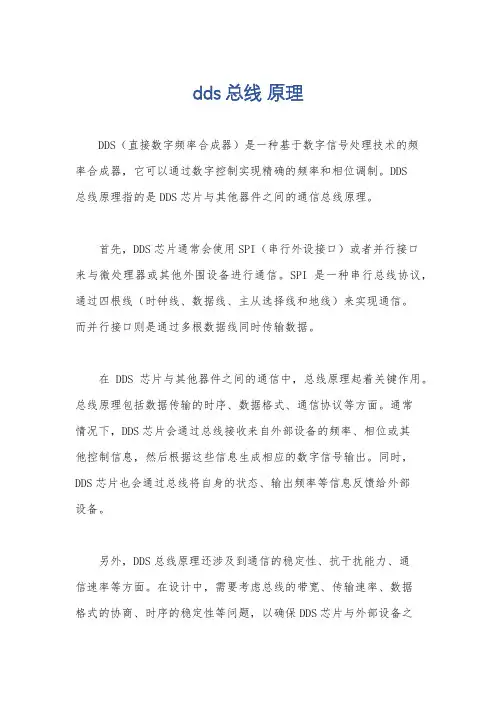

dds 总线原理
DDS（直接数字频率合成器）是一种基于数字信号处理技术的频
率合成器，它可以通过数字控制实现精确的频率和相位调制。

DDS
总线原理指的是DDS芯片与其他器件之间的通信总线原理。

首先，DDS芯片通常会使用SPI（串行外设接口）或者并行接口
来与微处理器或其他外围设备进行通信。

SPI是一种串行总线协议，通过四根线（时钟线、数据线、主从选择线和地线）来实现通信。

而并行接口则是通过多根数据线同时传输数据。

在DDS芯片与其他器件之间的通信中，总线原理起着关键作用。

总线原理包括数据传输的时序、数据格式、通信协议等方面。

通常
情况下，DDS芯片会通过总线接收来自外部设备的频率、相位或其
他控制信息，然后根据这些信息生成相应的数字信号输出。

同时，DDS芯片也会通过总线将自身的状态、输出频率等信息反馈给外部
设备。

另外，DDS总线原理还涉及到通信的稳定性、抗干扰能力、通
信速率等方面。

在设计中，需要考虑总线的带宽、传输速率、数据
格式的协商、时序的稳定性等问题，以确保DDS芯片与外部设备之
间的可靠通信。

总的来说，DDS总线原理是指DDS芯片与其他器件之间的通信原理，涉及到通信协议、数据传输的时序、稳定性等多个方面。

通过合理设计和实现总线原理，可以实现DDS芯片与外部设备之间的稳定、可靠的通信，从而更好地实现频率合成功能。

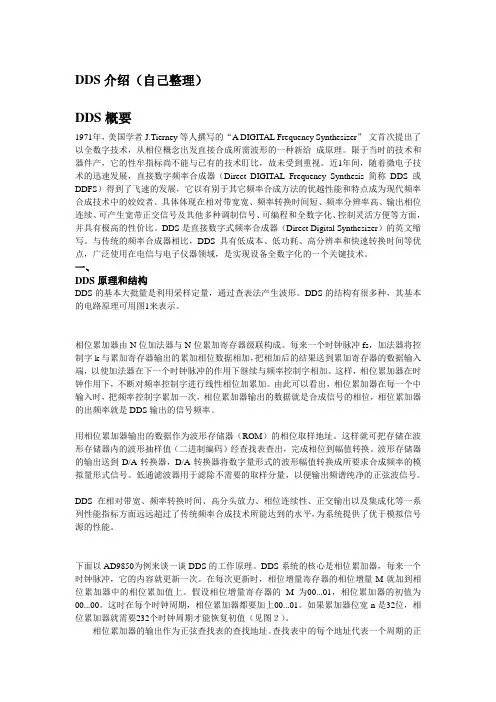

DDS介绍（自己整理）DDS概要1971年，美国学者J.Tierney等人撰写的“A DIGITAL Frequency Synthesizer”-文首次提出了以全数字技术，从相位概念出发直接合成所需波形的一种新给成原理。

限于当时的技术和器件产，它的性牟指标尚不能与已有的技术盯比，故未受到重视。

近1年间，随着微电子技术的迅速发展，直接数字频率合成器（Direct DIGITAL Frequency Synthesis简称DDS或DDFS）得到了飞速的发展，它以有别于其它频率合成方法的优越性能和特点成为现代频率合成技术中的姣姣者。

具体体现在相对带宽宽、频率转换时间短、频率分辨率高、输出相位连续、可产生宽带正交信号及其他多种调制信号、可编程和全数字化、控制灵活方便等方面，并具有极高的性价比。

DDS是直接数字式频率合成器（Direct Digital Synthesizer）的英文缩写。

与传统的频率合成器相比，DDS具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在电信与电子仪器领域，是实现设备全数字化的一个关键技术。

一、DDS原理和结构DDS的基本大批量是利用采样定量，通过查表法产生波形。

DDS的结构有很多种，其基本的电路原理可用图1来表示。

相位累加器由N位加法器与N位累加寄存器级联构成。

每来一个时钟脉冲fs，加法器将控制字k与累加寄存器输出的累加相位数据相加，把相加后的结果送到累加寄存器的数据输入端，以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。

这样，相位累加器在时钟作用下，不断对频率控制字进行线性相位加累加。

由此可以看出，相位累加器在每一个中输入时，把频率控制字累加一次，相位累加器输出的数据就是合成信号的相位，相位累加器的出频率就是DDS输出的信号频率。

用相位累加器输出的数据作为波形存储器（ROM）的相位取样地址。

这样就可把存储在波形存储器内的波形抽样值（二进制编码）经查找表查出，完成相位到幅值转换。

DDS应用举例---AD9852
AD9852的特性
.带 有 3 00MHz内部时钟; .可 输 出 FSK,BPSK,PSK,CHIRP,AM等信号; .带 有 两 个12位D/A转换器; . 100 MH z时具有80dBS FDR的动态性能; .内 含 4 x到20x可编程参考时钟倍频器; .带 有 两 个48位可编程频率寄存器和两个14位可编程相
(2)设置S/P SELECT,选择相应的接口模式。 (3) 写控制字,设置外部时钟更新、工作模式、
倍频指数等，发出外部更新时钟。 (4)写频率控制字,然后发出外部更新时钟,更
新AD9852内部控制寄存器。
电路板
No Image
No Image
三者性能比较
在频率合成（FS）技术发展的历史中，直接模 拟合成技术是早期使用的一种较为广泛的技术。直 接模拟合成利用倍频（乘法）、分频（除法）、混 频（加减法）和滤波技术，从一个或多个高稳定度 和精确度的参考频率源产生所需的频率。该方法的 优点是频率转换时间短（小于100ns），载频相位 噪声好等。但缺点是实现设备体积大、功耗大且易 产生过多的杂散分量，频谱纯度不高，合成的正弦 波的幅度、相位等参数难以控制。因此，直接模拟 合成已逐渐不再使用。
No Image
各部分的作用
参考时钟：由一个高稳定的晶体振荡器产生， 用它来同步整个合成器的各个组成部分；
相位累加器：完成相位的累加； 正弦/余弦转换：完成相位码——幅度码变换； DAC：将幅度代码转换成模拟电压； 低通滤波器：将阶梯波转换成所需模拟电压。
No Image
相位累加器组成
N 位
K
加 法
No Image
No Image
DDS的工作过程
