第一章 AB PLC使用介绍

第一节 BOOTP软件的应用

以太网模块在第一次使用时里面没有IP地址，只有物理地址即MAC地址，需要用户给以太网模块分配IP地址。现在来介绍如何用BOOTP软件给以太网模块设置IP地址。注意只有没有IP地址的以太网模块才可以用BOOTP软件，如果已经有了IP地址修改IP地址，BOOTP软件是不适用的。

按如下步骤

1、 找到BOOTP软件可以在RSLogix5000软件的TOOLS里找到也可以在开始菜单里找到如下图

在使用bootp软件之前要把本地网络IP地址设置成固定IP和最终想设置的以太网模块地址是同一个网段。不能是自动获取。

2、 然后打开BOOTP-DHCP-Server出现如下图所示，白色对话框里是自动扫描到的MAC地址。

3、 然后双击 MAC地址会出现如下

4、 在IP地方输入IP地址

5、 点击OK出现如下图

6、 使IP地址部分高亮然后电机按钮直到Status处出现commad successful此时已经把以太网模块的IP地址设置成动态的，断电后还会丢失（注意：有时候需要点击多次才能成功是正常的） 然后在点击按钮，直到Status处出现commad successful此时IP地址已经设置成静态的。

7、 用BOOTP设置IP地址完毕

第二节RSlinx通讯软件介绍

RSlinx是通讯软件，用于建立PLC和PC之间的通信。

下面我们将介绍通过DF1通信协议以及ENthernet IP协议，建立计算机和PLC的通信。一、通过DF1通信协议建立计算机和PLC的通信

步骤如下：

1.打开RSlinx，可以按如下的路径打开，或者是直接点击右侧任务栏下的图标。

RSlinx打开后出现如下界面：

2、打开RSlinx后，直接点击图标，即上图标注出的Configurate drives，或者是通过Communications>Configurate drives，

ABPLC编程软件RSLOGIX5000入门6——在线编程

AB PLC编程软件RSLOGIX5000入门6———-在线编程

§ 向逻辑中添加一个定时器，并使其基于电机运行而执行

§ 添加梯形图逻辑以在电机停止时重置定时器。您将继续使用该已打开的项目。

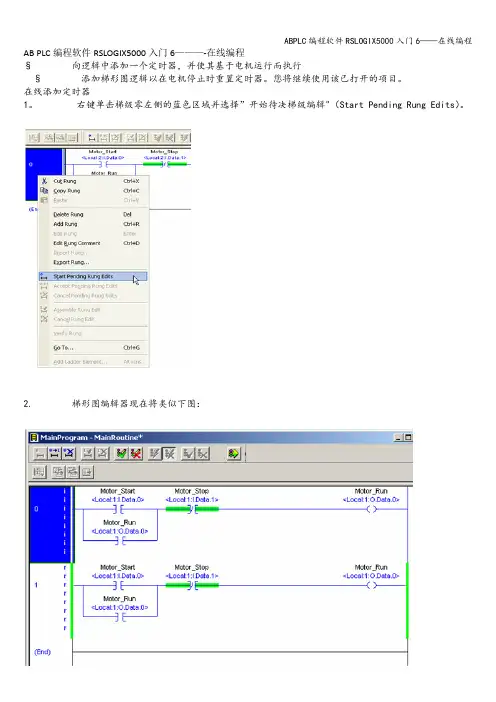

在线添加定时器

1。 右键单击梯级零左侧的蓝色区域并选择”开始待决梯级编辑"（Start Pending Rung Edits）。

2. 梯形图编辑器现在将类似下图：

ABPLC编程软件RSLOGIX5000入门6——在线编程

电源卡轨上带"I"的梯级是您将执行编辑的梯级。

3。 单击 OTE 指令,使其突出显示.

4。 在指令工具栏中单击"定时器/计数器”（Timer/Counter） 选项卡.

5。 单击”定时器开启 （TON)"（Timer On （TON）) 图标 。

已在 OTE 指令右侧的代码中插入一个定时器。

在 RSLogix 5000 中可将多个输出指令串在一起。您不必创建分支。

6。 在定时器指令上，右键单击文字"定时器”(Timer） 旁边的蓝色区域并选择”新建标签”(New

Tag)。

ABPLC编程软件RSLOGIX5000入门6——在线编程

将出现”新建标签"（New Tag） 窗口。可注意到”数据类型"(Data Type） 已设置为"定时器”（TIMER）.这是因为您正在定时器指令中创建标签。

7。 在"名称”（Name) 字段中输入”Timer"，然后单击"确定”(OK）。

8。 验证已在定时器指令中创建标签,如下所示：

ABPLC编程软件RSLOGIX5000入门6——在线编程

9. 在定时器指令中双击文字”预设值”(Preset） 旁边的 0。

10。 输入值 32767。

在 Logix 中，”定时器预设值”（Timer Preset) 为 32 位 DINT，这意味着定时器的最大值为:2，147，483，647

AB_RSLogix5000初级使用手册

自从20世纪50年代开始，计算机技术便开始应用于工业自动化，既提高了生产效率，又降低了劳动强度，延长了工人寿命。要实现高效率、高质量的生产，需要工业控制系统。

AB_RSLogix5000是一款广泛应用于工控领域的PLC( Programmable Logic Controller)编程工具软件，由美国ROCKWELL自动化公司研发，已经是最为成熟和广泛使用的PLC开发软件之一。现在，随着科技创新的不断推进，越来越多的人开始学习AB_RSLogix5000的初级使用。

一、环境设置

在进行AB_RSLogix5000的编程之前，我们需要对编程环境进行配置。先安装AB_RSLogix5000编程软件，然后把PLC系统和PC通过以太网连接。

二、新建工程并配置

1. 点击菜单栏“File --> New”,创建新工程。

2.选择相应的控制器，勾选相应的模块和设备，完成PLC的配置。

三、程序编写

AB_RSLogix5000程序的编写采用基本的Ladder图形式进行编程，分为输入模块、输出模块和中间逻辑三个部分。

1. 输入模块的编写

输入模块通常由传感器、开关等设备组成，用户需要根据硬件实际情况设置。比如，我们可以通过配置“DINT-用电参数”来检测电机电流、电压等信息。

2. 输出模块的编写

输出模块是控制器对设备输出实际信号的模块，比如我们可以通过PLC来控制灯的亮灭，完成“0”、“1”的操作。在输出信号的过程中，可设置延时、执行次数、触发方式等参数。这样，就可以根据实际需求进行设备控制。

3. 中间逻辑的编写

在输入信号和输出信号中，中间逻辑部分起到了中转作用。中间逻辑的编写涉及到了函数和数据块的使用，比如运用“while”、“if”等常用语句，或者“Timer”计时器，还可以对数据块进行操作。

四、调试和下载

当程序编写完成之后，需要对程序进行调试，也就是在编程软件中模拟相应的操作环境，检查程序的正确性和实用性。

一、 控制器项目的创建

一个首次使用，或者Firmware刷新后，或内存丢失的控制器，是不能直接在线连接的，

必须将项目下载到控制器。一般的，先在离线状态下建立一个项目，进行组态和编程，

然后下载到指定的控制器。下面，首先学习创建一个项目的操作。

双击桌面上的RSLogix5000图标，或从启动程序中找到RSLogix5000编程软件，打开编程

软件，出现图1‐1所示画面.

 图1.1 下拉File，点击New，进入图1.2所示画面。

 图1.2 说明：

y Type 下拉选择本项目要下载的目标控制器类型。

y Revision 选择编程软件的版本号，不同的软件版本，对应了不同的操作系统功能，

目标控制器Firmware的主要版本必须与之相同，否则不能下载。

y 此项被选择时，控制器将作为冗余控制器。

y Name 此项必填，作为项目文件名称和控制器名称，支持数字、字母和下划线。

y Description 对该项目加以文字说明，可书写汉字。

y Chassis Type 下拉选择本项目要下载的目标控制器所在的机架类型，避免与实际机

架不服。 y Slot 指定本项目要下载的目标控制器在机架中所在槽的位置。

y Create In 指定本项目的磁盘存储文件在磁盘中的存放路径，默认值在C:\RSLogix

5000\Projects,亦可自行确定。

点击OK，进入如图1.3所示画面。

图1.3 至此，一个项目被创建。

二、 本地I/O模块的建立和监控

在I/O Configuration下，选中1756的背板，右击，选中New Module，出现下图所示画

面。

 1756机架可插放的模块在这里都能找到，亦可分类选择。

(1) 数字量输入/输出模块的建立和监控

数字量模块有8点、16点和32点之分，有交流和直流之分，有隔离和非隔离之分，

模块用途各异，外端接线不同，不过组态过程是相似的。 点击New Module后，出现如下图所示画面。
