2011普通大专矿山机电专业电气控制期末试卷B

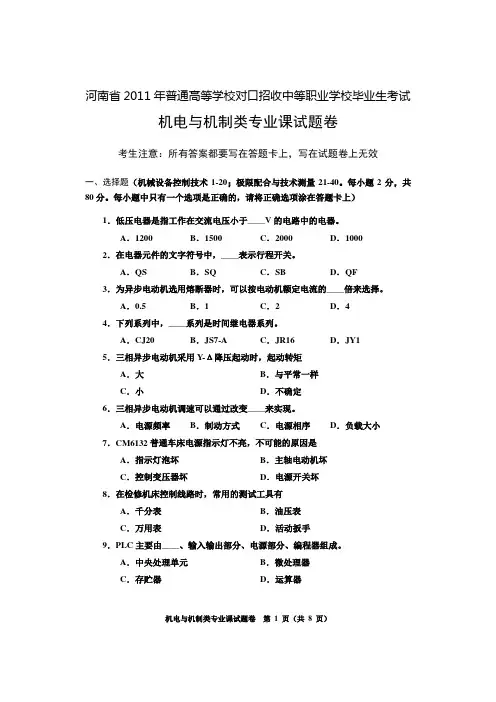

河南省2011年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械设备控制技术1-20；极限配合与技术测量21-40。

每小题2分，共80分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．低压电器是指工作在交流电压小于____V的电路中的电器。

A．1200 B．1500 C．2000 D．1000 2．在电器元件的文字符号中，____表示行程开关。

A．QS B．SQ C．SB D．QF 3．为异步电动机选用熔断器时，可以按电动机额定电流的____倍来选择。

A．0.5 B．1 C．2 D．4 4．下列系列中，____系列是时间继电器系列。

A．CJ20 B．JS7-A C．JR16 D．JY1 5．三相异步电动机采用Y-Δ降压起动时，起动转矩A．大B．与平常一样C．小D．不确定6．三相异步电动机调速可以通过改变____来实现。

A．电源频率B．制动方式C．电源相序D．负载大小7．CM6132普通车床电源指示灯不亮，不可能的原因是A．指示灯泡坏B．主轴电动机坏C．控制变压器坏D．电源开关坏8．在检修机床控制线路时，常用的测试工具有A．千分表B．油压表C．万用表D．活动扳手9．PLC主要由____、输入输出部分、电源部分、编程器组成。

A．中央处理单元B．微处理器C．存贮器D．运算器机电与机制类专业课试题卷第 1 页（共8 页）10．在CPM1A的指令中，AND指令的功能是A．取入梯形图中每个逻辑行工始的第一个动合触点的状态B．将一个动合触点与前面的触点串联C．将一个动断触点与前面的触点串联D．将逻辑的运算结果输出到一个指定的继电器11．在CPM1A中，如果CNT的设定值为0003，则计数输入端（CP）信号从OFF变为ON时，计数器的当前值是A．0000 B．0002 C．0003 D．0004 12．活塞有效作用面积一定时，活塞的运动速度取决于A．液压缸中油液的压力B．负载阻力的大小C．进入液压缸的流量D．液压泵的输出流量13．液压系统中液压缸属于A．动力元件B．执行元件C．控制元件D．辅助元件14．温度对油液粘度影响很大，温度升高，粘度A．显著上升B．基本不变C．稍有下降D．显著下降15．液压系统中，液压泵工作压力的大小取决于A．工作负载B．液压泵的额定功率C．管路直径D．液压缸直径16．流量连续性方程表明液体在管道中流动时，流速和通流面积的关系是A．成正比B．成反比C．无关D．相等17．气压传动系统中，气源装置是A．气压马达B．储气罐C．空气压缩机D．气缸18．气源净化装置不具有的功能是A．降温B．净化C．稳压D．润滑19．气压传动系统中，能保持出口压力稳定的是A．顺序阀B．减压阀C．节流阀D．单向阀20．气压传动系统中，气缸没有气压的可能原因是A．漏气严重B．减压阀坏C．输出压力不足D．管路太长机电与机制类专业课试题卷第 2 页（共8 页）21．最大极限尺寸与最小极限尺寸的差值称为A．实体尺寸B．基本偏差C．误差D．尺寸公差22．基本偏差代号为f的轴，其基本偏差是A．ES B．es C．EI D．ei 23．φ40H7/f6的配合属于____配合。

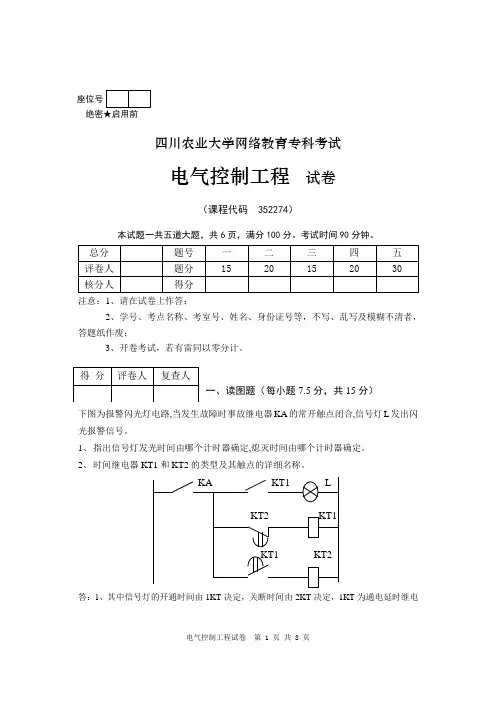

座位号绝密★启用前四川农业大学网络教育专科考试电气控制工程试卷（课程代码 352274）本试题一共五道大题，共6页，满分100分。

考试时间90分钟。

注意：1、请在试卷上作答；2、学号、考点名称、考室号、姓名、身份证号等，不写、乱写及模糊不清者，答题纸作废；3、开卷考试，若有雷同以零分计。

一、读图题（每小题7.5分，共15分）下图为报警闪光灯电路,当发生故障时事故继电器KA的常开触点闭合,信号灯L发出闪光报警信号。

1、指出信号灯发光时间由哪个计时器确定,熄灭时间由哪个计时器确定。

2、时间继电器KT1和KT2的类型及其触点的详细名称。

答：1、其中信号灯的开通时间由1KT决定，关断时间由2KT决定，1KT为通电延时继电器，2KT为断电延时时间继电器。

2.KT1\KT2是计时器。

得分评卷人复查人二、电气原理图设计（共20分）某学校校门有电动机拖动，如下图所示，要求如下：（1）长动时在开或关到位时能自动停止；（2）能点动开门或关门；请按要求设计校门的主电路和控制电路。

开门关门SQ1 SQ2某学校校门示意图、解：主电路为一可逆运行电路，可以让校门打开和关闭（5分）。

控制电路为可逆和长动点动控制电路的结合（15分）。

其中，SB1为停止按钮，SB2和SB3为开门和关门的长动按钮，SB4和SB5为开门和关门的点动按钮。

KM1控制开门，KM2控制关门。

SB4 SB5KM1 KM2三、程序理解题（共15分）将下面梯形图转换成指令码(10分)并详细说明01000和01001之间的控制逻辑关系(5分)。

解：LD 00000OR 01000AND-NOT 00001 OUT01000 LD 00002AND 01000OR 01001AND-LD-NOT 00003OR-NOT 01000END四、程序设计题（共20分）采用CPM1A机型设计PLC程序，其控制要求如下：四台电机的运行状态用3个信号灯L1、L2、L3指示。

要求：只有一台电动机运行时L1亮；两台电动机运行时L2亮；三台以上电动机运行时L3亮；都不运行时3个指示灯都不亮。

《机电传动控制》试卷 A适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分:100分一、填空（每空1分）：1。

直流电动机的调速方法有____ __ ，和。

2．一台三相异步电动机的额定转速为980r/min,则其极数为,同步转速为，起动时转差率为,额定转差率为。

3．鼠笼型异步电动机的减压起动方法有、、和。

4. 通电延时的时间继电器有两种延时动作的触头。

即，符号为；和符号为。

5. 电气控制系统中常设的保护环节有、和、。

6. F—40M型PLC的内部等效继电器有、、、和几种.二、简答题.（每小题5分）1．交流电器的线圈能否串联使用？为什么?2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果? 3．简述直流电动机能耗制动的方法。

4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30％，问此时通入电动机定子绕组的电流是增大还是减少？为什么?5。

试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速?(图中箭头方向为转矩的实际方向)。

1。

一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机.1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少?2。

一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min,U N=380 V，△接法，ηN=0。

868，cosφ=0.88；试求：1）额定输入电功率；2)额定电流；3)输出的额定转矩；4）采用Y-△换接启动时的启动转矩。

四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给,进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。

试画出主电路和控制线路。

（本题15分）2。

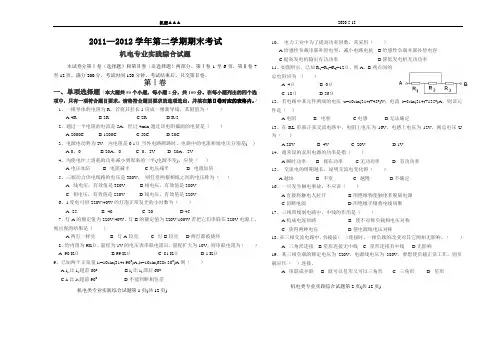

机密▲▲▲ 2013-4-212011—2012学年第二学期期末考试机电专业实践综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

第Ⅰ卷1至6页，第Ⅱ卷7至12页。

满分200分，考试时间120分钟。

考试结束后，只交第Ⅱ卷。

第Ⅰ卷一、单项选择题（本大题共50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填在第Ⅱ卷对应的表格内。

） 1、一根导体的电阻为R ，若将其拉长1倍成一根新导线，其阻值为（ ） A.4R B.3R C.2R D.R/22、通过一个电阻的电流是5A ，经过4min,通过该电阻截面的电荷是（ ） A.2000C B.1200C C.50C D.20C3、电源电动势为2V ，内电阻是0.1Ω,当外电路断路时，电路中的电流和端电压分别是( ） A.0、0 B.20A 、0 C. 0、2V D. 20A 、2V4、为使电炉上消耗的功率减小到原来的一半(电源不变)，应使（ ） A.电压加倍 B. 电阻减半 C.电压减半 D. 电阻加倍5、三相动力供电线路的电压是380V ， 则任意两根相线之间的电压称为（ ） A. 线电压，有效值是380V B.相电压，有效值是380V C. 相电压，有效值是220V D.线电压，有效值是220V6、1度电可供220V/40W 的灯泡正常发光的小时数为（ ） A. 25 B. 40 C. 20 D.457、灯A 的额定值为220V/40W ，灯B 的额定值为220V/100W 若把它们串联在220V 电源上，则出现的结果是（ ）A.两灯一样亮B. 灯A 较亮C. 灯B 较亮D.两灯都被烧坏8、给内阻为9K Ω、量程为1V 的电压表串联电阻后，量程扩大为10V ，则串联电阻为（ ） A. 90 K Ω B.99 K Ω C. 81 K Ω D.1 K Ω 9、已知两个正弦量i 1=10sin(314t-900)A,i 2=10sin(628t-300)A,则（ ）A.i 1比i 2超前600B.i 1比i 2滞后600C.i 1比i 2超前900D.不能判断相位差10、 电力工业中为了提高功率因数，常采用（ ）A.给感性负载串联补偿电容，减小电路电抗B.给感性负载并联补偿电容C.提高发电机输出有功功率D.降低发电机无功功率 11、如图所示，已知R 1=R 2=R 3=12Ω，则A 、B 两点间的总电阻应为 （ ）A. 4ΩB. 0ΩC. 18ΩD.36Ω12、若电路中某元件两端的电压u=10sin(314t+450)V ；电流i=5sin(314t+1350)A ，则该元件是（ ）A.电阻B. 电容C.电感D.无法确定13、在RL 串联正弦交流电路中，电阻上电压为16V ，电感上电压为12V ，则总电压U 为（ ）A.28VB. 4VC. 20VD.1V 14、通常说的家用电器的功率是指（ ）A.瞬时功率B. 视在功率C.无功功率D. 有功功率 15、 交流电的周期越长，说明交流电变化得（ ）A.越块B. 不变C. 越慢D.不确定 16、一旦发生触电事故，不应该（ ）A.直接将触电人拉开B.用绝缘物使触电者脱离电源C.切断电源D.用绝缘手钳将电线切断 17、三相四线制电路中，中线的作用是（ ）A.构成电流回路B. 使不对称负载相电压对称C. 获得两种电压D.使电源线电压对称18、在三相交流电路中，负载按（ ）连接时，一相负载的改变对其它两相无影响。
