变频器常见故障及解决方案变频器常见故障及解决方案2011-06-29 15:27:22 OFweek工控网导读: 经常会更换模块后，一通电又烧毁了。

为防止此类事故，一般在变频器的直流主回路里串入一电阻，电阻阻值为1耀2 k赘，功率50 W以上，由于电阻的限流作用，即使故障开机也不会损坏模块。

空载时流过电阻的电流小，压降也小，可做空载检查。

•o关键字o变频器故障维修合康台达安川•1 变频器故障判断及处理1.1 逆变功率模块的损坏1.1.1 判断逆变功率模块主要有IGBT、IPM 等，检查外观是否已炸开，端子与相连印制板是否有烧蚀痕迹。

用万用表查C-E、G-C、G-E 是否已通，或用万用表测P 对U、V、W 和N 对U、V、W 电阻是否有不一致，以及各驱动功率器件控制极对U、V、W、P、N 的电阻是否有不一致，以此判断是哪一功率器件损坏。

1.1.2 损坏的原因查找（1）器件本身质量不好。

（2）外部负载有严重过电流、不平衡，电动机某相绕阻对地短路，有一相绕阻内部短路，负载机械卡住，相间击穿，输出电线有短路或对地短路。

（3）负载上接了电容，或因布线不当对地电容太大，使功率管有冲击电流。

（4）用户电网电压太高，或有较强的瞬间过电压，造成过电压损坏。

（5）机内功率开关管的过电压吸收电路有损坏，造成不能有效吸收过电压而使IGBT损坏，如图1所示。

（6）滤波电容因日久老化，容量减少或内部电感变大，对母线的过压吸收能力下降，造成母线上过电压太高而损坏IGBT。

正常运行时母线上的过电压是逆变开关器件脉冲关断时，母线回路的电感储能转变而来的。

（7）IGBT或IPM功率器件的前级光电隔离器件因击穿导致功率器件也击穿，或因在印制板隔离器件部位有尘埃、潮湿造成打火击穿，导致IGBT、IPM损坏。

（8）不适当的操作，或产品设计软件中有缺陷，在干扰和开机、关机等不稳定情况下引起上下两功率开关器件瞬间同时导通。

（9）雷击、房屋漏水入侵，异物进入、检查人员误碰等意外。

变频器通电无反应故障检查维修变频器通电后没有反应的检查方法一、首先检查一下电源开关通电方面是不是出现了问题，如果不确定可以进行一下专业的电源测试，如果是电源问题直接换一个电源开关接线即可！二、如果电源测试正常的，我们再进行一下静态测试。

把万用表调到电阻X1O档，红表棒接到变频器的P端,黑表棒分别依次接到R、S、T,这时候会有大约几十欧的阻值且基本平衡。

当将黑表棒接到P端,红表棒依次接到R、S、T,这时候会有一个接近于无穷大的阻值。

然后将红表棒接到N 端，重复上面的过程，如果结果一样则静态测试正常。

三、如果变频器的静态测试正常,我们再进行一下动态测试即上机测试。

进行空载（不接电机）情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时最好是满负载测试。

以上操作完成了我们基本就可以确定变频器通电后无反应的具体原因了，这时候再专门的解决问题就可以了。

建议各位朋友上面的步骤都应该有专业的变频器维修人员来处理，以免造成变频器的损伤。

变频器通电无显示故障的原因与解决方法变频器上电无显示原因的故障通常发生在三个模块上：一是接触器；二是变频器的控制面板;三是给控制面板供电的电源模块。

故障检测一：变频器通电的瞬间，正常情况下有接触器吸合的声音，如果没有这种声音，则可能是接触器坏了。

解决方法：更换新的接触器。

故障检测二：如果接触器无问题，则检测电源模块是否有问题，如果变频器高压供电1ED灯亮，说明高压直流供电正常。

检测低压直流供电没有直流电压，这是开关电源不工作的现象。

开关电源电源不工作相当于开关管不工作，检测直流电压没有送过来，则是连接高压直流电端与脉冲变压器初级端之间降压电阻损坏开路，进而导致高压直流电未加到脉冲变压器的初级绕组上。

开关电源无法工作，整个变频器无低压直流供电，出现无显示故障。

解决方法：更换降压电阻。

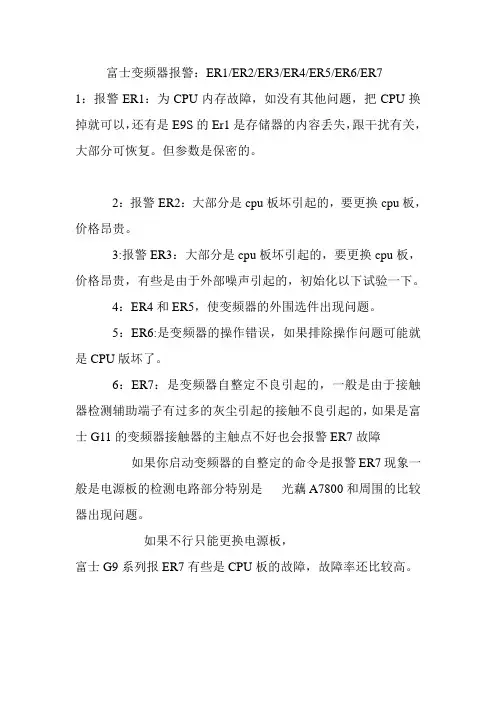

富士变频器报警：ER1/ER2/ER3/ER4/ER5/ER6/ER71：报警ER1：为CPU内存故障，如没有其他问题，把CPU换掉就可以，还有是E9S的Er1是存储器的内容丢失，跟干扰有关，大部分可恢复。

但参数是保密的。

2：报警ER2：大部分是cpu板坏引起的，要更换cpu板，价格昂贵。

3:报警ER3：大部分是cpu板坏引起的，要更换cpu板，价格昂贵，有些是由于外部噪声引起的，初始化以下试验一下。

4：ER4和ER5，使变频器的外围选件出现问题。

5：ER6:是变频器的操作错误，如果排除操作问题可能就是CPU版坏了。

6：ER7：是变频器自整定不良引起的，一般是由于接触器检测辅助端子有过多的灰尘引起的接触不良引起的，如果是富士G11的变频器接触器的主触点不好也会报警ER7故障如果你启动变频器的自整定的命令是报警ER7现象一般是电源板的检测电路部分特别是光藕A7800和周围的比较器出现问题。

如果不行只能更换电源板，富士G9系列报ER7有些是CPU板的故障，故障率还比较高。

富士变频器报警：OC,0C1,0C2,0C3:故障的维修对策富士变频器报警：OC,0C1,0C2,0C3:故障的维修对策富士变频器常见故障的维修对策变频调速器作为一种高效节能的电机调速装置在黄骅港煤炭装卸设备中得到了广泛应用。

其中采用较多的日本富士变频器，使用多年后已渐入故障高发期。

下面就富士变频器的一些常见故障及判断解决方法介绍如下。

一、oC1、OC2、OC3故障故障显示OC1，0C2，0C3，是富士变频器最常见的故障之一，它指变频器加速、减速和恒速中过电流，此故障产生的原因有以下几种。

1．加减速时间过短，这是最常见的过电流现象。

可依据不同的负载情况相应调整加减速时间，就能消除此故障。

2．大功率晶体管损坏也可能引起OC报警。

从早期的用于G2(P2)，G5(P5)，G7(P7)系列的GTR模块，到G9(P9)系列的IGBT模块，以至IPM模块，无论从封装技术还是保护性能，都有了很大提高，高耐压、大电流、高频、低耗、静音、多保护功能已成为大功率晶体管模块的发展趋势。

变频器主电路的检测与维修
变频器是现代工业领域中的一种重要电力设备，因此，它的使用非常普遍。

在工业生产过程中，变频器主电路往往遇到各种问题，如断路、短路、过电流等。

如果不及时检测和维修，这些问题可能会引起灾难性的后果，因此，变频器主电路的检测和维修至关重要。

1. 直流电压检测法：使用直流电压检测法可以检测电路中的各个部分，如整流变压器、整流电路、滤波电容、逆变电路等。

方法是，在没有连接交流输入电压的情况下，连接直流电源，然后逐个检查每个部分的电压变化情况。

1. 整流变压器故障：如果整流变压器故障，就需要更换整流变压器。

通常会更换同型号的整流变压器，确保变频器电路的工作正常。

3. 整流电路故障：如果整流电路故障，就需要检测整流电路的硅堆是否损坏，然后更换损坏的硅堆，以确保变频器电路的工作正常。

总之，对于变频器主电路的检测和维修，我们需要有足够的知识和技能，以便能够及时发现电路故障，并采取正确的措施。

只有这样，才能保障工业生产的正常进行，降低生产成本，提高效率。
