0 引言
人行天桥项目多数建在交通量较大、交通线路较多的地带，
有效划分人流与车流，增强区域内建筑关联性，提高交通运输
的便捷性。当前，国内交通规划时，侧重于增加分流路径，提
高区域内交通容纳能力，以此顺应人们较高的交通运输需求量。
使用人行天桥能够有效解决此类问题，缓解拥堵地段的交通疏
散性。迟一民[1]、邓立辉[2]、陈君[3]等从不同角度论述了建立
项目质量的完整机制，全面管控设计质量，保证桥梁工程的工
艺操作质控效果在项目设计期间的重要作用。刘金博[4]从大型
交通基建工程视角出发，选择模块管理方式，探索更有效的项
目管理方法。鲍英基等[5]从城市轨道交通桥梁项目视角，使用
模糊评价方法，综合判定项目的施工情况，指出了各环节会出
现的施工质量问题，以此增强公路质量管理的全面性。本文以
现有研究内容为基础，结合泉州案例人行天桥项目，给出可行
的项目质控方案，以具体项目的质控实践为视角，作为本文创
新点，积累项目管理经验。
1 工程概况
案例项目位于友德大酒店与民生银行之间，主要施工
任务是一座人行天桥，施工量为978m2，含跨路主桥工程量
522.66m2，梯道及其他施工任务总量为456.14m2。主桥跨径布
置为（2.7+34.4+17.8+31.6+6.5）m，采取连续箱梁的工艺设计
方法。梁高取1.5m，箱梁宽度总和是5.62m，相邻腹板的间隔
米数为1.492m。案例项目共设两组梯道，均采取单跨钢箱梁的
工艺方法，两组钢箱梁的跨径设计：A组梯道跨径为22.91m，
B组梯道跨径为26.39m。
2 质量管控的主要问题
案例项目施工期间，项目质控工作尤为关键。钢结构人行
天桥工程进行时，极易受到各类因素的干扰，事故发生可能性
较高。比如，节点焊接处如有质量缺陷问题，会增大人行天桥
工程质量缺陷处罚细则
一、 砼工程：
1、 砼工程模板安装必须按方案改建工程方案执行，不符合标准要求又不整改到位的，每处罚款500元；
2、 模板表面应清理干净并涂刷隔离剂，且不得沾污钢筋和砼接槎处，不符合国家处又不够整改到位的的，每处罚款100元；
3、 模板内应清理干净，有杂物的又不够整改到位的的，每处罚款100元；
4、 对跨度≥4m的现浇梁板，按规范及设计要求起拱又不够整改到位的的，每处罚款100元；
5、 底模及金属支架拆除时砼强度(无拆模试块检测报告)不符合规范及设计要求强行拆模的，每处罚款1000元；
6、 钢筋的品种、级别、规格、数量、位置等不符合设计要求又不够整改到位的的，每处罚款500元；
7、 使用抗震钢筋的部位，未使用, 又不够整改到位的的，每处罚款1000元；
8、 钢筋的连接方式，接头位置，接头数量，接头面积百分率，锚固长度，厚度等不符合规范及设计要求又不够整改到位的的，每处罚款200元；
9、 箍筋、吊筋、腰筋、抗拉筋、构造筋、横向钢筋的品种、规格、数量、间距等不符合规范及设计承诺的，又不整改到位的，每处罚款100元；
10、 安装钢筋前，未清理基层，又不够整改到位的的，每处罚款100元；
11、 发现砼在浇入模板前私自加水搅拌的，此车砼退回原需求大增，并处罚2000元/次；
12、 砼标养违约金试块每漏做得好一组罚款200元（禁止使用供应商的试块代替现场补足重制试块）；
13、 同条件试块仍未放置现场的，罚款100元/组（禁止使用供应商的试块代替现场补足重制试块）；
14、 梁、柱每一处蜂窝面积＞0.1㎡，基础、板一处蜂窝面积＞0.2㎡，又不清理到位的每处税款100元；
15、 梁、柱每一处孔洞面积＞0.04㎡，基础、板一处孔洞面积＞0.25㎡，又不清理到位的每处税款100元；
16、 砼表面露筋长度＞10cm的，又不清理到位的每处税款100元；
17、 梁、柱、楼梯缝隙夹渣层长度超过5cm和深度超过保护层，基础、板缝隙夹渣层已经超过20cm，厚度＞4cm，又不清理到位的每处税款100元；

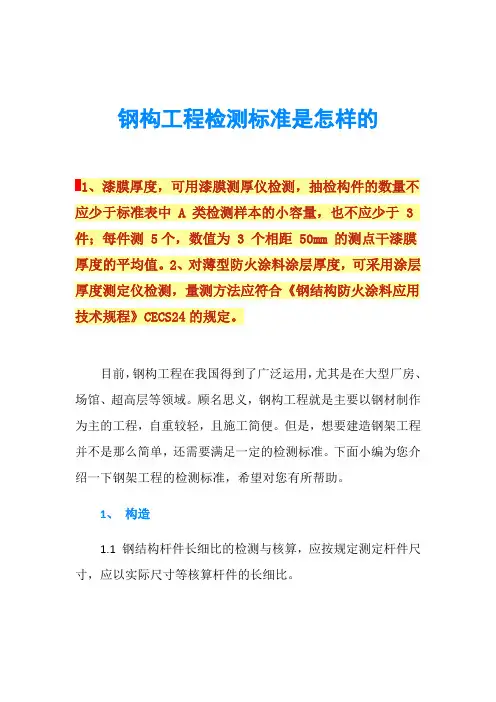

钢构工程检测标准是怎样的
1、漆膜厚度，可用漆膜测厚仪检测，抽检构件的数量不应少于标准表中 A
类检测样本的小容量，也不应少于 3
件；每件测 5个，数值为 3 个相距 50mm
的测点干漆膜厚度的平均值。2、对薄型防火涂料涂层厚度，可采用涂层厚度测定仪检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。
目前，钢构工程在我国得到了广泛运用，尤其是在大型厂房、场馆、超高层等领域。顾名思义，钢构工程就是主要以钢材制作为主的工程，自重较轻，且施工简便。但是，想要建造钢架工程并不是那么简单，还需要满足一定的检测标准。下面小编为您介绍一下钢架工程的检测标准，希望对您有所帮助。
1、 构造
1.1 钢结构杆件长细比的检测与核算，应按规定测定杆件尺寸，应以实际尺寸等核算杆件的长细比。 1.2
钢结构支撑体系的连接和支撑体系构件的尺寸，应按规定检测且按设计图纸或相应设计规范进行核实或评定。
1.3 钢结构构件截面的宽厚比，可按本章第6.4节的规定测定构件截面相关尺寸，并进行核算，应按设计图纸和相关规范进行评定。
2、 涂装
2.1
钢结构防护涂料的质量，应按国家现行相关产品标准对涂料质量的规定进行检测。
2.2
钢材表面的除锈等级，可用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察来确定。
2.3 不同类型涂料的涂层厚度，应分别采用下列方法检测：
漆膜厚度，可用漆膜测厚仪检测，抽检构件的数量不应少于检测样本的最小容量，也不应少于3件;每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。
对薄型防火涂料涂层厚度，可采用涂层厚度测定仪检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。
对厚型防火涂料涂层厚度，应采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。 涂层的厚度值和偏差值应按《钢结构工程施工质量验收规范》GB50205的规定进行评定。
钢结构工程监理实施细则
一、监理组织和工作责任
1.1设立监理组织，由专业从事钢结构工程监理的人员组成，具备相应的资格和经验。
1.2监理组织有监理工程师和助理监理工程师，其中监理工程师具备高级职称，助理监理工程师具备中级职称。
1.3监理组织应制定详细的工作计划和任务分工，明确各个监理人员的责任和权力。
二、监理前期工作
2.1监理组织应与设计单位、施工单位和业主单位进行协商，了解设计文件、施工组织设计、材料供应情况等信息。
2.2监理组织应组织专家进行技术审核和验收，审核设计文件的合理性和施工组织设计的可行性。
2.3监理组织应编制监理方案和监理计划，明确监理的内容、时限和工作重点。
三、施工监理
3.1监理组织应按照监理计划，对施工单位的施工过程进行全程监督，包括施工现场秩序、施工机具和设备使用情况等。
3.2监理组织应监督施工单位按照设计文件和施工组织设计要求进行施工，及时发现和处理施工中的不合格问题。 3.3监理组织应组织施工单位进行材料的检验和试验，确保材料的质量符合设计要求。
3.4监理组织应监督施工单位按照质量验收标准进行质量验收，确保施工质量符合设计要求。
四、安全监理
4.1监理组织应按照国家相关法律法规和标准，对施工现场进行安全检查和监督，确保施工过程中的安全。
4.2监理组织应监督施工单位按照安全技术措施要求进行操作，防止事故和伤害发生。
4.3监理组织应及时记录施工现场的安全问题和隐患，并协调解决，确保施工安全。
五、质量评定
5.1监理组织应对施工单位进行定期的质量评定，对施工单位的质量绩效进行评价和分析。
5.2监理组织应按照国家相关标准，对钢结构工程的合格率、完工率、质量缺陷率等进行评定并上报。
5.3监理组织应对不合格施工单位进行整改，同时记录和通报。
六、工程竣工和验收
6.1监理组织应按照工程竣工规范，对钢结构工程进行竣工验收。
6.2监理组织应与业主单位一起组织工程验收，评价工程的质量和安全情况。 6.3监理组织应提供工程竣工验收报告，并对工程质量进行总结和评价。
