工装图

3.1.1 跳线-导线的选择
在选择用于跳线的导线时，要考虑以下几方面的因素： 1. 跳线长度大于25mm[0.984in]，或可能在焊盘间或元器件引线间造成短路时，选 用绝缘线。 2. 不应该使用镀银多股线。在某些情况下，这种导线会发生腐蚀。 3. 在满足电流负载的情况下，选用最小线径的导线。 4. 导线的绝缘皮应该经受得住焊接温度、耐磨，其绝缘阻抗等于或大于印制板基材 的绝缘阻抗。 5. 推荐使用镀锡铜芯绝缘硬导线。 6. 硬导线剥线时使用的化学溶剂、膏剂和霜剂，不会降低导线性能。

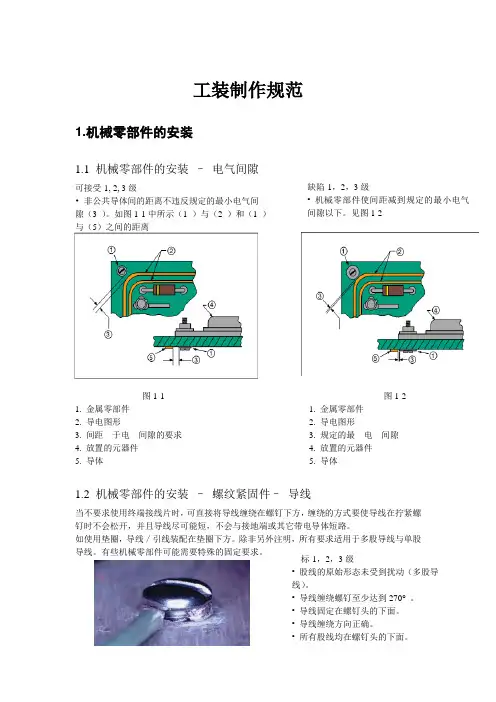

钉时不会松开，并且导线尽可能短，不会与接地端或其它带电导体短路。
如使用垫圈，导线／引线装配在垫圈下方。除非另外注明，所有要求适用于多股导线与单股
导线。有些机械零部件可能需要特殊的固定要求。
小标-1，2，3 级
• 股线的原始形态未受到扰动（多股导
线）。
• 导线缠绕螺钉至少达到 270° 。
• 导线固定在螺钉头的下面。
图2-18
缺陷- 2，3级 • 股线呈鸟笼形发散，超出导线的绝缘皮外径 ，见图2-19。
2.3.3 导体–上锡 目标- 1，2，3级 • 多股线被均匀地敷上一层薄薄的焊料，导线 的股线易于辨识。 • 近绝缘皮末端处未上锡的股线长度不大于1个 线径。 可接受- 1，2，3级 • 焊料润湿导线需上锡的部分，并浸透多股导 线内部的股线。 • 焊料沿导线芯吸，只要未延伸到导线需要保 持挠性的部分。 • 焊料涂敷平滑，股线轮廓可辨识。 制程警小- 2，3级 • 股线轮廓不可辨识，但多余焊料不影响外形、 装配或功能。 • 焊料未浸透导线内部的股线。
图 2-19 图2-20
可接受- 1级 制程警示- 2级 缺陷- 3 级 • 近绝缘皮末端处未上锡的股线长度大 于1个线径。 注：IPC/EIA J-STD-002提供了评估该要 求的更多信息。 缺陷- 2，3级 • 针孔、空洞或退润湿／不润湿超过要求 上锡面积的5%。 • 焊料未润湿导线需上锡的部分。 • 多股导线在安装到接线柱或形成衔接 （散接除外）之前未进行上锡。

工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见。

工装夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。

一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件；8、形成公司内部产品的系统化和标准化。

二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。

2、提高生产效率专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。

3、工艺性能好专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。

4、使用性能好工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。

在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。

工装夹具还应排屑方便。

必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。

5、经济性好专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。

因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。

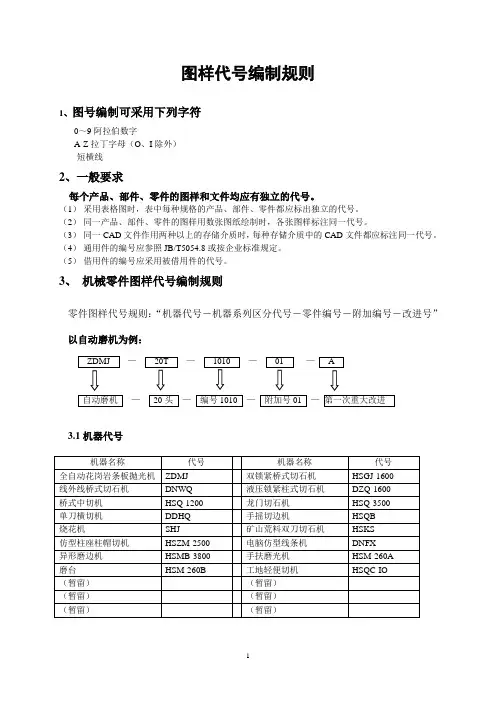

图样代号编制规则1、图号编制可采用下列字符0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线2、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。

（1）采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

（2）同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

（3）同一CAD文件作用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

（4）通用件的编号应参照JB/T5054.8或按企业标准规定。

（5）借用件的编号应采用被借用件的代号。

3、机械零件图样代号编制规则零件图样代号规则：“机器代号－机器系列区分代号－零件编号－附加编号－改进号”以自动磨机为例：ZDMJ —20T —1010 —01 — A自动磨机—20头—编号1010 —附加号01 —第一次重大改进3.1机器代号机器名称代号机器名称代号全自动花岗岩条板抛光机ZDMJ 双锁紧桥式切石机HSGJ-1600线外线桥式切石机DNWQ 液压锁紧柱式切石机DZQ-1600桥式中切机HSQ-1200 龙门切石机HSQ-3500单刀横切机DDHQ 手摇切边机HSQB烧花机SHJ 矿山荒料双刀切石机HSKS仿型柱座柱帽切机HSZM-2500 电脑仿型线条机DNFX异形磨边机HSMB-3800 手扶磨光机HSM-260A磨台HSM-260B 工地轻便切机HSQC-IO（暂留）（暂留）（暂留）（暂留）（暂留）（暂留）注：1、以上代号为已使用的代号，继续沿用，不再进行修改。

2、本规则正式实施后，机器的代号均由4位拉丁字母组成，并且不能以上述代号重复。

3、每种新机器研发成功后，都应该将代号补充到上表内。

4、暂留空不够时，可附表。

附表文件编号：5.1.2.2顺序号（1）顺序号由1位阿拉伯数字组成。

（2）以自然数1、2、3……递增。

5.1.3零件号（1）零件号由2位阿拉伯数字组成。

（2）以01、02、03……递增。

工装工程师
设计图纸资料
外购外协
自制
工装采购主管 技质部
采购单 工装加工通知单
不合格
验收
不合格
技质部
相关人员
工装管理卡片
D
合格
标识/入库
技质部
仓管员
工装管理台帐
贮存管理
技质部
仓管员
工装管理卡片
生产领用
安装使用
保养维护
使用部门负责人 首件确认/及 作业准备验证 技质部、使用部门
使用部门负责人
技质部
使用人 使用人 使用人 工装工程师
文件编号

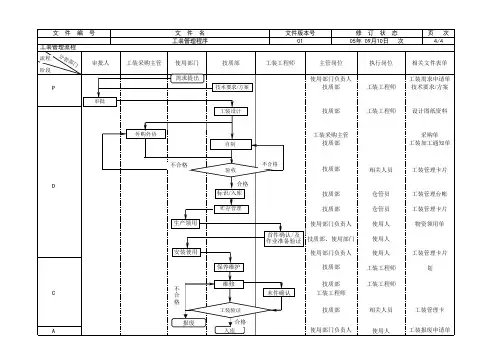

工装管理流程
流程 阶段
分管部门
审批人
P 审批
文件名 工装管理程序
工装采购主管
使用部门 需求提出
技质部 技术要求/方案
工装设计
文件版本号 01
修订状态 05年 09月10日 次
页次 4/4
工装工程师
主管岗位
使用部门负责人 技质部ห้องสมุดไป่ตู้
执行岗位 工装工程师
相关文件表单
工装需求申请单 技术要求/方案
技质部
物资领用单
工装管理卡片 年度工装维护计
划
维修
技质部
工装工程师
C
不 合
末件确认
工装工程师
格
工装验证
技质部
相关人员
工装管理卡
报废
合格
A
入库
使用部门负责人
使用人
工装报废申请单
