晶圆制造工艺-ETCH.

  • 格式：docx
  • 大小：20.15 KB
  • 文档页数：8

晶圆制造工艺流程 1、 表面清洗 2、 初次氧化 3、 CVD(Chemical Vapor deposition)法沉积一层 Si3N4 (Hot CVD 或 LPCVD)。

(1) 常压 CVD (Normal Pressure CVD) (2) 低压 CVD (Low Pressure CVD) (3 )热 CVD (Hot CVD)/(thermal CVD) (4 )电浆增强 CVD (Plasma Enhanced CVD) (5) MOCVD (Metal Organic CVD) & 分子磊晶成长(Molecular Beam Epitaxy) (6) 外延生长法 (LPE)

4、 涂敷光刻胶 (1) 光刻胶的涂敷 (2) 预烘(pre bake) (3) 曝光 (4) 显影 (5) 后烘(post bake) (6) 腐蚀(etching) (7) 光刻胶的去除 5、 此处用干法氧化法将氮化硅去除 6、 离子布植将硼离子(B+3)透过SiO2膜注入衬底，形成P型阱 7、 去除光刻胶，放高温炉中进行退火处理 8用热磷酸去除氮化硅层，掺杂磷(P+5)离子，形成N型阱 9、 退火处理，然后用HF去除SiO2层 10、 干法氧化法生成一层SiO2层，然后LPCVD沉积一层氮化硅 11、 利用光刻技术和离子刻蚀技术，保留下栅隔离层上面的氮化硅层 12、 湿法氧化，生长未有氮化硅保护的 SiO2层，形成PN之间的隔离区 13、 热磷酸去除氮化硅，然后用HF溶液去除栅隔离层位置的Si02,并重新生成品质更好的SiO2薄膜，作为栅 极氧化层。 14、 LPCVD沉积多晶硅层，然后涂敷光阻进行光刻，以及等离子蚀刻技术，栅极结构，并氧化生成 SiO2保护 层。 15、 表面涂敷光阻，去除P阱区的光阻，注入砷(As)离子，形成NMOS的源漏极。用同样的方法，在 N阱区，注入B 离子形成PMOS的源漏极。 16、 利用PECVD沉积一层无掺杂氧化层，保护元件，并进行退火处理。 17、 沉积掺杂硼磷的氧化层 18、 濺镀第一层金属 (1) 薄膜的沉积方法根据其用途的不同而不同，厚度通常小于 1um。 (2) 真空蒸发法(Evaporation Deposition ) (3) 溅镀(Sputtering Deposition ) 19、 光刻技术定出 VIA孔洞，沉积第二层金属，并刻蚀出连线结构。然后，用 PECVD法氧化层和氮化硅 保护层。 20、 光刻和离子刻蚀，定岀 PAD位置 21、 最后进行退火处理，以保证整个 Chip的完整和连线的连接性 晶圆制造总的工艺流程 芯片的制造过程可概分为晶圆处理工序（ Wafer Fabrication八晶圆针测工序（ Wafer Probe）、构装工序 （Packaging）、测试工序（Initial Test and Final Test）等几个步骤。其中晶圆处理工序和晶圆针测工序为前 段（Front End）工序，而构装工序、测试工序为后段（ Back End）工序。 1、 晶圆处理工序：本工序的主要工作是在晶圆上制作电路及电子元件（如晶体管、电容、逻辑开关等）， 处理程序通常与产品种类和所使用的技术有关，但一般基本步骤是先将晶圆适当清洗，再在其表面进行氧 化及化学气相沉积，然后进行涂膜、曝光、显影、蚀刻、离子植入、金属溅镀等反复步骤，最终在晶圆上 完成数层电路及元件加工与制作。 2、 晶圆针测工序：经过上道工序后，晶圆上就形成了一个个的小格，即晶粒，一般情况下，为便于测试， 提高效率，同一片晶圆上制作同一品种、规格的产品；但也可根据需要制作几种不同品种、规格的产品。 在用针测（Probe）仪对每个晶粒检测其电气特性，并将不合格的晶粒标上记号后，将晶圆切开，分割成一颗 颗单独的晶粒，再按其电气特性分类，装入不同的托盘中，不合格的晶粒则舍弃。 3、 构装工序：就是将单个的晶粒固定在塑胶或陶瓷制的芯片基座上，并把晶粒上蚀刻岀的一些引接线端与基座 底部伸岀的插脚连接，以作为与外界电路板连接之用，最后盖上塑胶盖板，用胶水封死。其目的是用以保护晶 粒避免受到机械刮伤或高温破坏。到此才算制成了一块集成电路芯片（即我们在电脑里可以看到的那些黑色或 褐色，两边或四边带有许多插脚或引线的矩形小块）。 4、 测试工序：芯片制造的最后一道工序为测试，其又可分为一般测试和特殊测试，前者是将封装后的芯 片置于各种环境下测试其电气特性，如消耗功率、运行速度、耐压度等。经测试后的芯片，依其电气特性划分 为不同等级。而特殊测试则是根据客户特殊需求的技术参数，从相近参数规格、品种中拿岀部分芯片，做有针 对性的专门测试，看是否能满足客户的特殊需求，以决定是否须为客户设计专用芯片。经一般测试合格的产品 贴上规格、型号及岀厂日期等标识的标签并加以包装后即可岀厂。而未通过测试的芯片则视其达到的参数情况 定作降级品或废品

ETCH 何谓蚀刻（Etch）? 答：将形成在晶圆表面上的薄膜全部，或特定处所去除至必要厚度的制程。 蚀刻种类： 答：（1）干蚀刻（2）湿蚀刻 蚀刻对象依薄膜种类可分为： 答: poly,oxide, metal 何谓dielectric蚀刻（介电质蚀刻）? 答: Oxide etch and nitride etch 半导体中一般介电质材质为何？ 答：氧化硅/氮化硅 何谓湿式蚀刻 答：利用液相的酸液或溶剂将不要的薄膜去除 何谓电浆Plasma? 答：电浆是物质的第四状态带有正，负电荷及中性粒子之总和；其中包含电子正离子，负离子，中性分子，活性基及发 光子等，产生电浆的方法可使用高温或高电压. 何谓干式蚀刻？ 答：利用plasma将不要的薄膜去除 何谓Under-etching（蚀刻不足）?

答：系指被蚀刻材料，在被蚀刻途中停止造成应被去除的薄膜仍有残留 何谓Over-etching（过蚀刻） 答：蚀刻过多造成底层被破坏 何谓Etch rate蚀刻速率） 答：单位时间内可去除的蚀刻材料厚度或深度 何谓Seasoning陈化处理） 答：是在蚀刻室的清净或更换零件后， 为要稳定制程条件，使用仿真（dummy）晶圆进行数次的蚀刻循环 Asher的主要用途 答：光阻去除 Wet bench dryer功用为何？ 答：将晶圆表面的水份去除 列举目前 Wet bench dry方法： 答：（1） Spin Dryer （2） Marangoni dry （3） IPA Vapor Dry 何谓 Spin Dryer 答：利用离心力将晶圆表面的水份去除 何谓 Maragoni Dryer 答：利用表面张力将晶圆表面的水份去除 何谓 IPA Vapor Dryer 答：利用IPA（异丙醇）和水共溶原理将晶圆表面的水份去除 测Particle时，使用何种测量仪器？ 答: Tencor Surfscan 测蚀刻速率时，使用何者量测仪器？ 答：膜厚计，测量膜厚差值 何谓AEI 答：After Etching Inspection 蚀刻后的检查 AEI目检 Wafer须检查哪些项目： 答：（1）正面颜色是否异常及刮伤（2）有无缺角及Particle （3）刻号是否正确 金属蚀刻机台转非金属蚀刻机台时应如何处理？ 答：清机防止金属污染问题 金属蚀刻机台asher的功用为何？ 答：去光阻及防止腐蚀 金属蚀刻后为何不可使用一般硫酸槽进行清洗？ 答：因为金属线会溶于硫酸中 "Hot Plate"机台是什幺用途？ 答：烘烤 Hot Plate烘烤温度为何？ 答：90〜120度C 何种气体为Poly ETCH主要使用气体? 答：Cl2, HBr, HCl 用于Al金属蚀刻的主要气体为 答：CI2, BCI3 用于W金属蚀刻的主要气体为 答：SF6

何种气体为 oxide vai/contact ETCH主要使用气体？ 答：C4F8, C5F8, C4F6 硫酸槽的化学成份为： 答: H2SO4/H2O2 AMP槽的化学成份为： 答: NH4OH/H2O2/H2O

UV curing是什幺用途？

答：利用UV光对光阻进行预处理以加强光阻的强度 "UV curing"用于何种层次？

答：金属层 何谓EMO? 答：机台紧急开关 EMO作用为何？ 答：当机台有危险发生之顾虑或已不可控制，可紧急按下 湿式蚀刻门上贴有那些警示标示？

答：（1）警告.内部有严重危险.严禁打开此门（2）机械手臂危险.严禁打开此门（3）化学药剂危险 严禁打开此门 遇化学溶液泄漏时应如何处置? 答：严禁以手去测试漏岀之液体 应以酸碱试纸测试.并寻找泄漏管路. 遇IPA槽着火时应如何处置？？ 答：立即关闭IPX输送管路并以机台之灭火器灭火及通知紧急应变小组 BOE槽之主成份为何？ 答：HF氢氟酸）与 NH4F（氟化铵）. BOE为那三个英文字缩写？ 答：Buffered Oxide Etcher。 | 有毒气体之阀柜（VMB）功用为何？ 答：当有毒气体外泄时可利用抽气装置抽走，并防止有毒气体漏岀 电浆的频率一般13.56 MHz为何不用其它频率？ 答：为避免影响通讯品质，目前只开放特定频率，作为产生电浆之用，如 380〜420KHZ ,13.56MHz,2.54GHz等 何谓 ESC（electrical static chuck） 答：利用静电吸附的原理，将Wafer固定在极板（Substrate）上 Asher主要气体为 | 答：02 Asher机台进行蚀刻最关键之参数为何 ？ 答：温度 简述TURBO PUMP原理 答：利用涡轮原理，可将压力抽至10-6TORR 热交换器（HEAT EXCHANGER）之功用为何？ 答：将热能经由介媒传输，以达到温度控制之目地 简述 BACKSIDE HELIUM COOLING 之原理？ 答：藉由氦气之良好之热传导特性，能将芯片上之温度均匀化

ORIENTER之用途为何？ 答：搜寻notch边使芯片进反应腔的位置都固定可追踪问题 简述EPD之功用 答：侦测蚀刻终点End point detector利用波长侦测蚀刻终点

合集下载

晶圆生产过程

晶圆生产过程

晶圆生产过程晶圆生产是芯片制造的重要环节之一，是将硅基材料加工成在其表面加工电子元器件的基底。

晶圆生产包含多个工序，需要严格的工艺控制和质量检测。

晶圆生产包含以下主要的工艺流程：1.单晶生长：在高温高压的条件下，将液态硅材料逐渐冷却凝固成晶体，形成单晶硅。

2.切片：将单晶硅分为薄片，通过这种方法可以减小不同硅单晶处于同一晶圆上时的晶格不同所导致的影响。

3.清洗：将硅片表面的杂质和有机物去除。

4.研磨抛光：通过研磨与抛光技术，将硅片表面打造得极为精细，用于后续的工艺步骤。

5.漏斗除尘：将晶圆表面的灰尘、颗粒物去除，以保证晶圆表面无尘。

6.光刻：将芯片的电路图案通过光刻印刷在晶圆表面。

7.蚀刻：使用化学物质去除掉制定电路以外区域的硅片。

8.离子注入：通过离子的注入，修改硅片的电学性质，使其能发挥出更好的性能。

9.金属蒸镀：在晶圆表面蒸镀上金属材料，形成电路结构。

10.焊接：将芯片与封装材料焊接在一起。

二、晶圆生产中的主要材料1.硅片：晶圆生产的主要材料是硅片，它是硅基半导体器件的基底。

2.化学品：晶圆制造过程中常用的化学品包括蚀刻液、清洗液、研磨抛光液等，这些化学品都要求高纯度。

3.金属材料：晶圆制造中需要金属材料，如铝、铜等。

这些金属材料需要具有良好的导电性能、耐腐蚀性、机械强度等特点。

三、晶圆制造中的工艺控制晶圆生产是一个高精度的工艺过程，各个环节都需要精细的控制。

以下是几个重要的工艺控制：1.纯度控制：晶圆制造需要使用高纯度的原材料和化学品，以保证芯片性能达到最优。

2.厚度控制：晶圆表面形成的沉积层的厚度需要精准控制，误差会对芯片的性能造成影响。

3.温度控制：晶圆生产要求在高温高压的条件下进行，需要严格控制温度以保证单晶材料不受破坏。

4.精密控制：晶圆生产需要精密的工艺控制，在其表面形成的结构需要精确到数十纳米。

四、晶圆生产中的自动化技术随着科技的不断发展，晶圆生产中的自动化技术也在不断升级。

晶圆厂工艺说明

晶圆厂工艺说明

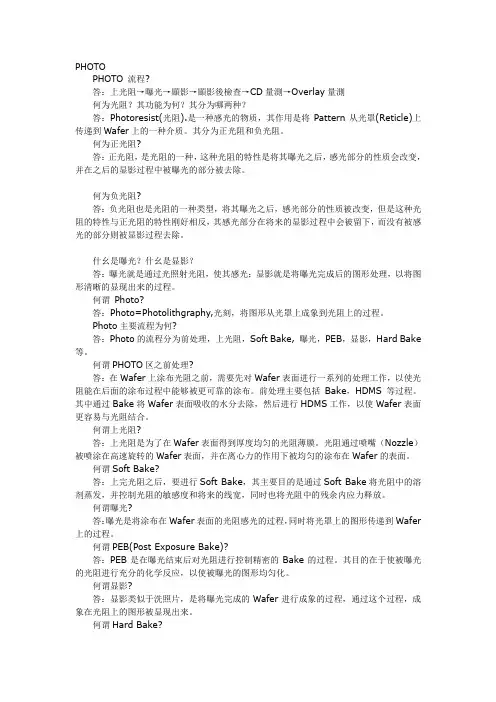

PHOTOPHOTO 流程?答：上光阻→曝光→顯影→顯影後檢查→CD量測→Overlay量測何为光阻？其功能为何？其分为哪两种？答：Photoresist(光阻).是一种感光的物质，其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。
