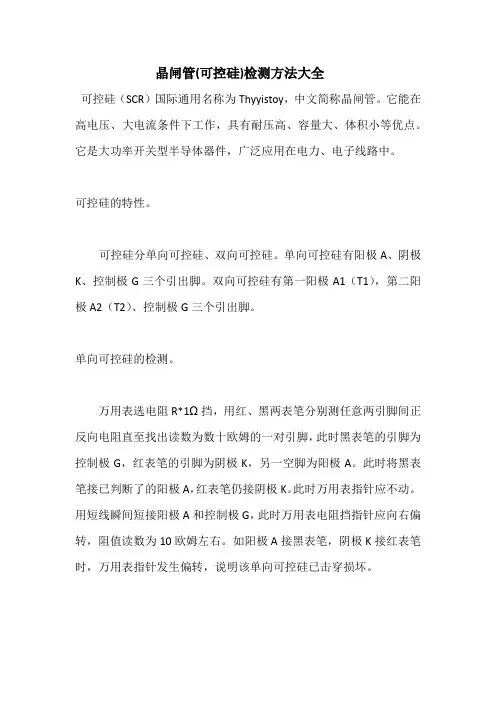

晶闸管(可控硅)检测方法大全可控硅（SCR）国际通用名称为Thyyistoy，中文简称晶闸管。
它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小等优点。
它是大功率开关型半导体器件，广泛应用在电力、电子线路中。
可控硅的特性。
可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引出脚。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。
单向可控硅的检测。
万用表选电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。
此时将黑表笔接已判断了的阳极A，红表笔仍接阴极K。
此时万用表指针应不动。
用短线瞬间短接阳极A和控制极G，此时万用表电阻挡指针应向右偏转，阻值读数为10欧姆左右。
如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。
双向可控硅的检测。
用万用表电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻，结果其中两组读数为无穷大。
若一组为数十欧姆时，该组红、黑表所接的两引脚为第一阳极A1和控制极G，另一空脚即为第二阳极A2。
确定A1、G极后，再仔细测量A1、G极间正、反向电阻，读数相对较小的那次测量的黑表笔所接的引脚为第一阳极A1，红表笔所接引脚为控制极G。
将黑表笔接已确定的第二阳极A2，红表笔接第一阳极A1，此时立创商城万用表指针不应发生偏转，阻值为无穷大。
再用短接线将A2、G极瞬间短接，给G极加上正向触发电压，A2、A1间阻值约10欧姆左右。
随后断开A2、G间短接线，万用表读数应保持10欧姆左右。
互换红、黑表笔接线，红表笔接第二阳极A2，黑表笔接第一阳极A1。
同样万用表指针应不发生偏转，阻值为无穷大。
用短接线将A2、G极间再次瞬间短接，给G极加上负的触发电压，A1、A2间的阻值也是10欧姆左右。
随后断开A2、G极间短接线，万用表读数应不变，保持在10欧姆左右。
DCM晶闸管诊断方法一瞥本文介绍两种检测DCM装置内部电枢回路功率器件晶闸管是否导通的方法：电流法和晶闸管电压检测法。
下面的两张图是DCM功能图中关于电压和电流分析检测的功能图。
在DCM驱动产品中，为用户开放了许多关于电源检测的功能，可以分析电网电源的一些信息。
我们可以通过电流和电压检测参数的分析功能，进而推测晶闸管的导通和关断的检测。
<图1进线和出线侧的电压分析><图2进线侧电流检测分析>首先说说电流检测分析，如图2所示，U相和W相分别带有一个电流互感器。
r52952.2对应U相电流互感器检测参数，r52952.3对应W相的电流互感器检测参数，可以通过对U相和W相的电流检测，判断晶闸管是否处于导通状态。
如果测量到进线电流波形如图3所示中的红色电流波形（U相r52952.2），可以判断出晶闸管处于导通状态。
或者还可以通过r52952.0检测到一个供电电源周期范围内六个波头的电流波形，如图3所示蓝色曲线，在一个周期20ms内有六个波头，也说明可以判断出晶闸管处于导通状态。
<图3电流波形>如果现场没有starter 软件，可以用嵌型表对U、V、W相分别测量，通过对比相电流的测量值是否相当，判断晶闸管是否导通。
如果负载比较轻或者空载状态，通过电流检测可能不容易判断，我们可以通过晶闸管的阴阳极间的电压进行判断。
下面我们再说说通过晶闸管的电压检测判断晶闸管的导通关断状态。
可以通过晶闸管的关断检测功能进行检测，如图1中的红框部分。
这里先给个说明：DCM的晶闸管关断检测功能，从以下功率接口板型号起提供晶闸管关断电压监测功能：· C98043-A7105-L1-8· C98043-A7105-L4-8· C98043-A7106-L1-6· C98043-A7106-L4-7· C98043-A7107-... (选件 L05): 所有型号· C98043-A7108-... (选件 L05): 所有型号该信息位于电路板的条形码标签上。
双向晶闸管BCR3AM（3A／600V）的检测方法下面采用这两种方式进行判别，并以最常见的小功率双向可控硅为例。
(1)判别电极首先确定T2：两支表棒随意接触管子的任意两个电极，并轮流改换接法，直至找到显示值为0．1～1V(该电压在此记为T1与G之间的压降Ugt1)时，空置的电极即为T2。
其次确定T1与G2用红表棒接触T2，黑表棒接触其余两极中的任一个(暂且假定为T1)，万用表应显示溢出。
接着将红表棒滑向另一电极(暂且假定为G)，使得红表棒短接这两个电极，如果显示值比Ugt1略低，说明管子已被触发导通(I+触发方式)，证明以上假定成立，即黑表棒接的即是T双向可控硅1。
如果在红表棒滑向另—极后显示值为Ugt1，则只需将黑表棒改接至另一未知极重复上述步骤，定能得出正确结果。
(2)触发性能判别双向晶闸管需要考察两个方向的工作状况，下面分别介绍。
红表棒接T2，黑表棒接T1，此时应显示溢出(关断状态)。
把红表棒滑向G，并且使T2与G这两极接通，此时管子将进入导通状态，应显示比Ugt1略低的数值。
接着，在红表棒不断开T2的前提下而脱离G，对于触发灵敏度高、维持电流小的管子来说，此时管子仍然维持导通状态，显示值比触发导通时的略大，但低于Ugt1。
再用红表棒接触T1、黑表棒接解T2，此时应显示溢出。
在黑表棒短接T2、G两极时，管子将导通，显示值比Ugt1略低。
与上个方向相同，当黑表棒脱离G后，那些触发灵敏度高、维持电流小的管子将仍然保持导通状态。
实测一只TO-220封装的双向晶闸管BCR3AM(3A／600V)，首先判别电极：红、黑表棒在管子任意两电极间测量，当测得为0．578V即Ugt1时，便确定未与表棒相接的一极为T2。
该管子本身带有一块小型散热片，通常它与T2极相连，此特征也可作为判别T2的依据。
作为验证，测得T2与散热片间为0V，故T2判别正确。
又将红表棒接T2，黑表棒任接其余两极之一，此时显示溢出。
在红表棒短接T2和悬空的电极时显示0．546V，该电压小于Ugt1=0．578V，故黑表棒所接为T1，另一极则为G。
