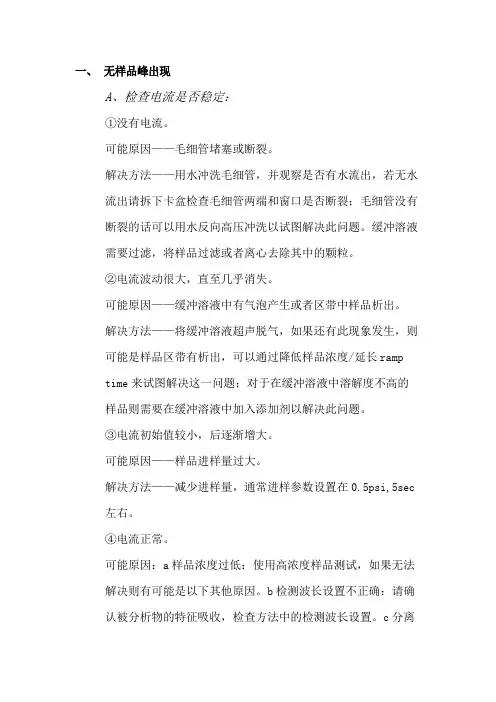

一、无样品峰出现A、检查电流是否稳定:①没有电流。
可能原因——毛细管堵塞或断裂。
解决方法——用水冲洗毛细管,并观察是否有水流出,若无水流出请拆下卡盒检查毛细管两端和窗口是否断裂;毛细管没有断裂的话可以用水反向高压冲洗以试图解决此问题。
缓冲溶液需要过滤,将样品过滤或者离心去除其中的颗粒。
②电流波动很大,直至几乎消失。
可能原因——缓冲溶液中有气泡产生或者区带中样品析出。
解决方法——将缓冲溶液超声脱气,如果还有此现象发生,则可能是样品区带有析出,可以通过降低样品浓度/延长ramptime来试图解决这一问题;对于在缓冲溶液中溶解度不高的样品则需要在缓冲溶液中加入添加剂以解决此问题。
③电流初始值较小,后逐渐增大。
可能原因——样品进样量过大。
解决方法——减少进样量,通常进样参数设置在0.5psi,5sec 左右。
④电流正常。
可能原因:a样品浓度过低:使用高浓度样品测试,如果无法解决则有可能是以下其他原因。
b检测波长设置不正确:请确认被分析物的特征吸收,检查方法中的检测波长设置。
c分离极性错误:对于蛋白样品,请注意蛋白在分离条件下其PI及所带电荷;对于核酸样品,通常条件下会带负电荷。
d样品在毛细管内壁吸附:对于蛋白及核酸样品应尽量采用涂层毛细管分离,或采用极端pH条件或动态涂层防止样品吸附。
e光学检测器或光纤损坏:进行标准样品的测试,如果没有对应的结果出现,则有可能存在硬件问题,请联系工程师。
B、检查毛细管窗口,是否有透明窗口:可能原因——忘记开毛细管窗口或窗口位置不正。
解决方法——重新开毛细管检测窗口,或将窗口调整到正确位置。
二、样品峰出现拖尾可能原因——样品在毛细管内壁吸附。
解决方法——对于蛋白及核酸样品应尽量采用涂层毛细管分离,或采用极端pH条件或动态涂层防止样品吸附。
三、样品峰形不对称A、检查毛细管入口:可能原因——毛细管入口切口不平齐。
解决方法——重新切割毛细管入口,注意毛细管切割方法,不可以用力过猛或反复刮擦。

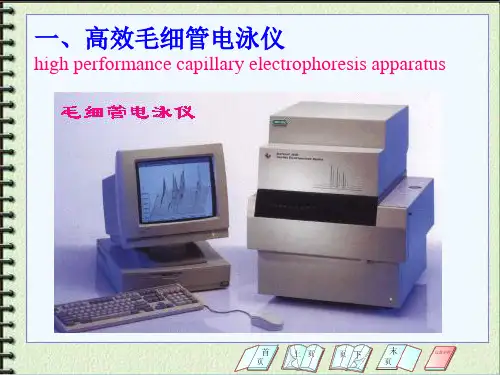

高效毛细管电泳实验一、实验目的1. 进一步理解毛细管电泳的基本原理;2. 熟悉毛细管电泳仪器的构成;3. 了解影响毛细管电泳分离的主要操作参数。
二、实验原理1.电泳淌度毛细管电泳(CE )是以电渗流 (EOF)为驱动力,以毛细管为分离通道,依据样品中组分之间淌度和分配行为上的差异而实现分离的一种液相微分离技术。
离子在自由溶液中的迁移速率可以表示为:ν = μE (1)r 6q πημ= (2)式中ν是离子迁移速率,μ为电泳淌度,E 为电场强度。
η为介质粘度,r 为离子的流体动力学半径,q 为荷电量。
因此,离子的电泳淌度与其荷电量呈正比,与其半径及介质粘度呈反比。
2.电渗流和电渗淌度电渗流(EOF )指毛细管内壁表面电荷所引起的管内液体的整体流动,来源于外加电场对管壁溶液双电层的作用。
在水溶液中多数固体表面根据材料性质的不同带有过剩的负电荷或正电荷。
就石英毛细管而言,表面的硅羟基在pH 大于3以后就发生明显的解离,使表面带有负电荷。
为了达到电荷平衡,溶液中的正离子就会聚集在表面附近,从而形成所谓双电层,如图1所示。
这样,双电层与管壁之间就会产生一个电位差,叫做Zeta 电势。
但毛细管两端施加一个电压时,组成扩散层的阳离子被吸引而向负极移动。
由于这些离子是溶剂化的,故将拖动毛细管中的体相溶液一起向负极运动,这便形成了电渗流。
电渗流的大小可用速率和淌度来表示:()E EOF ηεξν/=(3) 或者 ηεξμ/=EOF (4)式中νEOF 为电渗流速率,μEOF 为电渗淌度,ξ为Zeta 电势,ε为介电常数。
3.毛细管电泳的分离模式CE 有6种常用的分离模式,其中毛细管区带电泳(CZE )、胶束电动毛细管色谱(MEKC )和毛细管电色谱(CEC )最为常用。
本实验的内容为CZE 。
4.毛细管电泳的基本参数CE 中的分析参数可以用色谱中类似的参数来描述,比如与色谱保留时间相对应的有迁移时间,定义为一种物质从进样口迁移到检测点所用的时间,迁移速率(ν)则是迁移距离(l ,即被分析物质从进样口迁移到检测点所经过的距离,又称毛细管的有效长度)与迁移时间(t )之比:t l=ν (5)因为电场强度等于施加电压(V)与毛细管长度(L)之比:L VE = (6)就CE 的最简单的模式—毛细管区带电泳(CZE )而言,结合式(1),可得:tV lL tE l a ==μ (7)在毛细管区带电泳(CZE )条件下测得的淌度是电泳淌度与电渗流淌度的矢量和,我们称之为表观淌度μa ,即:EOF e a μμμ+= (8)实验中可以采用一种中性化合物,如二甲亚砜或丙酮等,来单独测定电渗流淌度,然后求得被分析物的有效淌度。

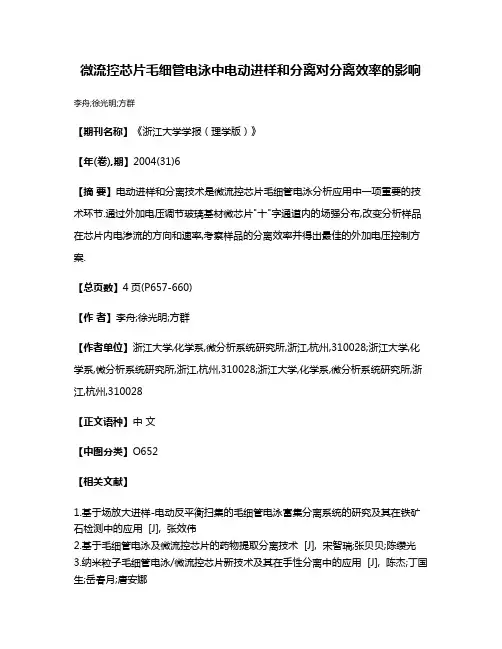

微流控芯片毛细管电泳中电动进样和分离对分离效率的影响李舟;徐光明;方群
【期刊名称】《浙江大学学报(理学版)》
【年(卷),期】2004(31)6
【摘要】电动进样和分离技术是微流控芯片毛细管电泳分析应用中一项重要的技术环节.通过外加电压调节玻璃基材微芯片"十"字通道内的场强分布,改变分析样品在芯片内电渗流的方向和速率,考察样品的分离效率并得出最佳的外加电压控制方案.
【总页数】4页(P657-660)
【作者】李舟;徐光明;方群
【作者单位】浙江大学,化学系,微分析系统研究所,浙江,杭州,310028;浙江大学,化学系,微分析系统研究所,浙江,杭州,310028;浙江大学,化学系,微分析系统研究所,浙江,杭州,310028
【正文语种】中文
【中图分类】O652
【相关文献】
1.基于场放大进样-电动反平衡扫集的毛细管电泳富集分离系统的研究及其在铁矿石检测中的应用 [J], 张效伟
2.基于毛细管电泳及微流控芯片的药物提取分离技术 [J], 宋智瑞;张贝贝;陈缵光
3.纳米粒子毛细管电泳/微流控芯片新技术及其在手性分离中的应用 [J], 陈杰;丁国生;岳春月;唐安娜
4.微流控芯片毛细管电泳在蛋白质分离分析中的应用研究进展 [J], 董娅妮;方群
5.微流控芯片单细胞进样,溶膜及分离检测胞内谷胱甘肽 [J], 高健;殷学锋;方肇伦因版权原因,仅展示原文概要,查看原文内容请购买。

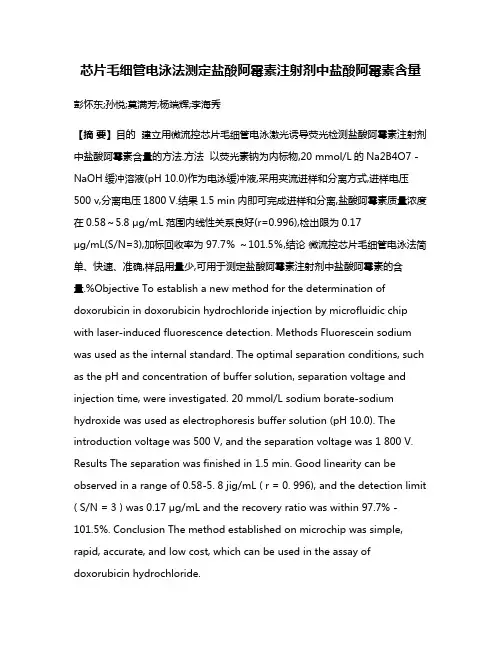

芯片毛细管电泳法测定盐酸阿霉素注射剂中盐酸阿霉素含量彭怀东;孙悦;莫满芳;杨端辉;李海秀【摘要】目的建立用微流控芯片毛细管电泳激光诱导荧光检测盐酸阿霉素注射剂中盐酸阿霉素含量的方法.方法以荧光素钠为内标物,20 mmol/L的Na2B4O7 -NaOH缓冲溶液(pH 10.0)作为电泳缓冲液,采用夹流进样和分离方式,进样电压500 v,分离电压1800 V.结果1.5 min内即可完成进样和分离,盐酸阿霉素质量浓度在0.58~5.8 μg/mL范围内线性关系良好(r=0.996),检出限为0.17μg/mL(S/N=3),加标回收率为97.7%~101.5%,结论微流控芯片毛细管电泳法简单、快速、准确,样品用量少,可用于测定盐酸阿霉素注射剂中盐酸阿霉素的含量.%Objective To establish a new method for the determination of doxorubicin in doxorubicin hydrochloride injection by microfluidic chip with laser-induced fluorescence detection. Methods Fluorescein sodium was used as the internal standard. The optimal separation conditions, such as the pH and concentration of buffer solution, separation voltage and injection time, were investigated. 20 mmol/L sodium borate-sodium hydroxide was used as electrophoresis buffer solution (pH 10.0). The introduction voltage was 500 V, and the separation voltage was 1 800 V. Results The separation was finished in 1.5 min. Good linearity can be observed in a range of 0.58-5. 8 jig/mL ( r = 0. 996), and the detection limit ( S/N = 3 ) was 0.17 μg/mL and the recovery ratio was within 97.7% -101.5%. Conclusion The method established on microchip was simple, rapid, accurate, and low cost, which can be used in the assay of doxorubicin hydrochloride.【期刊名称】《广东药学院学报》【年(卷),期】2011(027)006【总页数】4页(P587-590)【关键词】微流控芯片;激光诱导荧光;盐酸阿霉素【作者】彭怀东;孙悦;莫满芳;杨端辉;李海秀【作者单位】广东药学院中药学院,广东广州 510006;广东药学院中药学院,广东广州 510006;广东药学院中药学院,广东广州 510006;广东药学院中药学院,广东广州 510006;广东药学院中药学院,广东广州 510006【正文语种】中文【中图分类】R917阿霉素(doxorubicin,DOX),又称多柔比星,是一种应用广泛的抗肿瘤药物[1-2]。
芯片毛细管电泳电化学发光法快速测定盐酸普鲁卡因的含量杨晖;和素娜;杨帆;张贝贝;于艳艳;陈缵光【摘要】建立了芯片毛细管电泳电化学发光法快速测定盐酸普鲁卡因含量的新方法.采用三联吡啶钌(Ru(bpy)32+)为电化学发光试剂,三电极体系(直径300 μm的铂圆盘电极为工作电极,集成在铂圆盘工作电极外的钛管为对电极,Ag/AgCl丝为参比电极)进行检测.分别考察了运行缓冲溶液pH值、检测缓冲溶液pH值、检测电位以及分离电压对分离和检测性能的影响.在优化条件下,即运行缓冲溶液为10 mmol/L磷酸盐溶液(pH 4.0),检测池缓冲溶液为含5 mmol/L Ru(bpy)32+的50 mmol/L磷酸盐缓冲溶液(pH 7.0),检测电位为1.25 V,分离电压为300 V/cm时,盐酸普鲁卡因可在40 s内实现较好的分离与检测,其线性范围为10~2000μg/mL(r2 =0.999 1),检出限(S/N=3)为3.0 μg/mL,加标回收率为97%~ 99%,相对标准偏差为1.8%~2.2%.该方法简便、快速、准确,可用于盐酸普鲁卡因注射液的质量控制.【期刊名称】《分析测试学报》【年(卷),期】2014(033)011【总页数】5页(P1302-1306)【关键词】微流控芯片;电化学发光检测;盐酸普鲁卡因;三联吡啶钌【作者】杨晖;和素娜;杨帆;张贝贝;于艳艳;陈缵光【作者单位】中山大学药学院,广东广州510006;河南科技大学医学院,河南洛阳471003;河南科技大学医学院,河南洛阳471003;中山大学药学院,广东广州510006;湖北中医药大学检验学院,湖北武汉430065;中山大学药学院,广东广州510006;中山大学药学院,广东广州510006;中山大学药学院,广东广州510006【正文语种】中文【中图分类】O657.1;TQ460.72芯片毛细管电泳(Microchip capillary electrophoresis,MCE)因具有试样消耗少、分析时间短、灵敏度高、微型化等特点,近年来得到迅速发展,并已应用于各分析领域[1-5]。
毛细管电泳分析方法的工作原理介绍毛细管电泳(capillary electrophoresis, CE)又叫高效毛细管电泳(HPCE), 是近年来发展最快的分析方法之一。
1981年Jorgenson和Lukacs首先提出在75μm内径毛细管柱内用高电压进行分离, 创立了现代毛细管电泳。
1984年Terabe等建立了胶束毛细管电动力学色谱。
1987年Hjerten 建立了毛细管等电聚焦, Cohen和Karger提出了毛细管凝胶电泳。
1988~1989年出现了第一批毛细管电泳商品仪器。
短短几年内, 由于CE符合了以生物工程为代表的生命科学各领域中对多肽、蛋白质(包括酶,抗体)、核苷酸乃至脱氧核糖核酸(DNA)的分离分析要求, 得到了迅速的发展。
CE是经典电泳技术和现代微柱分离相结合的产物。
CE和高效液相色谱法(HPLC)相比, 其相同处在于都是高效分离技术, 仪器操作均可自动化, 且二者均有多种不同分离模式。
二者之间的差异在于:CE用迁移时间取代HPLC中的保留时间, CE的分析时间通常不超过30min, 比HPLC速度快;对CE而言, 从理论上推得其理论塔板高度和溶质的扩散系数成正比, 对扩散系数小的生物大分子而言, 其柱效就要比HPLC高得多;CE所需样品为nl级, 最低可达270fl, 流动相用量也只需几毫升, 而HPLC所需样品为μl 级, 流动相则需几百毫升乃至更多;但CE仅能实现微量制备, 而HPLC可作常量制备。
CE和普通电泳相比, 由于其采用高电场, 因此分离速度要快得多;检测器则除了未能和原子吸收及红外光谱连接以外, 其它类型检测器均已和CE实现了连接检测;一般电泳定量精度差,而CE和HPLC相近;CE操作自动化程度比普通电泳要高得多。
总之, CE的优点可概括为三高二少:高灵敏度, 常用紫外检测器的检测限可达10-13~10-15mol,激光诱导荧光检测器则达10-19~10-21mol;高分辨率, 其每米理论塔板数为几十万;高者可达几百万乃至千万, 而HPLC一般为几千到几万;高速度, 最快可在60s内完成, 在250s内分离10种蛋白质, 1.7min分离19种阳离子, 3min内分离30种阴离子;样品少, 只需nl (10-9 L)级的进样量;成本低, 只需少量(几毫升)流动相和价格低廉的毛细管。
芯片毛细管电泳电动进样的数值分析郑九文1,闫卫平1,刘 冲2,白吉玲3(1.大连理工大学电子工程系,辽宁大连116024;
2.大连理工大学微系统研究中心,辽宁大连116024;3.中国科学院大连化学物理研究所分子反应动力学国家重点实验室,辽宁大连116023)E2mail:daclock@sohu.com
摘要:利用集成毛细管电泳芯片进行生物化学分析时,电动进样是重要的操作步骤之一。本文通过建立数学模型,对“十”字型进样沟道内的电场分布进行了计算机数值模拟,通过改变进样电压和分析沟道内部电场分布,得到了进样及分离时的最佳电压组合。试验结果与模拟计算的结果吻合较好。关键词:集成毛细管电泳;电动进样;数值模拟中图分类号:TN4 文献标识码:A 文章编号:167124776(2003)07/0820328204
Computernumericalanalysisofelectrokineticinjectioninchipcapillaryelectrophoresis
ZHENGJiu2wen,YANWei2ping,LIUChong,BAIJi2ling(1.DepartmentofElectronics,DalianUniversityofTechnology,Dalian116024
,China;
2.ResearchCenterforMEMS,DalianUniversityofTechnology,Dalian116024,China;
3.StateKeyLaboratoryofMolecularReactionDynamics,DalianInstituteofChemicalPhysics,
ChineseAcademyofSciences,Dalian116023,China)
Abstract:Electrokineticinjectionisoneoftheimportantsamplemanipulationssteps,whencapillaryelectrophoresischipisusedforchemicalanalysis,amathematicalmodeldescribingelectricfielddistri2butioninthe‘+’shapemicrochannelispresentedinthispaper.Computersimulationisaccomplishedbymeansofthismodel,simulationrevealedoptimumelectricpotentialatthetimeofinjectionandsep2arationbytheanalysisofelectricpotentialdistribution.Theresultofthecomputersimulationcanbeconfirmedbytheresultoftheexperiment.Keywords:chipcapillaryelectrophoresis;electrokinetictransportation;numericcalculation
1 引 言毛细管电泳芯片(CEChip,CapillaryElec2trophoresisChip)作为生物芯片领域的一个重要分
支,是近几年才出现的微量分析装置,是在常规毛细管电泳(CE)原理和技术的基础上,利用微加工技术在硅、玻璃、塑料等基体上刻蚀出扁平的管道和其他功能单元,通过不同的管道网络、功能单元的设计,实现样品的进样、反应、分离和检测,是一种多功能化的快速、高效、低耗的微型实验装置。CEChip大多数采用电动进样方式。早期设计的进样“注射器”[1]都是直接在分离沟道的两端加电压,将样品驱动进入分离区,这种方法很难对进样量进行精确控制。在毛细管电泳芯片中,通过设计沟道的几何形状,将准备注入的样品限制在一定的体积范围内,就会消除电泳迁移率不同产生的样品
收稿日期:2003205215
基金项目:国家自然科学基金资助项目(60174034)
823微纳电子技术 2003年第7/8期 MicronanoelectronicFechnology/July~
August2003
© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net成分的偏差。最简单的是“十”字型沟道,如图1所示,交叉口处的形状会限制注入样品的体积[2]。通过在沟道的4个端口分别加上不同的电压,就可以驱动样品在沟道中运动,改变电压就会改变样品和缓冲液的运动路线,这种方法不需要阀门等装置就可以控制液体的流动。图1 “十”字型沟道示意图(放大后)无阀的流体驱动在沟道的交叉口处会产生液体泄漏,这是由扩散所引起的现象,需要从流体力学的角度来分析。FanHZ等人[3]的研究发现,对于要注入的样品来说,沟道交叉口处的体积会限制样品溶液的形状,研究沟道的形状和体积对注入样品溶液形状的影响是非常复杂的,单从扩散的角度很难解释清楚。参照图1,FanHZ使用的芯片沟道尺寸为:样品池与样品废液池距离为8mm,其中样品池与交叉口的距离为1.6mm;缓冲液池到分离端终点的距离为16mm,其中缓冲液池到交叉口的距离为3mm,沟道宽度为30μm。通过在样品池和样品废液池之间加500V的电压,将一段用荧光素标记的碘酸盐溶液驱动通过交叉口,延时一段时间以后将电压断开,再在缓冲液池和分离终端加1500V的电压将交叉口处的样品驱动进入分离沟道,这时,从检测波形来看,注入时间为1~4s时,荧光素曲线和X轴围成的面积与时间的平方根成正比。如果开始不加500V的注入电压,而仅仅在延时一段时间后加分离电压,则检测到的荧光素波峰面积随着延迟时间的增加而增加,这与HarrisonDJ等人的研究结果[4]是一致的,充分反应了液体扩散的影响。如果注入时间为1s,实验中可观察到,在分离样品时检测到的波峰面积是随着注入电压的增加而线性增加的,这完全出乎意料,因为此前他们认为所要注入的样品体积是被限制在交叉口处的,注入样品多少与所加电压无关。显然,由交叉口注入样品的复杂特性是由所加的进样电压引起的,然而,在电泳迁移率为2.2×10-4cm2/s・V,所加电压为100V时,荧光染料移动275μm的距离,这将补偿在分离时样品沟道内的任何损耗,这表明分离时由于外加电压而使得样品进入分离沟道。既然注入样品的形状和尺寸是影响区带展宽的主要因素,那么控制进样过程就会提高分离效率。总之,荷电物质在微沟道内的运动是相当复杂的,很多现象人们还正在研究之中。目前ChipCE的进样方式分为门进样(GatedInjection)和收缩进样(Pinchedsampleload2
ing)两种,本文仅对收缩进样技术进行研究。收缩进样的过程如图2所示。图2进样前,在U1和U3
之间加一定的电压,为了遏制样品溶液向两边扩散,
在U2和U4上也加一定的电压,使样品溶液主要从U1流向U3。分离时,在U4和U2之间加一定的电压,使样品进入分离沟道进行分离。上述过程,都是依靠精确地改变端口电压来完成的。
图2 收缩进样示意图(阴影代表样品)2 数学模型当固体与液体相接触的时候,如果固体表面带一种电荷,则因静电引力使其周围液体带另一种电荷,在固液界面形成双电层(EDL,electricdouble
layer),二者之间有电势差。当在液体两端施加电压时,就会发生液体相对于固体表面的移动。这种液体相对于固体表面移动的现象就是电渗现象。在EDL内部电场分布由Possion方程控制,但是这个方程不能直接进行计算,Grossman[5]等人在一维模型下推导出了方程的简化形式,本文据此写出二维模型的无量纲方程2Ψ=(kh)2Ψ
(1)
其中Ψ是壁上电荷产生的电势,k-1是Debye层厚度,h是沟道宽度。为了计算方便,式中的变量都是无量纲化的变量,长度用h无量纲化,壁面产生电势Ψ用壁面zeta电势ξ无量纲化。外加电场φ产生的电势满足Laplace方程,
2
<=0(2)
为了降低计算量,在计算机模拟中将“十”字型几何沟道的长度H和宽度W进行了适当的缩小,
最终使用的比例是H/h=7,W/h=5,并且假定沟道宽度h=30μm。Debye层的厚度k-1通常是10-9m的数量级,但是在模拟计算中太小的k
21
会
923MicronanoelectronicFechnology/July~August2003 微纳电子技术 2003年第7/8
期
© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net增加运算量,所以计算中有效Debye层厚度为沟道宽度的5%。3 结果与讨论3.1 沟道壁上电荷产生的电场分析通过计算机数值计算,可了解微沟道内部的电场分布和沟道内部的流场分布。通过在计算区域内对式(1)的计算,可以得到沟道内由壁面电荷产生的电场在沟道内的等电势图,如图3所示。图3 壁面电荷产生的电场分布图由图3可知,壁面电荷产生的电场Ψ仅存在于靠近管壁的EDL内部,远离壁面时Ψ迅速降为零。图4很清楚地表明这一结果,它的X轴是在缓冲液沟道内沿图1所示的Y方向上的用沟道宽度h标准化的沟道尺度(图中X轴的坐标很小,显示出电势仅在非常靠近沟道壁上才有值),Y轴是沿Y方向上电势的变化曲线(图中仅给出了图形的一部分),管壁上的zeta电势标准化为1,在靠近管壁处的电势迅速降低,说明在EDL外部壁面电势产生的电场不起主导作用,所以在进样过程中,沟道尺寸、缓冲液、样品及溶液pH值固定下来的时候,外加电场是驱动沟道内部电渗流运动的主导因素,可以通过在毛细管口施加不同的电压实现驱动流体向不同的沟道流动。图4 电势φ变化曲线(放大后)3.2 外加电场实验3.2.1 实验用电泳芯片和试剂实验用缓冲液为100mmol/L的Tris溶液(三羟甲基氨基甲烷),10mmol/L硼酸,EDTA(长春化学试剂厂产品)2mmol/L,染料为2mmol/L的R6G,由于本文的实验仅研究进样,不分离具体的物质,所以直接把染料当作样品。实验用玻璃芯片结构如图5所示。
图5 实验用芯片示意图3.2.2 实验过程实验时,①、②、④储液池存放的是缓冲液,储液池③放的是染料,加电压前要使整个沟道内部都充满缓冲液,用显微镜观察,确认缓冲液已经充满了沟道,不能在沟道中出现气泡,因为加电压时,有气泡相当于“断路”,会导致电压加不上去。进样时在②、③两个储液池加上电压,持续一段时间以后,样品会充满③-②的一段沟道,需要分离的时候,在①、④端口加上电压,撤掉加在②、③上的电压,这时交叉口处的少量样品会被驱动进入分离沟道。然而,进样的时候会产生这样的问题,即充满进样沟道(③-②)的样品在交叉口处会向两旁渗漏,使注入的样品加宽,影响进入分离沟道后样品的分离效率,为此,进样的时候在①、④两端也加上一定的电压,抑制交叉口处的样品渗漏。实验中,首先在端口③加上500V的电压,②接地,①和④浮空,进样时间定为15s(足够样品充满进样沟道),然后将①端加1000V电压,④接地,②、③浮空,使样品进入分离沟道,检测结果如图6(a
