⼀、⽂明施⼯1、⼤门和门卫室

1.1砖结构⼤门

(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。门扇采⽤Φ50钢管、

1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，

⾓钢全部焊接成整体。门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固

⼒。门中间地⾯应设门挡。(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)

1.2钢结构⼤门

(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

word格式版本 目录

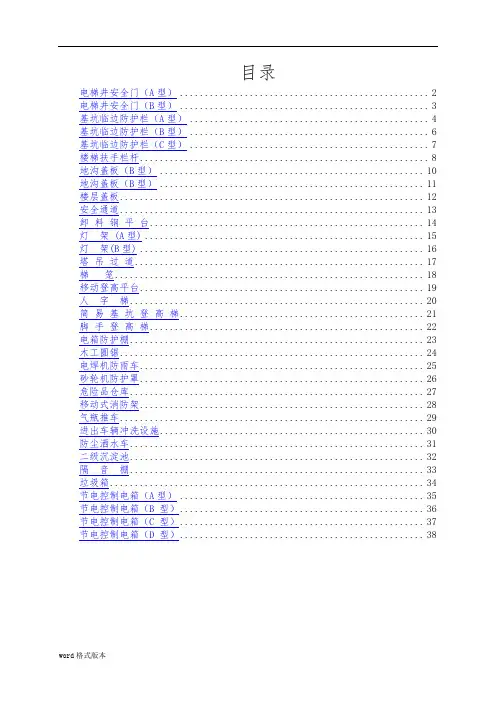

电梯井安全门（A型） .................................................. 2
