施工现场安全文明标准化图集

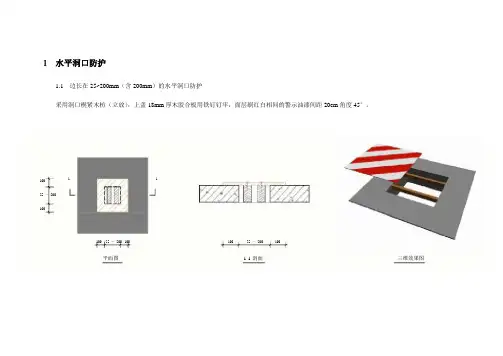

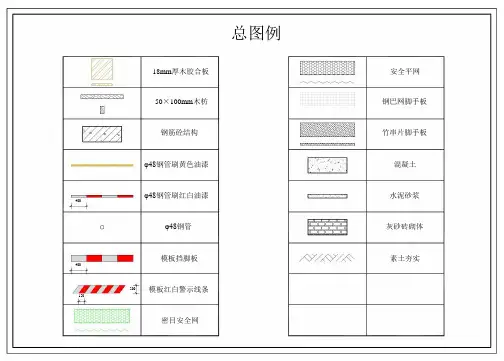

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

100 500 ～ 1500100300 300 100100 400 400 400 400 100 100500～1500 300 300 100 1001 1500～1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

2 楼梯口、楼梯临边防护楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。

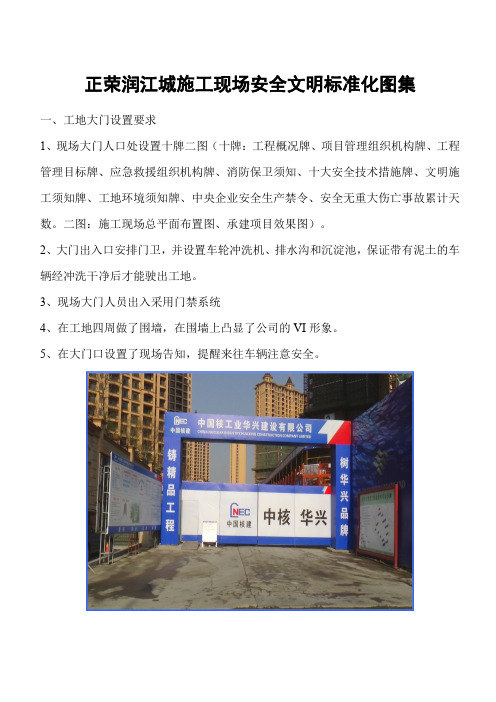

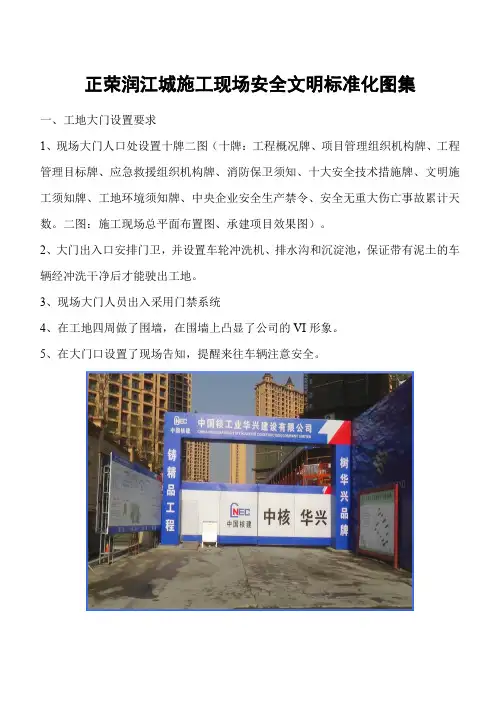

正荣润江城施工现场安全文明标准化图集一、工地大门设置要求1、现场大门人口处设置十牌二图（十牌：工程概况牌、项目管理组织机构牌、工程管理目标牌、应急救援组织机构牌、消防保卫须知、十大安全技术措施牌、文明施工须知牌、工地环境须知牌、中央企业安全生产禁令、安全无重大伤亡事故累计天数。

二图：施工现场总平面布置图、承建项目效果图）。

2、大门出入口安排门卫，并设置车轮冲洗机、排水沟和沉淀池，保证带有泥土的车辆经冲洗干净后才能驶出工地。

3、现场大门人员出入采用门禁系统4、在工地四周做了围墙，在围墙上凸显了公司的VI形象。

5、在大门口设置了现场告知，提醒来往车辆注意安全。

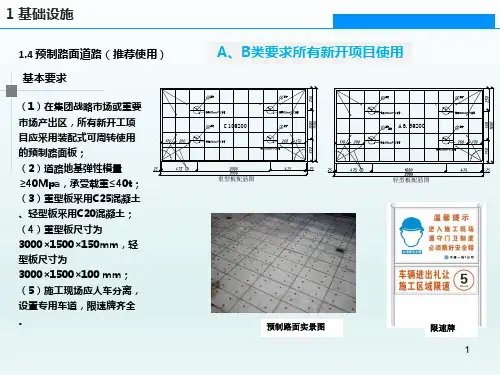

二、现场道路设置1、《施工平面布置图》中反映主要施工道路的布置情况（如宽度、位置）。

2、主要施工道路必须硬化处理，硬化厚度不低于150mm，两边设置排水沟。

3、现场道路安装了防尘自动喷淋，每天定时自动对路面进行洒水。

4、现场道路安排专人每天对施工现场的道路至少一次清扫，清扫前对路面进行洒水。

天气干燥或风力较大时，增加洒水频次，以保持路面湿润避免扬尘。

5、主要施工道路严禁停放施工机械或者车辆，并严禁堆放材料或用作加工材料的场所。

三、办公室设置要求1、用于本单位人员现场办公、会议、培训学习等。

2、办公区域包括办公室、会议室、旗台、管理人员卫生间、停车场等房间及设施，具备集中办公及办公自动化条件；3、办公区、生活区及施工作业区要有明显区分，并有隔离和安全防护措施。

四、生活区设置要求1、生活区根据人员数量配置统一的集中晾衣架，衣服集中晾晒，保持美观的生活坏境。

2、生活区设置在干燥、通风、采光性较好的区域，并与作业区隔离。

3、生活区配备了24小时热水供应，设有洗澡间、标准化厕所、健身场地。

4、餐厅要求宽敞明亮，通风。

配备电扇等生活设施。

五、脚手架工程1、为充分展示公司的品质及企业形象，脚手架不仅是公司的形象，也是企业的脸面。

2、安全网要求全封闭，不得留有空隙，网内无堆积物。

现场安全文明施工标准化图集(修订版) 精品管理制度、管理方案、合同、协议、一起学习进步前言为了促进上海江瀚房地产开发经营有限公司（以下简称公司）建设工程现场安全文明施工管理标准化，树立良好的公司品牌形象，公司安委办根据《建设工程安全生产管理条例》、《建筑施工安全检查标准》(JGJ59-2011)等法规标准，结合实际，以条文说明、照片图解的形式，组织编制了《招商蛇口建设工程现场安全文明施工标准化图集》（以下简称本《图集》）。

本《图集》标准为公司推荐性标准，可作为公司项目招投标和项目现场安全文明施工管理的依据，地方政府有关建设工程现场安全文明施工标准高于本《图集》标准的，应从其标准。

施工单位执行本《图集》和地方政府标准的有关费用已在投标工程报价中确定，施工单位不得以本标准为依据另行要求费用。

施工单位应组织制定的建设工程现场安全文明施工标准（不得低于本《图集》和地方政府有关标准），并报项目监理机构审核、业主项目部审批后执行。

目录1.文明施工 (1)1.1.基本规定 (1)1.2.基本要求 (1)1.2.1.现场围挡 (1)1.2.2.封闭管理 (2)2.1.1.施工场地 (4)2.1.2.材料管理 (5)2.1.3.现场办公与住宿 (6)2.1.4.现场防火 (7)2.1.5.综合治理 (9)2.1.6.公示标牌 (10)2.1.7.生活设施 (12)2.1.8.社区服务 (14)3.脚手架工程 (14)3.1.基本规定 (14)3.2.基本要求 (14)3.2.1.落地式外脚手架 (14)3.2.2.悬挑式脚手架 (19)3.2.3.附着式升降脚手架 (21)3.2.4.高处作业吊篮 (22)4.基坑工程 (24)4.1.基本规定 (24)4.2.基本要求 (24)4.2.1.临边防护 (24)4.2.2.基坑支护及支撑拆除 (25)4.2.3.基坑降排水 (25)4.2.4.坑边荷载 (25)4.2.5.上下通道 (25)4.2.6.基坑工程监测 (25)5.模板支架 (26)5.1.基本规定 (26)5.2.基本要求 (26)5.2.1.基础 (26)5.2.2.立杆 (27)5.2.3.扣件式剪刀撑 (28)5.2.4.碗扣式剪刀撑 (29)5.2.5.周边拉结与临边防护 (29)6.高处作业 (30)6.1.基本规定 (30)6.2.基本要求 (30)6.2.1.安全帽 (30)6.2.2.反光背心 (31)施工现场所有管理人员及施工人员进出施工现场必须穿着反光背心，项目部反光背心要印有上海江瀚logo，施工单位、监理单位反光背心须与项目部有颜色区别。

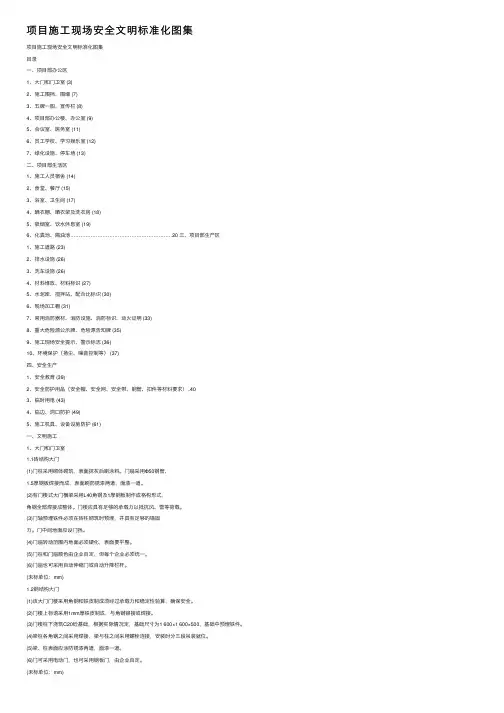

项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

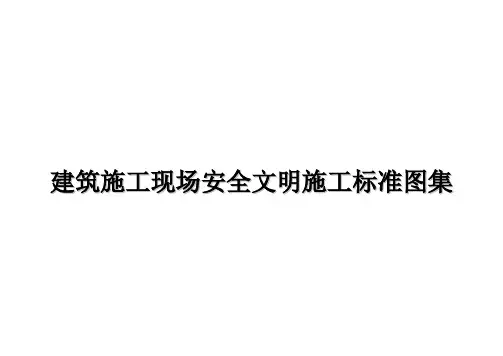

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

知名建筑企业现场安全文明施工管理标准化图集（附图丰富）目录第一部分总说明第二部分施工现场安全生产标准化第三部分施工现场文明施工标准化第一章洞口临边防护第一节、围墙第一节、水平洞口防护第二节、临边防护第三节、安全通道第四节、电梯井、竖向洞口防护第二节、大门第三节、门卫室第四节、道路硬化第五节、施工电梯防护第六节、井架防护第二章卸料平台第三章加工棚、防护棚第四章外脚手架第一节、落地式脚手架第二节、悬挑脚手架第五章临时用电第一节、变压器防护第二节、配电房第三节、电线、电缆敷设第四节、配电柜（箱）第五节、楼层用电布设第六章塔吊(起重机械设备)第七章施工机具第三部分施工现场文明施工标准化第一节、围墙第二节、大门第三节、门卫室第四节、道路硬化第五节、吸烟亭、茶水亭第六节、排水设施第七节、洗车槽第八节、食堂第九节、卫生间第十节、材料堆场第十一节、现场消防第十二节、工完场清第一部分总说明第一章临边、洞口防护第一节、水平洞口防护1、边长在25～200mm（含200mm)的水平洞口防护采用洞口楔紧2根木枋，上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

2、边长在200～500mm（含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用φ8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

3、边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杠处悬挂'当心坠落'警示标志。

所有水平杆控制伸出立杆外侧100mm。

4、边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂'当心坠落'警示标志。
