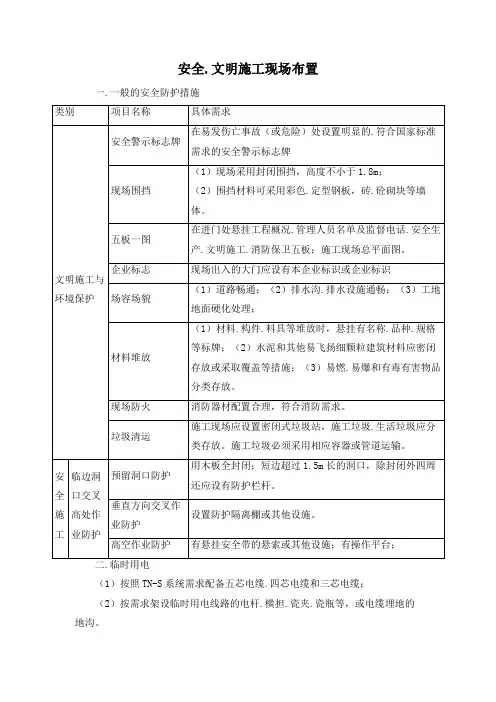

施工现场安全文明施工布置图

项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

第二章施工总平面布置图针对不同施工阶段，按照不同施工需要，分别制定符合安全文明要求的各阶段施工平面布置图，平面图中包含了能满足施工需要的各种施工设备的布置、现场文明施工设施及生活区、急救室、仓库、办公室、临时厕所等应有设施（详见2.1 施工平面布置图）。

同时制定了完善的施工现场管理规定（详见2.2施工现场总平面管理）。

2.1施工总平面布置图：施工总平面布置图（附后）2.1.1基础及施工平面布置：（1）钢筋和木工加工车间的布置艺体馆在施工期间，分别布置钢筋和木工加工车间，均布置在各单位工程的北侧。

（2）塔吊布置该工程占地面积大，垂直运输量大。

为确保工程施工进度，确定艺体馆各设置1台QTZ40塔吊，回转半径36m，该标段共设2台QTZ40塔吊。

（3）电源、水源由甲方指定地点引入。

（4）在拟建工程四周设循环施工道路，满足材料运输要求。

（5）沿建筑物四周设消防管线，每隔45m设一取水点，满足施工现场防火要求。

（6）施工现场设3个饮水、吸烟处；设3个临时厕所；3 个垃圾存放点。

满足文明施工要求。

（7）甲方、监理、施工现场办公室设在东北角，办公区设急救室、娱乐室、职工教育室。

生活区设在办公区以北。

2.1.2施工现场临时用电：现场用总用电484.4KW。

动力用电:P动=1.05×(K1•ΣP1/COSФ+K2•ΣP2)其中: K1=K2=0.5 COSФ=0.75ΣP1=439.4KW ΣP2=45KW计算得P动=331.2KW照明用电按10% 考虑。

P=1.1P动=364.3KW因此，在施工现场设400KW变电设备即可满足施工用电。

2.1.3施工现场临时用水（1）临水系统组成1)给水系统：本工程现场临时用水系统主要根据施工现场平面布置图设计，主要由三部分构成：A施工现场消防用水。

B施工现场生产用水：砼养护、装修阶段湿作业、砼试块标养室、大门口冲洗车辆泥土沉淀池用水、现场洒水降尘等用水。

C施工现场生活用水：办公区水池、淋浴房、厕所冲洗、施工现场食堂生活用水等。

建筑工地安全文明施工标准化图例（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。

门楣从左至右标上标上企业标志，用宋体字标上企业名称。

字体高度1.1m，上下左右居中。

在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。

大门中部布置1.0m高铁，刷涂成蓝色。

大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm （高），牌间间距200mm。

工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。

墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。

大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。

2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。

3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。

4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。

5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。

6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。

安全通道效果图1-1剖面图2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。

七牌二图：工程概况牌、安全生产纪律牌、三好六清牌、文明施工管理牌、十项安全技术措施牌、工地消防管理牌、配戴安全帽牌施工现场平面布置图及安全警示标志平面布置图。

1、施工现场“三清六好”三清：下工活底清、料具底数清、工完场地清。

六好：施工准备好、设备管理好、工程质量好、安全生产好、完成进度好、生活管理好。

2、建筑工地安全消防措施一.施工前必须制定消防方案，施工现场必须建立安全消防组织，明确专人负责，配备义务消防人员，并定期进行“四懂四会”的教育培训。

二.建筑物、仓库等危险区域的周围必须设有消防通道，保持道路平整畅通。

三.工地内及易燃易爆等重点危险部位附近，应在明显和便于取用的地点按消防部门的规定要求，设置专用灭火水源、灭火器、消防水桶、砂箱铁铣、火钩等消防器材和灭火工具。

高层建筑必须安装消防通道，设专用电源和专用水泵，每层必须设消防水栓，并经常检测，塔吊顶部操作室必须配备灭火器材。

四.消防器材和灭火工具不准挪做它用，需设专人管理，定期进行检测或更换，确保良好可靠。

五.易燃易爆物品要在设定的区域内堆（存）方，严禁烟火，并符合国家防火防爆要求，要远离火源。

六.施工中产生的各类可燃杂物必须及时清理，定点堆放。

七.施工用电的架设、安装要按建设部和消防部门的规范、要求进行，禁止超负荷和违章使用用电设备、材料及用品，变压器附近及下部严禁搭设临建房和堆放杂物。

八.临建房屋等设施必须安全防火、规范搭建，办公室及宿舍的室内外进出口道路必须畅通，禁止睡通铺和卧床吸烟，室内禁止使用明火和电炉等。

九.乙炔气瓶与氧气瓶及与明火的距离不得小于10米，两瓶必须分离定点安全存放。

明火作业须经审批并派专人监护。

发现火情要立即拨打“119”报告消防部门，并积极组织人员抢救。

3、文明施工管理一.施工现场的主要出入口必须按要求设挂“七牌两图”，出入口及场内道路要平整、坚实、畅通，提倡美化硬化。

二.施工现场四周必须规范围护，做到整洁无损，其高度不得小于1.8米，临街围墙必须压顶、抹灰和粉刷。

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。

安全文明施工标准化图集•根据工程建设要求，结合本项目实际情況及到各优秀企业参观学习的经验，项目部现要求工地各劳务队统一做法。

方案如下:1 文明施工2 安全生产1.1项目部办公区2.1 临边、洞口防护1.1.1五图一牌2.2 悬挑脚手架工程1.1.2 宣传栏2.3塔式起重机安全防护1.1.3导向牌2.4 施工升降机安全防护1.1.4现场施工塔吊 3 施工总平面布置图1.1.5 会议室、医务室1.2项目部生活区1.2.1施工人员宿舍1.2.2食堂、餐厅1.2.3浴室1.3项目部生产区1.3.1 排水沟1.3.2材料堆码1.3.3现场加工棚1.3.4常用消防器材、消防设施- 1 -1.1.1 五牌一图说明:1、我项目部在进入工地1#大门入口处围墙上设工程概况牌、管理人员名单及监督电话牌、消防保卫(防火责任)牌、安全生产牌、文明施工和环境保护牌和施工现场平面图。

2、图牌尺寸:1200×1500mm/块。

3、材质:喷绘布、木枋框、9mm厚胶合板。

- 2 -1.1.2宣传栏- 3 -说明:1、我项目部在进入工地1#大门入口处两侧设宣传栏，内容包括:业主间接、公司简介、项目简介、重大危险源标示图等。

2、材质:304不锈钢、喷绘布、木枋框、9mm厚胶合板。

- 4 -1.1.3导向牌说明:1、向导牌采用304不锈钢材料制作，底板采用金属板材。

2、工地各大门口设立1号导向牌，各标段口设置2号导向牌，各栋号施工道路口处设置3号导向牌。

- 5 -1.1.4现场施工塔吊说明:1、塔吊是施工现场最有效的品牌推广宣传的有效途径，视野开阔，给人以有力的视觉冲击。

2、尺寸:1500×1500mm/板/字。

材料:采用木方框、9厘胶合板打底、喷绘布制作。

颜色:中航标准蓝(C100 M30)底反白字，公司名称字体为方正大黑简体，标志采用公司标志。

- 6 -1.1.5会议室、医务室会议室医务室:本项目部设立专用卫生室，配备保药箱、常用药品及绷带、止血带、颈托、担架等急救器材- 7 -1.2项目部生活区1.2.1 施工人员宿舍宿舍1 宿舍2 说明:1、生活区布置在施工现场外。
