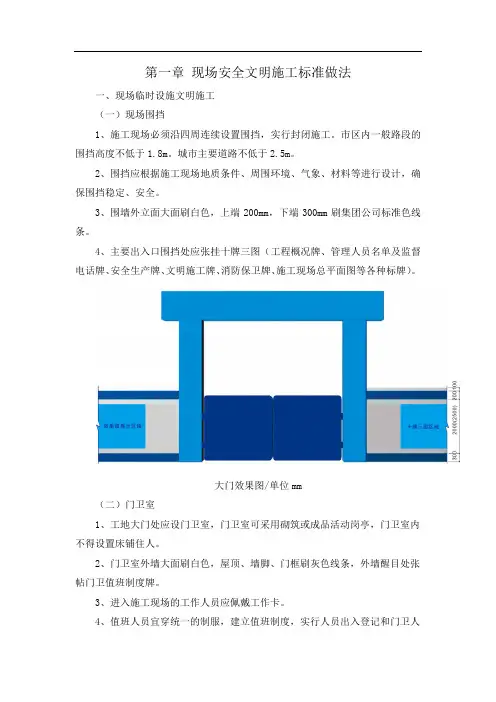

第一章现场安全文明施工标准做法一、现场临时设施文明施工(一)现场围挡1、施工现场必须沿四周连续设置围挡,实行封闭施工。
市区内一般路段的围挡高度不低于1.8m。
城市主要道路不低于2.5m。
2、围挡应根据施工现场地质条件、周围环境、气象、材料等进行设计,确保围挡稳定、安全。

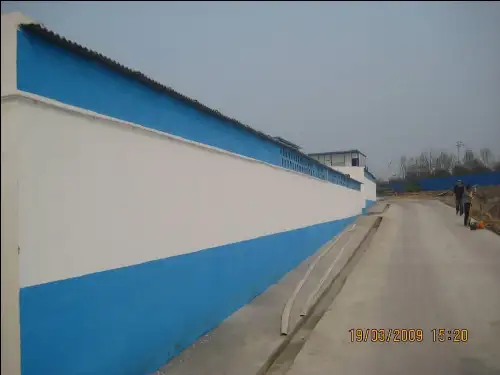

3、围墙外立面大面刷白色,上端200mm,下端300mm刷集团公司标准色线条。
4、主要出入口围挡处应张挂十牌三图(工程概况牌、管理人员名单及监督电话牌、安全生产牌、文明施工牌、消防保卫牌、施工现场总平面图等各种标牌)。
大门效果图/单位mm(二)门卫室1、工地大门处应设门卫室,门卫室可采用砌筑或成品活动岗亭,门卫室内不得设置床铺住人。
2、门卫室外墙大面刷白色,屋顶、墙脚、门框刷灰色线条,外墙醒目处张帖门卫值班制度牌。
3、进入施工现场的工作人员应佩戴工作卡。
4、值班人员宜穿统一的制服,建立值班制度,实行人员出入登记和门卫人员交接班制度。
门卫室效果图/单位mm(三)施工场地1、施工现场主要出入口地面必须采用不低于C25的混凝土铺设长度不小于5m、宽度与大门同宽、厚度不小于200mm的硬地坪。
2、施工区主要道路应铺设宽4m以上的混凝土路面,宜形成环场道路。
设置环形车道确有困难的,应在主要道路尽端设置尺寸不小于12m×12m的回车场。
3、施工区一般道路、生活区和办公区的道路应铺设宽1.5m以上的混凝土路面,形成路网并与施工区主要道路相连。
4、建筑物周边混凝土带宽度应大于1.5m,并设置排水沟,与场内排水系统相连。
(四)车辆冲洗设施1、工地主要出入口应设置冲洗平台,规格不应小于3.5m×5m,配备冲洗枪,并在大门内侧设置沉砂井、排水沟,驶出工地的机动车辆必须冲洗干净方可上路。
2、城市主干道及政府主要工程冲洗设施宜使用自动化冲洗设备。
利用有组织排水将车辆冲洗后的污水经排水沟回流到沉砂池再汇聚到蓄水池内,经过多级沉淀处理循环利用。
安全文明优秀做法教学PPT目录一、安全文明现场设置了班前讲评台及茶水亭。
主干道整洁,排水设施和休息亭完备,裸土绿化。
材料堆放分类清晰、有序,标识标牌齐全整个施工现场裸土覆盖率较高,有效防止尘土污染。
1、施工主干道人车分流2、路边设置自动喷淋装置有效控制扬尘现场设置了安全体验区和LED显示屏。
现场垃圾箱的设置。
现场设置定型各班组加工间现场设置人体模型高空作业挂安全带,安全技术交底比较直观。
现场材料堆放整齐,且标识标牌设置齐全。
现场设置定型洒水车,气瓶、电焊机吊运篮。
基坑周边排水设置较好,且电缆线保护较好。
阳台栏杆设置有效成品保护措施;楼层内设置小便桶,体现人文关怀现场干净整洁,场容场貌较好。
现场洗车池设置良好。
楼栋安全通道设置规范合理、美观。
现场各项负责人照片及联系方式设置合理。
现场安全通道指示设置清晰、合理。
文明施工(场容场貌)现场大门入口处设置自动车辆冲洗设备及员工休息亭。
文明施工(材料堆放)现场合理划分材料堆积场地,材料堆放时防雨及垫高措施到位,材料标识牌及时张挂。
文明施工(工完场清)现场搅拌区防尘措施到位,安全通道防护到位。
文明施工土方回填区域与施工区域之间设置挡土墙,确保现场文明施工形象文明施工(工完场清)现场工完场清较好现场大面工完场清较好现场材料堆场标识标牌清晰,有效设置保护措施现场楼层内设置临时厕所,有效提升文明施工形象现场高层外脚手架大面观感较好现场材料堆场标识标牌清晰,有效设置保护措施现场设置安全体验区现场设置茶水亭、班前讲评台现场大面工完场清较好现场设置安全体验区现场设置茶水亭、应急救援站场区大面工完场清较好现场材料集中堆放,且标识标牌明显现场楼层内工完场清较好工地大门干净整洁场地干净整洁,场容场貌较好场地干净整洁,场容场貌较好场地干净整洁,场容场貌较好现场设置安全教育体验区,有助于对工人进行良好的安全教育现场设置安全教育体验区,有助于对工人进行良好的安全教育现场设置安全教育体验区,有助于对工人进行良好的安全教育现场设置防火、医护救助站材料分类堆放,设置防雨防晒措施施工大门采用人车分流,门禁、监控,设置较好。

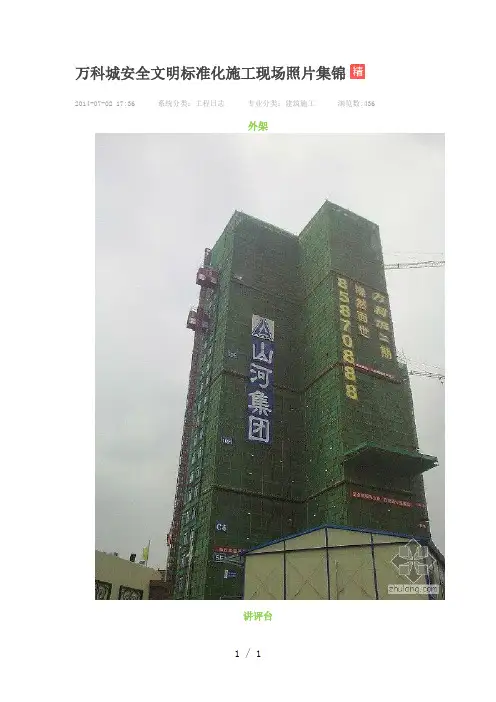

万科城安全文明标准化施工现场照片集锦
2014-07-02 17:36 系统分类:工程日志专业分类:建筑施工浏览数:436
外架
讲评台
休息室
施工通道
加气砖堆放(上盖下垫)
电缆沟
消防设备
安全通道
人货梯安全通道
楼梯围护
安全通道
安全通道处设置灭烟盒砂浆集中搅拌场
人货梯楼层安全门外立面
电梯门洞防护
工程质量现场记录表
悬挑架封底
悬挑架钢丝绳
吸烟室
成品保护
电线管成品保护
剪力墙梁模板样板
构造柱支模、线槽、线盒、砌体样板
样板
样板
样板(窗)
样板
样板
配电箱
配电箱
楼层呼叫器
钢丝绳卸荷
消防台
大门处效果图
标准养护室
施工围墙
样榜
每日重大危险源公示
临时电缆保护
排水窨井盖
宣传栏
现场卫生间
办公区排水沟
安装图片
安装图片3
安装图片4
检查尺调试区
标语
安全生产指示牌
大门口
洒水车
办公室防护棚
分户箱预留洞口经典做法
(注:本资料素材和资料部分来自网络,仅供参考。
请预览后才下载,期待您的好评与关注!)。

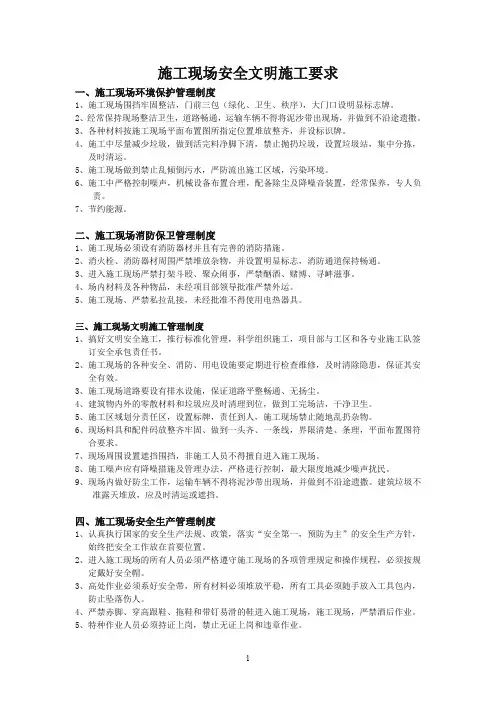

施工现场安全文明施工要求一、施工现场环境保护管理制度1、施工现场围挡牢固整洁,门前三包(绿化、卫生、秩序),大门口设明显标志牌。
2、经常保持现场整洁卫生,道路畅通,运输车辆不得将泥沙带出现场,并做到不沿途遗撒。
3、各种材料按施工现场平面布置图所指定位置堆放整齐,并设标识牌。
4、施工中尽量减少垃圾,做到活完料净脚下清,禁止抛扔垃圾,设置垃圾站,集中分拣,及时清运。
5、施工现场做到禁止乱倾倒污水,严防流出施工区域,污染环境。
6、施工中严格控制噪声,机械设备布置合理,配备除尘及降噪音装置,经常保养,专人负责。
7、节约能源。
二、施工现场消防保卫管理制度1、施工现场必须设有消防器材并且有完善的消防措施。
2、消火栓、消防器材周围严禁堆放杂物,并设置明显标志,消防通道保持畅通。
3、进入施工现场严禁打架斗殴、聚众闹事,严禁酗酒、赌博、寻衅滋事。
4、场内材料及各种物品,未经项目部领导批准严禁外运。
5、施工现场、严禁私拉乱接,未经批准不得使用电热器具。
三、施工现场文明施工管理制度1、搞好文明安全施工,推行标准化管理,科学组织施工,项目部与工区和各专业施工队签订安全承包责任书。
2、施工现场的各种安全、消防、用电设施要定期进行检查维修,及时清除隐患,保证其安全有效。
3、施工现场道路要设有排水设施,保证道路平整畅通、无扬尘。
4、建筑物内外的零散材料和垃圾应及时清理到位,做到工完场洁,干净卫生。
5、施工区域划分责任区,设置标牌,责任到人,施工现场禁止随地乱扔杂物。
6、现场料具和配件码放整齐牢固、做到一头齐、一条线,界限清楚、条理,平面布置图符合要求。
7、现场周围设置遮挡围挡,非施工人员不得擅自进入施工现场。
8、施工噪声应有降噪措施及管理办法,严格进行控制,最大限度地减少噪声扰民。
9、现场内做好防尘工作,运输车辆不得将泥沙带出现场,并做到不沿途遗撒。
建筑垃圾不准露天堆放,应及时清运或遮挡。
四、施工现场安全生产管理制度1、认真执行国家的安全生产法规、政策,落实“安全第一,预防为主”的安全生产方针,始终把安全工作放在首要位置。

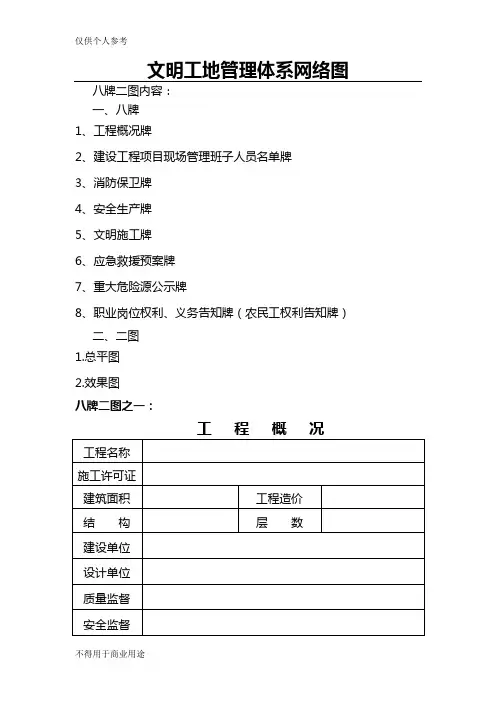

文明工地管理体系网络图八牌二图内容:一、八牌1、工程概况牌2、建设工程项目现场管理班子人员名单牌3、消防保卫牌4、安全生产牌5、文明施工牌6、应急救援预案牌7、重大危险源公示牌8、职业岗位权利、义务告知牌(农民工权利告知牌)二、二图1.总平图2.效果图八牌二图之一:建设工程项目现场管理班子人员名单消防保卫牌一、认真贯彻“预防为主,防消结合”的消防方针。
开工前制定消防安全措施,建立消防安全组织,配备培训合格的消防人员。
二、施工现场易燃易爆的场所应悬挂明显的防火安全标志牌,配备足够的消防器材,设置专用灭火水源。
三、易燃、易爆物品严格按照有关规定,存放在安全区域专用库内、分类存放,严格领发手续,施工中产生的各类可燃杂物必须及时清理,定点堆放。
四、职工宿舍,仓库等临时设施必须符合消防规定,有平整通畅的消防通道,并配备一定数量的消防器材和设施、塔吊操作室、施工电梯笼内必须配备灭火器材。
五、乙炔瓶、氧气瓶与施焊业的距离(包括明火)不得小于10米。
气瓶应分类存放在库内,不得露天暴晒。
六、施工现场及职工宿舍严禁明火,必须动火时,须经区级以上消防主管部门批准,操作时派专人监护,职工宿舍照明必须使用安全电压,不得私烧电炉,不得卧床吸烟。
七、消防器材不得挪作它有,应设专人管理,定期检测、更换,发现火情立即组织扑救,并拨打“119”火警电话。
八、凡进入施工现场的农民工必须按照公安部门的有关规定,到工地所辖的派出所办理暂住手续。
九、施工现场必须加强治安管理,认真落实治安责任制和各种规章制度,工地要设立门卫和保卫人员。
做好工地夜间巡回检查,加强节假日的“四防”工作。
十、施工人员工作时间严禁酗酒,严禁在社会、工地打架斗殴,维护社会治安,同违法犯罪行为作斗争。
八牌二图之四:安全生产牌一、建设施工重地严禁非施工人员进入;凡进入施工现场人员,都必须正确佩戴安全帽。
二、参加施工的操作人员,必须懂得木工种的安全技术操作流程,操作,持证上岗。

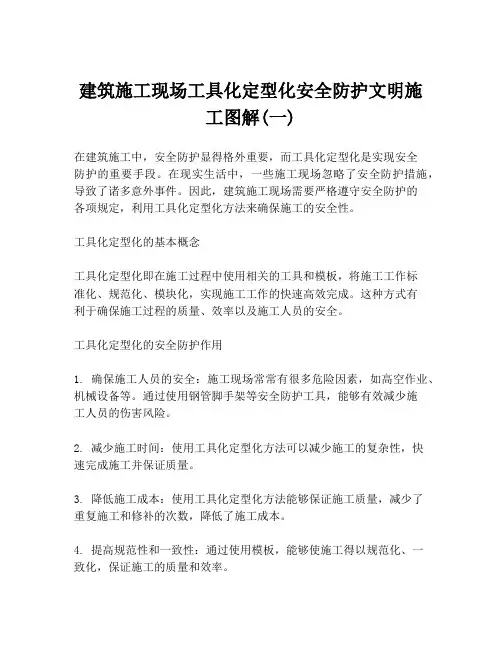

建筑施工现场工具化定型化安全防护文明施工图解(一)在建筑施工中,安全防护显得格外重要,而工具化定型化是实现安全防护的重要手段。
在现实生活中,一些施工现场忽略了安全防护措施,导致了诸多意外事件。
因此,建筑施工现场需要严格遵守安全防护的各项规定,利用工具化定型化方法来确保施工的安全性。
工具化定型化的基本概念工具化定型化即在施工过程中使用相关的工具和模板,将施工工作标准化、规范化、模块化,实现施工工作的快速高效完成。
这种方式有利于确保施工过程的质量、效率以及施工人员的安全。
工具化定型化的安全防护作用1. 确保施工人员的安全:施工现场常常有很多危险因素,如高空作业、机械设备等。
通过使用钢管脚手架等安全防护工具,能够有效减少施工人员的伤害风险。
2. 减少施工时间:使用工具化定型化方法可以减少施工的复杂性,快速完成施工并保证质量。
3. 降低施工成本:使用工具化定型化方法能够保证施工质量,减少了重复施工和修补的次数,降低了施工成本。
4. 提高规范性和一致性:通过使用模板,能够使施工得以规范化、一致化,保证施工的质量和效率。
建筑施工现场工具化定型化的应用1. 使用模板进行混凝土浇筑:在混凝土浇筑的过程中,使用预制模板能够保证混凝土的准确度和均匀性,减少因混凝土流失较多导致的浇不齐、浇不平的情况发生。
2. 钢管脚手架的应用:在高空作业时,使用合格的钢管脚手架能够确保施工人员的安全,同时也能够提高施工效率。
3. 确保电气设备安全性:在电气设备的安装和维修中,使用保护罩、安全工具等能够有效避免电器等设备的漏电、短路等方面的安全问题。
4. 施工现场安全标识的应用:在建筑施工现场设置安全标识能够引导施工人员及时了解施工现场的安全情况,便于他们高度警惕和防范安全隐患。
总结在建筑施工现场,安全防护是非常重要的措施。
通过使用工具化定型化的方法,深度挖掘施工现场中的安全防护措施的作用,能够保证施工过程中的安全性和施工的质量,降低施工成本。
附件:
施工现场安全文明施工和质量标准图片
一、施工现场安全文明施工图片:
1、茶水厅
2、停车场
3、标准养护室
4、卫生间
5、现场办公室绿化
6、现场消防器材
7、现场砂浆搅拌场集中搅拌
8、加砌块堆放防护棚
9、安全通道口防护棚
10、各楼栋施工管理人员一览表和通信录
11、安全通道马道搭设
12、施工电梯无线呼叫器
13、施工电梯进料平台门上锁
14、楼梯防护
15、电梯井口防护
16、电梯井道内水平防护
17、悬挑架基座及防护
18、预留洞口防护
19施工电梯入口
20、施工现场临时配电箱和灭火器
21、施工电梯和外架里面效果
22、砼输送泵减震台
23、塔吊四周防护和顶部防护棚
24、现场钢管堆场,分类分尺寸堆放
25、现场材料堆场,施工场地整洁
26、施工楼层标识牌及外架里面效果,场地整洁
27、水平防护棚
28、木加工场
29、砼输送泵防护棚
30、危险源动态公示牌和节能审计表
31、施工现场九牌一图
32、班前教育台
二、施工现场质量图片:施工质量坚持所有工序样板先行的原则
1、砌体、抹灰和构造柱等样板
2、屋面工程和烟道样板
3、空调预留洞和窗台板样板
4、楼梯钢筋、模板和砼样板
5、楼面钢筋和砼施工样板
6、柱模支撑木枋改为槽钢
7、主体结构实体几何尺寸检测
8、水电楼面预埋管道预留
9、卫生间砼反坎质量
10、楼面预留洞口质量
11、房间几何尺寸控制线。
