由两种不同材料组成的胶接叠梁弯曲实验

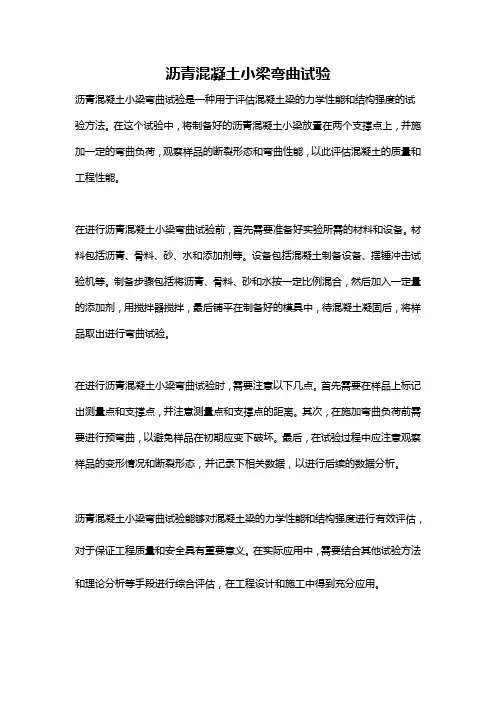

沥青混凝土小梁弯曲试验

沥青混凝土小梁弯曲试验是一种用于评估混凝土梁的力学性能和结构强度的试验方法。在这个试验中，将制备好的沥青混凝土小梁放置在两个支撑点上，并施加一定的弯曲负荷，观察样品的断裂形态和弯曲性能，以此评估混凝土的质量和工程性能。

在进行沥青混凝土小梁弯曲试验前，首先需要准备好实验所需的材料和设备。材料包括沥青、骨料、砂、水和添加剂等。设备包括混凝土制备设备、摆锤冲击试验机等。制备步骤包括将沥青、骨料、砂和水按一定比例混合，然后加入一定量的添加剂，用搅拌器搅拌，最后铺平在制备好的模具中，待混凝土凝固后，将样品取出进行弯曲试验。

在进行沥青混凝土小梁弯曲试验时，需要注意以下几点。首先需要在样品上标记出测量点和支撑点，并注意测量点和支撑点的距离。其次，在施加弯曲负荷前需要进行预弯曲，以避免样品在初期应变下破坏。最后，在试验过程中应注意观察样品的变形情况和断裂形态，并记录下相关数据，以进行后续的数据分析。

沥青混凝土小梁弯曲试验能够对混凝土梁的力学性能和结构强度进行有效评估，对于保证工程质量和安全具有重要意义。在实际应用中，需要结合其他试验方法和理论分析等手段进行综合评估，在工程设计和施工中得到充分应用。

木结构试验方法5梁弯曲试验方法

5 梁弯曲试验方法

5．1 一般规定

5．1．1 梁弯曲试验方法适用于测定梁受弯时的弹性模量和强度。梁包括整截面的锯材矩形截面梁，以及矩形截面和工字形截面胶合梁。

注：在木结构工程施工质量验收中，当需检测结构板材抗弯质量时，可按照附录C和附录D的规定进行。

5．1．2 梁的弯曲试验应采用对称两点匀速加载的方法，观测荷载和挠度之间的关系，获得所需的各种数据和信息。

5．1．3 梁的纯弯曲弹性模量，应采用在规定的标距内测定的梁在纯弯矩作用下的最大挠度值计算；梁的表观弹性模量，应采用梁全跨度内测得的最大挠度值计算。

5．1．4 梁的抗弯强度，应使梁的测定截面位于规定的标距内承受纯弯矩作用，根据梁破坏时测得的最终破坏荷载计算。

5．2 试件设计及制作

5．2．1 制作梁的弯曲试验试件时，试材的来源、树种、干燥处理、加工制作、尺寸测量以及梁试件的记载等均应符合本标准第3章的规定。

5．2．2 梁试件的跨度与截面高度的比值宜取18，两端支点处试件的外伸长度不应少于截面高度的1/2。

5．2．3 梁的截面尺寸应在规定的标距内测量，测量精度应为0．1mm。

5．2．4 当需确定梁的抗弯强度与标准小试件的抗弯强度（或木材的其他基本材性）之间的比值时，应在试验之前，在该根梁的两端试材中各切取受弯标准小试件不应少于5个，顺纹受压标准小试件不应少于3个。

5．2．5 当需确定梁的弯曲弹性模量与标准小试件的弯曲弹性模量（或木材的其他基本材性）之间的比值时，应在试验之前，在该根梁的两端试材中各切取弯曲弹性模量小试件和顺纹受压标准小试件均不应少于5个。

5．3 试验设备与装置

5．3．1 试验所用的试验机应符合下列要求：

1 有足够的空间容纳试件及有关装置，且梁的挠曲变形不应受到限制。

2 测力系统应事先校正，并应符合本标准第3．3．1条的要求，荷载读数盘的最小分格不应大于200N；当采用数显测力系统时，其分辨率不应大于200N。

实验四 梁的弯曲实验

一、实验目的

掌握剪应力计算和平衡校核方法。

1、 作梁的整数级或半数级等差线图案；

2、 根据所测定的等差线和等倾线数据，计算各测点的剪应力值；

3、 与材料力学所计算出的理论结果比较。

二、实验设备

偏光弹性仪

三、实验模型及加载方式

四、实验步骤

1、测量模型尺寸

用卡尺测量模型尺寸，做记录，同时检查刻线尺寸。

2、安装模型及调整仪器

（1）调整仪器为正交圆偏振场，并调节杠杆平衡。

（2）调节下支座间距和位置，将模型置于二支座上，并在梁中点置一小钢柱，同时将杠杆压下并加少许载荷（10N），调节夹头上下位置使其保持水平。

（3）开启白光光源（同时开启钠光灯预热），观察等差线图案是否对称；若不对称，需再调整直至对称为止，方可继续加载。

3、绘制等差线图案

（1）用白光观察等差线图案，逐渐加载直至边界处最高条纹级数为4~5级左右。弄清等差线图案的特点，找出0级位置及级数变化趋势，并用铅笔在模型上描出0级条纹，记录载荷数量。

（2）用单色光，描出整个等差线图案，标明级数，反复检查核对。

（3）卸除载荷，取下模型，用描图纸描摹出条纹图案，标明级数，注明载荷，最后从模型上擦掉等差线图案。

4、作等倾线图案，测量各测点的等倾线度数 四点弯曲梁受力示意图 模型 P

三点弯曲梁受力示意图 模型 上横梁 P （1）调整仪器为正交平面偏振场，重新安装模型，施加适当载荷，按逆时针方向同步旋转偏振轴，仔细观察等倾线的特征，待摸清等倾线的变化规律后，将偏振轴恢复到 00位置。

（2）按逆时针方向同步旋转偏振轴，依次描绘出00、150、300、450、600及750等倾线，标明度数，并反复检查核对。

（3）测量AB、CD截面上各测点的等倾线度数，并填入表格7-2中，分析判定σx方向。

（4）卸下模型，用描图纸描摹等倾线图案，标明度数。

复合材料胶接试验方法

嘿，咱今儿个就来唠唠复合材料胶接试验方法这档子事儿！你说这胶接啊，就好比搭积木，得把不同的部分稳稳地粘在一起。那怎么知道这胶粘得牢不牢呢？这就得靠试验啦！

先来说说拉伸试验。这就像是拔河比赛，看看胶粘的地方能不能经得住两边的拉扯。把复合材料胶粘的试件两头固定住，然后慢慢地加力，看它啥时候会“撑不住”断开。这能直观地知道这胶接的强度够不够呢！要是轻轻一拉就开了，那可不行呀，就像纸糊的一样，那还能用吗？

还有剪切试验呢！这就好像是在考验胶接处能不能承受住“横切”的力量。把试件放在专门的设备里，施加横向的力，看看胶粘的地方会不会被“剪断”。这可关系到实际使用中会不会因为一些横向的力就出问题呀！

弯曲试验也不能少哇！想象一下，那胶粘的复合材料就像一根扁担，要能承受住弯曲的压力。通过让它弯曲来看看胶粘处的表现，是不是足够坚韧，不会轻易就出现裂缝啥的。

然后呢，还有剥离试验。这就像是撕贴纸一样，看看胶粘的那层能不能被顺利地剥离下来。要是一撕就掉，那肯定不行啦，说明胶粘得太不靠谱啦！ 每种试验方法都有它的用处和特点呢！就好像不同的工具，用来检测胶接的不同方面。咱得像个细心的医生一样，通过这些试验来给复合材料胶接“把把脉”，看看它到底合不合格。

你想想啊，如果飞机上用的复合材料胶接不牢固，那在天上飞着飞着出问题了咋办？多吓人呐！所以这些试验方法可重要了，是保证质量的关键呢！

在做这些试验的时候，可得仔细再仔细，一点小差错都可能导致结果不准确。就像做饭一样，调料放多了或者放少了，味道就不一样啦！咱得认真对待每一个步骤，确保得到的结果是可靠的。

总之呢，复合材料胶接试验方法那可是相当重要哇！咱得重视起来，通过这些方法来确保胶接的质量，让那些用了胶粘复合材料的东西都能安全可靠地发挥作用。这可不是闹着玩的事儿呀，咱得认真对待，让胶粘的力量坚如磐石！咋样，我说得有道理不？
