取水泵站的设计 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢9 目 录

一、设计说明书 ............................................................................................................................... 0

二、设计概要 ................................................................................................................................... 1

三、设计计算 ................................................................................................................................... 1

设计流量的确定和设计扬程估算： ............................................................................ 1

、初选泵和电机 ............................................................................................................. 2

、吸水管路与压水管路计算 ......................................................................................... 5

、机组与管道布置 ......................................................................................................... 6

、吸水管路与压水管路的水头损失的计算 ................................................................. 6

泵安装高度和泵房筒体高度确定 ................................................................................. 7

辅助设备设计 ................................................................................................................. 8

泵房建筑高度的确定 ..................................................................................................... 8

四、 参考文献 .................................................................................................................................. 9

某市新建水源工程的取水泵站初步设计

一、设计说明书

(一) 设计资料 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢9 1.水量资料：近期水量：Q万吨；远期水量：Q万吨；取水泵站向给水厂昼夜均匀供水。

2.水压资料：给水厂配水井面标高为H米，泵站到给水厂的输水管线长2000米。

3.水文情况：取水水源地为——大江1%的设计概率水位为23米，最枯水位HMIN见表格（97%概率），常水位为19米。

4．水泵站所在地区为：

地质情况：土壤竖向分布情况; 粘土 地下水位： -0.9m

土壤冰冻深度：-0.2m 地震烈度： 2 度

5.取水泵站所在地区的地形情况图：

二、设计概要

取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。

三、设计计算

设计流量的确定和设计扬程估算：

(1) 设计流量Q 精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢9 为了减小取水构筑物、输水管道各净水构筑物的尺寸，节约基建投资，在这种情况下，我们要求一级泵站中的泵昼夜不均匀工作。因此，泵站的设计流量应为：

式中 Qr——一级泵站中水泵所供给的流量(m3／h)；

Qd——供水对象最高日用水量(m3／d)；

α——为计及输水管漏损和净水构筑物自身用水而加的系数，一般取α=1.05-1.1

T——为一级泵站在一昼夜内工作小时数。

考虑到输水干管漏损和净化厂本身用水，取水自用系数α=1.05,则

近期设计流量为 Q=1.05×100000/24=4375m3/h=1.215 m3/s666.67

远期设计流量为 Q=1.05×200000/24=8750m3/h=2.431 m3/s

(2)设计扬程HST

①静扬程HST的计算

通过取水部分的计算已知在最不利情况下（即一条自流管道检修，另一条自流管道通过75%的设计流量时），从取水头部到泵房吸水间的全部水头损失为1m，则吸水间中水面标高为23.00-1.00=22.00m,最低水面标高为18.00-1.00=17.00m,所以泵所需静扬程HST 为：

洪水位时，HST=34-22.00=12m

枯水位时，HST=34-17=17m

②输水干管中的水头损失∑h

设采用两条DN800的铸铁管并联作为原水输水干管，当一条输水管检修，另一条输水管应通过75%的设计流量（按远期考虑），即Q=0.75×8750=6562m3/h=1.823m3/s,查水力计算表得管内流速 v=2.57m/s,i=2.2‰,所以

输水管路水头损失；h=1.1×0.0022×2000=4.84m(式中1.1包括局部损失而加大的系数)

③泵站内管路中的水头损失∑h

粗估2m，安全水头2m，

则泵设计扬程为：

枯水位时：Hmax=17+4.84+2+2=25.84m

洪水位时：Hmin=12+4.84+2+2=26.84m TQQdr精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢9 、初选泵和电机

(1)水泵选择

选泵的主要依据：流量、扬程以及其变化规律

①大小兼顾，调配灵活

②型号整齐，互为备用

③合理地用尽各水泵的高效段

④要近远期相结合。“小泵大基础 ”

⑤大中型泵站需作选泵方案比较。

根据上述选泵要点以及离心泵性能曲线型谱图和选泵参考书综合考虑初步拟定以下：

近期选择两台700S56型泵（Q=1.00~1.47 m3/s,H=38~56m，N=813.4kW，Hs=8.6m），一台工作，一台备用。远期增加一台700S56型泵，两台工作一台备用。

根据700S56型泵的要求选用Y5003-6型异步电动机（900kW，10kV）。精品好文档，推荐学习交流

仅供学习与交流，如有侵权请联系网站删除 谢谢9 (2)机组基础尺寸的确定

查泵与电机样本，计算出700S56型泵机组基础平面尺寸为5220mm×2400mm,机组总重量W = Wp + Wm= 55000+61000=116000N。

基础深度H可按下使计算H=3.0/L×B×γ

式中 L —— 基础长度， L=5.22m

B —— 基础宽度， B=2.4m

γ—— 基础所用材料的容重，对于混泥土基础， γ=23520N/m3

故 H=3.0×116000/5.22×2.4×23520=3.5m

基础实际深度连同泵房底板在内，应为4.7m

700S56型泵外形尺寸

表1 700S56泵外形尺寸

L L1 L2 L3 B B1

2290 1240 1200 1000 2260 1160

B2 B3 H H1 H2 H3

1500 1200 1800 1050 595 900

n—φd W水泵

4—46 55000N

合集下载

取水泵站设计说明书

取水泵站设计说明书

《水泵与水泵站》

取水泵站设计说明书

专业: 环境工程

学号:201120080235 姓名: 冯 欣 怡

2014年 1月 6日 目录

1概述..................................................1

1.1 建站目的......................................... 1

1.2 设计任务..........................................1

1.3 资料分析..........................................1

1.4 设计所依据的规范和标准............................2

2设计计算..............................................3

2.1 设计流量的确定和设计扬程估算......................3

2.2 初选泵和电机 .....................................4

2.3 机组基础尺寸的确定................................5

2.4 吸水管路与压水管路计算............................7

2.5 机组与管道布置....................................7

2.6 吸水管路和压水管路中水头损失的计算................8

2.7 泵安装高度的确定和泵房筒体高度计算...............10

2.8 附属设备的选择...................................11

2.9 泵房建筑高度的确定...............................11

取水泵站工程设计方案模板

取水泵站工程设计方案模板

取水泵站工程设计方案模板

一、编制依据

1. 工程建设相关法律法规、政策文件和技术标准；

2. 工程可行性研究报告及相关评审意见；

3. 工程设计基础资料和实地调查数据；

4. 工程所在地的水文、地质、气象等自然条件；

5. 相关单位和技术人员的意见及建议。

二、工程概况

1. 工程背景和目的意义；

2. 工程规模和建设内容；

3. 工程建设地点和周边环境；

4. 工程设计标准和主要技术要求；

5. 工程预期效果和效益。

三、施工组织

1. 施工单位选择和资质要求；

2. 施工组织结构和人员配置；

3. 施工进度计划和关键节点；

4. 施工质量和安全管理措施；

5. 施工期间的环境保护和生态维护。

四、施工进度

1. 施工准备阶段；

2. 施工实施阶段；

3. 施工验收阶段； 4. 工程保修和后期维护。

五、施工总体平面布置图

1. 施工场地布置；

2. 施工临时设施布局；

3. 施工交通组织和排水设施；

4. 施工现场的安全防护和环保措施。

六、主要施工方案、施工方法与施工工艺

1. 土建工程施工方案；

2. 安装工程施工方案；

3. 支护工程施工方案；

4. 防水工程施工方案；

5. 施工过程中的质量控制和检测方法；

6. 施工安全措施和应急预案。

七、质量保证

1. 质量管理组织机构和职责分工；

2. 施工材料和设备的质量控制；

3. 施工过程的质量控制和验收；

4. 工程质量问题的处理和整改；

5. 工程质量保证资料的归档和备案。

八、安全文明施工

1. 安全生产责任制和管理制度；

2. 施工现场的安全防护设施；

3. 施工过程中的安全教育和培训； 4. 安全事故的应急救援和处理；

5. 施工现场的环境保护和文明施工。

九、工程造价与投资控制

1. 工程预算编制和审批；

2. 工程合同价款结算；

3. 工程投资控制措施；

4. 工程造价分析和审计；

5. 工程决算和投资回报分析。

十、工程验收与保修

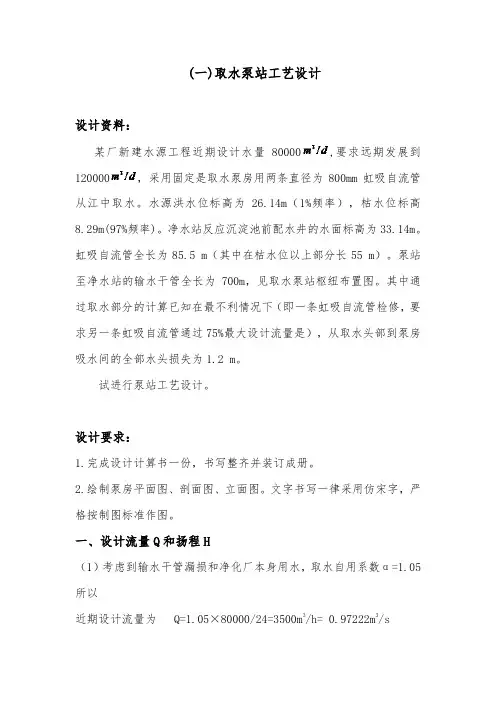

取水泵房设计计算书
