注册电气工程师(供配电专业)分类模拟题变配电所所址选择及电气设备布置(二)

2022年注册电气工程师考试-（供配电）专业知识模拟试题3姓名年级学号题型选择题填空题解答题判断题计算题附加题总分得分评卷人得分一、单项选择题1.公共显示装置中，显示屏的对比度是（）。

A.信息元亮度与背景亮度之比√B.背景照度与信息元照度之比C.信息元照度与背景照度之比D.背景亮度与信息元亮度之比解析：公共显示装置技术指标的概念2.当导线温度为400C，同级电压线路相互交叉或与较低电压线路通信线路交叉时，系统标称电压3～10kV，两交叉线路导线间的垂直距离不得小于（）。

A.1mB.2m √C.3mD.4m解析：高压架空电力线路的雷电过电压保护（110kV及以下）3.高压熔断器熔管的额定电流应（）熔体的额定电流。

A.不小于√B.不大于C.等于D.约等于解析：高压熔断器的选择4.熔断器的熔丝额定电流选择，不应小于电容器额定电流的（）倍。

A.1.25B.1.35C.1.43 √D.1.55解析：并联电容器组电器和导体的选择5.当电流互感器用于测量时，其一次额定电流应尽量选择得比回路中正常工作电流大（）左右，以保证测量仪表的最佳工作。

A.1/2B.1/3 √C.1/4D.1/5解析：电流互感器的选择6.对范围I，110kV开断架空线路空载线路分闸过电压不超过3p．u．，开断电缆线路可能超过（）。

A.3p．u．√B.4p．u．C.5p．u．D.6p．u．解析：操作过电压及保护7.火灾应急广播与公共广播合用时，应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的（）。

A.1倍B.1.5倍√C.2倍D.2.5倍解析：火灾应急广播8.普通高压电器型号后带“TA”字样，代表高压电器可以应用在长期处于低湿度、年最高温度超过45℃的（）地区。

A.干热√B.湿热C.温带D.亚热带解析：热带地区电器的选择9.当负荷率超过（）并通过计算不利于经济运行时，可放大一级容量选择变压器A.80% √B.90%C.100%D.120%解析：变压器的经济运行10.及以下电力线路合闸和重合闸过电压，通常无需采取限制措施。

注册电气工程师(供配电专业)分类模拟题79(总分100, 做题时间90分钟)一、单项选择题1.发电厂、变电所内，不同用途和不同额定电压的电气装置、设备的接地应符合哪项要求?______• A.防静电接地需要作等电位联结• B.系统接地与雷电保护接地，间距不小于5m• C.系统接地与保护接地分开，间距不小于5m• D.应使用一个总的接地网，接地电阻应符合其中最小值的要求SSS_SIMPLE_SINA B C D分值: 2答案:D依据《交流电气装置的接地设计规范》(GB/T 50065—2011)第3.1.2条。

所以答案选D。

2.规范规定下列哪项电气装置的外露可导电部分可不接地?______• A.交流额定电压11V及以下的电气装置• B.直流额定电压110V及以下的电气装置• C.手持式或移动式电气装置• D.Ⅰ类照明灯具的金属外壳SSS_SIMPLE_SINA B C D分值: 2答案:B依据《民用建筑电气设计规范》(JGJ 16—2008)第12.3.1-1条、第12.3.1-6条、第12.3.3-1条。

选项CD的外露可导电部分均应接地。

干燥场所的交流额定电压50V及以下和直流额定电压110V及以下的电气装置的外露可导电部分可不接地。

所以答案选B。

3.对于采用低压IT系统供电要求场所，其故障报警应采用哪种装置?______• A.绝缘监视装置• B.剩余电流保护器• C.零序电流保护器• D.过流脱扣器SSS_SIMPLE_SINA B C D分值: 2答案:A依据《低压配电设计规范》(GB 50054—2011)第5.2.20条。

所以答案选A。

4.请用简易计算法计算如下图所示水平接地极为主边缘闭合的复合接地极(接地网)的接地电阻值最接近下面的哪一项数值?(假定土壤电阻率ρ=1000Ω·m)______•**Ω•**Ω•**Ω**ΩSSS_SIMPLE_SINA B C D分值: 2答案:D依据《交流电气装置的接地设计规范》(GB 50065—2011)附录A式(A.0.4-3)～式(A.0.4-4)，《交流电气装置的接地》(DL/T 621—1997)附录A表A2。

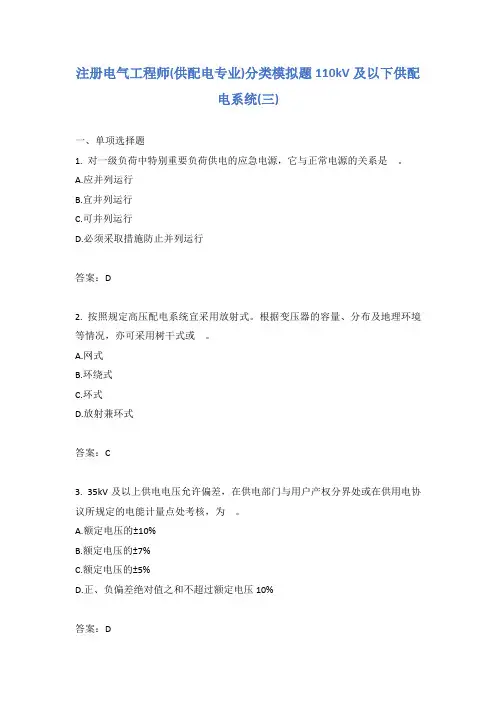

注册电气工程师(供配电专业)分类模拟题110kV及以下供配
电系统(三)
一、单项选择题
1. 对一级负荷中特别重要负荷供电的应急电源，它与正常电源的关系是。

A.应并列运行
B.宜并列运行
C.可并列运行
D.必须采取措施防止并列运行
答案：D
2. 按照规定高压配电系统宜采用放射式。

根据变压器的容量、分布及地理环境等情况，亦可采用树干式或。

A.网式
B.环绕式
C.环式
D.放射兼环式
答案：C
3. 35kV及以上供电电压允许偏差，在供电部门与用户产权分界处或在供用电协议所规定的电能计量点处考核，为。

A.额定电压的±10%
B.额定电压的±7%
C.额定电压的±5%
D.正、负偏差绝对值之和不超过额定电压10%
答案：D
4. 电压波动是指电压的。

A.快速变化
B.慢速变化
C.匀速变化
D.快速或慢速变化
答案：A
5. 配电系统设计应根据综合考虑决定。

A.工程规模
B.设备布置
C.负荷容量及性质
D.电流大小
答案：B
6. 对大容量冲击性负荷，宜采用专线供电，主要考虑的原因。

A.减小电压偏差
B.降低电压波动和电压闪变
C.抑制高次谐波
D.降低功率损耗和电能损耗
答案：B
7. 各级低压配电屏或低压配电箱，应根据发展的可能性留有。

A.适当的备用回路
B.适当的备用容量
C.适当的宽度。

2022年注册电气工程师考试-（供配电）专业知识模拟试题7 姓名 年级 学号 题型 选择题 填空题 解答题 判断题 计算题 附加题 总分 得分

一、单项选择题 1.选择导体时的最大风速，可采用（ ）。

A.离地15m高、20年一遇、10min平均最大风速 B.离地15m高、30年一遇、15min平均最大风速 C.离地10m高、20年一遇、15min平均最大风速 D.离地10m高、30年一遇、10min平均最大风速 √ 解析：3～35kY配电装置导体选择的环境条件 2.变电所中单台变压器（低压为0.4kV）的容量不宜大于（ ）。

A.1000kVA B.1250kVA √ C.1350kVA D.1400kVA 解析：10kV及以下变电所变压器选择要求 3.220/380V电压可以称为（ ）。

A.标称电压 √ B.额定电压

评卷人 得分 C.内过电压 D.运行电压 解析：IT系统的接地故障保护 4.每个防火分区至少应设（ ）个火灾警报装置，其位置宜在各个楼层走道靠近楼梯出口处。

A.1 √ B.2 C.3 D.4 解析：火灾警报装置 5.PLC在执行程序时所用到的状态值来源于（ ）。

A.定时监视器 B.输入映象寄存器和输出映象寄存器 √ C.输出锁存器 D.实际输入口 解析：PLC的工作原理 6.当长金属物的弯头、阀门、法兰盘等联结处的过渡电阻大于（ ）时，联结处应用金属线跨接。

A.0.01Ω B.0.02Ω C.0.03Ω √ D.0.04Ω 解析：第一类防雷建筑物的防雷措施 7.严禁用半导体电器作（ ）用。

A.绝缘 B.隔离 √ C.防潮 D.防渗漏 解析：隔离电器和操作电器的选择 8.电缆夹层的净高，不得小于（ ）。

A.4000mm B.3000mm C.2000mm √ D.1000mm 解析：敷设于电缆构筑物中的设计要求 9.交流不停电电源装置的负荷计算时间，对于小容量发电厂，因事故停电时间较短，大容量发电厂则装有保安电源，故取（ ）。
