冲床上下料机械手的结构设计
本文将探讨冲床上下料机械手的结构设计，首先确定文章类型为论述文，通过对关键词的梳理，阐述机械手结构设计的基本原则，最后举例说明机械手结构设计的方法和技巧。
确定文章类型本文旨在探讨冲床上下料机械手的结构设计，属于工程技术领域。因此，本文的文体类型为论述文，旨在说明和推导冲床上下料机械手结构设计的原理和方法。
梳理关键词本文的关键词包括冲床、上下料机械手、结构设计、原则、方法等。通过对这些关键词的分析，我们将整理出冲床上下料机械手结构设计的相关信息，为后续的论述打下基础。
机械手结构设计原则冲床上下料机械手的结构设计应遵循以下原则：
承载能力：机械手必须具备足够的承载能力，以适应冲床生产过程中可能出现的各种重量和尺寸要求。
运动精度：机械手的运动精度直接影响生产效率和质量。因此，结构设计应确保机械手在运动过程中具有高精度和高稳定性。
耐用性：机械手在长期使用过程中必须具备良好的耐用性，以降低维修和更换成本。为此，结构设计应充分考虑材料的选用、耐磨性的提高以及结构强度的优化。
易操作性：机械手应具备简单的操作界面和便捷的维护方式，以方便工人使用和维护。
经济性：在满足上述要求的同时，结构设计还应考虑制造成本，以降低整个设备的价格。
机械手结构设计举例以下是一个冲床上下料机械手的结构设计示例：
手臂设计：采用伸缩式手臂结构，可根据冲床模具的高度调节手臂长度。手臂材料选用耐磨性较强的合金钢，以提高使用寿命。
抓取装置：设计夹持式抓取装置，通过气动或电动方式实现抓取。抓取装置应具备自锁功能，以确保在冲床运行过程中不会发生松动或脱落现象。
运动系统：采用滚动丝杠传动，实现手臂的直线运动。滚动丝杠具有高精度和高稳定性，可确保机械手的运动精度。
控制系统：采用PLC控制系统，实现机械手的自动化控制。工人可通过触摸屏或遥控器对机械手进行操作和维护。 安全防护：在机械手周围设置安全防护栏，以保障操作人员的安全。同时，设置急停按钮，以便在紧急情况下迅速停机。
磨床机器人自动上下料方案
一、机器人选型
选择适合的机器人对于磨床自动上下料方案的实施至关重要。机器人应具备以下特点：
1.承重能力强：能够承受磨床工件的重量并实现精准操作。
2.工作半径适中：能够满足磨床工件的上下料距离要求。
3.精度高：保证机器人的重复定位精度，以确保上下料操作的准确性。
二、机器人工作站设计
机器人工作站是机器人进行上下料操作的基础，其设计应满足以下要求：
1.稳定性：机器人工作站应设计为稳固的结构，以确保机器人在工作过程中的稳定性和安全性。
2.空间优化：工作站应尽可能降低对空间的占用，使得机器人能够在有限的空间内进行操作。
3.人机工程学：工作站应根据人机工程学原理进行设计，以保证操作人员在操作过程中的舒适度。
三、上料系统设计
上料系统是实现自动上料的关键部分，其设计应考虑以下要素：
1.接口设计：上料系统应与磨床机器的接口兼容，以便实现无缝连接和操作。 2.操作灵活：上料系统应具备多种上料方式，以适应不同形式和尺寸的工件。
3.安全性：上料系统应配备相应的安全装置，以防止操作过程中的意外事故。
四、下料系统设计
下料系统是实现自动下料的关键部分，其设计应符合以下原则：
1.工件收集：下料系统应具备良好的工件收集功能，以便将磨完的工件快速收集起来。
2.传送带设计：下料系统应配备高速传送带，以加快工件的下料速度。
3.产品分类：下料系统应根据产品的特性进行分类，以方便后续的工序处理。
五、安全保护系统
六、系统集成与优化
将机器人、上料系统、下料系统和安全保护系统进行有效的集成与优化，保证整个自动上下料方案的稳定性和可靠性。
总结：
磨床机器人自动上下料方案是实现磨床机器自动化的一项重要技术，在提高生产效率的同时也减少了人工操作的误差。通过机器人选型、工作站设计、上料系统和下料系统的设计，以及安全保护系统的应用，可以实现磨床机器的自动上下料操作，从而提高生产效率和质量。
机械制造装备
1.机床的分类？
按加工原理可分为：车床，铣床，钻床，镗床，磨床，刨插床，拉床，齿轮加工机床，螺纹加工机床，特种加工机床等12大类。
使用范围来可分为：通用机床，专用机床，专门化机床。2.柔性化？
是指机床适应加工对象变化的能力。
产品结构柔性化：指在不同时期，机床各部件重新组合，构成新的机床功能，即通过机床重构，改变其功能，以适应产品更新变化快的要求
功能柔性化：指在同一时间内，机床能够适应多品种小批量的加工。3.机床工艺方案拟定主要内容？
确定加工方法、刀具类型、工件的工艺基准及装夹方式等。4.结构网表示
结构网是表示传动比的相对关系而不表示转速数值的线图。结构网表示各传动组的传动副数和各传动组的级比指数，及传动顺序和扩大顺序。
5.最小进给量大于1μm的机构：蜗杆传动、丝杠螺母、齿轮齿条等。6.主轴的精度取决于轴承孔和传动件的振动和发热7.机床的支撑件概念？
机床的支撑件是指床身，立柱，横梁，底座等大件，相互固定联接成机床的基础和框架。
8加工中心的刀架属于自动转位刀架。
9.关于物流系统实现的作用，用途和概念？ 物流系统是实现物料(毛坯、半成品、成品及刀具等)输送、存储、分配及管理的系统。
10.机械加工成产线按布局形成有哪些种？
基本模式有1按功能规划厂区。将工厂各部门生产性质及卫生，防火，运输等要求划分为若干区域进行布局。机械厂可划分为加工装配区，备料区，动力区，仓库设施区。2采用系统布局模式
简答：
1.提高机床抗震性采取哪些措施？
1）提高机床主要零部件及整机的刚度，提高其固有频率，使其远离机床内部或外部振源的频率；
2）改善机床的阻尼性能，特别注意机床零件结合面之间的接触刚度和阻尼，对滚动轴承及滚动导轨作适当预紧；
3）改善旋转零部件的动平衡状况，减少不平衡激振力，这一点对高速机床尤为重要。
2.转速图主要表示哪些东西？
1）传动轴的数目、主轴及各级传动轴的转速级数、转速值及其传动路线；2）传动组的个数及传动顺序、各传动组的传动副数及其传动比值；3）传动组的级比指数

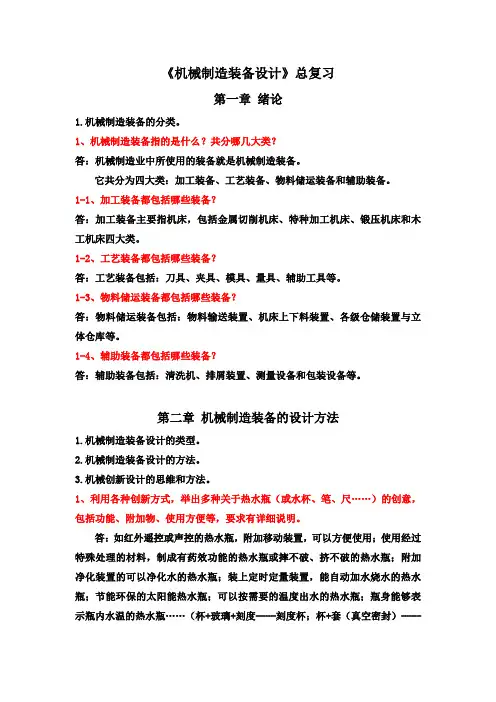

《机械制造装备设计》总复习
第一章 绪论
1.机械制造装备的分类。
1、机械制造装备指的是什么？共分哪几大类？
答：机械制造业中所使用的装备就是机械制造装备。
它共分为四大类：加工装备、工艺装备、物料储运装备和辅助装备。
1-1、加工装备都包括哪些装备？
答：加工装备主要指机床，包括金属切削机床、特种加工机床、锻压机床和木工机床四大类。
1-2、工艺装备都包括哪些装备？
答：工艺装备包括：刀具、夹具、模具、量具、辅助工具等。
1-3、物料储运装备都包括哪些装备？
答：物料储运装备包括：物料输送装置、机床上下料装置、各级仓储装置与立体仓库等。
1-4、辅助装备都包括哪些装备？
答：辅助装备包括：清洗机、排屑装置、测量设备和包装设备等。
第二章 机械制造装备的设计方法
1.机械制造装备设计的类型。
2.机械制造装备设计的方法。
3.机械创新设计的思维和方法。
1、利用各种创新方式，举出多种关于热水瓶（或水杯、笔、尺……）的创意，包括功能、附加物、使用方便等，要求有详细说明。
答：如红外遥控或声控的热水瓶，附加移动装置，可以方便使用；使用经过特殊处理的材料，制成有药效功能的热水瓶或摔不破、挤不破的热水瓶；附加净化装置的可以净化水的热水瓶；装上定时定量装置，能自动加水烧水的热水瓶；节能环保的太阳能热水瓶；可以按需要的温度出水的热水瓶；瓶身能够表示瓶内水温的热水瓶……（杯+玻璃+刻度----刻度杯；杯+套（真空密封）----
保温杯（保热保冷）；杯+金属+电----电热杯；杯+温度计----温度指示杯；杯+图文----知识观赏杯；杯+盖+指南针----可指南带盖杯……）
2、利用各种创新方式，用“可折叠”对除折叠伞以外的各类物品进行改进。要求有详细说明，包括功能、附加物、使用方便等。（试举2例）
答：
3、为方便盲人使用，自选一件物品利用各种创新方式进行尝试，包括功能、附加物、使用方便等等，要求有详细说明。
